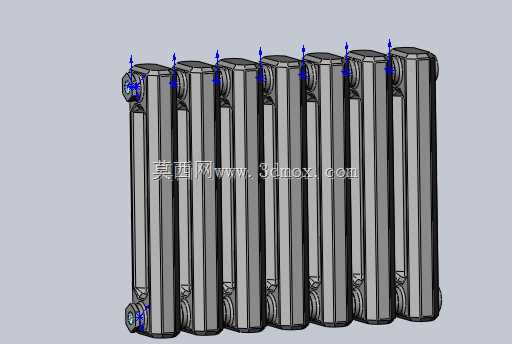

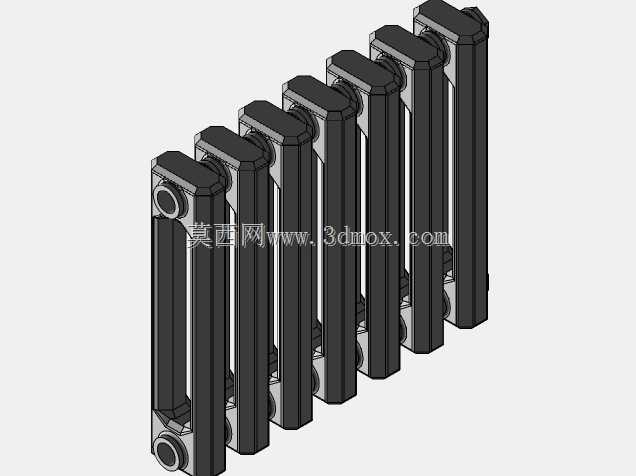

多柱式铸铁采暖散热构件三维结构

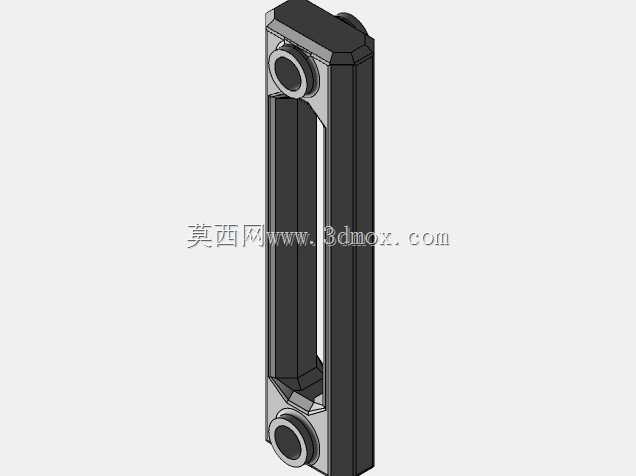

　　在民用建筑集中供暖、工业厂区辅助采暖的场景中，铸铁类散热构件是经过长期工程验证的可靠供热终端，这款多柱组合式的铸铁散热结构，核心作用是将热媒携带的热量通过对流与辐射的方式传递到室内空间，维持环境的采暖温度需求。不同于钢制、铝制的薄壁散热器件，铸铁材质本身的抗腐蚀性能突出，在水质管控不严格的老旧供暖管网系统中，能够耐受水中杂质、氧腐蚀的长期影响，使用寿命远长于其他材质的同功能产品，很多上世纪投入使用的铸铁散热器至今仍能稳定工作，这也是该类产品在老旧小区改造、工矿企业采暖系统中始终占据一席之地的核心原因。从结构设计思路来看，这款产品采用柱式拼接的模块化思路，单柱为独立的中空腔体结构，上下两端设置贯通的连接接口，

　　可根据室内采暖负荷的计算结果，灵活调整拼接的柱数，不需要单独开模定制不同规格的整体结构，大幅降低了生产端的模具成本，也给现场安装的适配性提供了足够的调整空间。单柱的外形采用带加强筋的柱型轮廓，外侧的散热翼面与内部的热媒流道做了一体化的铸造成型设计，既保证了足够的散热接触面积，又通过筋位结构提升了整体的结构强度，避免在运输、安装过程中受外力碰撞出现开裂破损。上下连接接口采用标准的管螺纹设计，可直接与供暖系统的供回水支管对接，接口处的密封面做了平整加工处理，配合麻丝铅油或者耐高温密封垫，能够承受常规供暖系统0.4-1.0MPa的工作压力，不会出现渗漏问题。从安装边界来看，单柱的宽度、厚度以及组合后的整体长度，

　　都适配常规民用建筑的窗下安装空间，安装时距离墙面预留30-50mm的间隙，既保证背部的空气对流通道顺畅，提升散热效率，又不会过多占用室内的使用空间；底部接口距离地面的高度预留了支管安装、阀门操作的足够空间，不需要额外抬高或者降低安装支架，常规的落地安装支架或者壁挂挂钩都能适配这款产品的固定需求。在功能特性上，铸铁材质的热惰性较强，当供暖系统的热媒温度出现波动时，散热器本身储存的热量会缓慢释放，不会出现温度骤升骤降的情况，室内的温度波动更小，采暖的舒适度更高；同时铸铁材质的表面附着力强，可根据室内装修需求喷涂不同颜色的防护漆，兼顾防护与装饰作用。设计过程中，每一片柱体的内部流道都做了等截面的优化，避免流道突变造成的水流阻力增大，

　　保证多柱拼接之后，各个柱体的热媒流量分配均匀，不会出现远端柱体不热的常见问题；柱体的外表面没有多余的凸起结构，日常清洁擦拭十分方便，积灰后不会形成难以清理的卫生死角。在实际工程选型中，这类铸铁散热器通常会根据房间的面积、围护结构的保温性能、设计供暖温度来计算所需的总散热面积，再折算成对应的柱数，单柱的散热量参数经过实测标定，选型时不需要额外打过多的余量，就能满足极端低温天气下的采暖需求。不同于新型的装饰性散热器，这款产品的结构完全围绕工程实用性设计，没有多余的装饰性结构浪费材料，生产过程的工艺成熟，铸造完成后只需要做清砂、打压测试、表面喷涂即可出厂，品控稳定性容易保障，打压测试环节会按照1.5倍的工作压力做保压检测，杜绝铸造砂眼造成的渗漏隐患。对于三维建模从业者来说，构建这类模型时需要重点注意柱体拼接的接口配合公差，螺纹部分的建模要符合管螺纹的标准参数，内部流道的壁厚要均匀，避免出现壁厚突变造成的应力集中问题，同时散热翼片的排布要兼顾空气对流的路径，不能让翼片间距过小影响空气流通，也不能间距过大浪费外形空间、降低单位长度的散热量。在安装适配性上，这款产品的上下接口中心距符合行业通用的安装尺寸标准，替换老旧散热器时不需要重新改动墙面的支管位置，直接对接原有管路即可完成更换，大幅降低了改造施工的工作量与成本。
