高压管路上的数字压力校准仪表结构

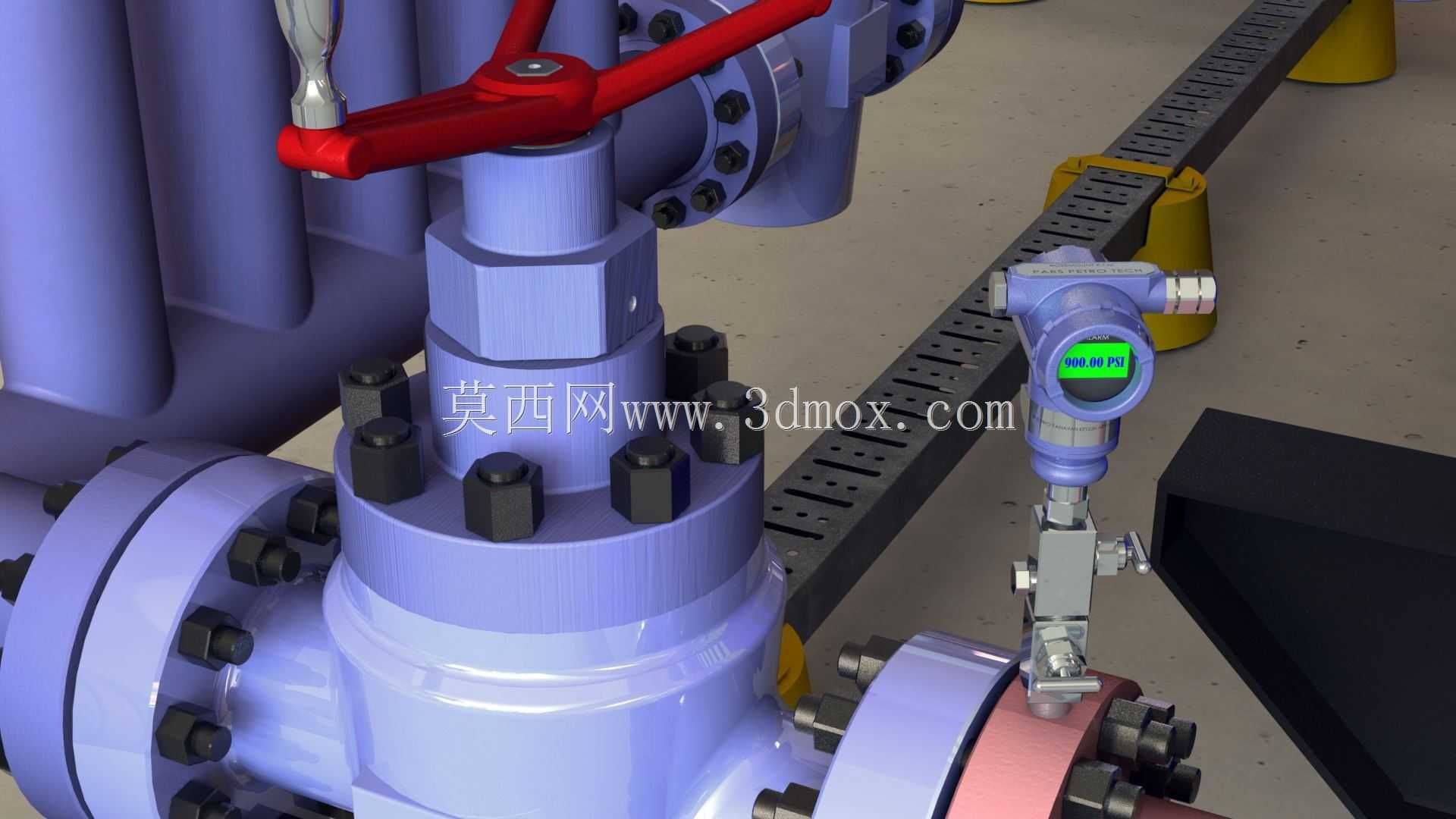

　　这套压力校准相关的管路结构，核心是适配高压工况下的压力校验作业场景，常见于油气集输站场、化工反应装置区、高压流体输送管线的现场运维环节，用来在不拆解主管路压力采集元件的前提下，完成现场压力示值比对、校准作业，避免传统拆表送检带来的管路泄压、介质泄漏、停机误工等问题。从结构布局来看，主管路采用的是高压锻造阀体结构，阀体中腔采用六角棱柱造型，既预留了足够的壁厚承受900磅级的管路压力，也给现场安装紧固预留了扳手操作空间，阀体法兰端采用凸面密封结构，周向均匀布置的高强度螺栓搭配缠绕式垫片，能在高压流体脉动工况下保持可靠密封，不会出现介质渗漏问题。阀体上方的手轮采用红色锻压材质，手轮与阀杆的连接采用四方榫卯结构，

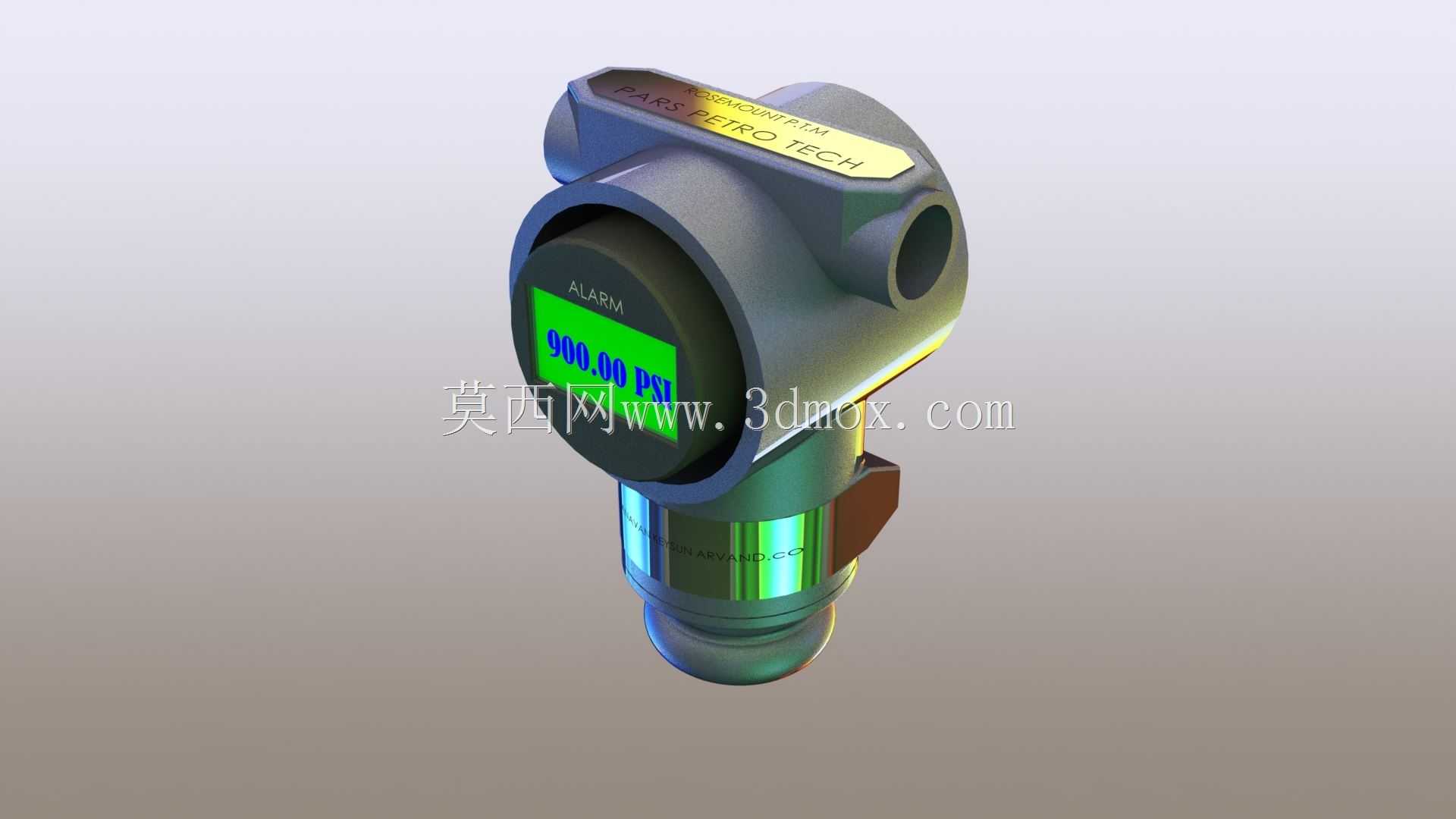

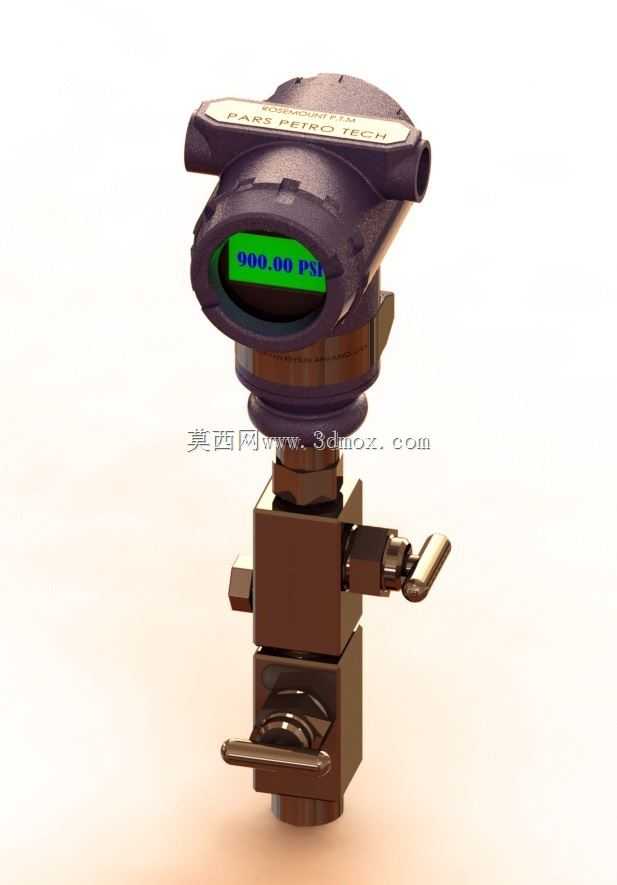

　　配合阀杆处的多级填料密封结构，既能保证阀门启闭时的扭矩传递可靠，也能避免高压介质顺着阀杆缝隙向外泄漏，手轮的长度经过匹配设计，操作人员单手即可完成阀门的启闭操作，不需要额外加接长杆，适合现场狭小空间的作业需求。旁通引出的取压管段采用小口径高压仪表管，通过卡套接头与主管路连接，取压位置选在阀体下游的流态稳定段，避开了阀体节流处的紊流区域，保证采集到的压力值与管路实际运行压力一致，不会因为流场扰动出现压力示值跳变的问题。取压管路上依次布置了截止阀、缓冲弯管与数字压力校准仪表，缓冲弯管的作用是对管路内的压力脉动进行阻尼衰减，避免瞬间压力冲击损坏校准仪表的传感元件，延长仪表的使用寿命。数字压力校准仪表的表头采用圆形防爆壳体设计，

　　显示屏朝向操作人员的常规站立方位，现场读数不需要额外俯身或者调整视角，表头侧面的接线端口采用防爆密封接头，适合在易燃易爆的工业现场使用，仪表的安装支架采用可调角度结构，能根据现场安装位置的不同调整表头朝向，适配不同的管路安装场景。整套结构的安装边界需要提前核算，主管路法兰的对接尺寸要符合对应压力等级的管路法兰标准，旁通仪表的整体外伸长度要控制在操作通道的安全距离内，不会影响现场巡检通道的通行，也不会被周边其他设备磕碰损坏仪表。设计这套结构的时候，需要重点考虑不同压力等级下的材料选型，阀体与管路接触介质的部分要根据输送介质的腐蚀性选择对应的材质，普通水、油类介质采用碳钢材质即可，腐蚀性介质则需要搭配不锈钢材质的过流部件，

　　仪表的测量量程要覆盖管路的最高工作压力，通常预留1.5倍左右的量程裕量，避免超压损坏传感元件。现场安装的时候，要注意取压管的坡度设置，测量液体介质的时候取压管要向主管路方向倾斜，避免管内积存气体影响测量精度，测量气体介质的时候则要反向设置坡度，避免管内积存凝液影响压力传递。这套结构的实际使用逻辑是，正常生产时旁通管路的截止阀处于关闭状态，主管路正常输送介质，需要进行压力校准的时候，先将校准仪表安装到位，缓慢开启旁通截止阀，让介质压力平稳传递到校准仪表，待压力示值稳定后，对比主管路上原有压力表的示值与校准仪表的示值，完成现场校准作业，校准完成后先关闭旁通截止阀，再缓慢泄掉取压管内的残存压力，最后拆下校准仪表即可，整个过程不需要主管路停机泄压，能大幅降低现场运维的成本与作业风险。另外，结构上的所有连接部位都要考虑防松设计，螺栓部位要加装弹簧垫圈，仪表接头部位要采用防松螺母，避免管路长期振动导致连接部位松动泄漏，手轮部位要设置开关位标识，方便现场操作人员快速识别阀门的启闭状态，避免误操作。
