拖拉机配套全自动埋弧焊接作业装置

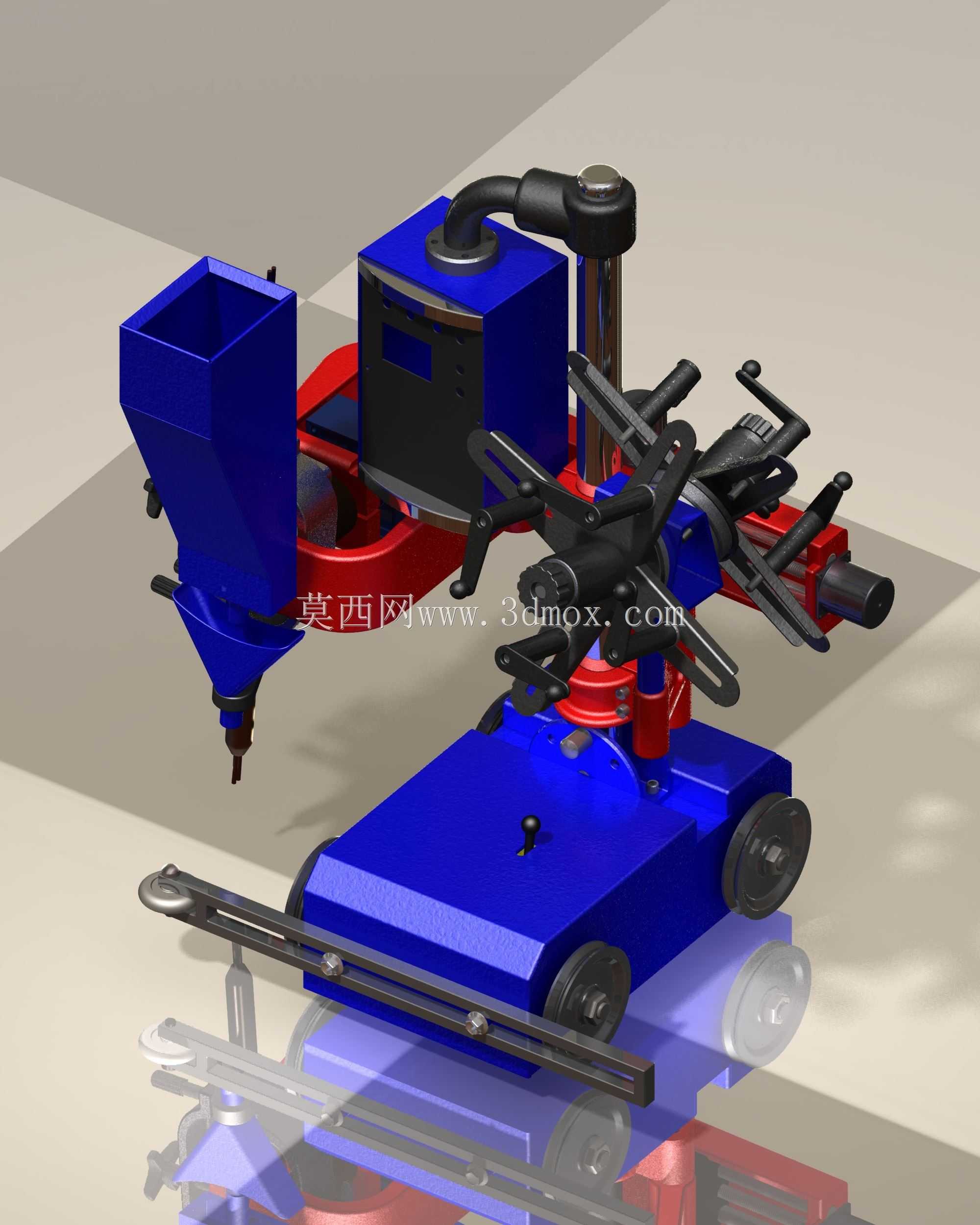

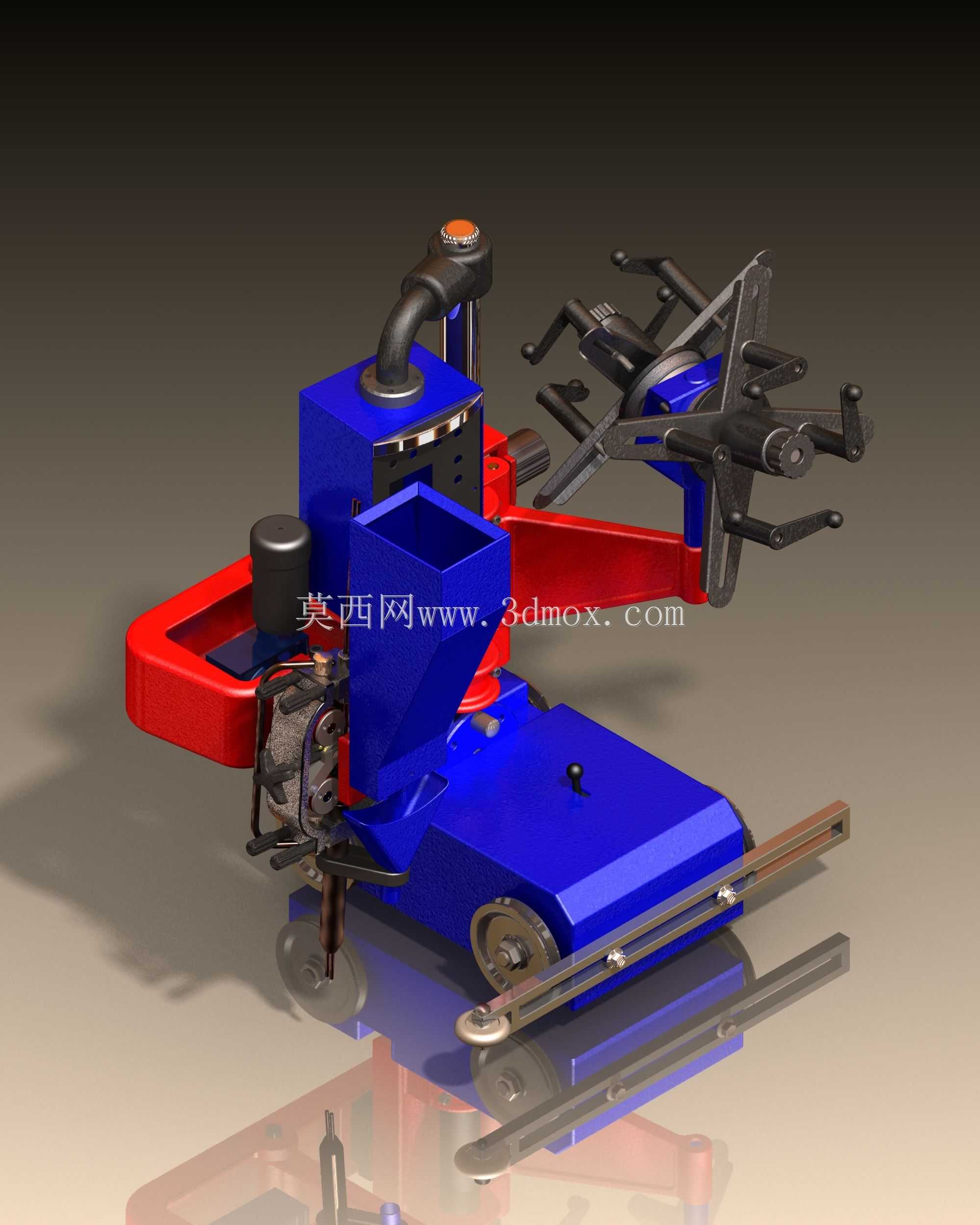

　　这套自动焊接装置主要面向厚钢板长直焊缝、环形焊缝的连续焊接作业场景，在重型构件加工、农机结构件生产、压力容器筒体焊接等工况中适配性较强，依托牵引行走机构可沿预设轨道稳定移动，替代人工持焊枪完成长时间连续焊接作业，能有效降低焊工劳动强度，减少弧光、焊接烟尘对作业人员的职业伤害。从结构布局来看，装置下部设置带导向轮的行走底盘，底盘上集成焊剂存储料斗、焊枪进给调节机构、焊丝送进组件，侧方延伸的红色牵引臂可与外部牵引动力或者工件装夹工装连接，上部的排烟弯管可对接厂区集中除尘系统，及时排走焊接过程中产生的烟尘与有害气体，尾端的导向靠轮可贴靠工件侧壁或者导轨侧面，保证行走轨迹与焊缝的平行度偏差控制在焊接工艺允许范围内。

　　设计过程中优先考虑了焊接作业的稳定性需求，行走轮采用耐磨橡胶包覆金属轮芯的结构，既保证足够的承重能力，又能避免行走过程中出现打滑偏移，底盘的重心经过配重校准，焊剂料斗满载状态下整机不会出现侧倾风险，焊枪位置设置了多轴微调结构，可根据焊缝坡口形式、工件厚度调整焊枪的伸出长度、倾斜角度以及与焊缝的对中位置，适配不同开坡口形式的厚板焊接需求。在功能实现上，装置可完成水平直线焊缝的连续自动埋弧焊接，也可配合环形工件的回转工装完成圆周环缝的自动焊接，焊接过程中焊剂从料斗自动下落覆盖在焊缝区域，形成隔绝空气的保护渣层，焊枪在焊剂层下完成引弧、稳弧、送丝的全流程动作，无需人工频繁调整参数，行走速度可根据焊接电流、板材厚度匹配对应的焊接速度，

　　保证焊缝熔深、余高符合工艺要求。安装边界方面，整机行走底盘的宽度适配厂区常用的24kg/m轻便焊接导轨，也可直接在平整的钢板工件表面行走，牵引臂的连接孔位采用通用尺寸设计，可与多数常规焊接变位机、牵引行走小车的连接接口适配，上部排烟接口的直径匹配厂区常规除尘管道的快接接头尺寸，无需额外制作转换接头即可完成管线对接，焊剂料斗的容量可支持连续焊接20米以上长焊缝无需中途补加焊剂，减少作业中断频次。针对拖拉机底盘厚板构件的焊接场景，该装置可直接沿底盘纵梁的长直焊缝行走焊接，也可配合回转工装完成轮毂、轴套类环形零件的环缝焊接，焊接过程中焊枪的进给机构可根据焊缝的高低差自动微调，补偿工件装卡带来的形位公差，避免出现焊穿、未焊透的缺陷。

　　装置的操作控件集中布置在底盘上部的控制盒区域，可快速调节行走速度、送丝速度、焊接电流等核心参数，控制盒的防护等级满足焊接车间多烟尘、多飞溅的作业环境要求，按键采用防误触的大尺寸设计，操作人员佩戴焊接手套也可完成参数调整。从结构刚性来看，整机的承载框架采用厚钢板折弯焊接成型，焊枪安装支架设置了加强筋结构，避免长时间行走焊接过程中出现支架变形导致焊枪偏移，各转动连接部位采用防尘密封设计，减少焊接烟尘、焊剂碎屑进入转动副造成的卡滞问题，日常维护仅需定期清理行走轮附着的焊渣、检查送丝软管的磨损情况即可，维护难度较低。
