石油钻井用液压防喷器执行机构结构设计

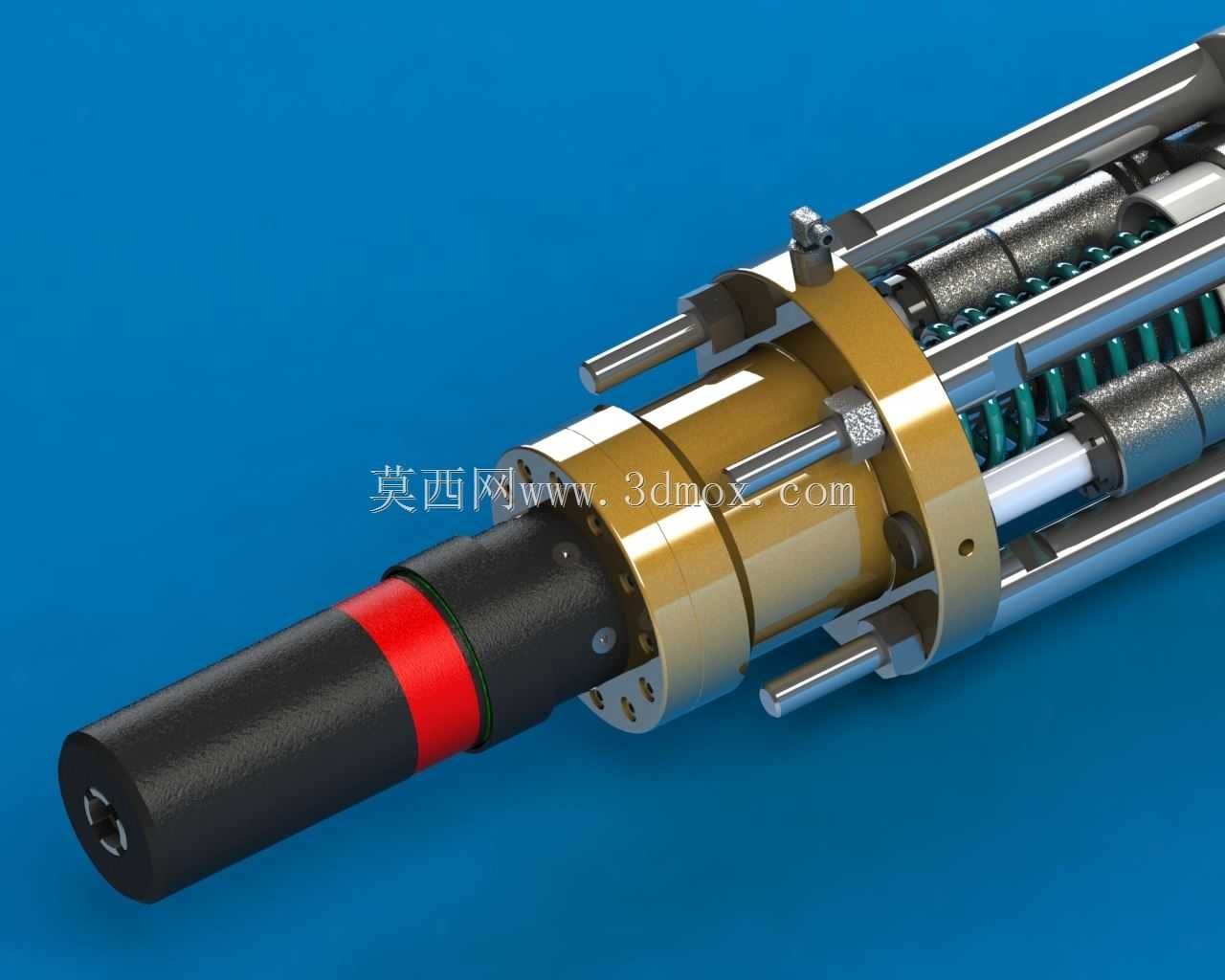

　　在陆地及海洋油气钻井作业现场，井控系统是保障钻井作业安全的核心屏障，液压防喷器执行机构作为防喷器组的动力输出核心部件，直接决定了井涌、井喷等突发工况下的封井响应速度与密封可靠性。这套执行机构采用液压驱动与弹簧复位复合的动力方案，日常待命状态下依靠内置的圆柱螺旋压缩弹簧维持复位位置，当需要执行封井动作时，高压液压油从侧部油口进入驱动腔，推动多级串联的活塞组件沿轴向做直线运动，通过活塞杆将推力传递至防喷器的闸板轴端，带动半封或全封闸板向井筒中心移动，实现对钻具环空或全井筒的快速密封。从结构设计层面看，整套执行机构采用同轴多杆导向布局，周向均匀布置的多根镀铬导向杆贯穿活塞组件，既承担活塞运动过程中的径向限位作用，

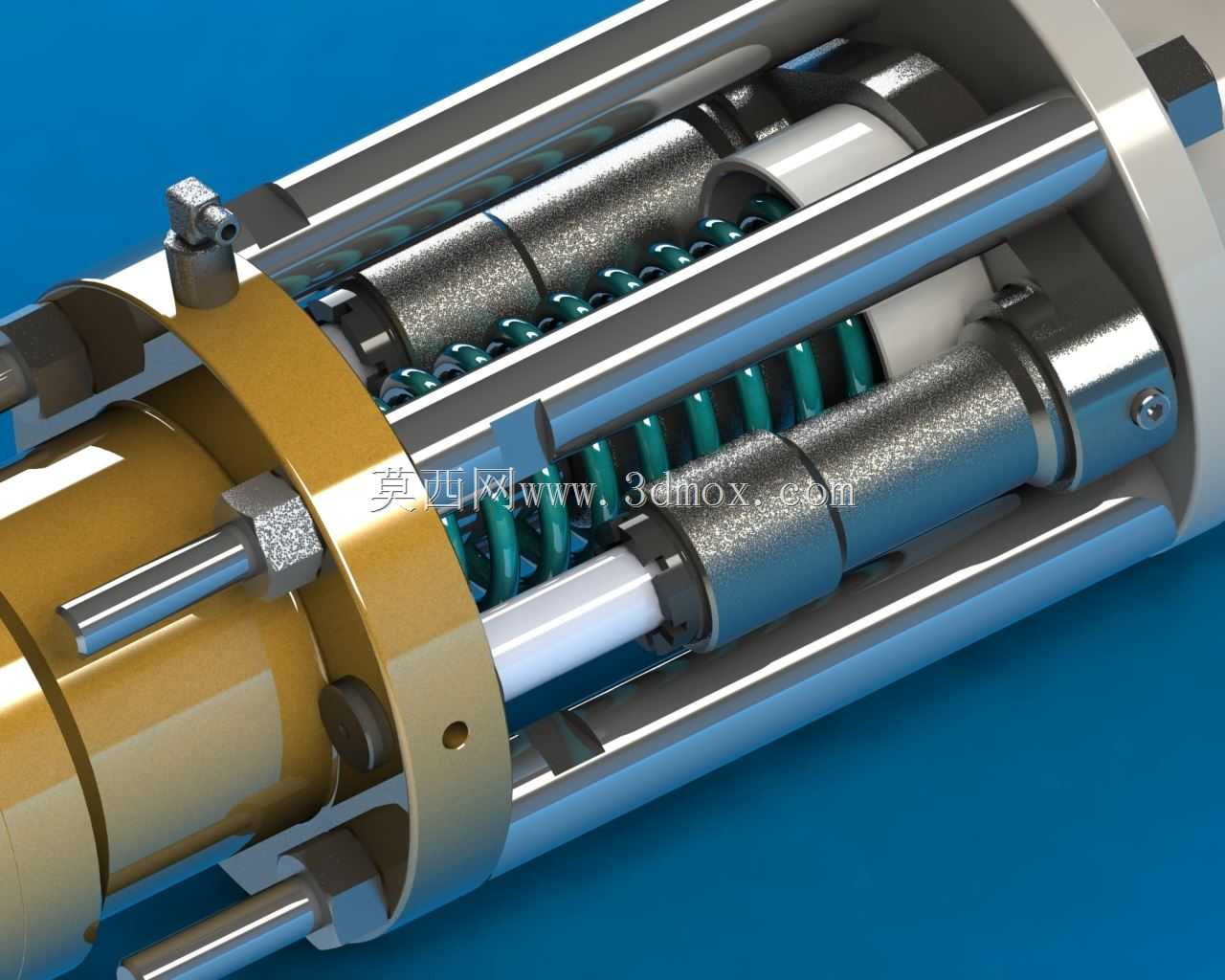

　　避免活塞在高压液压油作用下出现偏磨导致的内泄漏，也为弹簧组件提供了稳定的安装定位基准，每根复位弹簧都套设在导向杆外侧，预压缩量经过严格计算，确保在液压系统失压的极端工况下，弹簧推力仍能克服闸板移动阻力与井内流体上顶力，维持封井状态的稳定性。执行机构的壳体采用高强度合金结构钢锻造加工，与防喷器本体连接的法兰端设置有定位止口，安装时止口与防喷器壳体的定位凸台精准配合，保证活塞杆与闸板轴的同轴度误差控制在0.1mm以内，避免运动过程中出现卡滞。驱动活塞采用组合式密封结构，活塞外圆设置格莱圈与O型圈组合的密封组，既可以耐受高压液压油的长期冲刷，也能在活塞往复运动过程中维持稳定的密封性能，减少内泄漏量，提升液压系统的容积效率。

　　侧部设置的液压油口采用标准法兰连接形式，可直接对接井控系统的液压控制管线，接口尺寸符合行业通用安装规范，无需额外加工转换接头即可完成现场配装。在实际作业场景中，这套执行机构可适配不同通径、不同压力等级的闸板防喷器，根据封井所需推力的不同，可通过调整活塞直径、弹簧刚度参数来匹配对应的输出力需求，当需要打开防喷器时，液压油切换至复位腔，推动活塞克服弹簧预紧力回到初始位置，带动闸板退回至壳体内，恢复井筒的畅通状态。整套机构的运动部件均设置有润滑脂注油通道，日常维护时可通过外部注油嘴向导向杆与活塞配合面注入润滑脂，降低运动副的磨损速率，延长设备的井下作业服役周期。考虑到钻井现场的高腐蚀环境，

　　执行机构的所有外露金属表面均做了镀硬铬与防腐涂层处理，可耐受钻井液、盐雾、硫化氢等腐蚀介质的长期侵蚀，避免表面锈蚀导致的运动卡滞问题。从安装边界来看，执行机构的轴向总长度根据活塞行程确定，常规105MPa压力等级下的活塞行程为120mm，对应的轴向安装空间预留量需在行程基础上增加150mm的检修余量，周向安装尺寸需满足导向杆外侧与周边管线的最小间隙不小于50mm，方便现场人员进行密封件更换、弹簧预紧力调整等维护操作。在结构建模过程中，所有配合面的公差配合均经过运动仿真验证，活塞与缸筒的配合采用H8/f7间隙配合，既保证运动的灵活性，又不会因为间隙过大导致密封件挤出损坏，导向杆与活塞导向孔的配合采用H7/g6小间隙配合，严格控制活塞运动过程中的径向跳动量，确保密封件的受力均匀。
