凸轮弹簧联动转子发动机实践结构

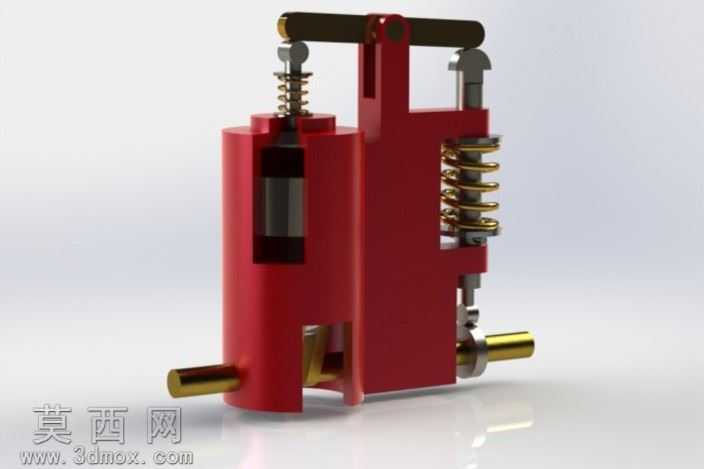

本作品是针对凸轮与弹簧协同工作逻辑开展的实践类机械结构建模，依托三维建模软件完成全参数化零件搭建与整机装配，核心目标是直观呈现凸轮-弹簧联动机构在转子类动力装置中的工作路径与配合逻辑。建模阶段首先完成各核心零件的独立参数绘制：针对红色主体机架，通过拉伸、切除特征完成安装腔体、轴孔、弹簧定位座的结构搭建，精准预留各运动部件的活动间隙，避免后续运动仿真中出现干涉问题；针对凸轮零件，严格按照共轭运动轮廓绘制曲面，保证凸轮转动过程中可以精准推动从动件完成既定行程的往复运动；针对弹簧零件，采用螺旋线扫描方式完成建模，根据不同安装位置的受力需求匹配对应的节距、丝径与自由长度参数，其中侧置金色弹簧承担凸轮从动件的复位功能，顶部弹簧承担按压结构的回弹功能；针对金属轴类、手柄、紧固件零件，通过回转、拉伸特征完成结构搭建，还原金属加工件的倒角、轴肩等细节特征。装配阶段严格按照实际机械装配逻辑添加配合关系，机架作为固定基准件，依次装入凸轮轴、从动活塞、复位弹簧、操作手柄、定位销等零件，为运动部件添加对应的同轴、行程限制配合，保证各部件可以按照设计逻辑完成连贯动作，不存在错位、卡滞的装配问题。渲染阶段针对不同零件匹配对应材质：主体机架采用亮面红色烤漆材质，调整反射参数模拟金属烤漆的细腻光泽与环境反射效果；弹簧、金属轴、紧固件采用抛光金属材质，调整金属度与粗糙度参数，还原机加工金属件的亮面质感；操作手柄采用黑色哑光硬质塑料材质，与金属零件形成明确的材质区分；场景搭建采用纯白反光地面，添加柔和的三点布光，突出机械结构的轮廓层次与零件细节，让各部件的位置关系、结构形态清晰呈现。设计思路上，本模型没有追求完全复刻量产转子发动机的全部复杂结构，而是聚焦凸轮与弹簧的核心配合逻辑，通过简化的结构直观展示凸轮轮廓驱动从动件运动、弹簧提供复位弹力的完整工作循环，让观看者可以快速理解这类弹性联动机构的工作原理，虽然模型中的温度表现等细节没有完全对应真实发动机的工作状态，但完全满足机械原理演示、结构教学的需求，在三维环境中可以流畅完成运动仿真，直观展示机构移动过程无卡滞、无干涉的装配效果，适合作为机械原理教学、凸轮机构设计参考的直观演示素材。
