带滑动区域半圆脚踏结构设计

　　这类带滑动区域的半圆踏板，常应用在需要往复踩踏触发、角度调节的工业设备操作位，比如小型冲压设备的脚控触发端、工位器具的锁止脚踏、健身康复器械的阻力调节踩踏端，也可适配部分非机动车的折叠脚踏结构，核心是通过踩踏动作传递操作力，同时借助滑动区域实现小范围的行程补偿，避免刚性踩踏带来的结构卡滞。从实际使用场景看，操作人员踩踏时，脚部施力点不会始终固定在踏板中心，尤其是穿戴劳保鞋作业时，鞋底与踏板的接触位置会随施力角度偏移，滑动区域的设计刚好适配这种偏移量，让踏板在绕转轴转动的同时，接触端可沿预设弧面小幅滑动，抵消横向分力，减少转轴处的径向磨损，延长部件的维护周期。

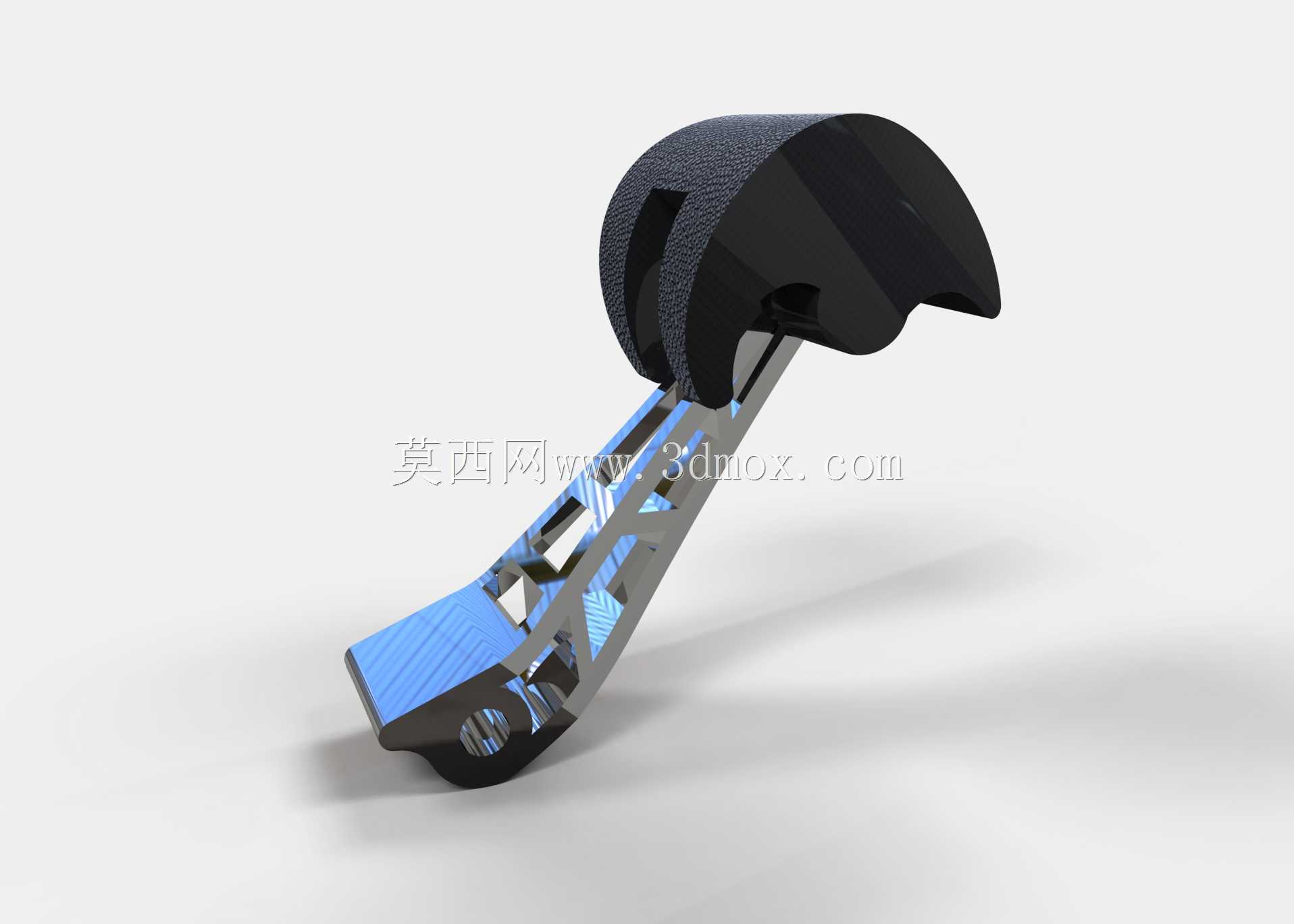

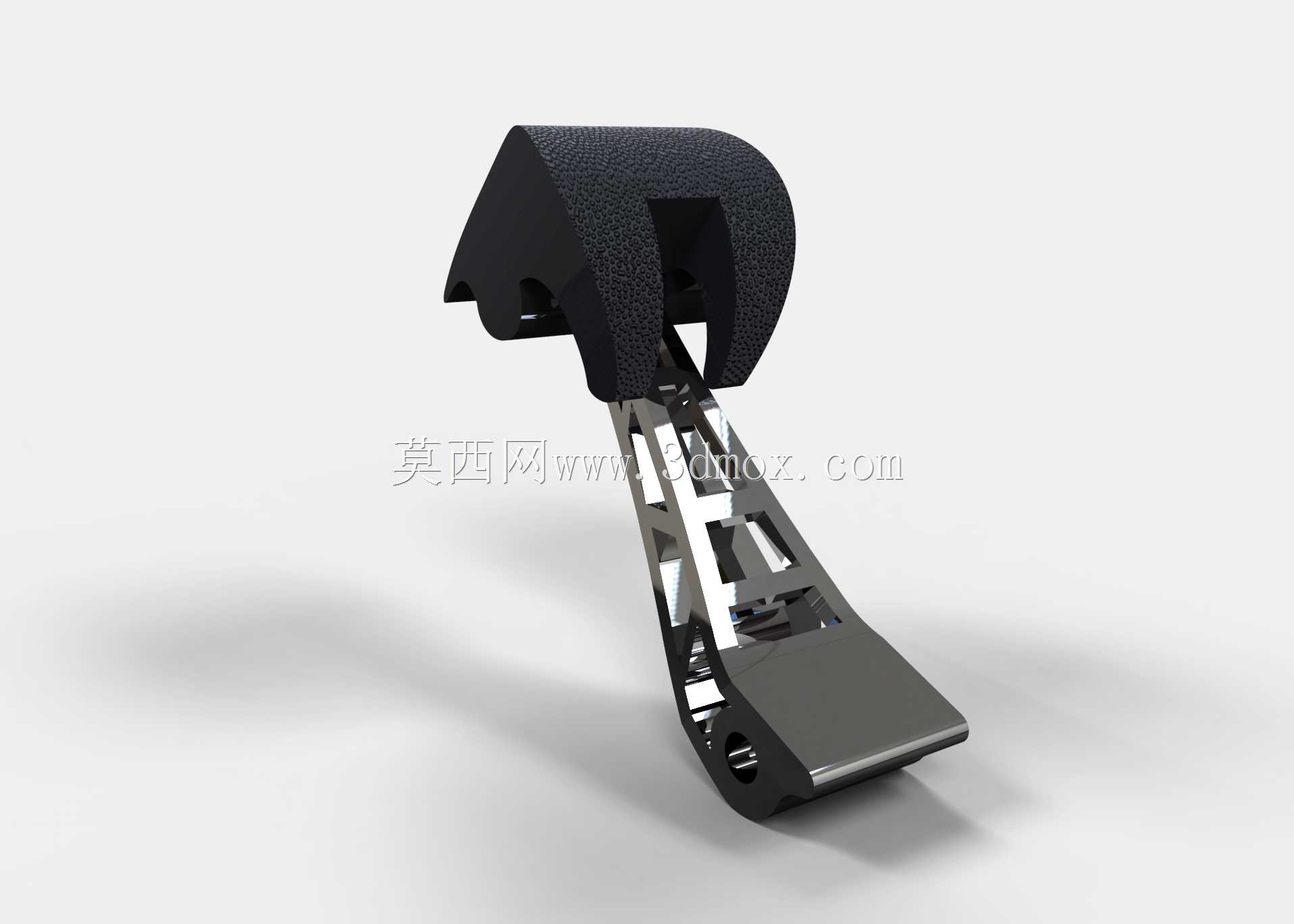

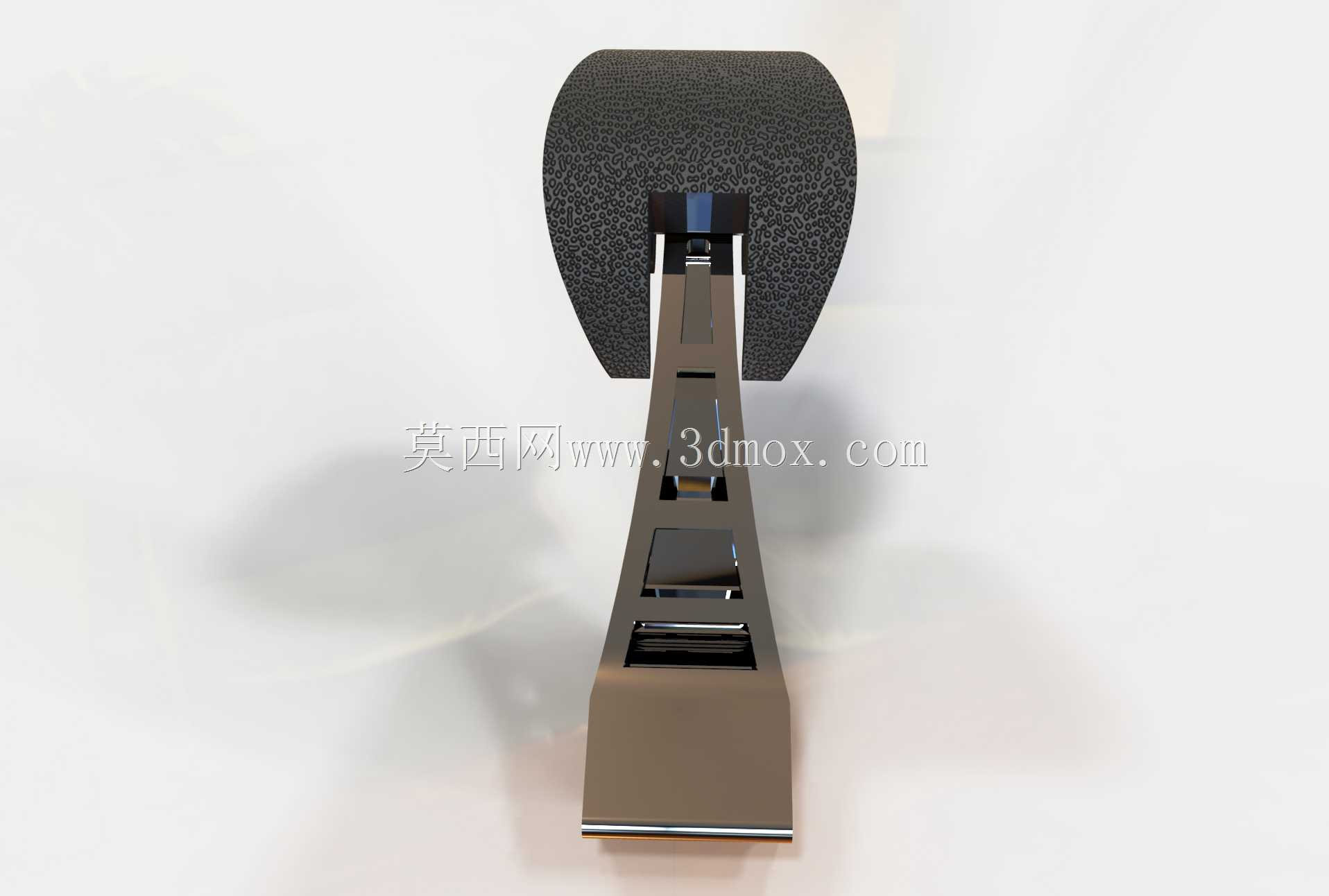

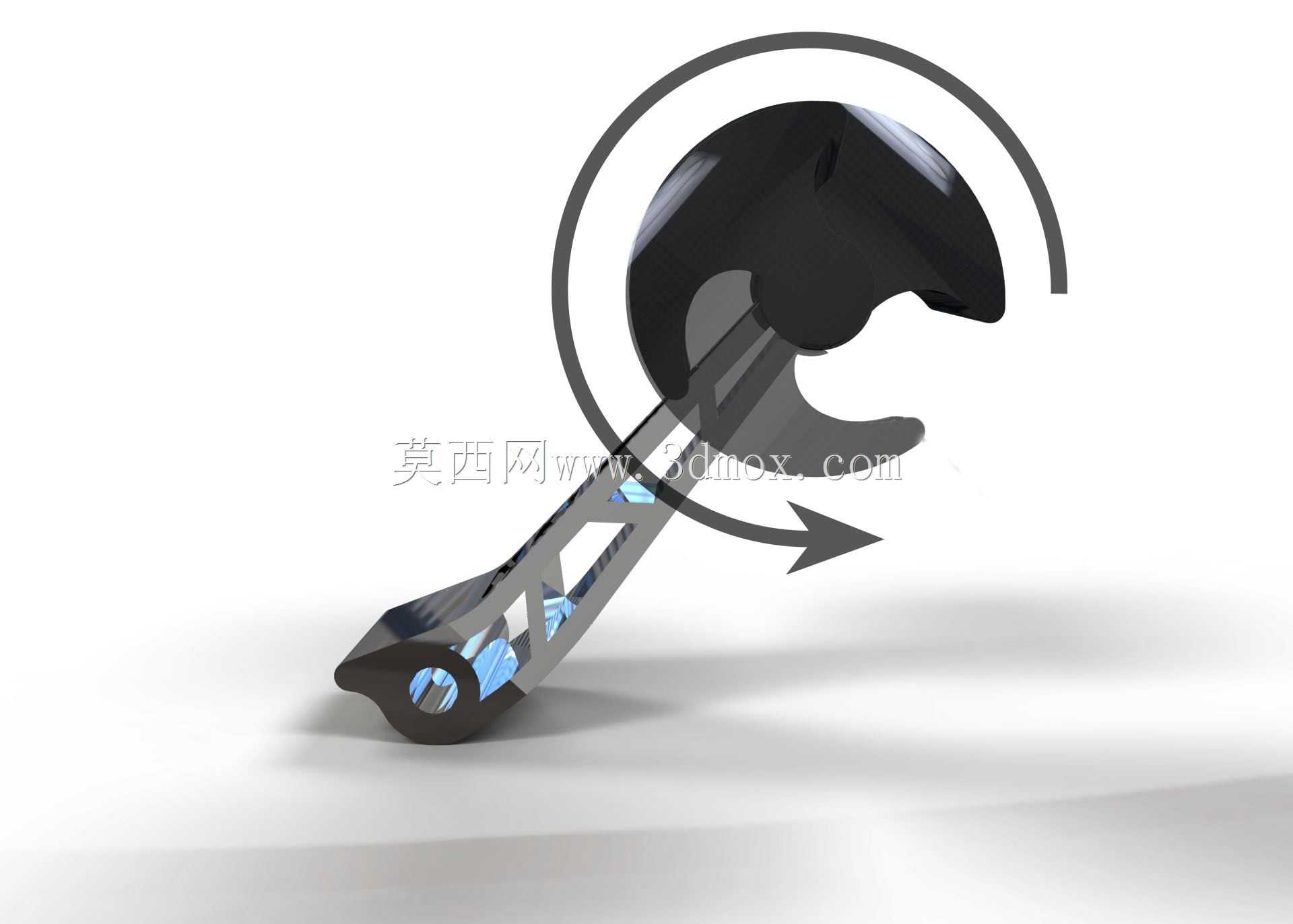

　　设计层面首先考虑的是踩踏受力的均匀性，半圆轮廓的外缘做了圆弧过渡，没有尖锐棱角，避免剐蹭操作人员的鞋帮或裤脚，踏板主体采用镂空桁架结构，不是为了刻意减重，而是在保证抗弯截面模量的前提下，减少实体材料的用量，同时镂空区域可以积存少量踩踏带入的灰尘、铁屑，不会因为杂物堆积导致踏板卡滞，日常维护时用压缩空气吹扫即可清理。滑动区域设置在半圆轮廓的内侧弧面，表面做了光滑处理，与配套的限位销配合，当踏板绕下端转轴转动时，限位销沿滑动弧面相对位移，限制踏板的最大转动角度，避免踩踏超程导致内部联动结构过载。

　　安装边界上，踏板下端的铰接孔是核心安装基准，孔内预设了衬套安装位，装配时需压入自润滑铜衬套，避免铰接孔直接与转轴摩擦磨损，铰接孔的同轴度公差控制在0.02mm以内，保证踏板转动时无偏摆。踏板整体的转动行程根据滑动区域的弧长确定，常规适配的踩踏行程在30mm以内，对应的转动角度约25度，安装时需保证踏板初始位置与地面的夹角在15度左右，符合人体工学的踩踏施力角度，操作人员脚部自然放置时刚好贴合踏板表面，不需要刻意抬脚调整位置。

　　从功能特性来看，踏板的踩踏面做了微弧处理，贴合脚掌的自然弧度，长时间踩踏不会产生局部硌脚的问题，滑动区域的弧面曲率经过反复校核，保证踏板转动过程中，限位销与弧面始终保持线接触，不会出现卡止点，即使踏板受到偏载力，比如仅踩踏踏板边缘位置，滑动结构也能自动调整受力分布，不会出现转轴别劲的情况。结构强度方面，踏板主体的壁厚根据踩踏力阈值设计，常规可承受最大1200N的瞬时踩踏力，满足工业场景下操作人员的全力踩踏需求，不会出现塑性变形或断裂问题。

　　实际选型适配时，需要注意安装位的转轴直径与铰接孔的匹配度，同时预留滑动区域的位移空间，周边30mm范围内不能有其他干涉构件，保证踏板转动全程无剐蹭。这类踏板相比普通平板式脚踏，优势在于自带行程补偿功能，对安装精度的容忍度更高，即使安装时转轴的同轴度存在小幅偏差，也能通过滑动区域的自适应调整保证操作顺畅，降低了装配调试的难度，也减少了后期使用中因为安装偏差导致的故障概率。在部分需要频繁踩踏的工位，这种结构的踏板使用寿命比普通刚性踏板高40%左右，主要磨损点集中在铰接衬套和滑动弧面，衬套属于易损件可快速更换，滑动弧面经过硬化处理，正常使用工况下磨损量极小，不需要频繁维护。
