漫威经典美队振金盾牌高精度三维结构

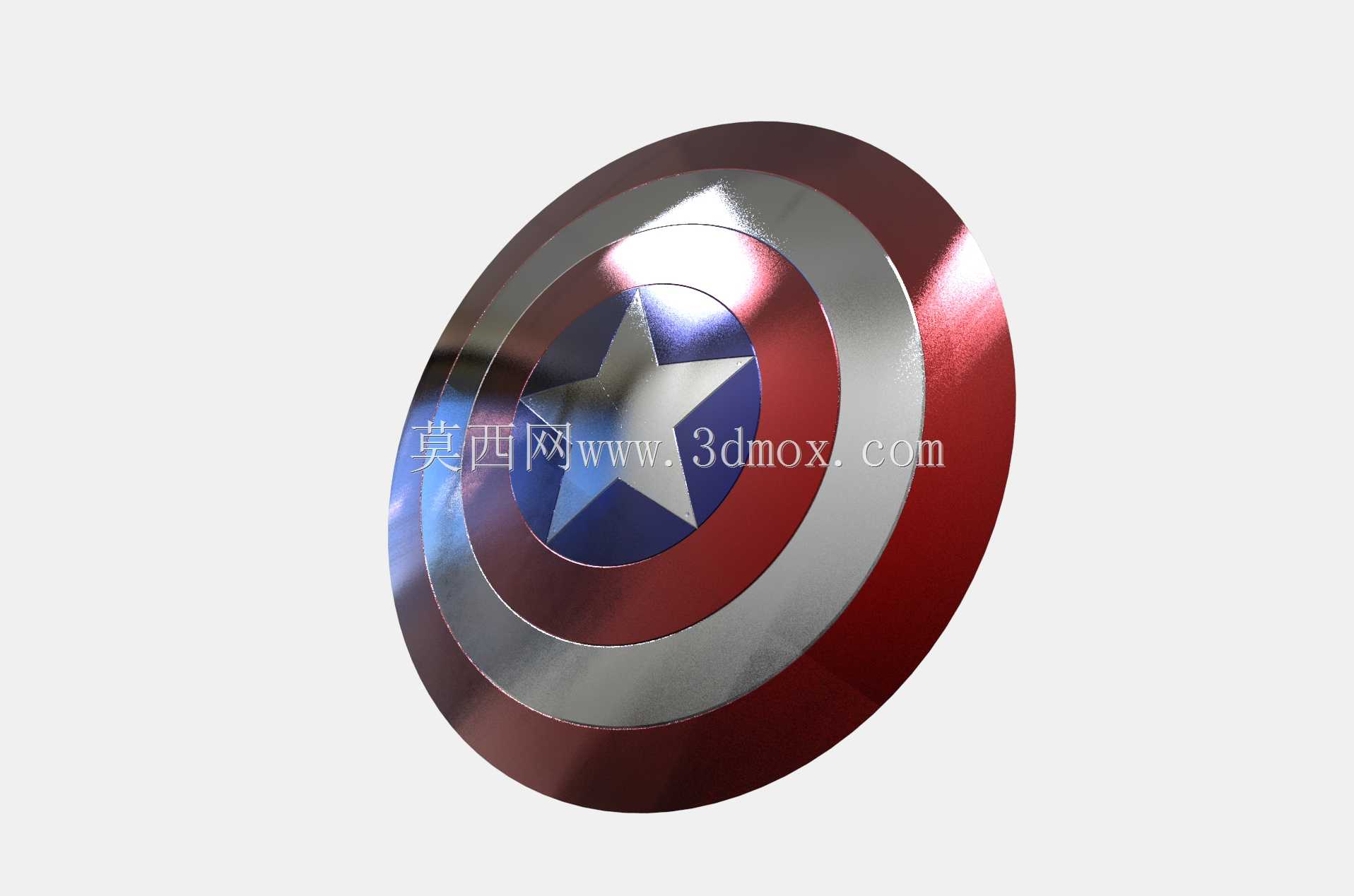

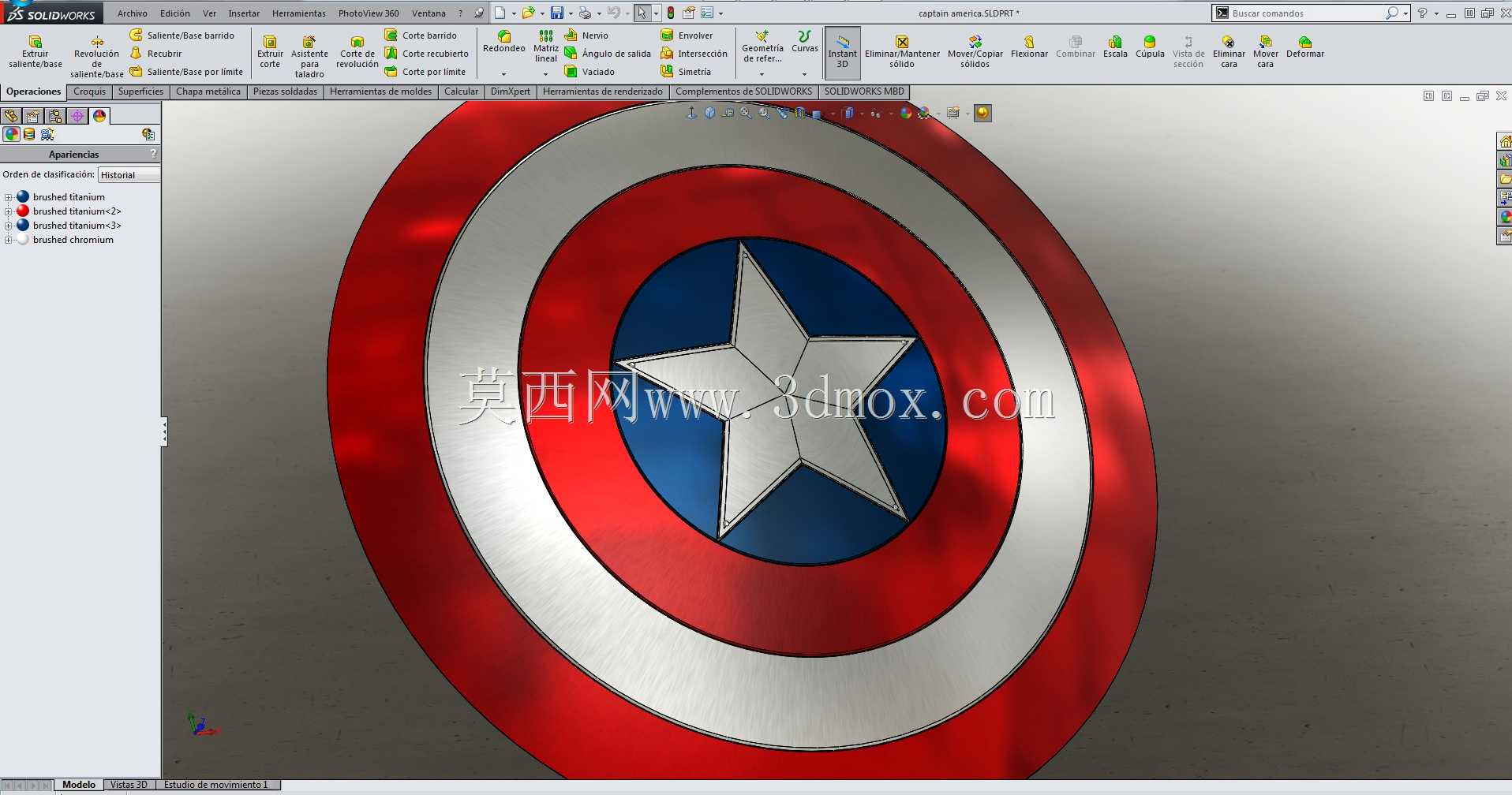

　　这款盾牌的三维结构设计，最初的落地场景覆盖影视道具复刻、主题展陈装置、文创周边开发三大方向，在实际落地中，不同场景对结构的要求差异极大，做展陈装置时需要兼顾大尺寸下的结构刚度与表面质感，做手持道具时要严格控制整体重量，做周边衍生产品时还要考虑装配间隙与量产的工艺适配性。从功能特性来看，该结构完全还原经典同心圆分层设计，最外层为高硬度金属质感的红色环形结构，向内依次为银色金属环、红色内环，中心区域为蓝色基底搭配银色五角星造型，各层之间采用阶梯式嵌合结构，而非简单的平面贴合，这种设计一方面能还原原作盾牌的分层立体感，另一方面在实体加工时，各层可以通过定位止口完成精准装配，不需要额外设计复杂的定位工装，大幅降低后期组装的难度。

　　设计过程中首先确定的是整体的曲率参数，整个盾面采用平滑的球面弧面设计，而非平面圆盘结构，弧面的曲率半径经过多轮调整，既保证手持时的贴合度，也能还原影视中盾牌的视觉比例，中心五角星的凸起高度经过反复校核，过高会导致边角磕碰风险提升，过低则无法体现浮雕质感，最终确定的凸起高度与中心蓝色区域的直径比例控制在1:12，视觉上协调的同时，也能满足不同加工工艺的成型要求，不管是采用金属冲压、3D打印还是树脂翻模，都能顺利脱模且不会出现结构缺陷。外形尺寸方面，按照常规1:1真人使用比例设计时，整体外圆直径控制在760mm左右，盾面的弧面最高点距离背部安装平面的高度为120mm，这个尺寸既符合成年男性手持的臂展适配范围，

　　也能满足展陈时的视觉冲击力要求，如果是做缩小比例的周边产品，可以按照等比例缩放原则调整参数，缩放过程中要注意各层环形结构的壁厚比例不能随意改动，避免缩放后出现薄壁结构强度不足的问题。安装边界的设计上，背部预留了标准的手持握把与绑带安装位，握把安装孔位采用对称分布设计，两个主安装孔的中心距为140mm，适配绝大多数成年用户的手掌宽度，同时预留了可调节绑带的安装槽，不需要额外在盾体上二次打孔，避免破坏盾面的整体外观；如果是做壁挂式展陈用途，背部还预留了壁挂挂点的安装平面，挂点位置设置在盾体重心的正上方，安装后不会出现倾斜偏移的问题。结构细节上，各层环形结构的壁厚根据材质不同做了差异化设计，采用金属材质制作时，

　　外层环形壁厚控制在2mm即可满足刚度要求，采用树脂或PLA等3D打印材质时，壁厚需要调整到3-4mm，避免搬运过程中出现磕碰断裂；盾面的边缘做了R3的圆角处理，没有尖锐的边角，不管是手持使用还是展陈摆放，都不会出现划伤风险。表面结构的分模线设计也做了隐藏处理，所有拼接缝隙都设置在不同颜色环形的分界位置，后期做表面喷涂处理时，可以直接沿着分色边界做遮蔽，不需要额外打磨分模线，大幅提升后期表面处理的效率。在实际的道具制作场景中，该结构还可以根据需求在内部预留配重块安装腔，当需要做金属质感的重手感道具时，可以在内部腔体加装铅块或钢块调整整体重量，配重腔的位置设置在盾体中心区域，保证整体重心落在握把位置，手持时不会出现偏坠的问题；如果是做轻量化的演出道具，可以直接采用空心结构，整体重量可以控制在1kg以内，长时间手持也不会出现疲劳感。针对不同的加工工艺，该三维结构也做了对应的工艺适配，做数控加工时，盾面的弧面采用连续曲面设计，加工时可以采用球头刀走等高铣削路径，不会出现加工死角；做冲压成型时，各层的拔模角度控制在1.5度，既保证冲压后顺利脱模，也不会影响各层之间的装配紧密度；做3D打印时，整个结构可以拆分为五个独立部件分别打印，不需要添加大量支撑结构，打印完成后通过嵌合结构拼接即可，拼接缝隙控制在0.1mm以内，粘接后几乎看不到拼接痕迹。
