双灯珠注塑封装LED发光模组结构

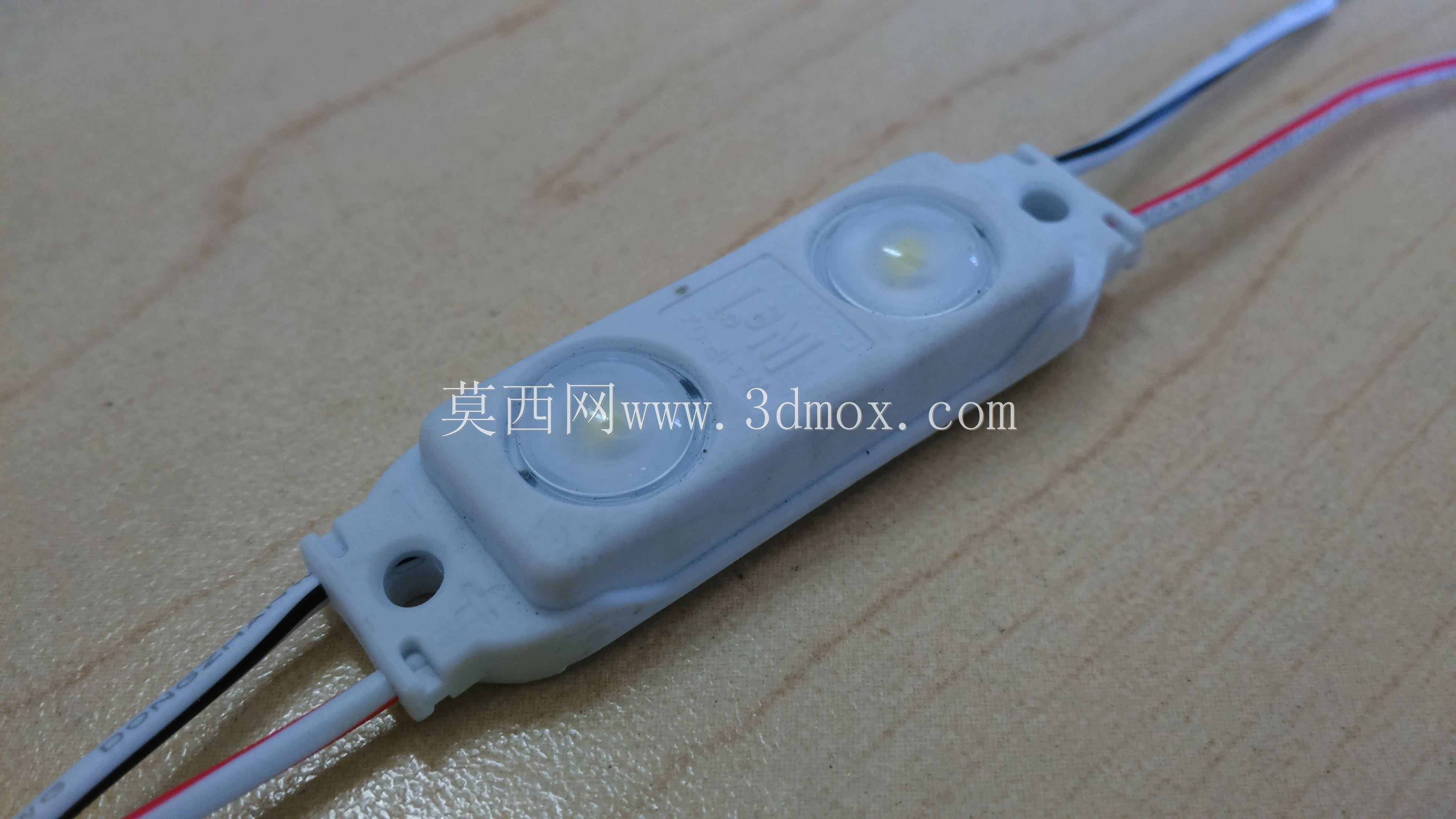

　　日常接触到的广告灯箱背光、展柜轮廓补光、小型标识牌光源场景里，这类双灯珠结构的LED发光组件是非常常见的标准化部件，很多结构工程师在做亮化类产品配套结构设计时，都会先参考成熟量产的模组结构来做适配，避免从零开始踩布线、密封、安装的坑。从实际使用的角度看，这类组件的核心作用是把分散的LED灯珠、限流线路、防护外壳整合为一个可快速拼接的独立单元，不需要现场做灯珠焊接和绝缘处理，直接通过引出的红黑供电线并联到恒压供电回路里就能工作，大幅降低现场施工的装配难度。

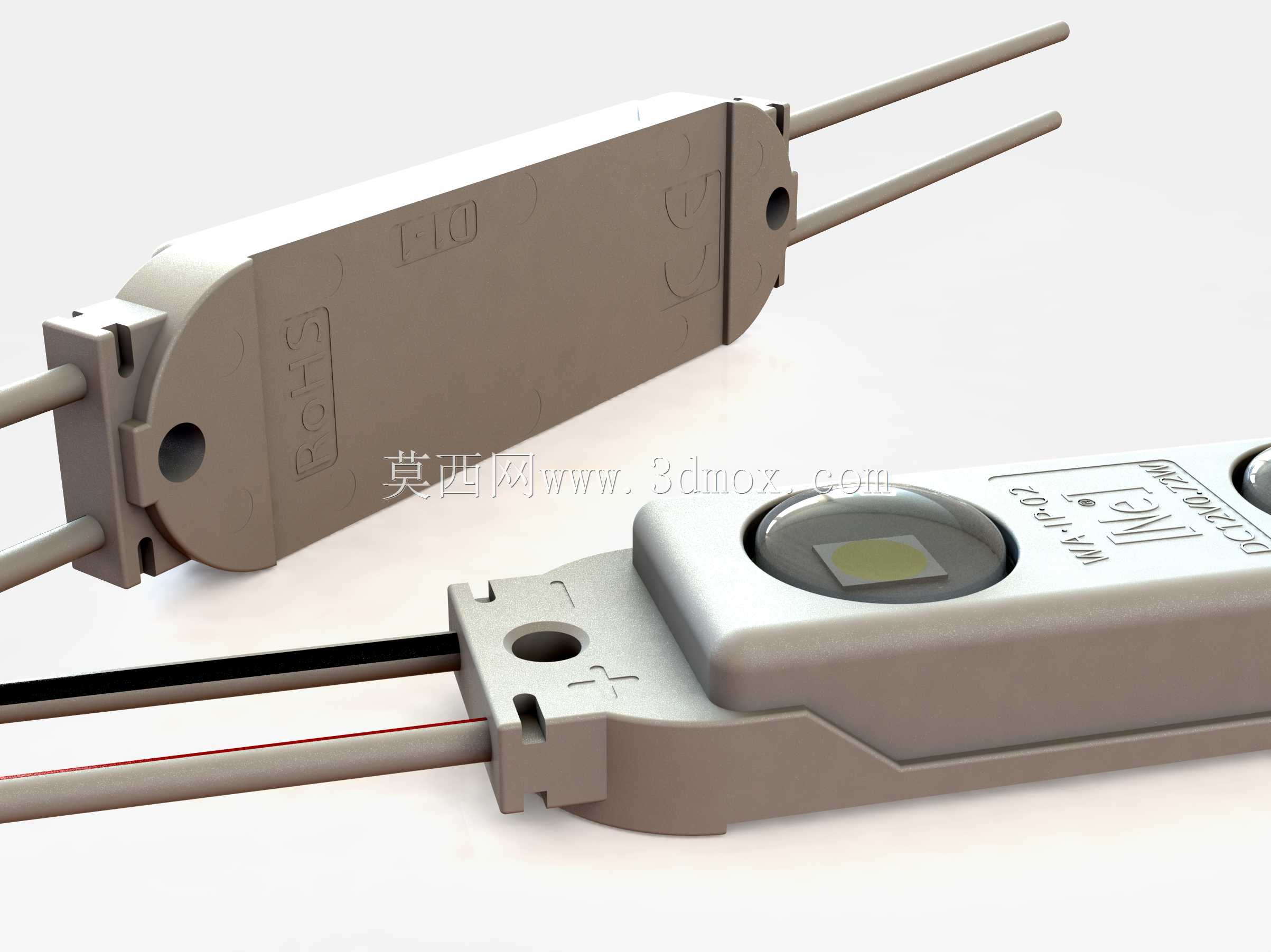

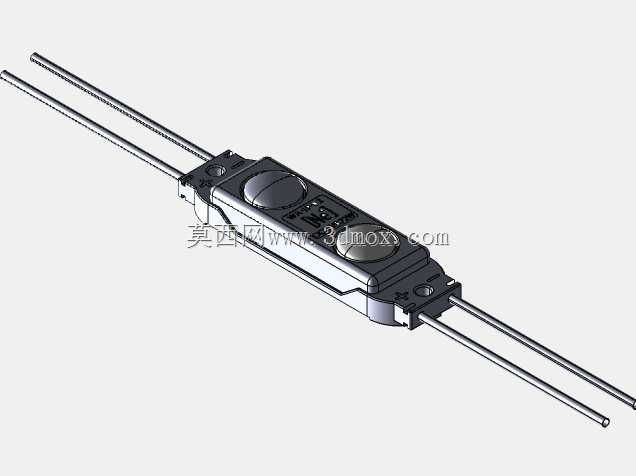

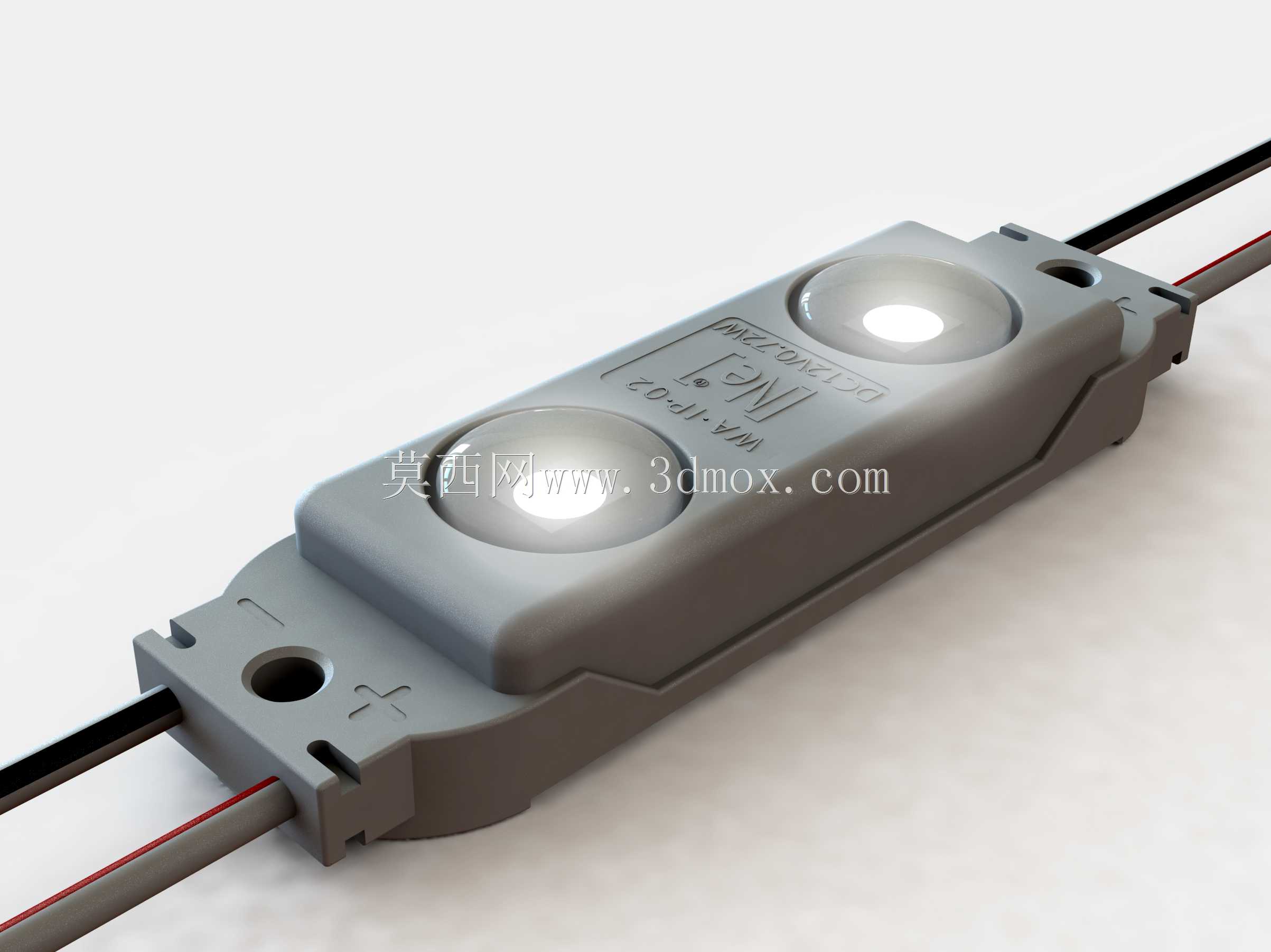

　　看这个结构的设计逻辑，外壳采用一体化注塑成型的灰色耐候塑料材质，外壳表面做了细微的磨砂纹理，既可以减少长期户外使用的积灰附着，也能避免光滑塑料面在紫外线照射下快速老化变脆。外壳上的两个圆形灯位做了内凹的透镜承托结构，灯珠焊接在内部的PCB板上之后，透镜直接卡入凹槽完成固定，不需要额外打胶，透镜的曲面做了匀光设计，能把灯珠发出的点光源扩散成120度左右的出光角度，减少相邻模组拼接时出现的暗区。外壳两端的出线位置做了防拉脱的卡位结构，引出的导线嵌入外壳的预留槽位里，即使安装时拉扯导线，外力也不会直接传导到内部PCB的焊盘位置，避免出现焊盘扯脱、线路断线的常见故障。

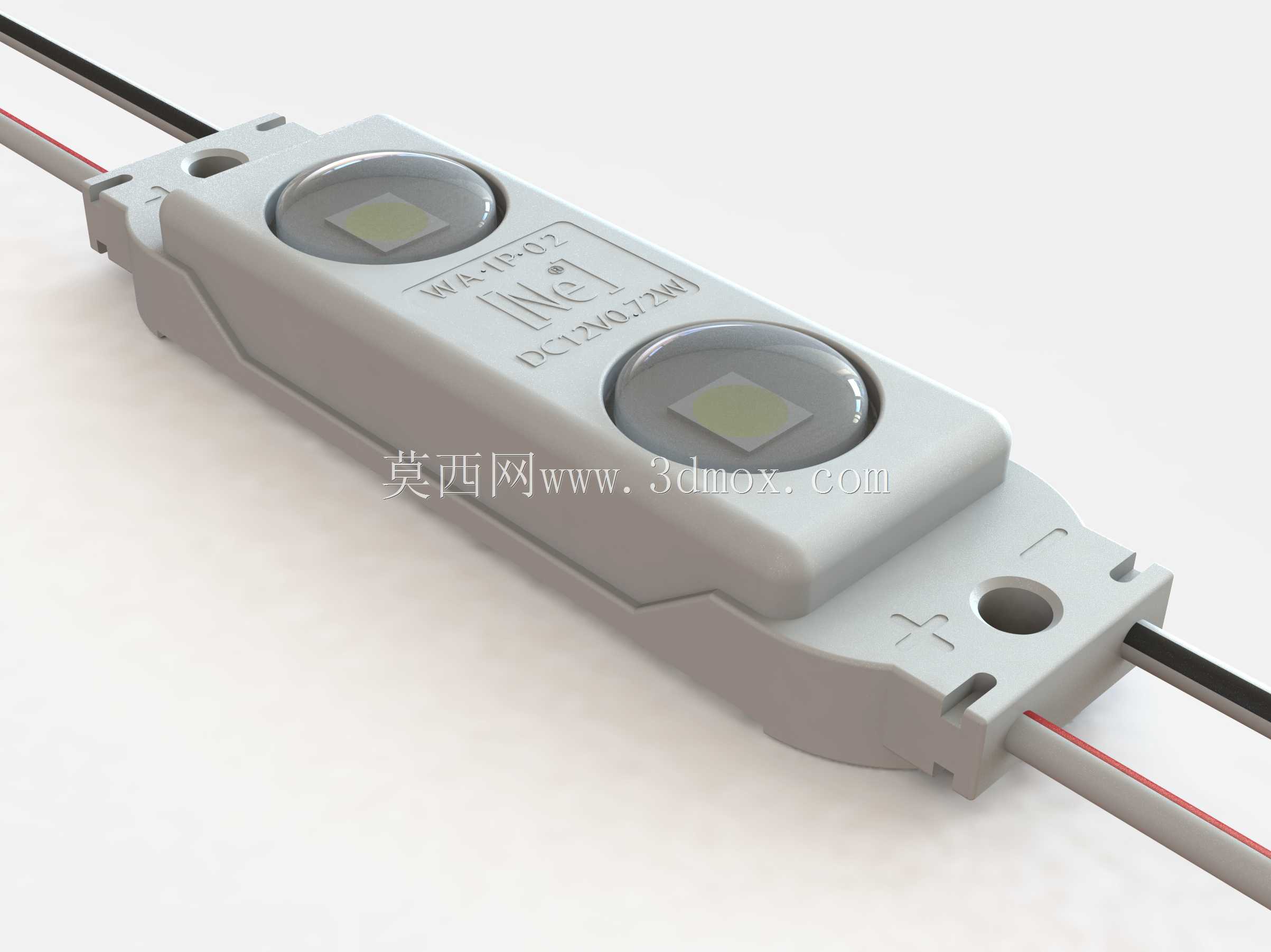

　　安装边界的设计上，外壳两端预留了两个沉头安装孔，孔位的深度刚好适配M3规格的自攻螺丝，安装时螺丝头完全沉入沉孔内，不会突出外壳表面刮伤安装面的反光膜或者灯箱布。外壳的侧边做了十字和一字的定位标记，现场排布模组时可以直接通过标记对齐安装间距，不需要额外做划线定位，常规使用时间距控制在10到15厘米之间就能保证均匀的出光效果。整个模组的厚度控制在10毫米以内，宽度22毫米左右，长度在60毫米上下，这个尺寸刚好可以嵌入多数超薄灯箱的内部腔体，不会因为模组厚度过大顶起灯箱面板。外壳的背面是平整的贴合面，多数量产版本会在背面预贴双面胶，临时固定之后再打螺丝或者打玻璃胶做永久固定，适配亚克力板、铝塑板、镀锌铁板等多种常见的灯箱基底材质。

　　内部结构的设计上，PCB板采用FR-4玻纤板材，两个灯珠之间预留了限流电阻的焊接位，根据不同的供电电压可以匹配不同阻值的电阻，常见的12V供电版本会在每个灯珠回路里串联对应阻值的贴片电阻，保证灯珠工作在额定电流范围内，延长使用寿命。外壳的合缝位置做了一圈凸台卡扣，上下盖扣合之后凸台嵌入对应的凹槽内，配合超声波焊接工艺可以达到IP65左右的防护等级，能够应对户外使用时的雨水泼溅、潮气侵蚀，不需要额外做防水处理。引出的导线采用红黑分色的多股铜芯线，红色对应正极黑色对应负极，现场接线时不容易出现正负极接反的问题，导线的外皮采用耐低温的PVC材质，在零下二十度到零上六十度的环境范围内不会出现外皮开裂的问题。

　　很多新手工程师在做这类模组适配设计时，容易忽略安装孔位的边距问题，这个成熟结构的安装孔中心距离外壳边缘的距离控制在5毫米，既保证了安装时螺丝有足够的塑料层咬合，不会因为孔位太靠边导致外壳开裂，也不会因为孔位太靠内占用灯珠的排布空间。另外外壳上的透镜位置比外壳平面高出1毫米左右，这个高度差刚好可以让透镜表面和灯箱的扩散板保持合适的距离，避免出现灯珠直射形成的光斑，也不会因为距离太远导致光效损失。在做设备内部的状态指示灯、小型设备的局部照明设计时，这类成熟的模组结构也可以直接移植使用，只需要根据实际需要的亮度调整灯珠的色温与功率，不需要重新开模做外壳结构，能够大幅缩短产品的开发周期，降低开模的成本风险。
