富恩特60W车载DC-DC电源转换器结构设计

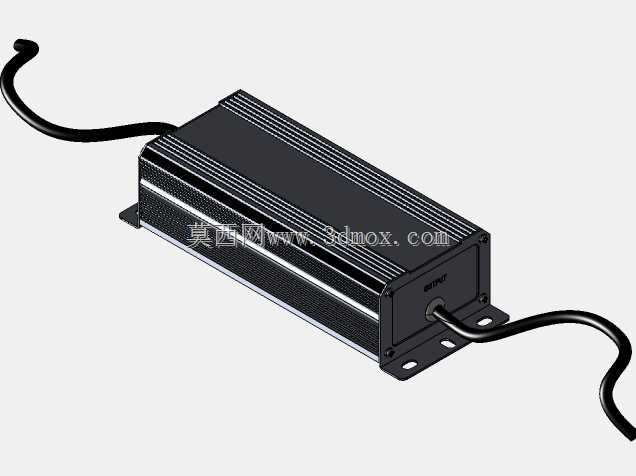

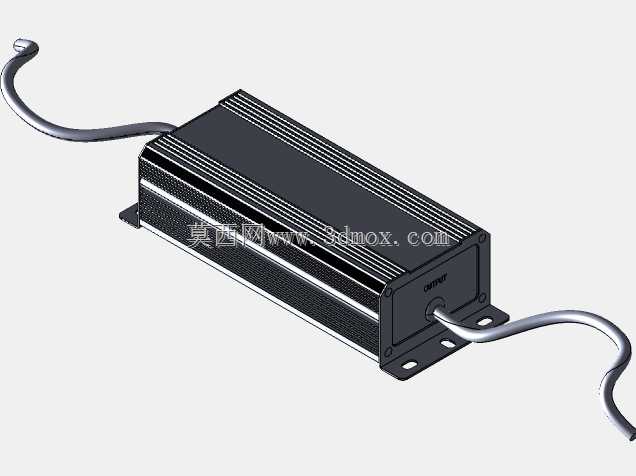

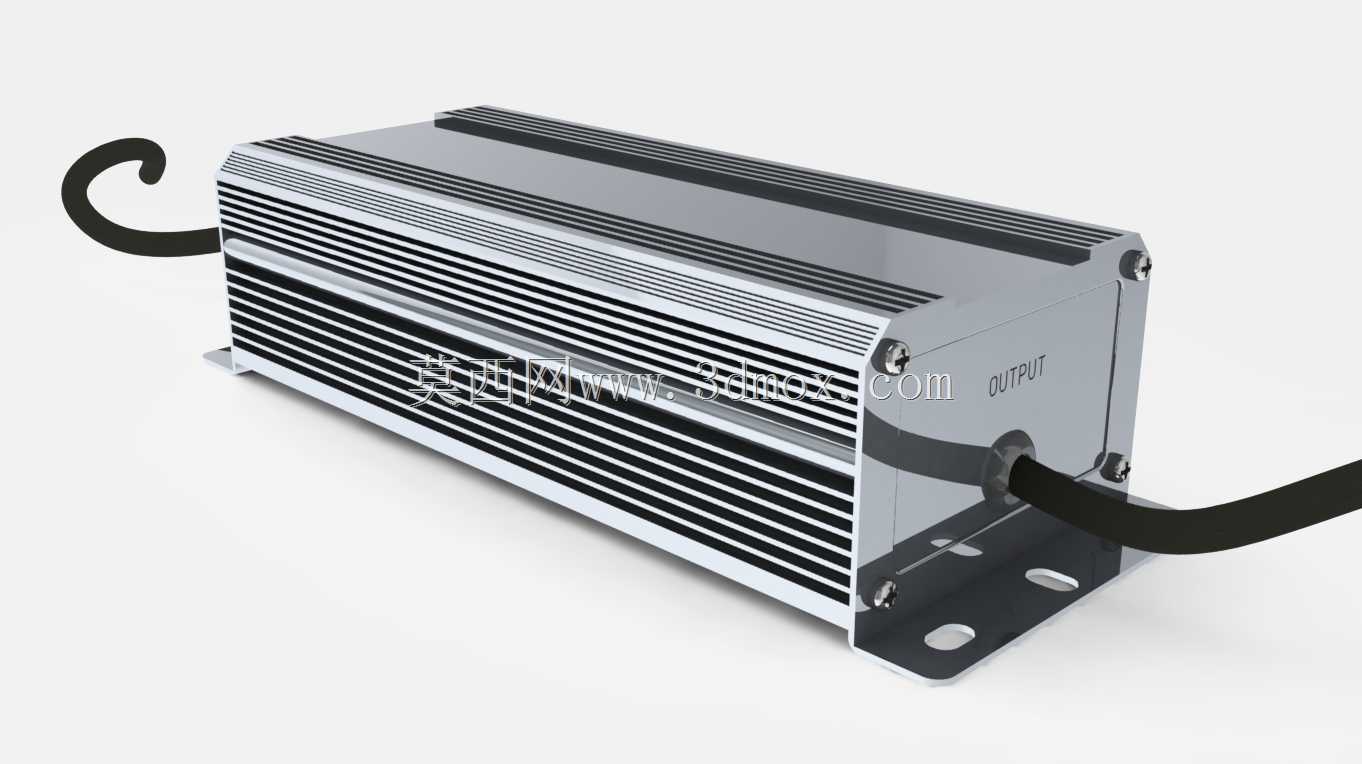

　　这款60W功率等级的DC-DC电源转换装置，在车载低压供电系统、户外移动供电场景、小型工业设备分布式供电节点中有着广泛的适配空间，核心作用是将输入端波动范围较大的直流电压，转换为后端负载所需的稳定直流输出，为车载通讯模块、小型传感终端、户外LED照明模组、便携检测仪器这类对供电稳定性有明确要求的负载提供可靠的电力支撑。从结构设计的角度拆解，整机采用拉伸铝型材作为主体壳体，壳体外表面直接加工出平行排布的散热齿结构，没有额外加装独立散热风扇，属于典型的自然散热方案，这种设计思路一方面是为了匹配60W功率等级下的器件发热总量，通过铝型材本身的高导热特性将内部功率器件的工作热量快速传导到壳体表面，借助散热齿增大与空气的接触面积完成热交换，

　　另一方面也规避了风扇转动带来的机械磨损、积灰、运行噪音问题，更适配车载、户外这类存在持续振动、粉尘侵扰的使用环境，能有效提升整机的无故障运行时长。壳体两端采用端板封盖的装配形式，输出端的端板上预留了清晰的输出标识，避免现场接线时出现正负极反接的操作失误，输入端与输出端的线缆都采用侧出式的走线设计，线缆与壳体衔接位置做了防拉扯的应力释放结构，能抵消设备安装、使用过程中线缆受到的拉拽作用力，避免线缆与内部PCB焊点脱开造成断路故障。底部的安装支架采用折弯成型的金属板材，与铝型材壳体通过螺丝刚性连接，支架上开设有两个长圆形的安装固定孔，这类孔型的设计是为了抵消安装面的加工公差，现场安装时可以在一定范围内调整设备的固定位置，

　　降低对安装基座孔位精度的要求，安装时可以通过螺栓穿过固定孔将设备锁附在设备舱的安装梁、机柜内壁或者车载安装支架上，安装边界需要预留至少10mm的周边间隙，保证散热齿周边的空气可以自然流通，避免被周边结构件遮挡散热路径造成热量堆积。内部结构布局上，功率器件会直接通过导热绝缘垫贴合在铝壳的内壁上，最大化缩短热传导路径，PCB板与壳体之间预留足够的电气安全间隙，满足低压直流供电场景下的绝缘耐压要求，输入输出端的滤波电容、功率电感、整流器件都按照电流回路的走向排布，尽可能缩短大电流回路的走线长度，降低线路自身的损耗与电磁干扰，适配对电磁兼容性有要求的车载、工业场景。在实际选型适配时，需要注意设备的安装面要尽可能选择平整的金属结构面，

　　既可以保证安装固定的稳定性，也能通过安装面辅助传导一部分热量，进一步提升设备的过载能力，接线时要根据负载的峰值电流选择对应线径的连接线缆，避免线缆过细造成的线损过大、线缆发热问题，设备的防护等级可以满足常规室内、车载设备舱的使用要求，不适合直接暴露在露天淋雨、长期高湿度凝露的环境中使用，如果要在这类特殊场景使用需要额外增加外置的防护外壳。从建模的细节来看，铝型材的散热齿齿厚、齿间距都经过热仿真校核，既保证了足够的散热面积，也兼顾了铝型材拉伸加工的工艺可行性，不会出现齿厚过薄造成加工变形、齿间距过小造成积灰难以清理的问题，端板与铝型材的配合采用止口定位结构，装配时可以快速对齐螺丝孔位，提升批量装配的效率，底部安装支架的折弯角度、固定孔的中心距都匹配行业内同功率等级电源设备的通用安装尺寸，可以直接替换同规格的老旧设备，不需要重新加工安装孔位，降低现场改造的工作量。
