路德维希超音圈套鼓配套支架结构设计

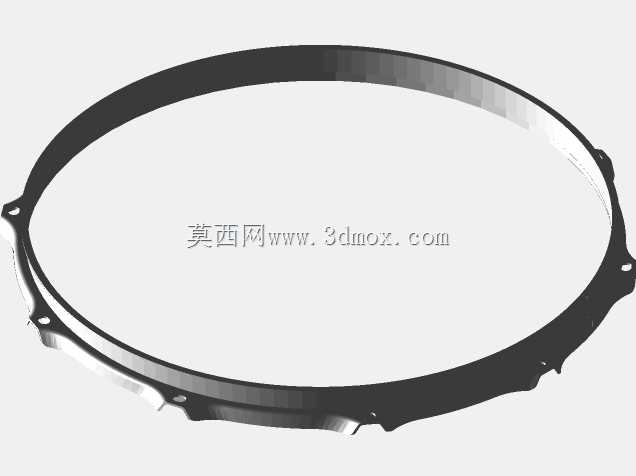

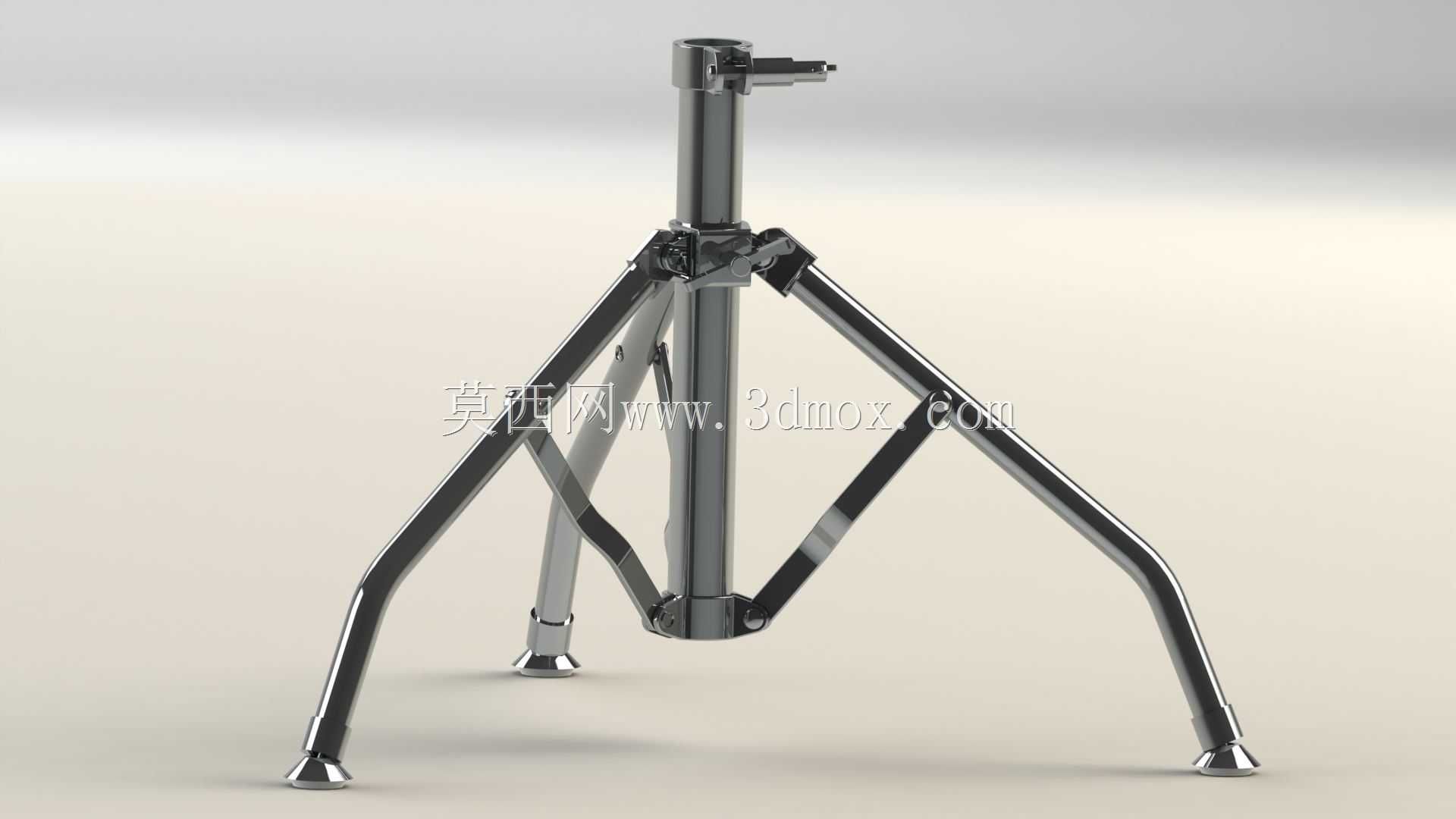

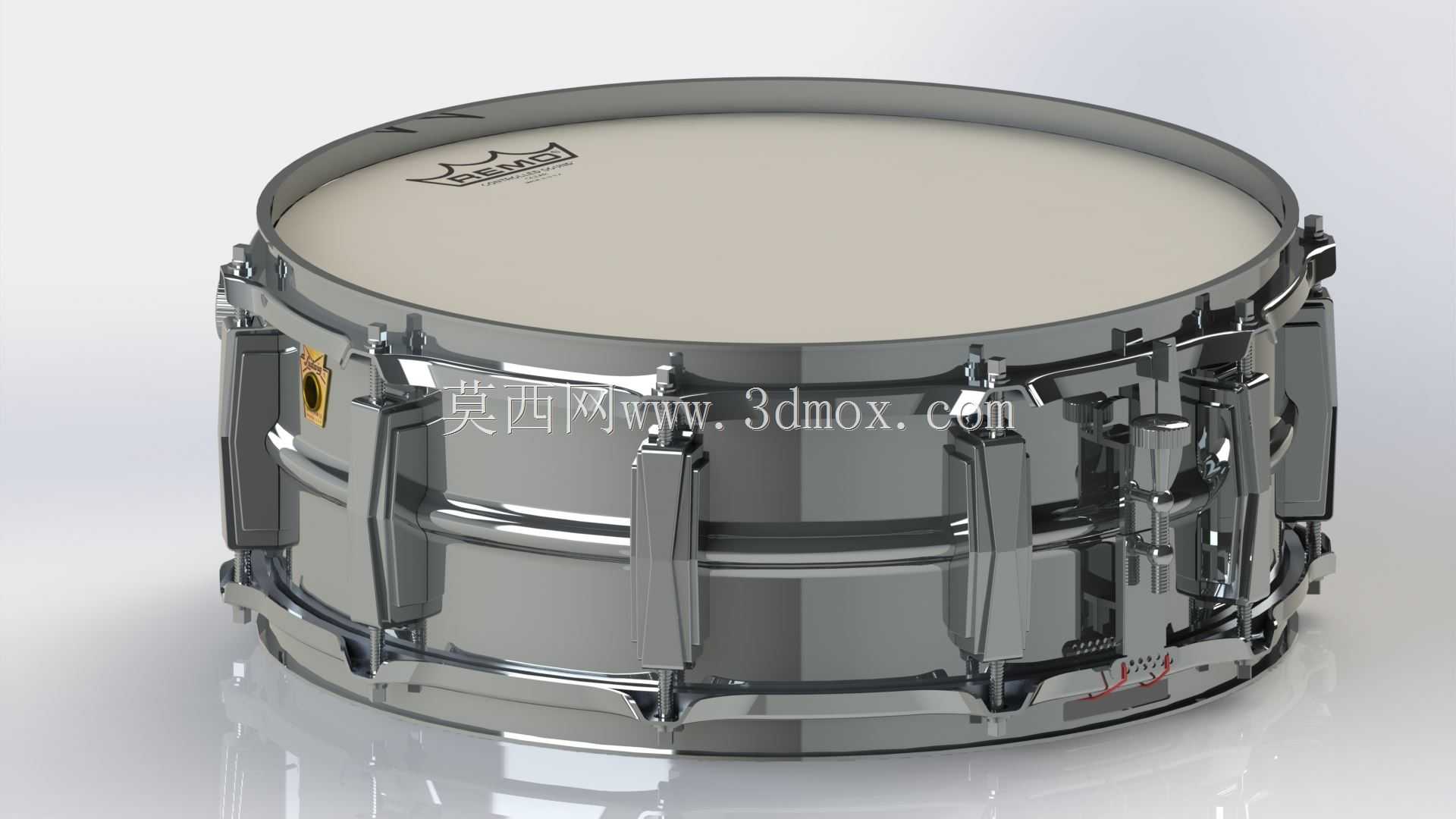

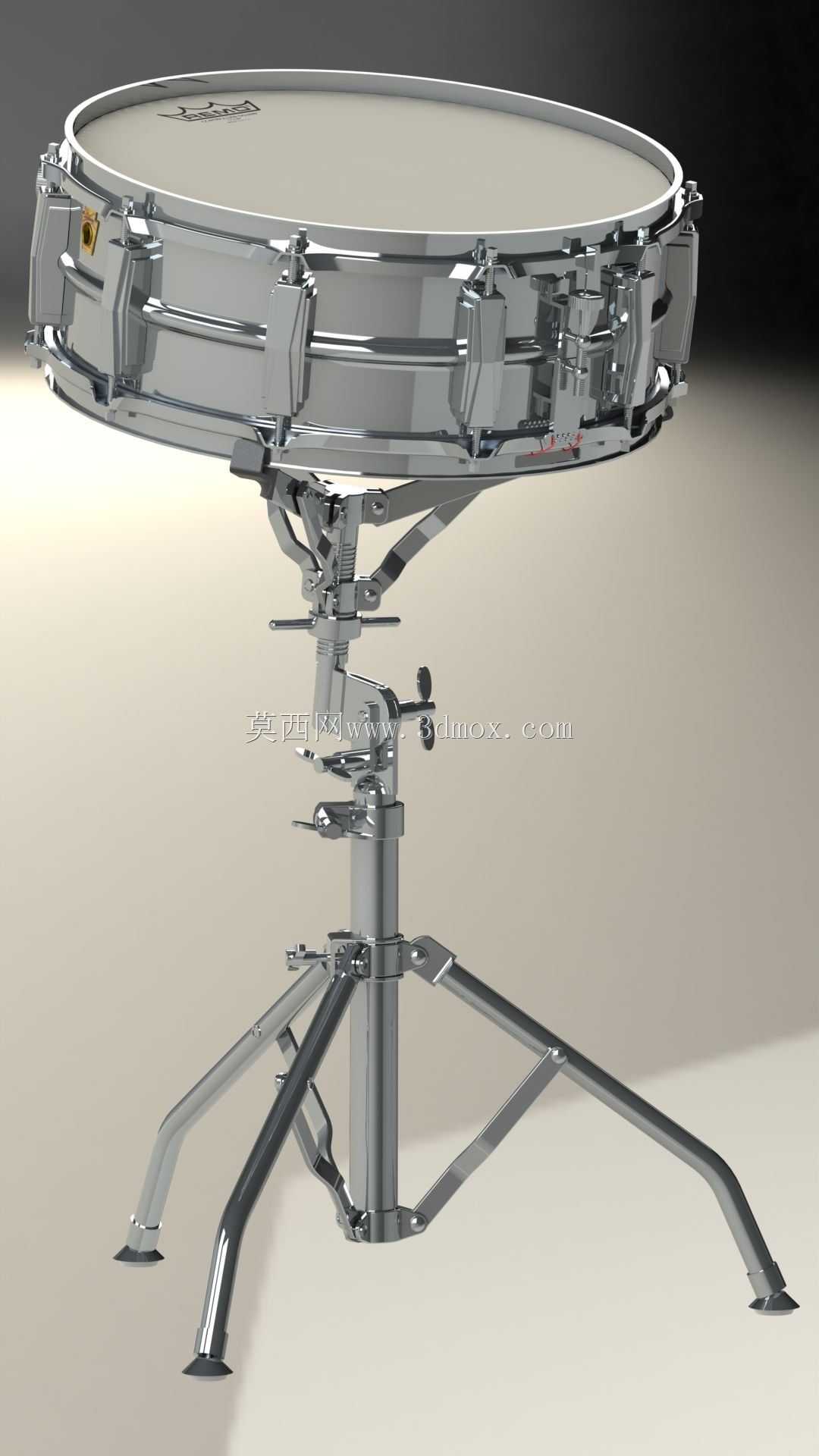

　　这套带支架的军鼓结构，核心服务于现场演出、录音棚拾音、日常练习三类核心场景，不同场景下对结构的稳定性、调节便捷性要求各有侧重，设计阶段需要兼顾多场景的适配边界。先从安装边界说起，鼓身采用标准14英寸军鼓规格，鼓腔上下压圈的卡接位预留了3mm的调节余量，适配不同厚度的鼓皮张紧需求，压圈上的张力螺丝均匀分布10处，每颗螺丝的调节行程为8mm，可实现鼓皮张力的精细调校，满足不同音乐风格对军鼓音色的差异化要求。配套的三脚支架采用可折叠式结构设计，三条支脚展开后最大支撑直径为720mm，收拢后直径仅为180mm，支脚末端配备橡胶防滑脚垫，脚垫与地面接触面积为28mm直径的圆形结构，既可以在光滑的舞台地板上提供足够的静摩擦力，

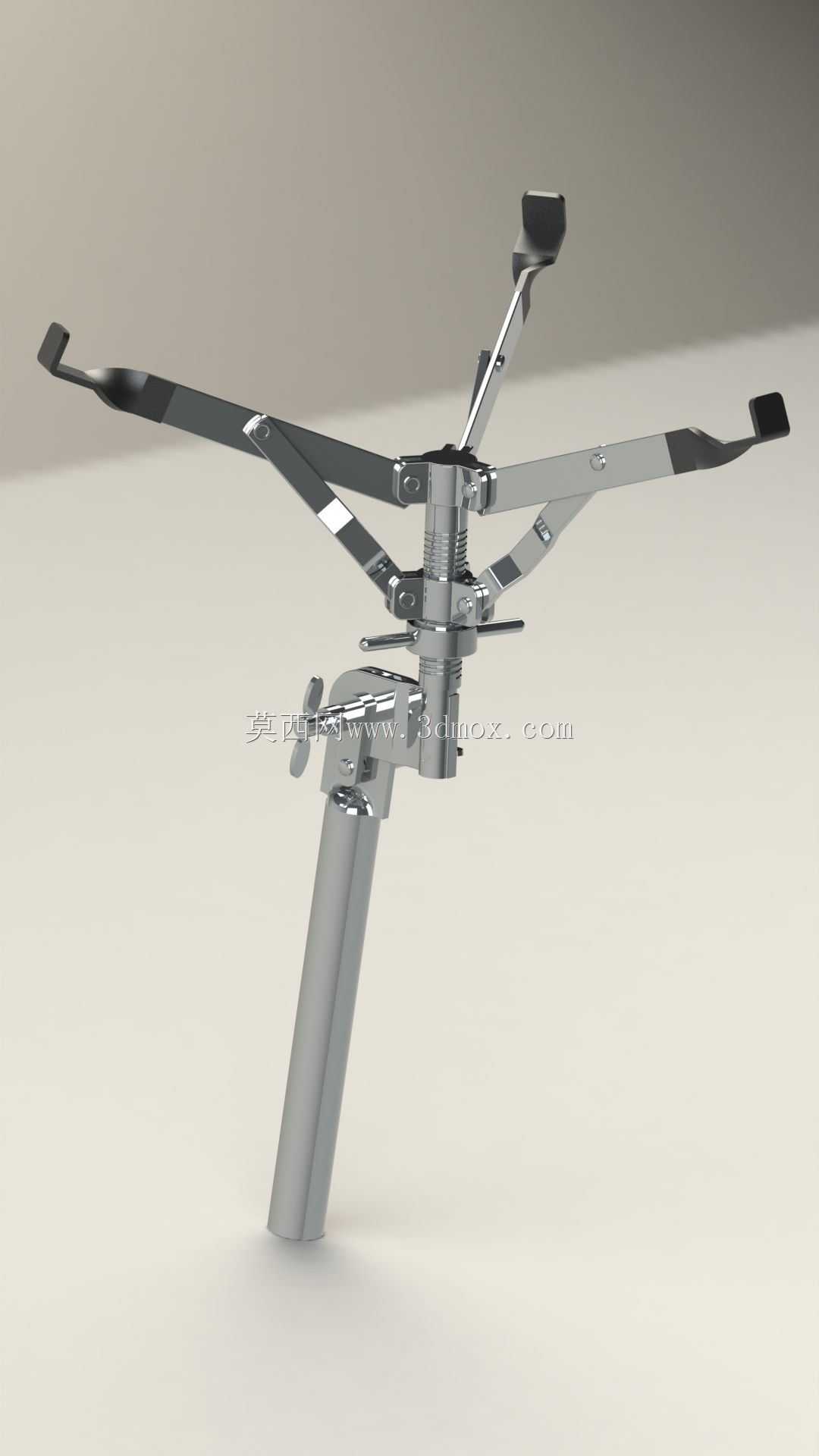

　　避免演奏过程中鼓身移位，也不会对木质地板、演播室地胶造成刮擦损伤。支架的中心立柱采用双层套管伸缩结构，内管直径25mm，外管直径32mm，调节区间为450mm至750mm，适配不同身高的演奏者坐姿演奏需求，锁紧机构采用偏心凸轮式快拆结构，扳动角度为15度即可实现锁紧与释放，相比传统螺纹锁紧结构，调节效率提升60%以上，且长期使用后不会出现螺纹滑牙导致的锁紧失效问题。鼓身与支架的连接部位采用万向球头调节结构，球头直径为40mm，可实现鼓身前后倾斜15度、左右旋转360度的角度调节，调节到位后通过侧面的旋钮压紧锁紧，旋钮的握持部位做了滚花处理，即使手上有汗渍也能施加足够的锁紧力矩，不会出现打滑。鼓身的金属构件全部采用镀铬表面处理，

　　镀层厚度为0.02mm，既保证了外观的金属质感，也具备良好的防锈能力，适配演出场景下可能遇到的温湿度变化，避免长期使用后出现锈蚀影响外观与结构精度。张力螺丝的头部采用内四方结构，配套专用的鼓钥匙调节，和行业通用的鼓钥匙规格完全兼容，演奏者无需额外配备专用工具即可完成日常的鼓皮调校。支架的三条支脚与中心立柱的连接部位采用铰接结构，铰接轴直径为8mm，铰接位预留了0.1mm的配合间隙，保证支脚展开与收拢过程顺畅无卡滞，同时铰接位设置了定位卡点，支脚展开到最大角度时会自动卡入定位位，避免使用过程中支脚意外收拢导致设备倾倒。从实际使用的功能特性来看，整套结构的总重量控制在5.2kg，既保证了演奏时的结构稳定性，

　　不会因为敲击产生明显的晃动与共振杂音，也具备足够的便携性，方便乐手外出演出时携带搬运。鼓腔下沿的响弦固定结构也做了适配设计，响弦调节器的拨杆位于鼓身侧面，拨动手感阻尼适中，可快速实现响弦的贴合与释放，切换不同的演奏音色。在设计思路上，整套结构优先保证结构可靠性与调节便捷性，所有运动部件的配合公差都经过反复校核，既不会因为间隙过大产生旷量，也不会因为间隙过小导致调节卡滞，金属构件的壁厚全部经过强度校核，在1.5倍额定载荷的测试条件下，所有受力部件的变形量不超过0.05mm，完全满足长期高频使用的强度要求。针对录音棚使用场景，支架的所有连接部位都做了防共振处理，金属接触位预留了微小的阻尼垫片间隙，避免敲击时金属构件之间产生共振杂音，影响录音拾音效果。针对户外演出场景，镀铬层的耐盐雾性能达到48小时以上，即使在海边等湿度较大、盐雾浓度较高的演出环境下，也不会短时间内出现镀层锈蚀脱落的问题。支脚的展开角度设计为120度均匀分布，重心始终落在支撑面的中心位置，即使演奏过程中对鼓身施加较大的敲击力，也不会出现侧翻风险。中心立柱的伸缩管内部设置了限位结构，调节到最高位置时不会出现内管脱出的问题，避免设备损坏。万向球头的锁紧压力经过调校，锁紧后可承受15kg的侧向力不发生角度偏移，完全满足正常演奏过程中的受力需求。整套结构的所有零部件都采用行业通用的规格标准，易损件比如橡胶脚垫、张力螺丝、快拆扳把都可以单独更换，降低长期使用的维护成本。
