HO比例燃气电力轨道车车体结构设计

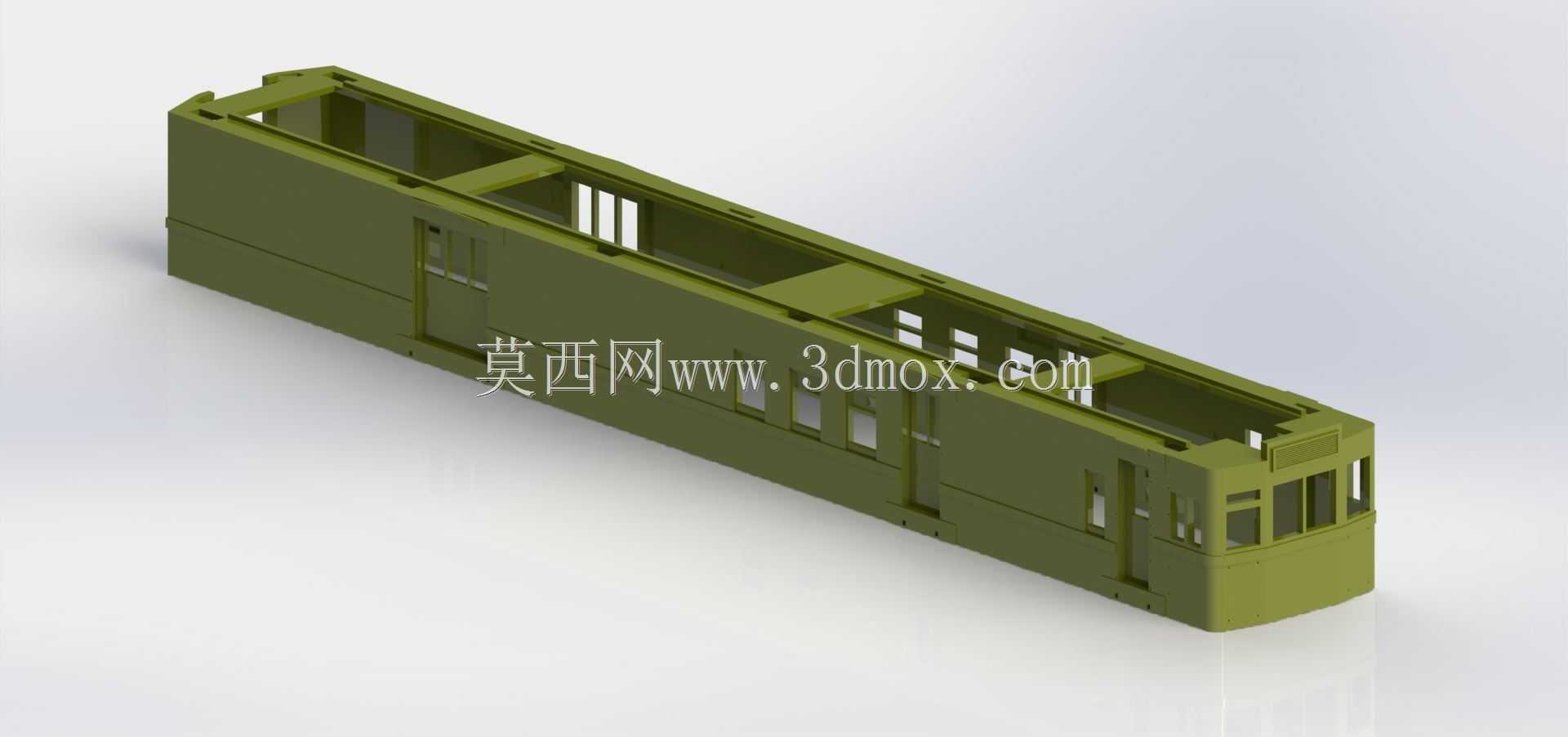

　　该结构针对HO比例仿真轨道车的车体部分进行设计，还原明尼阿波利斯至圣路易斯线路运营的GE#29型燃气电传动轨道车的车体特征，适配静态收藏展示与动态模型改装的双重应用场景，可用于铁道模型爱好者的自制改装、沙盘场景搭建以及小比例轨道车辆的结构验证场景。设计过程中优先考虑与市售成熟动力走行部的适配性，车体下部安装接口完全匹配Bachmann同类型机车的动力框架安装点位，无需额外对动力部分进行切削改造即可完成组装，降低模型制作的改装门槛。车体整体采用分舱式结构布局，前端设置独立驾驶室区域，预留了前窗、侧窗的安装槽位，可直接复用同系列Bachmann机车的原厂车窗玻璃与车顶配件，减少重复开模或自制配件的工作量，提升成品的外观还原度。

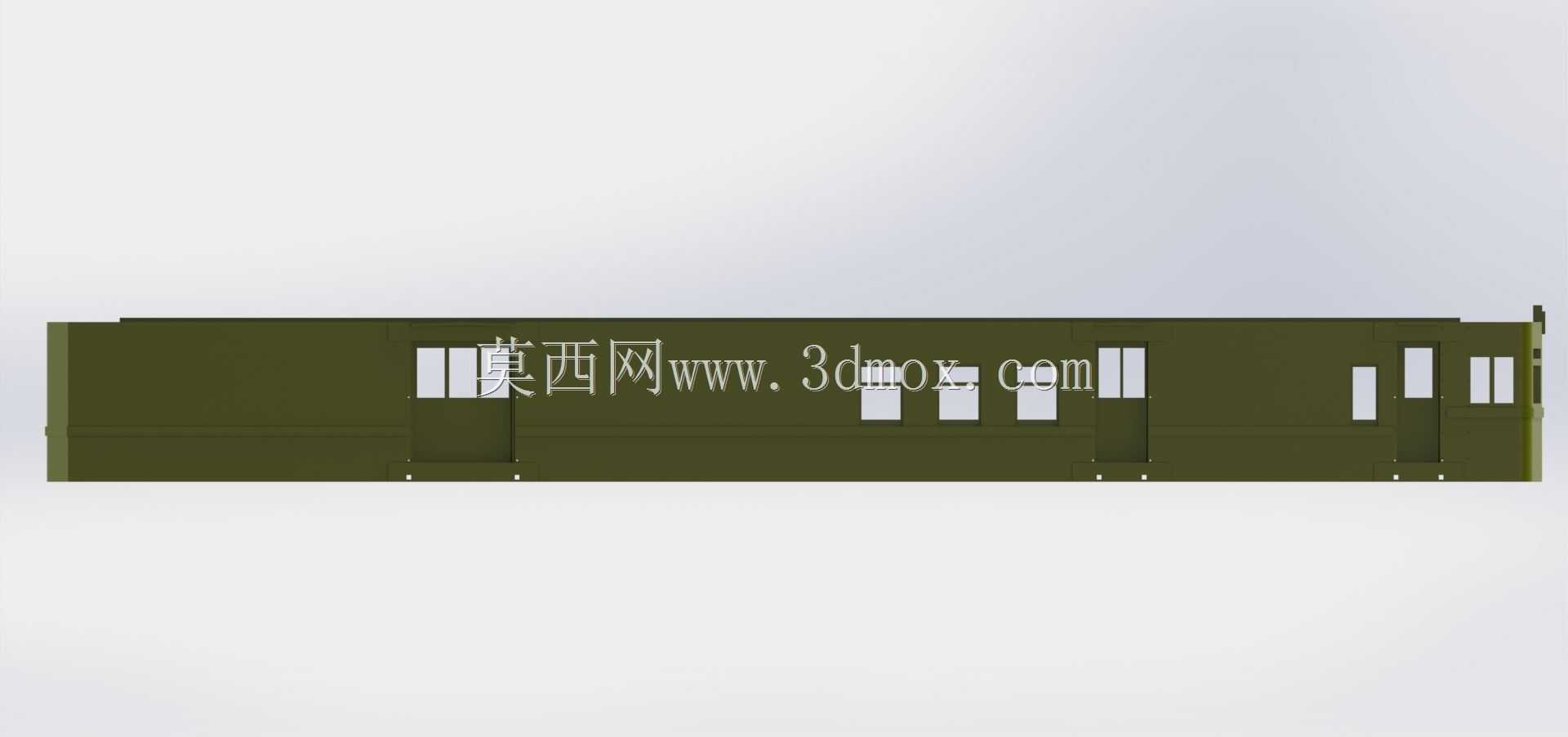

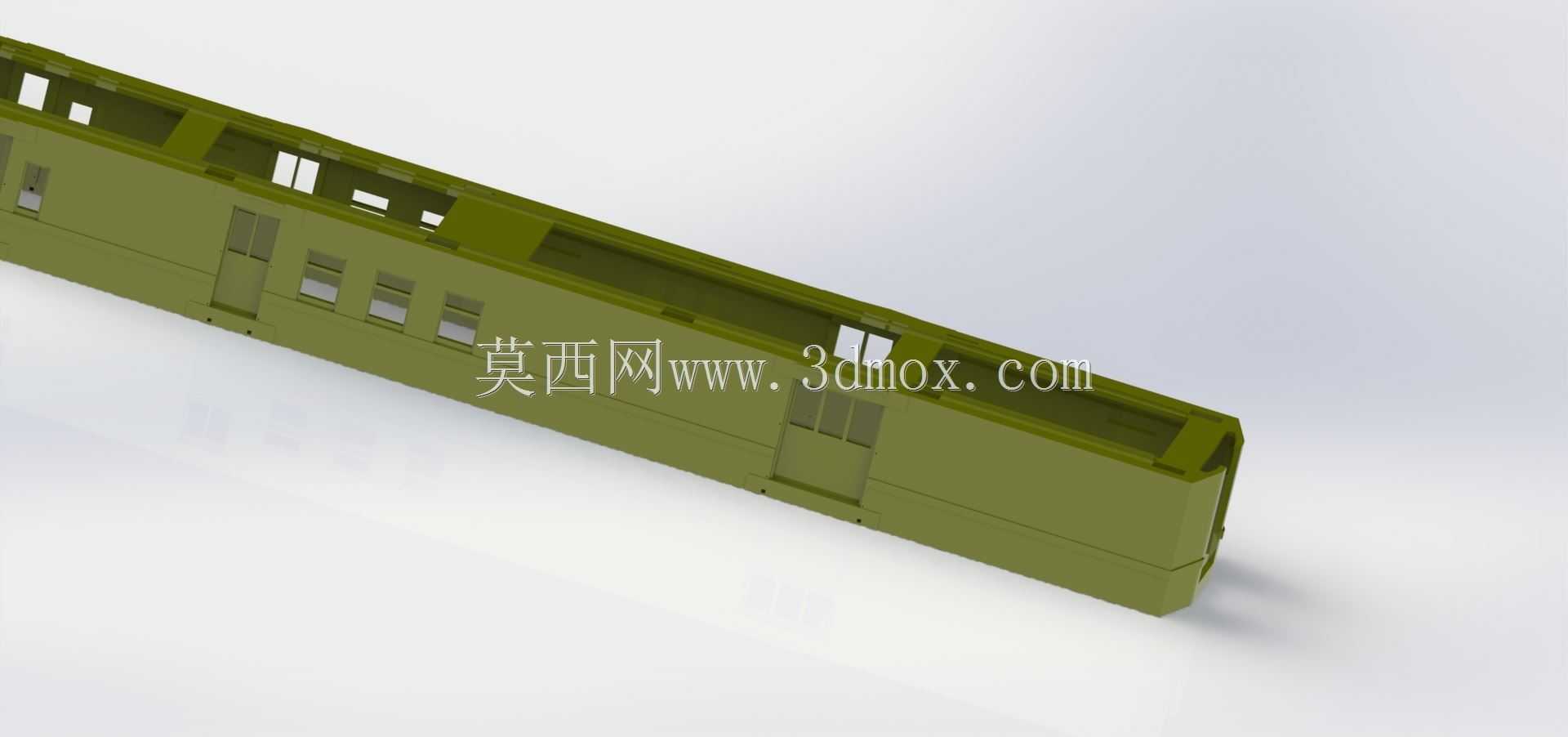

　　车体中部依次设置行李舱与铁路邮局舱段，取消了常规客运车厢的乘客舱布局，匹配该型轨道车牵引客运车厢、承担行包与邮件运输的实际运营功能，舱段之间设置内部加强筋结构，在保证薄壁壳体轻量化的同时避免3D打印过程中出现壳体变形问题，提升打印成品的结构强度。车体侧面设置多组舱门结构，对应实车的行李装卸舱门、工作人员通道门以及邮运舱的投递口结构，所有凸起与凹陷结构均按照HO比例1:87的缩放比例进行尺寸校核，保证外形比例与实车一致，避免比例失真。安装边界方面，车体底部的安装孔位间距、定位凸台尺寸完全匹配对应动力底盘的安装基准，车体总长度、宽度以及高度均控制在对应动力底盘的承载范围内，车体内腔预留了足够的走线空间，可容纳数码音效芯片、

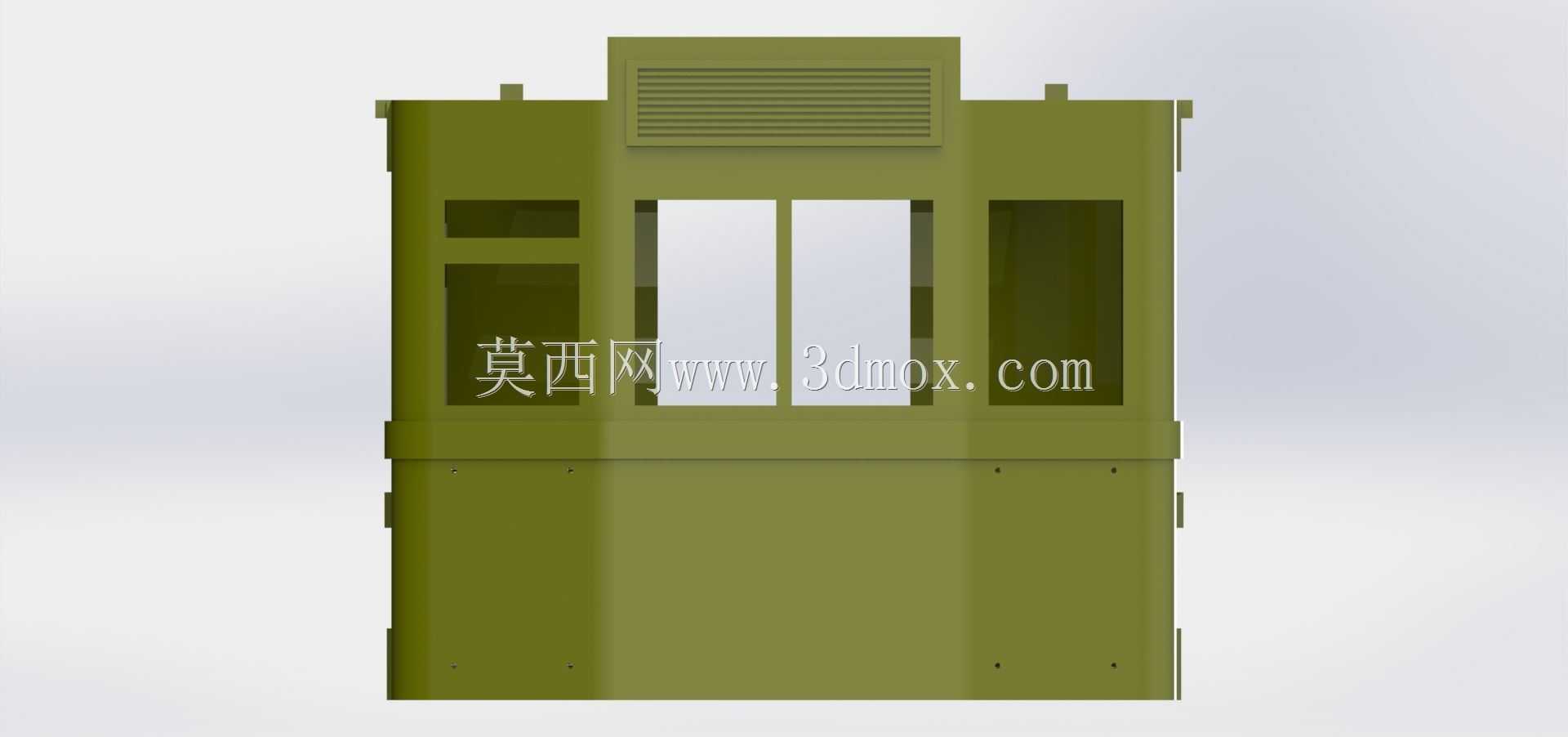

　　灯光模块的布线与安装，满足模型玩家的数码化改装需求。车体外壳的壁厚设置为1.2mm，兼顾FDM与光固化3D打印的工艺要求，薄壁处设置0.8mm的过渡圆角，避免打印过程中出现应力集中导致的开裂问题，车窗开口边缘设置0.3mm的定位台阶，方便亚克力或原厂玻璃配件的粘接固定，无需额外打磨调整。车头部分的端面结构还原实车的曲面过渡特征，前照灯、风挡玻璃的安装位均预留对应尺寸的凹槽，可直接安装通用的HO比例机车灯光配件与风挡零件，侧面的通风口、扶手等细节采用浅浮雕结构设计，既保证细节还原度，又避免细小结构在打印或组装过程中发生断裂。设计过程中针对3D打印的工艺特性做了多处优化，所有悬空结构均添加了45度以内的自支撑角度，

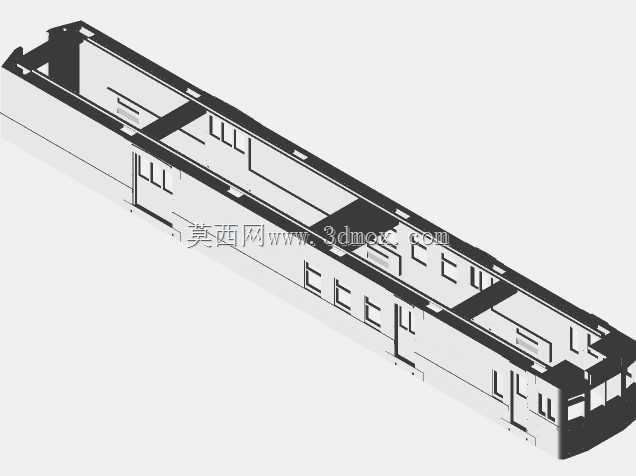

　　减少打印时的支撑材料用量，同时降低支撑拆除后的打磨工作量，车体内部的横向加强筋沿车体长度方向等距分布，筋条高度3mm，厚度1mm，既能够提升壳体的抗扭刚度，又不会过多增加打印耗材的用量。该结构可直接用于3D打印制作成品车体，组装完成后可搭配对应走行部、转向架配件组成完整的轨道车模型，适配HO比例铁道沙盘的场景布置，也可作为小比例轨道车辆车体结构设计的参考案例，为同类仿真模型的结构设计提供尺寸与布局参考。
