壁挂式小型电气盘柜壳体结构设计

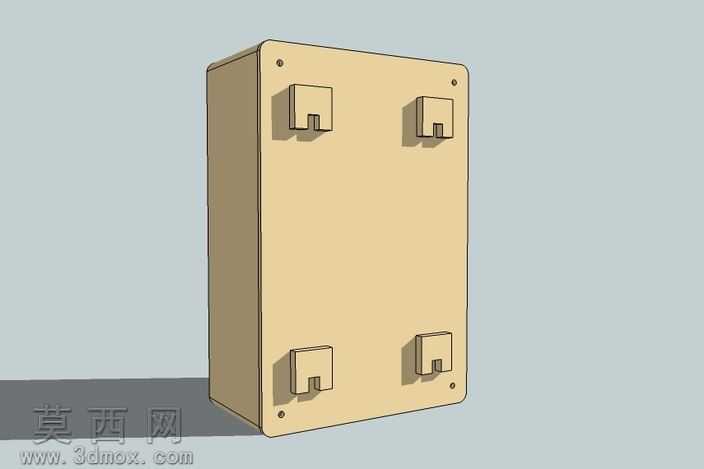

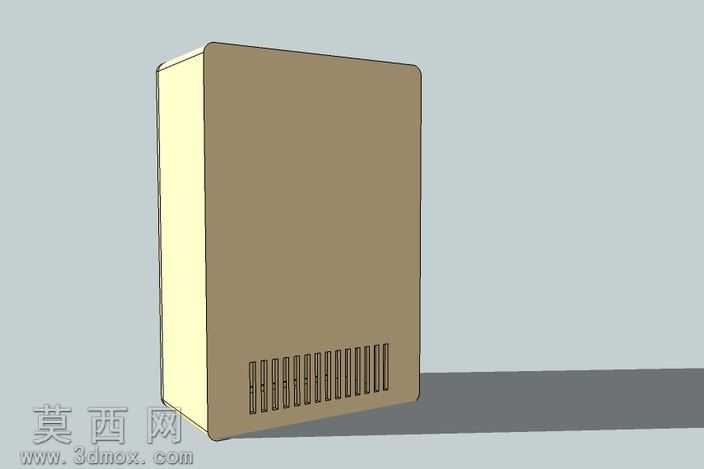

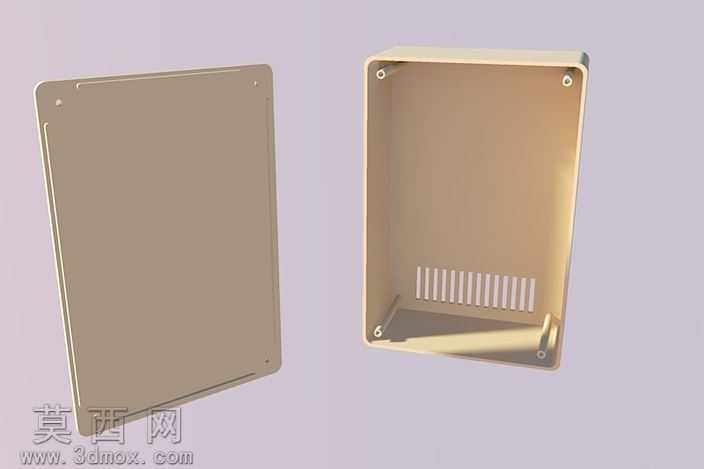

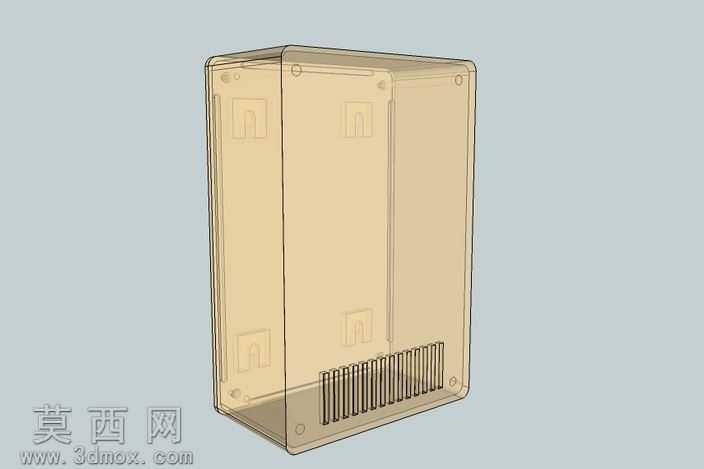

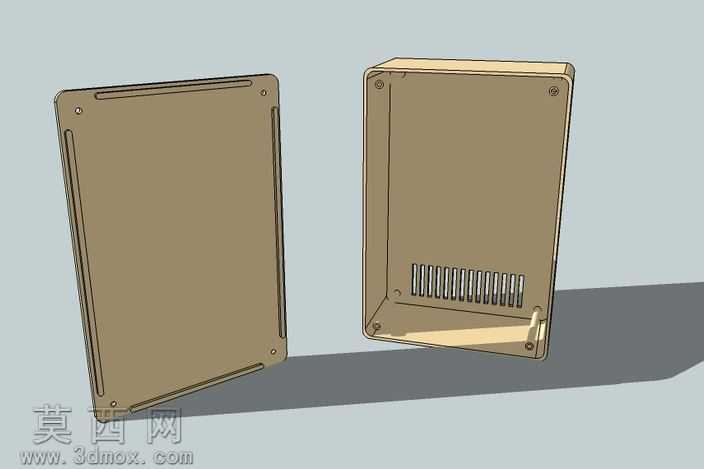

本作品为壁挂式小型电气盘柜的三维设计成果，建模阶段采用参数化建模逻辑，先完成整体外轮廓的尺寸约束设定，确定壳体的长宽厚比例适配小空间壁挂安装场景，再拆分出盒体主体与配套盖板两个独立部件，分别对两个部件的细节特征进行逐一构建。盒体主体部分，首先在四个边角位置设计内凹式安装柱，柱体中心预留螺丝过孔，用于和盖板完成锁紧固定，安装柱与盒体内壁做圆角过渡处理，避免应力集中导致的结构开裂；盒体底部一侧设计多道平行的通风格栅，格栅采用等距排布的窄缝结构，既可以保障内部电气元件工作时的散热通风需求，又能阻挡大尺寸异物进入柜体内部，格栅边缘做微小倒角处理，去除锐边避免加工或安装时划伤操作人员；盒体的四个边角同样做圆弧过渡，整体壁厚保持均匀一致，符合钣金折弯或塑料注塑的加工工艺要求，避免出现壁厚不均导致的加工变形问题。配套盖板为平板式结构，四个边角对应盒体安装柱的位置预留沉头螺丝孔，安装后螺丝头可以完全沉入盖板平面内，不会突出表面影响壁挂贴合度，盖板边缘做微凸的止口结构，与盒体开口处的内沿形成嵌合配合，安装后可以提升整体的密封防护性能，减少灰尘、水汽从拼接缝隙进入柜体内部的概率。材质渲染阶段，盒体与盖板均采用浅米黄色哑光塑粉质感，模拟实际电气柜体常用的喷塑工艺表面效果，哑光质感可以避免光线反射造成的炫目问题，同时该色系耐脏易清洁，适配工业现场、民用配电等多种使用场景；渲染时采用柔和的侧方自然光，清晰呈现出壳体的结构层次、边角过渡细节以及格栅的通透效果，真实还原成品的视觉质感。设计思路上，整体结构追求简洁实用，在满足电气元件容纳、安装固定、通风散热、基础防护的核心功能前提下，尽可能简化结构复杂度，降低加工生产的难度与成本，壁挂式的形态设计可以充分利用墙面空间，减少对地面或台面空间的占用，适合小功率配电、小型电气控制回路的安装使用场景，整体结构无多余冗余设计，各部位特征均服务于实际使用与加工需求。
