塑壳式三极切换紧凑断路器三维设计

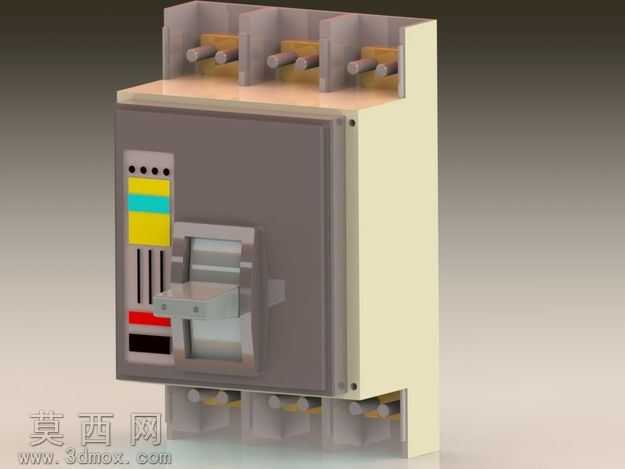

本作品为三极塑壳式切换断路器的三维建模设计，整体采用紧凑化布局思路，在满足电气安全间隙要求的前提下最大化压缩产品体积，适配狭小安装空间的使用需求。建模过程中首先依据低压断路器的通用安装尺寸规范搭建基准框架，先完成外部壳体的主体结构建模：上半部分为浅米黄色绝缘基座，预留三组进出线接线端子的安装位，每个接线位对应独立的隔弧腔结构，避免极间电弧窜动引发安全隐患；正面操作区域采用深灰色面板设计，预留操作手柄的活动行程空间，面板上依次排布状态指示色块、分合闸标识、参数标注区域，还原真实产品的人机交互布局。操作手柄部分采用分层建模，手柄基座为金属质感材质，握持区域做防滑纹理处理，手柄的活动角度严格匹配真实断路器的分合闸行程，可直观展示开关的动作状态。进出线端子部分还原了接线螺栓、压线板的细节结构，每个端子的位置对应内部触头的排布路径，保证电气连接路径的合理性。材质渲染阶段，绝缘壳体部分采用哑光阻燃塑料材质，调整粗糙度参数还原工程塑料的细腻磨砂质感；金属导电部件采用镀锌钢材材质，添加轻微的金属反光效果；操作手柄的活动部件采用亮面工程塑料材质，与面板材质形成视觉区分；状态指示区域分别采用黄、蓝、红、黑等醒目色块，清晰区分不同的工作状态标识。结构设计上重点还原了紧凑式断路器的内部腔体分隔，每个极的触头室、灭弧室安装位都做了独立的空间预留，外壳的安装卡扣、固定螺丝孔位都按照实际装配尺寸做了精准定位，保证模型可直接用于装配模拟、安装干涉检查等场景。建模全程遵循工业电气产品的设计规范，所有圆角、拔模斜度都符合注塑生产的工艺要求，既保证了外观的还原度，也兼顾了模型的工程实用性，可用于低压配电产品的方案展示、安装教学、布局模拟等多种场景。
