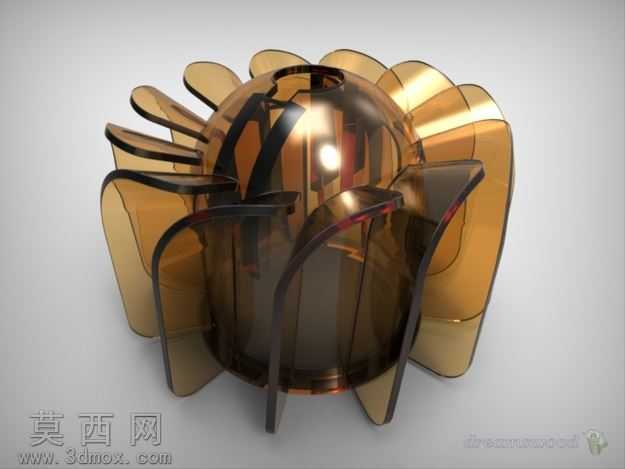

半透明琥珀质感离心风扇叶轮设计

本作品为离心式风扇叶轮三维建模设计，整体采用一体化包覆式结构布局，建模阶段以回转体为基础基体，先通过旋转特征构建中心轮毂的半球形导流基体，轮毂曲面采用大弧度过渡设计，可有效降低进气端的气流紊流损耗，避免气流在轮毂中心区域形成涡流死角。叶片部分采用变曲率空间曲面设计，建模时先绘制单叶片的空间引导线，通过多截面曲面放样生成叶片基础形态，再对叶片的进气边、出气边做圆角过渡处理，所有叶片沿轮毂中心轴做圆周阵列，阵列过程中严格控制叶片的安装角度与间距，保证每片叶片的曲面形态完全一致，避免因叶片形态偏差导致运转时出现动平衡问题。叶片外侧设置环形围带结构，围带与叶片外边缘做一体化布尔合并，既可以约束气流沿叶片径向导出，提升风压输出效率，也能增强叶轮整体的结构强度，降低高速运转时的叶片形变风险。材质与渲染阶段，整体采用半透明琥珀色工程塑料材质，调整材质的折射度与透光参数，模拟透明PC材质的通透质感，同时添加轻微的反射属性，还原塑料表面的高光反射效果，轮毂区域的材质透明度略低于叶片区域，突出中心结构的厚重感。场景布光采用多光源组合方案，主光源从斜上方打亮叶轮主体，突出叶片曲面的弧度变化，辅助光源补充暗部细节，避免叶片间隙出现死黑区域，背景采用浅灰色渐变背景，将视觉焦点集中在叶轮本身的结构与材质表现上。设计过程中充分考量流体力学特性，叶片的弧度从进气端到出气端逐步收窄，可引导气流沿叶片曲面平滑加速，相比传统直叶片结构，能有效降低气流切割产生的风噪，同时提升风量输出效率，整体结构无多余拼接缝隙，适配注塑一体成型的生产工艺，可直接用于家用散热风扇、通风设备的产品开发环节，建模过程中所有特征均保留参数化历史记录，可根据实际使用需求调整叶片数量、轮毂直径、叶片角度等核心参数，快速适配不同风压、风量要求的应用场景。
