前倾式多翼离心风轮结构三维设计

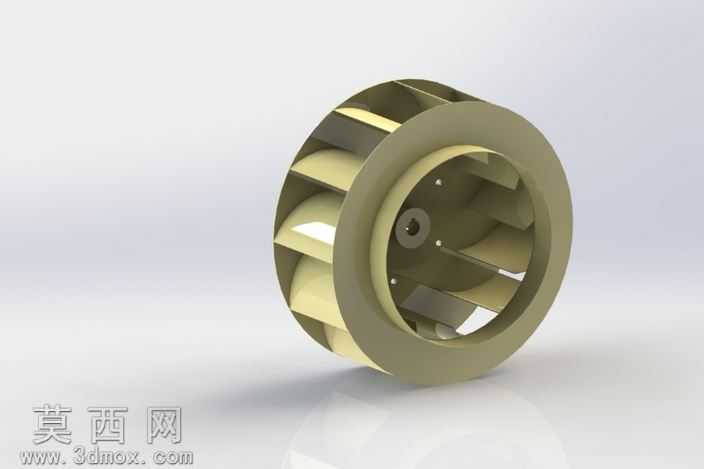

本作品为前倾式多翼离心风轮的三维参数化建模成果，建模过程中严格遵循流体机械叶轮的设计规范，首先通过基准面搭建确定风轮的核心定位基准，以旋转凸台特征生成风轮的外圈轮缘与中心轮毂基体，轮毂处预留的安装孔位完全匹配常规风机的电机轴装配尺寸，孔位周边的定位小孔按照圆周阵列规则均匀排布，保证风轮安装后的动平衡性能。叶片部分采用前倾式圆弧翼型截面设计，先绘制单个叶片的截面草图，通过拉伸薄壁特征生成单片叶片实体，再以轮毂中心轴为阵列轴，按照等角度圆周阵列规则生成全部叶片，阵列过程中反复校验叶片与轮缘、轮毂的衔接位置，确保所有结合面无间隙、无重叠，避免后续流体仿真或工程出图时出现几何错误。材质渲染阶段，轮缘与轮毂部分采用哑光军绿色工程塑料质感，模拟实际生产中常用的玻纤增强PP材质的表面效果，叶片部分采用浅米黄色哑光材质，区分不同结构部件的同时还原真实风轮的材质搭配，渲染时添加柔和的环境漫反射光，清晰呈现叶片间的流道间隙、轮毂安装位的细节结构，避免光影过强遮挡结构特征。设计思路上，该风轮针对低压大流量的通风场景优化，多叶片密集排布的结构可以在较低转速下获得较大的进气量，叶片的圆弧曲面经过曲率连续校验，保证气流沿叶片表面流动时的顺滑度，降低风阻与运转噪音，轮缘的宽度与叶片轴向长度匹配，避免气流从轮缘侧泄漏，提升风轮的送风效率。建模全程保持特征参数可编辑，后续可根据不同的风量风压需求，调整叶片数量、叶片曲率、轮缘直径等参数，快速衍生适配不同功率风机的风轮模型，整体模型几何公差控制合理，所有圆角、倒角特征均按照实际注塑生产的工艺要求添加，避免出现尖锐棱角导致的生产加工问题，可直接用于后续的流体仿真分析、3D打印手板验证或者注塑模具开模参考。
