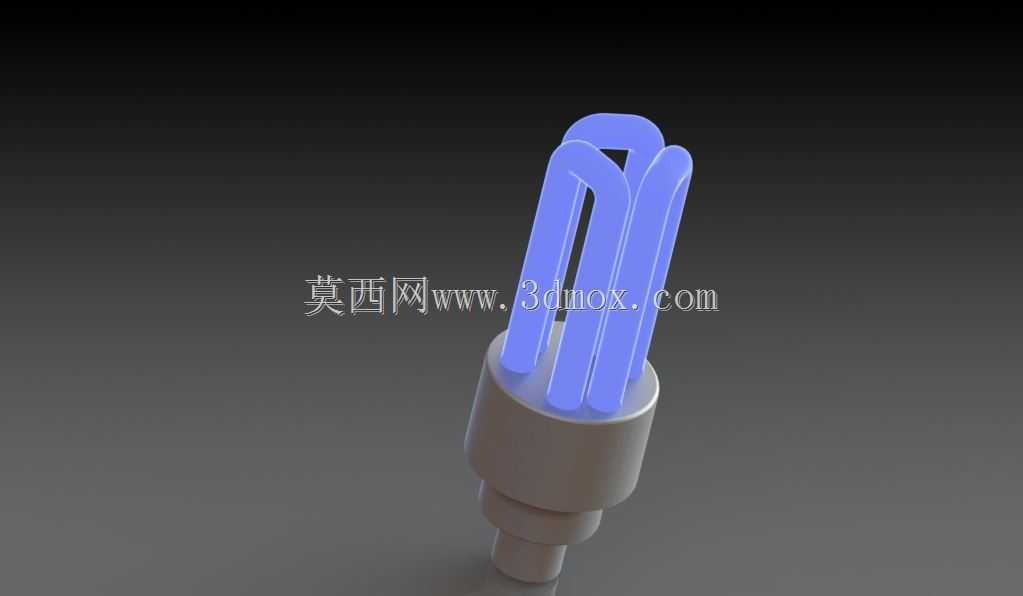

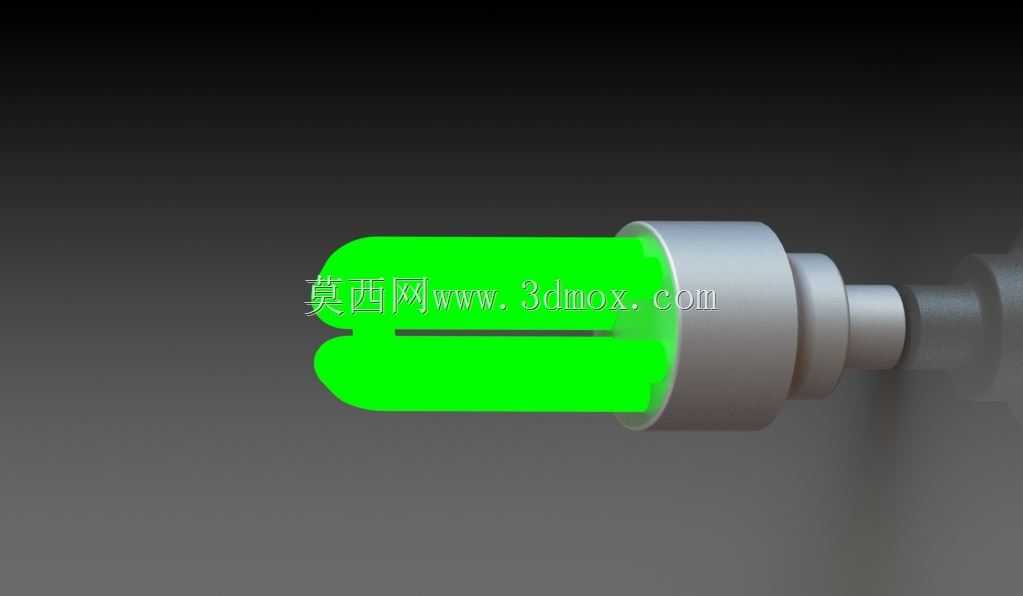

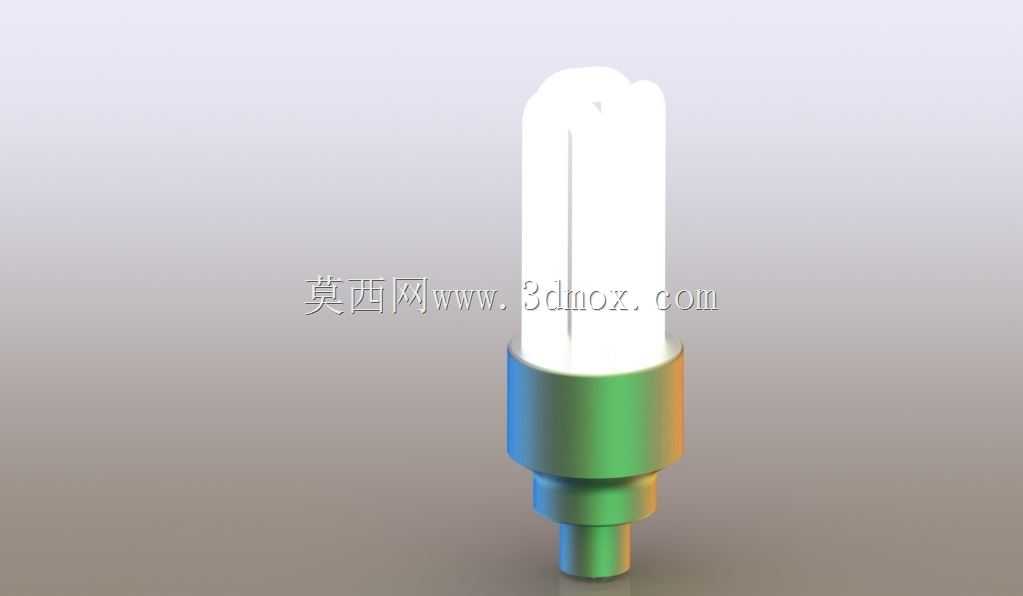

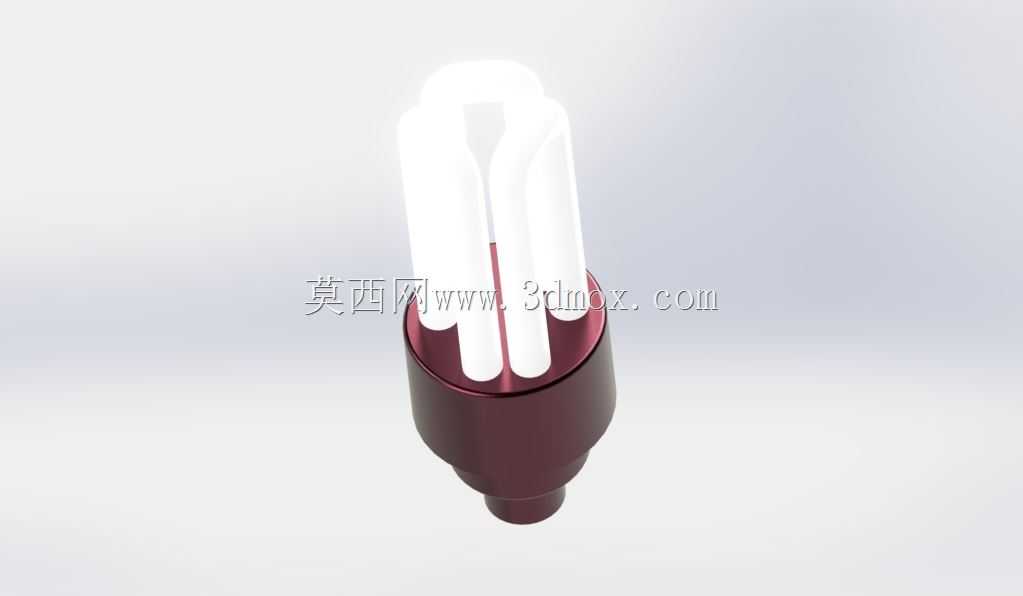

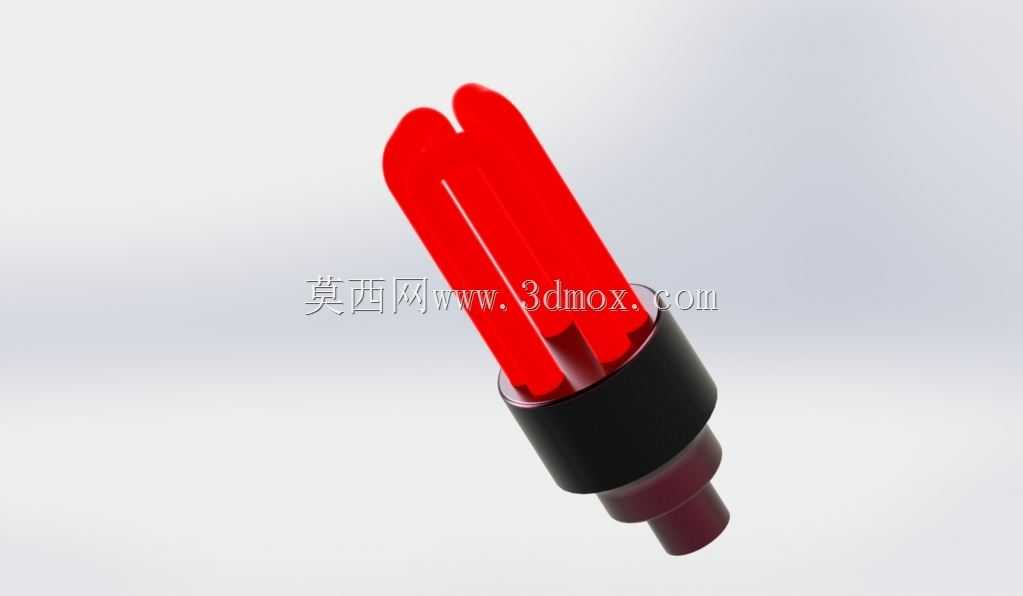

紧凑型U型节能荧光照明灯具三维结构

　　日常民用与商用场景里的紧凑型节能荧光灯，是替代传统白炽灯的主流照明器件，这套三维结构完整还原了成品灯具的全部装配细节，可直接用于照明产品结构验证、配套灯具开模参考、照明场景装配仿真等工作。从实际应用场景来看，这类灯具覆盖家庭室内顶灯、壁灯、台灯的替换光源，办公区域格栅灯盘嵌入式光源，商超展柜辅助照明光源等多个场景，适配绝大多数标准E27/E14螺口灯座，安装时无需额外改造原有线路，直接替换同接口白炽灯即可完成升级，相比传统白炽灯能降低七成以上的照明功耗，同时使用寿命提升五倍以上，是民用照明领域普及率极高的光源品类。从产品功能特性来看，该结构还原的U型三管排布设计，在有限的灯具体积内最大化延展了荧光粉涂层的发光面积，相比同功率单U、

　　双U结构发光效率提升15%左右，灯管采用弯折成型的玻璃管结构，内壁均匀涂覆三基色荧光粉，管内充入低压汞蒸气与惰性辅助气体，通电后通过电极激发汞原子释放紫外线，再由荧光粉转化为可见光，发光色温覆盖2700K暖白光到6500K正白光区间，可适配不同场景的照明氛围需求。灯头部分采用阻燃电木材质注塑成型的螺口结构，外壁压制标准螺纹牙型，内部设置两个导电触点，分别对应火线与零线接入，触点与灯管电极之间通过内置的电子镇流器电路板完成连接，镇流器部分集成了整流、滤波、高频振荡电路，可直接接入220V工频交流电，将工频电流转换为20-50kHz的高频电流供给灯管，避免了传统电感镇流器的频闪与工作噪音问题，同时提升了灯管的启动速度，

　　低温环境下也能一次性点亮无需反复起跳。从设计思路层面拆解，这套结构在建模时优先保证了各部件的装配干涉校验，灯管与灯头的连接位置设置了耐高温的密封胶圈，既可以固定灯管位置避免使用过程中松动脱落，也能阻挡外界灰尘、水汽进入灯头内部，保护电子镇流器电路不受潮短路；灯头外壳的壁厚控制在1.2mm，既满足阻燃结构的强度要求，也控制了整体材料用量降低生产成本，外壳表面设置的防滑竖纹，方便安装时徒手拧紧，不需要额外工具即可完成拆装更换。外形尺寸与安装边界方面，该款灯具整体高度控制在125mm，灯管部分最大直径48mm，灯头螺口直径27mm，适配所有内径27mm的标准螺口灯座，安装后灯具突出灯座安装面的长度为110mm，

　　在嵌入式灯盘内使用时不会超出灯盘的遮光罩边界，不会出现漏光、灯具外露影响美观的问题；灯管部分的管壁厚度设置为0.8mm，满足玻璃管成型的工艺要求，同时保证灯管结构强度，正常运输安装过程中不会出现碎裂问题；灯头内部的电子镇流器电路板尺寸控制在直径22mm、高度18mm的圆柱空间内，所有电子元器件排布都预留了足够的安全间距，高压区域与低压区域之间设置了隔离槽，满足电气安全的爬电距离要求。建模过程中对所有配合面都做了公差适配，螺口部分的螺纹公差按照GB/T 1406.1的标准要求设置，保证与标准灯座的配合松紧度适中，既不会出现拧入过松导致接触不良，也不会出现公差过紧无法拧入的问题；灯管与灯头的配合位置设置了1.5mm的插接深度，打胶固定后可承受50N以上的轴向拉力，满足日常使用中的安装、拆卸受力要求，不会出现灯管与灯头脱落的安全隐患。
