长杆式插销门闩五金构件结构设计

　　日常民用与轻型工业场景里的门窗锁闭需求，往往不需要复杂的电子锁具或者重型锁体，这类长杆式插销门闩的应用覆盖范围极广，从厂区车间的钢制平开门、仓储区域的隔断门，到民用住宅的入户副门、阳台推拉门，甚至是户外设备箱的检修门，都能见到这类构件的身影。它的核心作用是在门扇闭合后，通过插杆的横向位移卡入门框对应预留的锁孔内，实现门扇与门框的刚性连接，避免门扇受外力推动、风压影响出现意外开启，相比小型弹簧插销，这类长杆结构的锁闭行程更长，锁止后的抗侧向推力表现更优，适配厚度更大、自重更高的门扇使用。

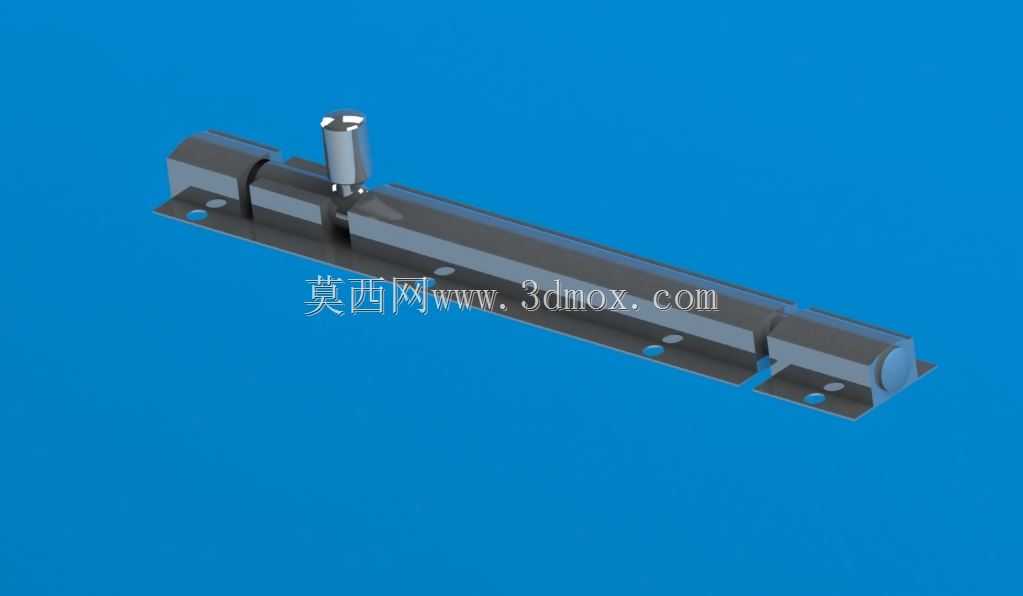

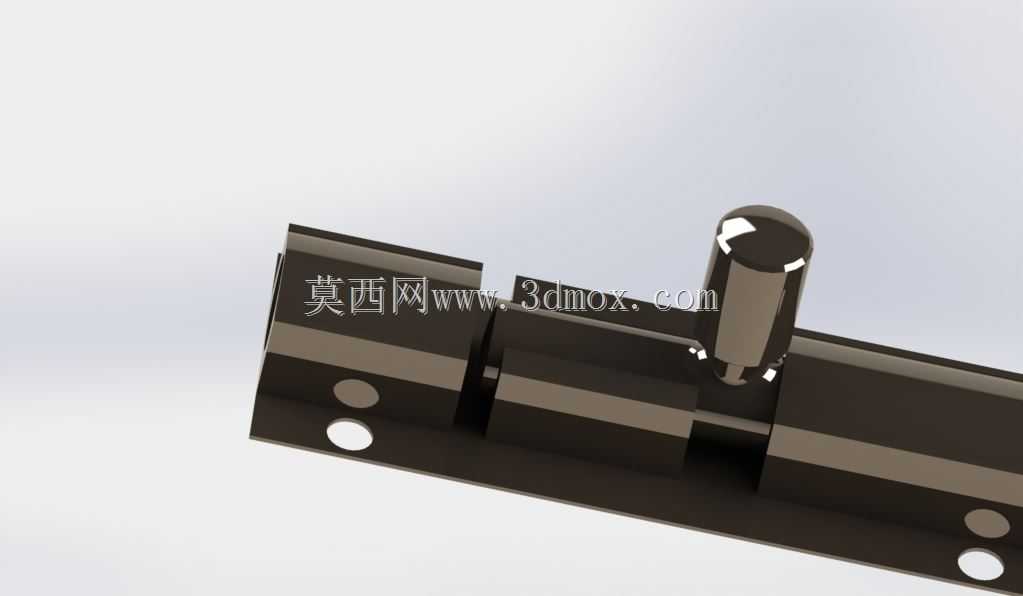

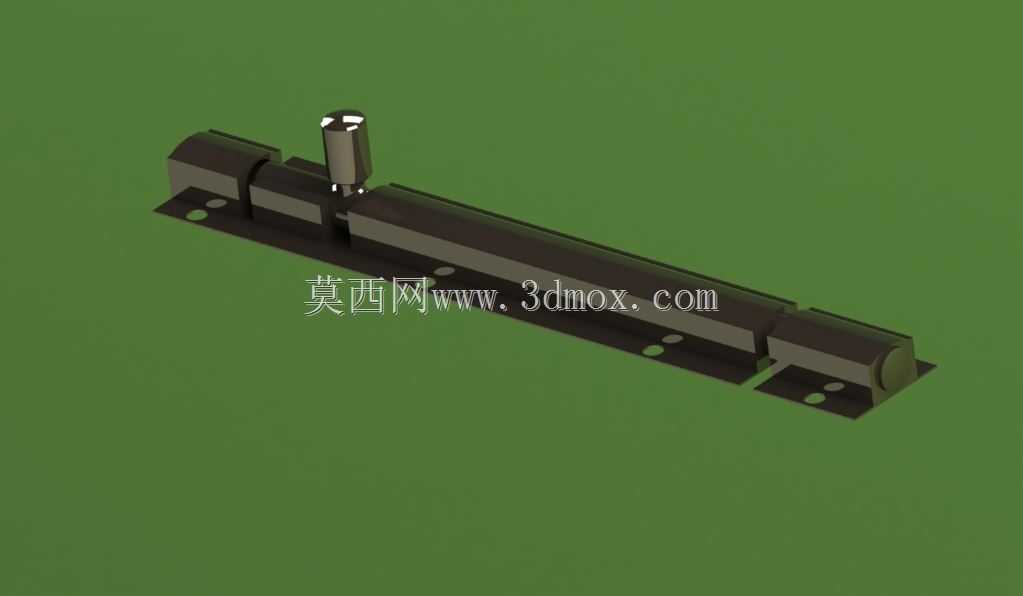

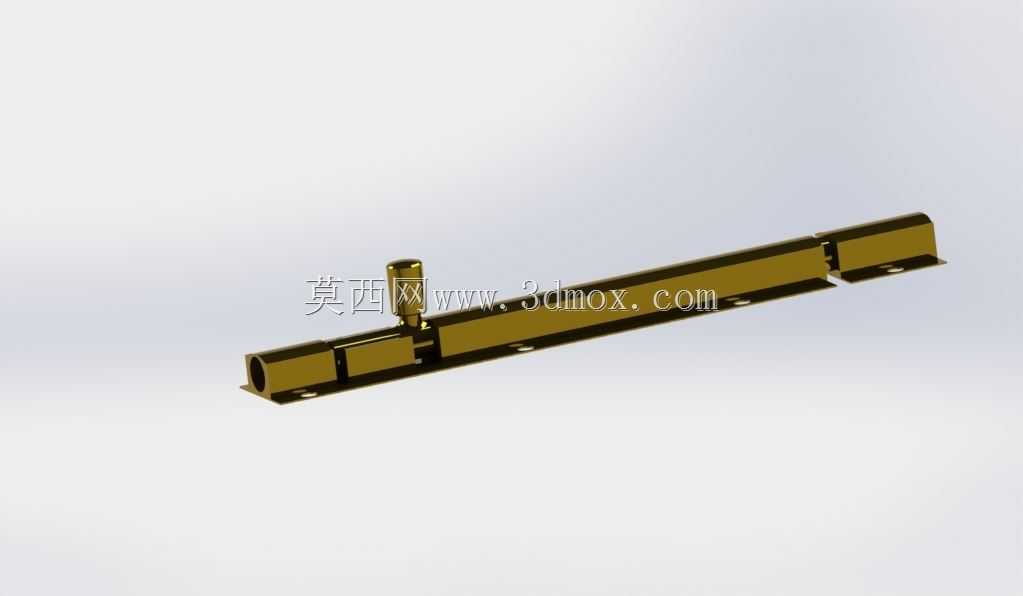

　　从结构设计逻辑来看，这款门闩采用分体式长条形基座设计，基座上预留了沉头安装孔，安装时可以直接通过自攻螺丝或者机丝螺丝将基座固定在门扇侧边的预设槽位或者表面，沉头孔的设计能够保证螺丝安装后头部不突出基座平面，不会干涉插杆的滑动动作。插杆主体采用等截面长条型材加工，表面做了防锈镀层处理，适配潮湿或者户外的使用场景，避免长期使用后出现锈蚀卡滞的问题。插杆中段设置了凸起的拨钮，使用者可以通过拨动拨钮带动插杆沿基座的导向槽做直线往复运动，拨钮的高度经过适配设计，既保证手指拨动时有足够的施力接触面，又不会突出过多导致门扇开合时剐蹭门框。基座两端设置了导向限位结构，既能够给插杆的滑动提供全程的径向支撑，避免插杆伸出过长后出现下垂变形，又能限制插杆的最大滑动行程，防止拨钮过度滑动导致插杆从基座内脱出，提升使用过程中的可靠性。

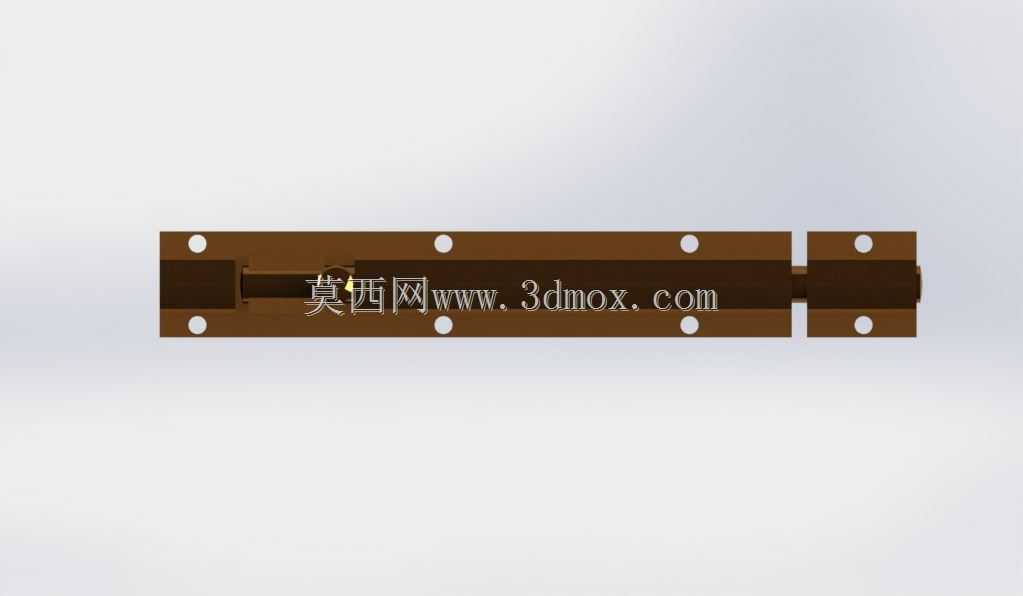

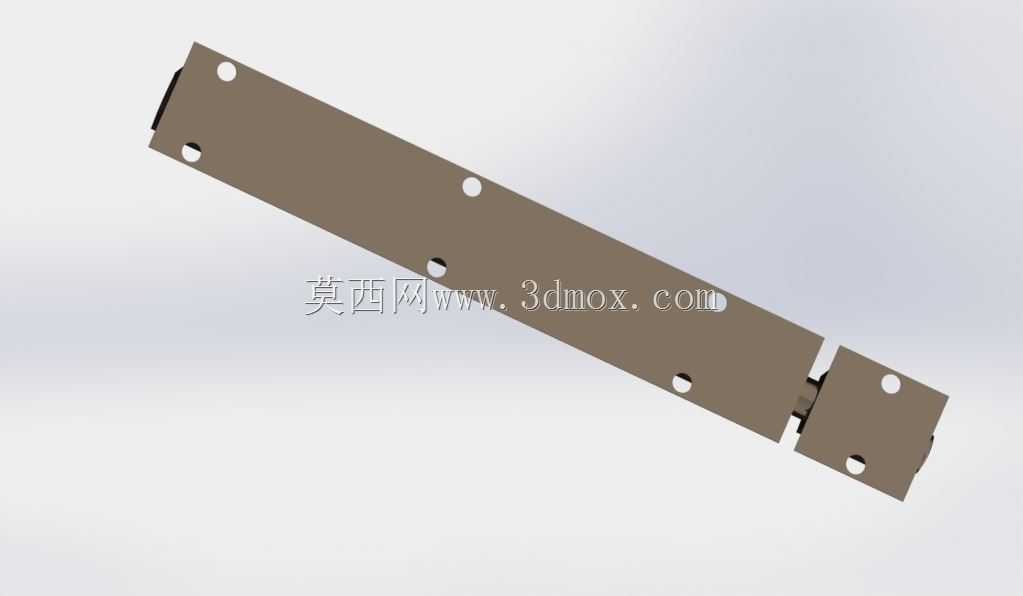

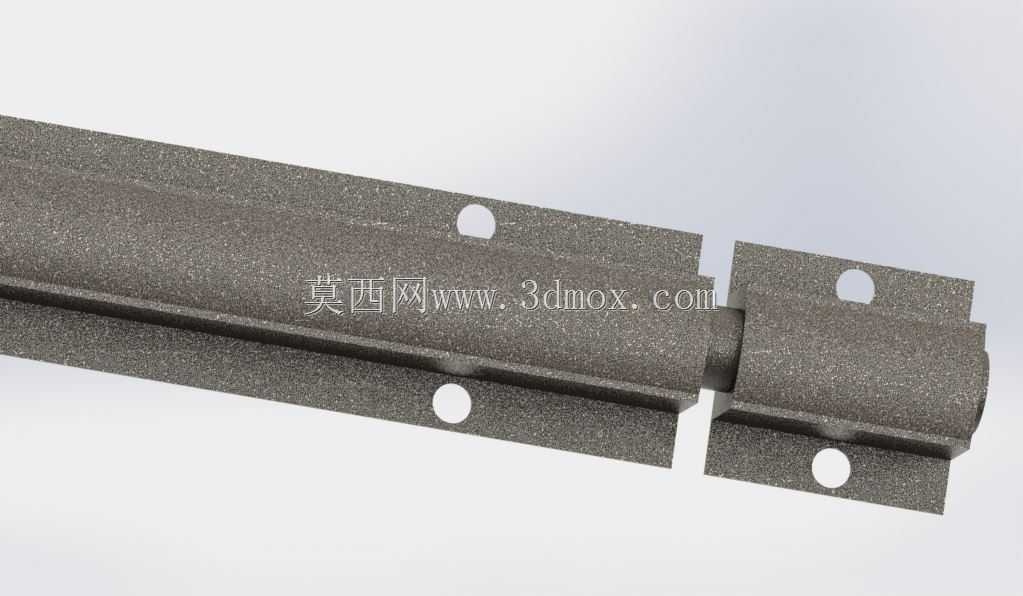

　　在安装边界的尺寸设计上，这类长杆门闩的基座宽度控制在窄幅尺寸区间，能够适配多数常规门扇的侧边安装空间，不需要对门扇做过多的裁切改造，插杆的有效伸出长度能够覆盖常规门框与门扇之间的安装间隙，即使门框上的锁孔预留位置存在小幅的安装误差，也能保证插杆顺利插入锁止。基座的厚度经过优化，安装后门扇与门框之间不需要预留过大的缝隙，能够减少门扇闭合后的旷量，提升锁闭后的整体紧密性。考虑到不同场景的安装需求，基座上的安装孔采用长圆孔与圆孔组合的设计，安装时可以根据实际的固定点位做小幅的位置调整，降低现场安装的对位难度，即使是后期更换老旧门闩，也能适配多数原有安装孔位，减少重新打孔的工作量。

　　从实际使用的功能特性来看，这款门闩没有复杂的弹性零件或者传动结构，整体构件全部为金属刚性零件，长期使用过程中出现故障的概率极低，维护成本几乎为零，只需要定期在插杆与导向槽的接触位置涂抹少量润滑脂，就能保证滑动动作顺畅无卡滞。相比带锁芯的锁具，它的操作逻辑简单直接，不需要配套钥匙，从门扇内侧就可以快速完成锁闭或者开启动作，非常适配需要从内部快速锁止、不需要外部开启的使用场景，比如厂区内部的防火隔断门、仓储区域的内部隔离门，紧急情况下可以快速拨开拨钮开启门扇，不会因为锁具结构复杂影响逃生或者通行效率。在结构强度设计上，插杆与基座的材质厚度经过匹配计算，锁止状态下能够承受一定强度的侧向冲击力，不会因为外力冲撞出现插杆弯曲或者基座变形的问题，满足日常使用的强度需求。

　　设计这类五金构件的时候，需要重点考量滑动副的配合间隙，间隙过大会导致插杆滑动时出现旷量，锁止后门扇容易出现晃动，间隙过小则会因为加工误差或者表面镀层的厚度偏差导致插杆滑动卡滞，因此在建模阶段就需要对导向槽的内径尺寸、插杆的外径尺寸预留合理的配合公差，同时考虑表面处理层的厚度影响，保证批量生产时的零件互换性。另外拨钮与插杆的连接结构需要保证足够的连接强度，避免长期反复拨动后拨钮出现松动脱落，通常采用铆接或者过盈压装的方式实现两者的固定连接，建模时需要明确两者的配合尺寸与连接工艺要求，保证生产装配后的结构可靠性。基座两端的导向结构需要做圆角过渡处理，避免插杆滑动时出现锐角剐蹭，同时也能减少零件加工过程中的毛刺残留，提升装配和使用的安全性。
