铝制多设备集成充电底座结构设计

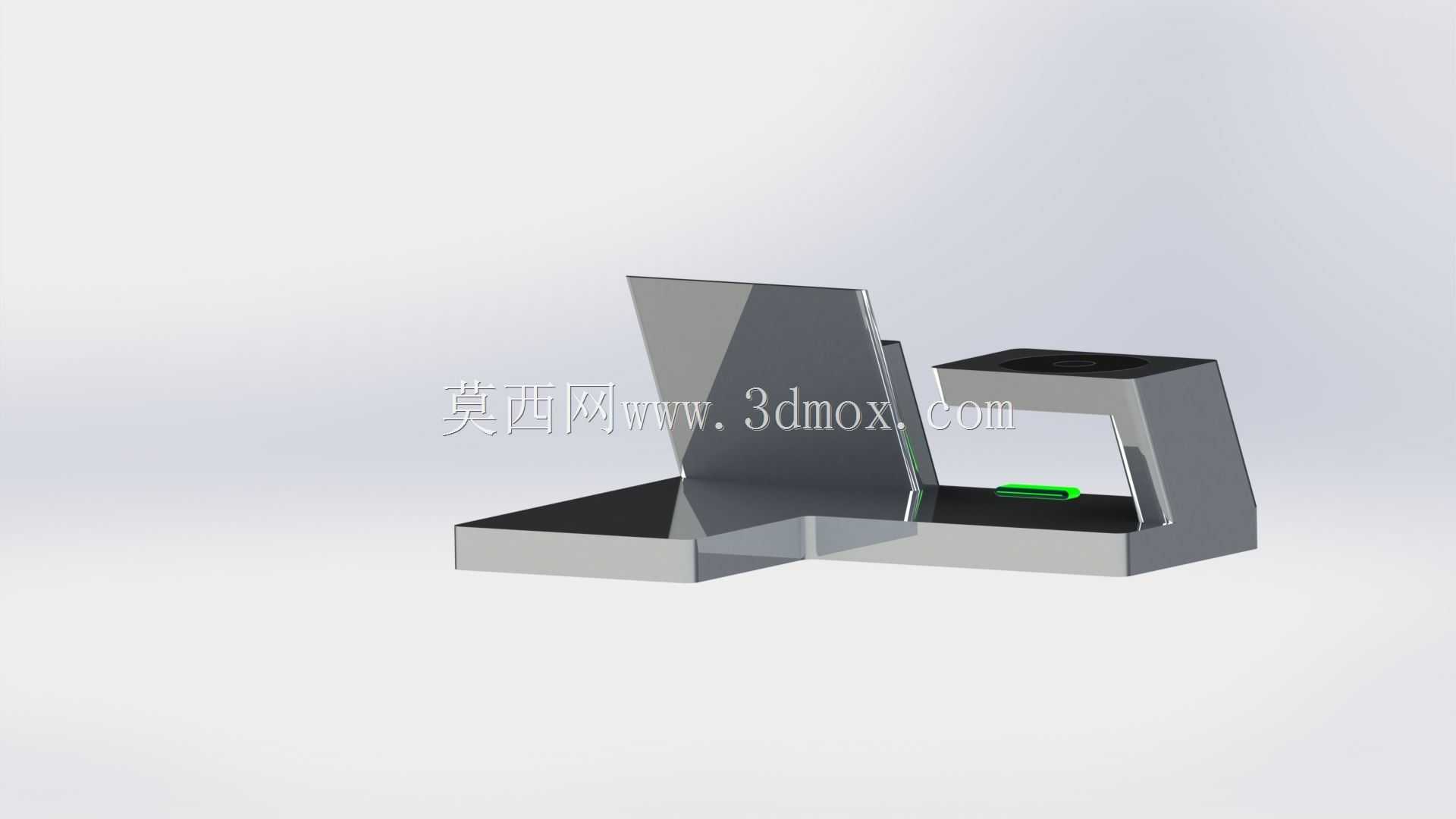

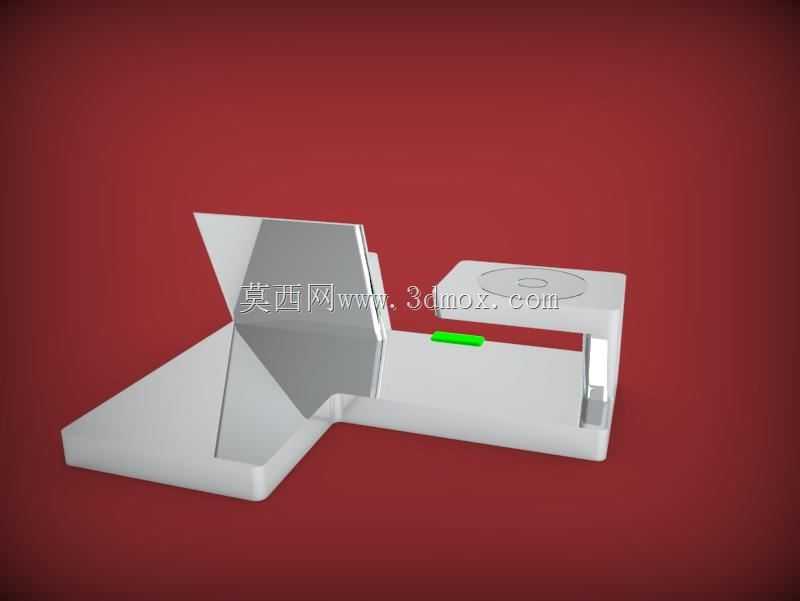

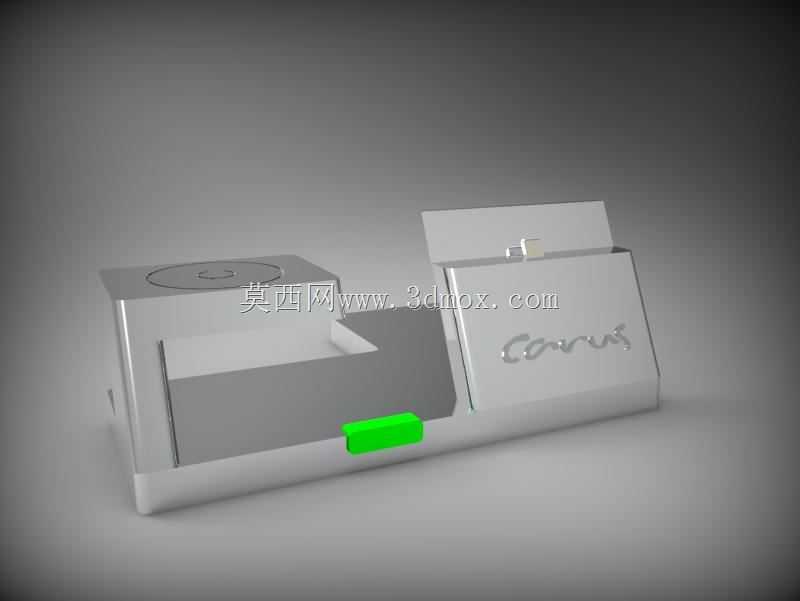

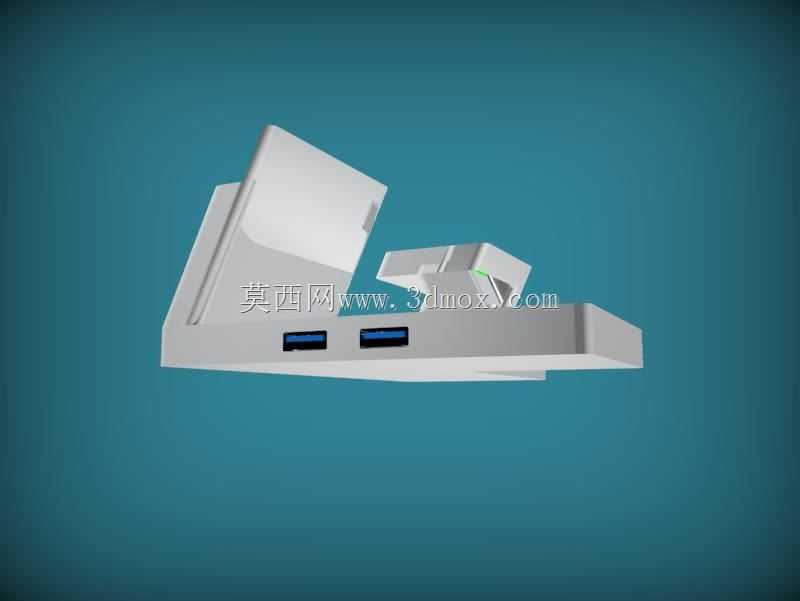

　　日常桌面数码设备的供电整理一直是消费电子周边结构设计的高频需求场景，多数用户桌面同时摆放智能手机、智能手表两类随身数码设备，传统分散式充电器需要占用多个墙面插座，线材交错缠绕既影响桌面整洁度，也容易在拿取设备时拉扯线材造成接口损伤，这款集成式充电底座的设计核心就是解决多设备同步充电的桌面收纳痛点。从实际使用场景出发，底座整体采用一体化铝合金铣削成型的机身结构，铝制材质本身具备优秀的散热性能，充电过程中内部电路产生的热量可以通过金属机身快速散出，避免塑料外壳常见的积热老化问题，同时金属材质的表面阳极氧化处理可以提升耐磨性能，长期放置使用不会出现表面刮花、掉漆的问题。结构布局上，底座采用高低错落的分区设计，

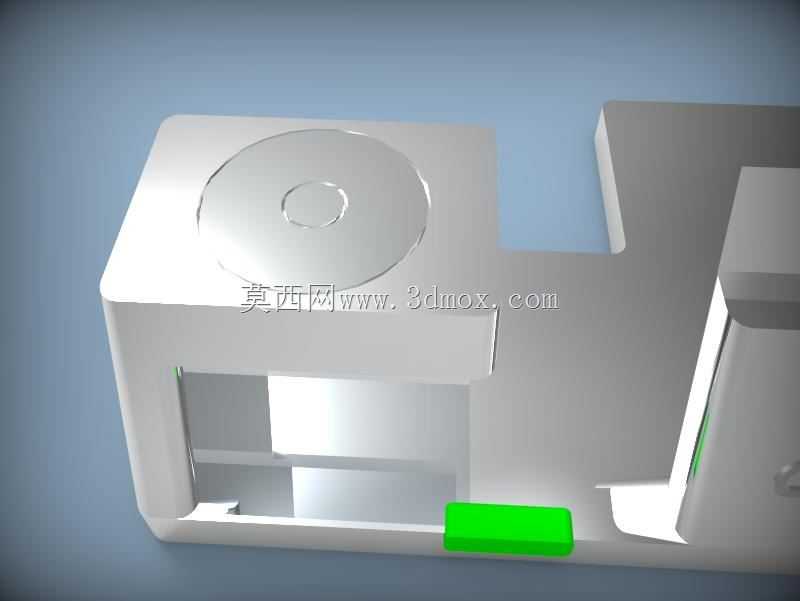

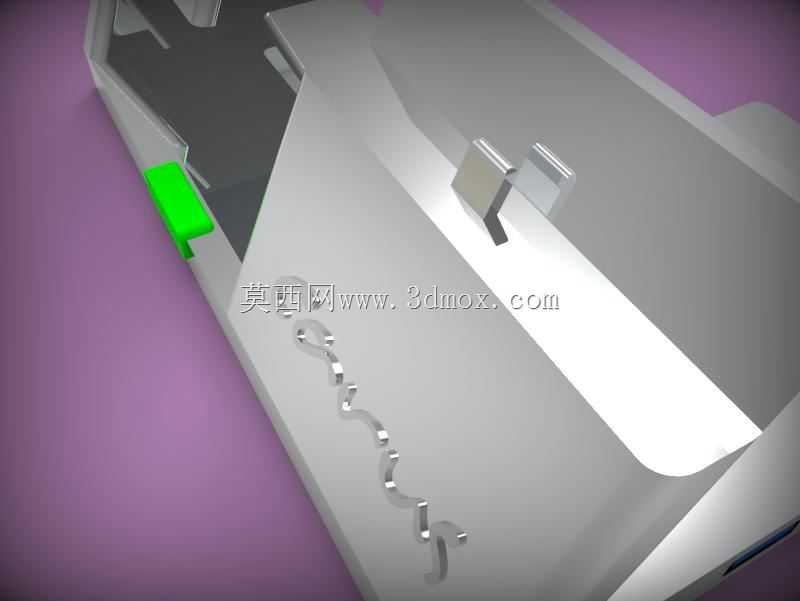

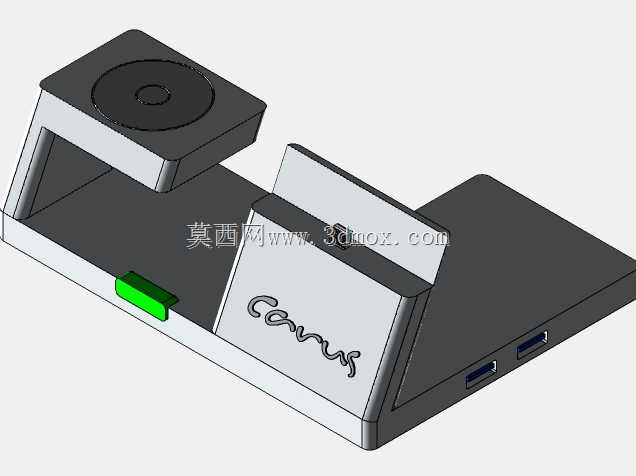

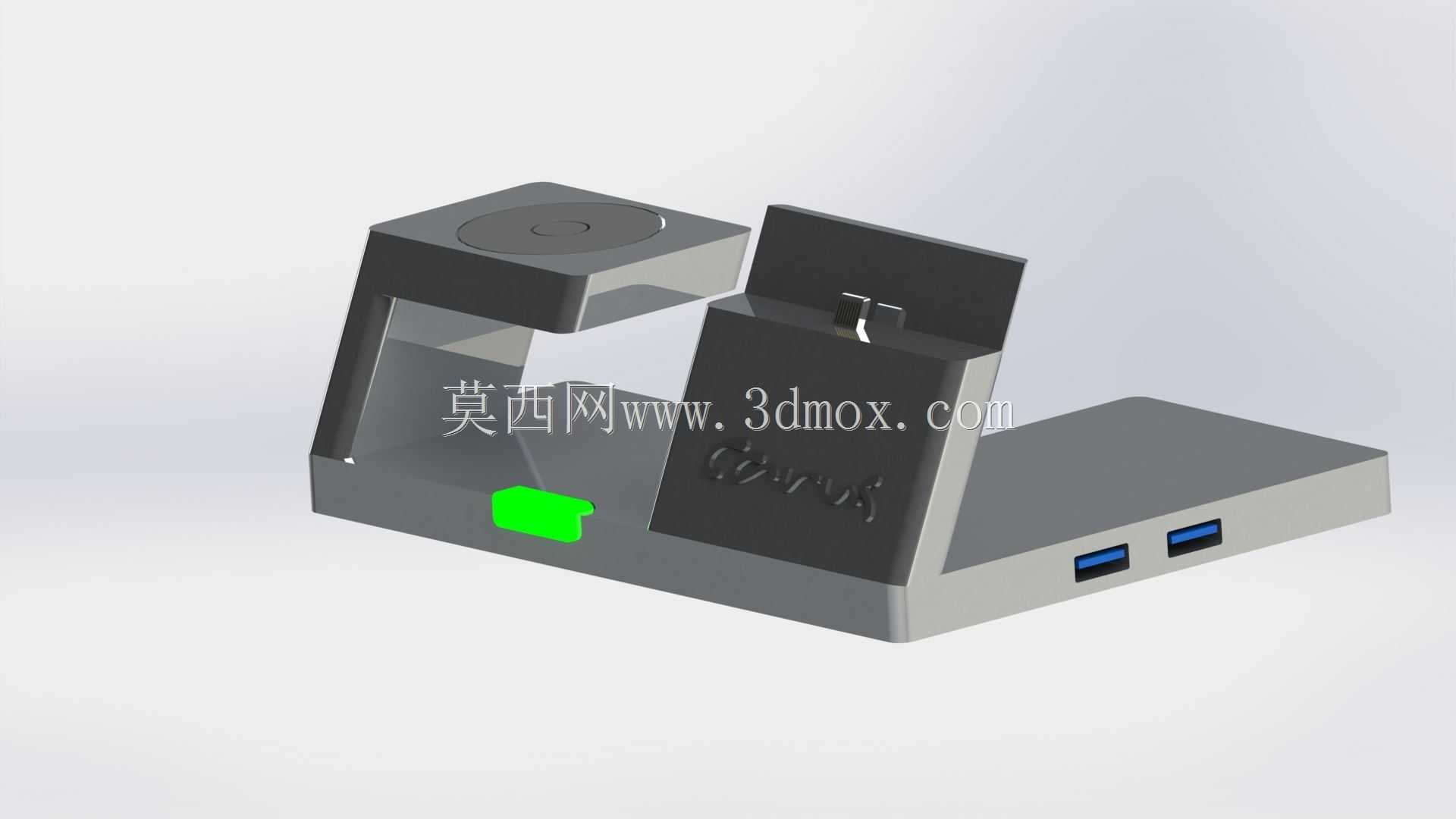

　　后侧凸起的立式卡位区域用于固定智能手机，卡位内侧预留了充电接头的安装槽位，可以适配对应型号的苹果手机Lightning接口，手机放置时直接对准接头即可完成插接，不需要额外插拔线材，立式摆放的角度也符合日常桌面查看消息、接听视频通话的视线高度，不需要额外拿起设备就能完成操作。左侧下沉的圆形凹槽区域是智能手表的充电位，凹槽尺寸完全匹配对应手表充电器的外径，充电器可以内嵌固定在凹槽内，手表平放上去即可对准充电线圈完成无线充电，凹槽边缘做了微小的倒角处理，取放手表时不会刮伤手表表壳的金属或陶瓷边缘。底座前侧的水平台面上集成了两个标准USB-A输出端口，端口内部做了蓝色胶芯标识，对应大电流输出规格，可以额外给蓝牙耳机、

　　移动电源等其他小型数码设备供电，相当于在充电底座的基础上扩展了USB集线器的功能，减少桌面USB扩展坞的额外占用。设计过程中对各功能区的边界做了反复校核，手机卡位的挡板高度设置在手机整体高度的三分之一位置，既保证手机放置时不会向前倾倒，也不会遮挡手机屏幕的显示区域；手表充电凹槽的深度控制在5毫米，刚好可以嵌入充电器的厚度，不会出现充电器凸起导致手表放置不平的问题；两个USB端口的间距设置为12毫米，即使同时插入两个较大尺寸的U盘或充电接头，也不会出现互相干涉无法插接的情况。机身侧面预留了总供电接口的安装位，整体供电只需要一根Type-C或DC供电线接入即可满足所有充电位和USB端口的供电需求，桌面只需要引出一根线材连接到墙面适配器，

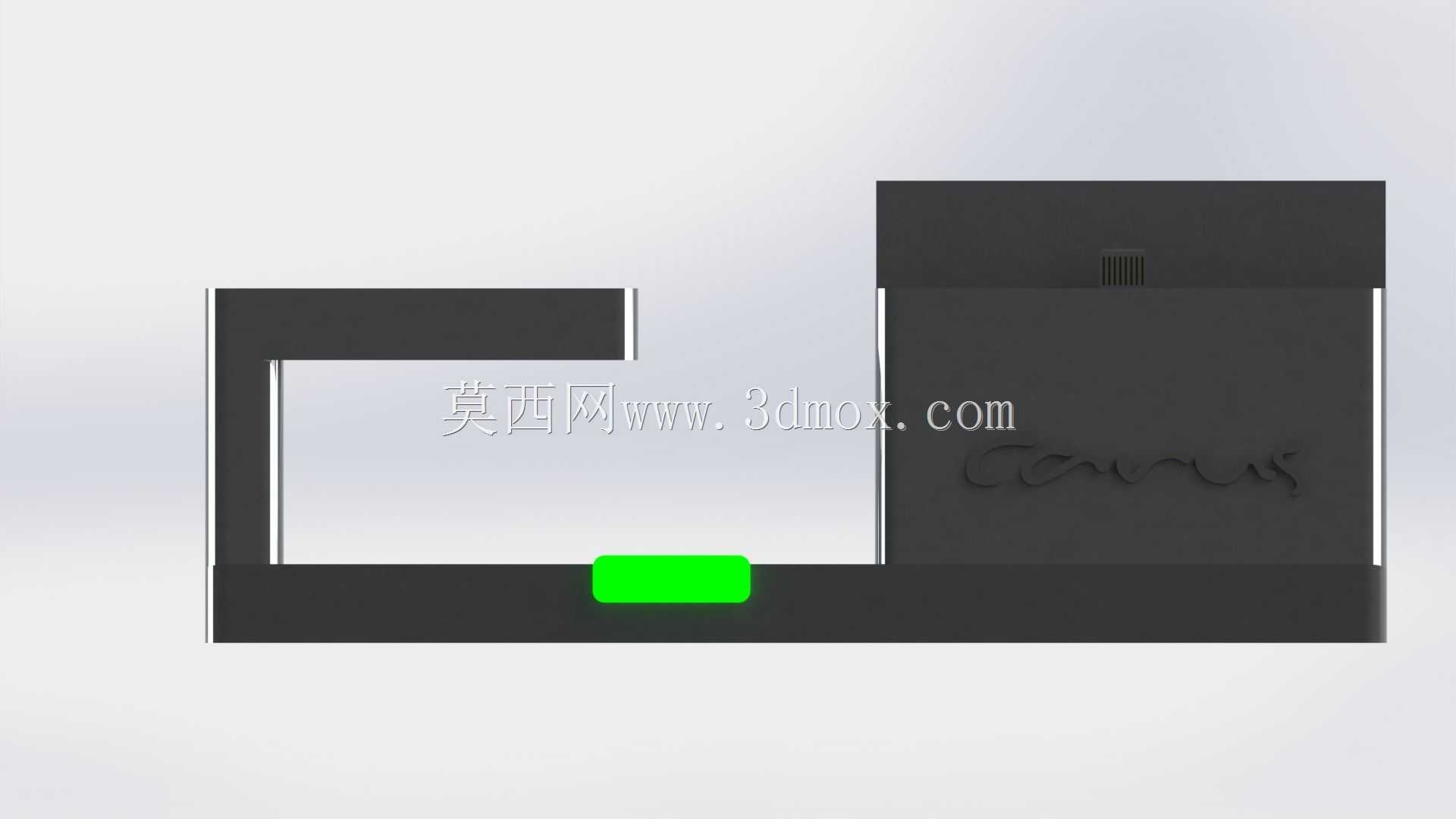

　　大幅减少桌面的线材数量。底座底部的四个边角位置预留了防滑硅胶垫的安装槽，硅胶垫粘贴后可以提升底座和桌面之间的摩擦力，拿取手机或插拔USB设备时底座不会随推力滑动，同时硅胶垫可以抬高机身底部1毫米左右的间隙，避免底部和桌面直接摩擦刮花桌面漆面，也能给底部留出一定的空气流通空间辅助散热。结构设计上所有的转角位置都做了R2到R3的圆角过渡，没有尖锐的直角边缘，日常使用过程中不会磕碰划伤手部；机身内部的电路板安装位预留了足够的走线空间，强弱电区域做了分隔筋位设计，避免电路之间的信号干扰，同时筋位也可以提升铝制机身的整体结构强度，即使受到轻微的侧向撞击也不会出现壳体变形的问题。从安装边界来看，底座整体的横向长度控制在150毫米以内，纵向深度在80毫米左右，占用的桌面面积还不到半张A4纸的大小，即使是较小的办公桌桌面也能轻松摆放，不会和键盘、鼠标、水杯等其他桌面物品产生位置冲突。实际使用过程中，用户回到桌面只需要将手机插入立式卡位、手表放到充电凹槽，就能同时完成两个设备的充电，需要给其他设备供电时直接插到底座前置的USB端口即可，不需要弯腰到桌面下方寻找主机的USB接口，大幅提升日常桌面使用的便捷性。
