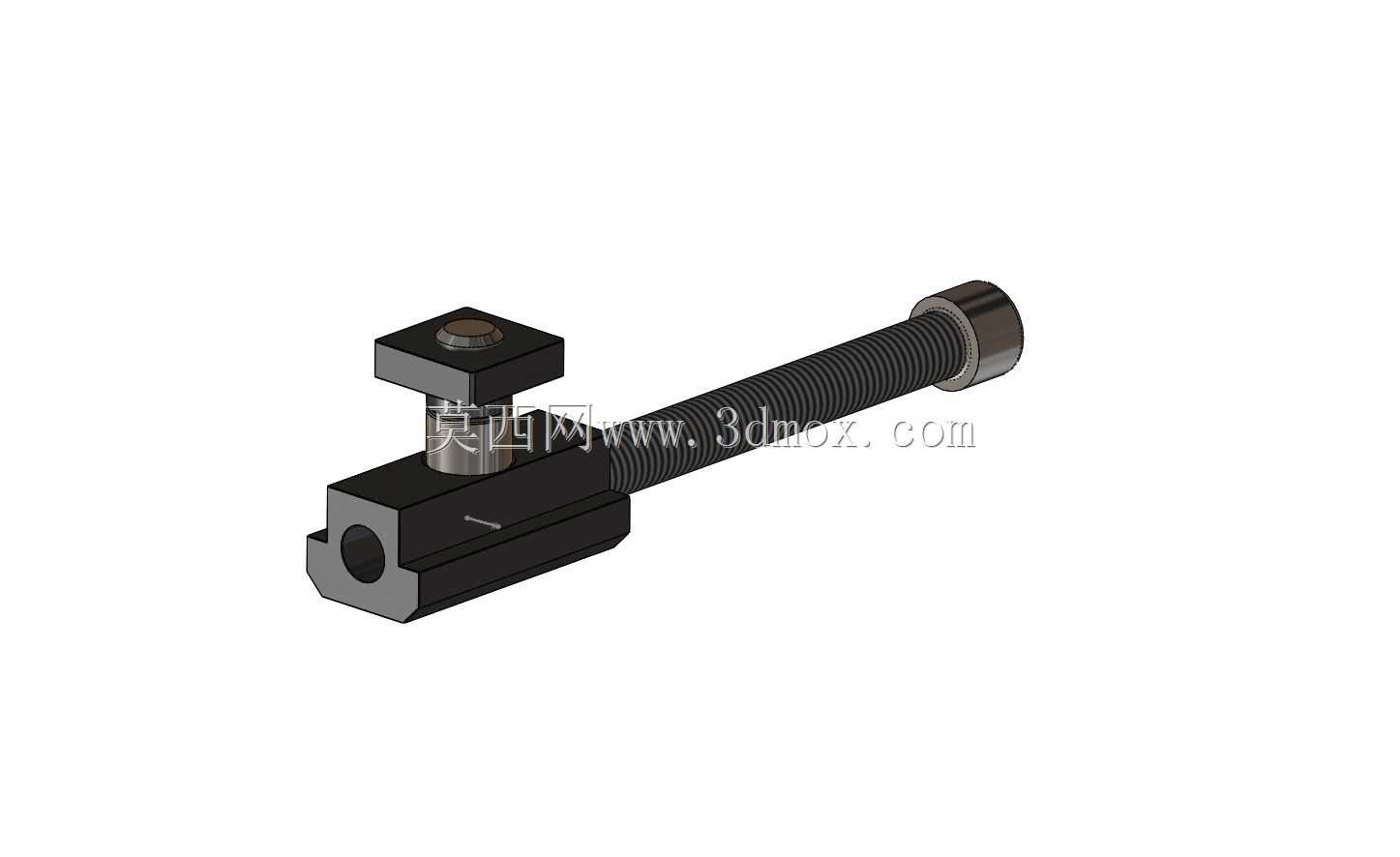

双矩形T槽夹紧用T形螺母紧固件

　　在机床工作台装夹、自动化线工装定位、焊接工装搭建这类需要频繁调整装夹位置的作业场景里，T形槽配套的夹紧紧固件是使用频率极高的基础配件，这次设计的双矩形T槽适配T形螺母夹紧组件，就是针对常规单T槽夹紧件在重载装夹时容易出现偏转、夹持力分布不均的问题做的结构优化。日常车间里做零件铣削加工时，很多操作工都遇到过普通T形螺栓在T槽内卡滞、或者夹紧时因为接触面积小导致工件基准面偏移的情况，尤其是装夹长条型型材、焊接框架类工件的时候，单点夹紧的应力集中很容易让薄壁件产生装夹变形，这个组件的设计思路就是从增大槽内接触面积、分散夹紧应力出发，把T形螺母的卡合部分做成适配双矩形T槽的结构，装入槽内后两个矩形卡脚分别嵌入T槽的两个平行限位面，

　　相比常规单头T形螺母，和槽壁的接触面积提升了近一倍，夹紧时不会因为螺杆的拧紧力矩产生螺母在槽内翻转的问题，哪怕是大扭矩拧紧的状态下，螺母的受力面也能完全贴紧T槽的内侧承压面，不会出现局部应力过大压伤槽道的情况。从安装边界来看，这个夹紧组件的T形螺母部分的外形尺寸完全适配标准机床T槽的槽宽与槽深公差，装入槽内后螺母顶面和工作台面的间隙控制在0.2mm以内，不会出现突出台面刮伤工件基准面的问题，配套的夹紧螺杆采用全牙结构，可根据被装夹工件的厚度自由调整旋合长度，螺杆端部的压紧块做了防滑齿面处理，和工件接触时能增大静摩擦力，避免加工过程中工件受切削力作用产生位移。实际使用的时候，不需要对原有设备的T形槽做任何二次加工，

　　直接将T形螺母从T槽的端部装入，滑动到需要装夹的位置后，拧紧螺杆上的压紧螺母就能完成固定，相比传统的压板螺栓组合，这个组件的集成度更高，不需要额外搭配不同厚度的垫铁来调整压紧高度，螺母本身的卡合结构就能承受轴向的拉紧力，哪怕是在立式加工中心做重切削、或者焊接工装承受大的焊接应力时，整个夹紧结构也不会出现松脱。设计的时候特意考虑了车间实际使用的磨损问题，T形螺母和槽壁接触的两个承压面做了淬火硬化处理，表面硬度达到HRC42-48，长期在T槽内滑动调整位置也不会出现过快的磨损，避免因为磨损间隙变大导致装夹精度下降，螺杆部分采用标准公制螺纹，和市面上常规的压紧螺母、压块配件完全通用，哪怕后期螺杆出现磕碰损坏，也能直接替换同规格的标准螺杆，不需要整体更换整个夹紧组件，降低车间的配件维护成本。在工装夹具的设计选型里，这类T槽夹紧件往往是最容易被忽略的基础件，但恰恰是这类基础件的结构合理性，直接影响到整个工装的装夹效率和装夹可靠性，很多自动化生产线的工装工位，因为需要频繁更换不同规格的工件，要求夹紧件能快速滑动调整位置、同时夹紧后不能有窜动，这个双矩形T槽的T形螺母结构，在滑动的时候因为两个卡脚的导向作用，滑动过程非常顺畅，不会像普通单T形螺母那样在槽内出现卡滞歪斜的情况，调整位置的时候只需要松开半圈压紧螺母，就能沿着T槽顺畅滑动到目标位置，不需要反复调整螺母的角度，能大幅缩短工装调整的辅助时间。另外在安装空间的适配性上，整个组件的结构非常紧凑，

　　T形螺母的宽度严格控制在T槽的上槽宽以内，不会出现螺母无法装入槽内的情况，压紧块的外形尺寸做了圆角处理，在狭小的工装空间里操作时不会和周边的其他夹具部件产生干涉，哪怕是在密集布置夹紧点的组合工装上，也能灵活布置多个夹紧点，不会因为组件体积过大导致相邻夹紧件互相干扰。从受力角度分析，常规T形螺母在承受夹紧力时，受力点集中在螺母头部的两个棱角位置，长期使用很容易把T槽的内侧棱角压塌，导致槽道精度丧失，而这个双矩形结构的T形螺母，受力面是两个完整的平面，夹紧力均匀分布在整个接触面上，单位面积的承压比常规结构降低了40%以上，能有效保护设备工作台的T槽结构，延长工作台的使用寿命，尤其是对于高精度的磨床、加工中心工作台来说，T槽的精度直接影响到工件的装夹定位精度，这种低比压的夹紧结构能避免槽道被局部压伤，长期使用也能保持槽道的尺寸精度。
