机床用十字滑动进给工作台结构设计

这款十字滑动进给结构，是小型金属切削机床、专用修配设备上常用的二维进给执行部件，日常在台式车床、小型铣床、工装打磨工位上都能见到它的应用，核心作用是为装夹在上方的工件或者加工头提供两个互相垂直方向的直线位移调节，满足加工过程中进给对位、行程调整的实际需求。

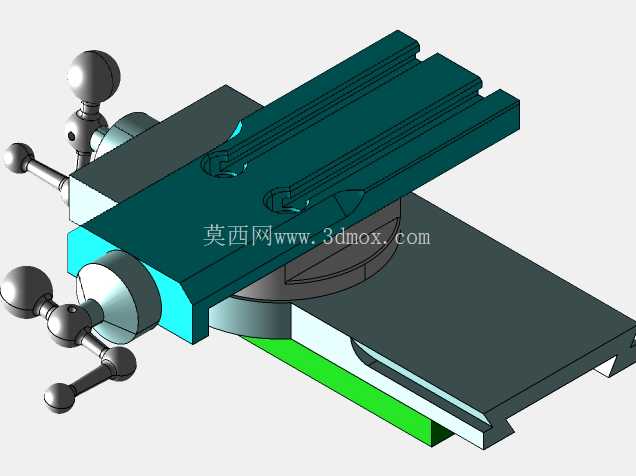

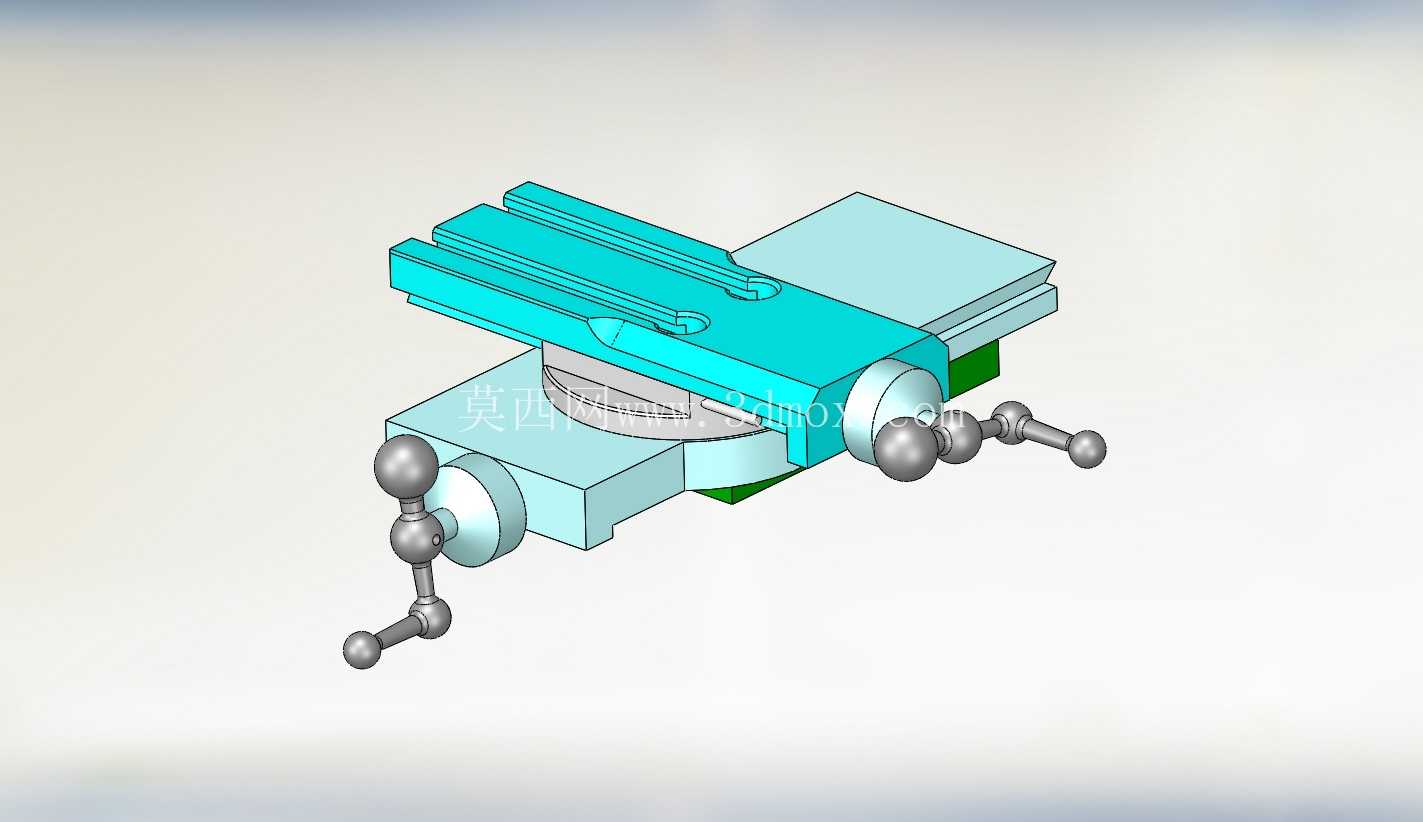

从结构布局来看，整套滑台采用上下两层正交布置的滑动副结构，下层滑座负责横向方向的位移导向，上层滑台负责纵向方向的位移导向，两个方向的运动完全独立，互不干涉，操作端分别设置在滑台的相邻侧面，每个调节轴都配置了带手柄的调节杆，通过丝杠螺母副把旋转运动转化为滑台的直线位移，手柄的球头设计符合人工机效，操作人员握持施力时不会打滑，微调时可以通过小幅度摆动手柄实现微米级的进给量控制，大行程移动时也可以快速摇动手柄完成大范围位置调整。

导向部分采用的是贴塑滑动导轨结构，导轨面与滑台接触面之间预留了刮研装配余量，实际装配时可以通过配刮来调整导轨副的配合间隙，既保证滑动过程中无卡顿、无爬行，也能控制滑台在全行程内的直线度误差，避免出现运动轨迹偏移影响加工精度的问题。上下两层滑台的结合面设置了锁紧机构，当位置调整到位后，可以通过锁紧件把滑台与导轨的相对位置固定，防止加工过程中受切削力影响出现位置窜动，保障加工过程的稳定性。

设计过程中，首先要明确两个方向的行程参数匹配对应设备的加工范围，滑台的整体安装边界要适配机床床身的安装接口，底部安装孔的位置、尺寸需要和床身的预装螺孔完全对应，不需要额外改装就能直接完成装配。上层滑台的台面设置了标准T型槽结构，用来装夹工件夹具或者小型动力头，T型槽的间距、槽宽符合通用机床附件的装夹标准，可以适配市面上常见的平口钳、分度头、小型钻削头等附件，不需要额外制作转接板就能完成装夹。

丝杠传动副选用的是梯形丝杠，具备一定的自锁性能，当停止摇动手柄时，滑台不会因为受轴向力而自行移位，配合导轨面的阻尼作用，即使不锁紧也能保持稳定的停留位置，适合手动操作的小型设备使用。两个方向的丝杠端部都设置了推力轴承，承受调节过程中的轴向载荷，减少转动时的阻力，让操作手感更顺滑，长期使用也不会出现丝杠端部磨损导致的间隙过大问题。滑台的各运动部件都预留了润滑注油点，日常维护时可以定期加注润滑脂，减少导轨面和丝杠螺母的磨损，延长整套部件的使用寿命。

在实际应用场景中，这类十字滑台除了配套小型机床使用，还可以作为独立的二维调整平台，用在焊接工装、检测工位、激光打标设备上，完成工件位置的二维调整，相比直线模组搭建的调整平台，这种手动十字滑台结构更简单，成本更低，维护难度小，在不需要自动进给的手动操作工位上实用性更强。设计时需要重点控制两个运动方向的垂直度误差，这一误差会直接影响最终的加工或者对位精度，装配过程中需要通过百分表打表校准，保证两个方向的导轨垂直度在允许的公差范围内。同时滑台的整体高度要控制在合理范围内，避免过高导致设备整体重心上移，影响加工时的刚性，导轨的宽度、滑座的壁厚要根据额定承载重量来计算，保证在最大载荷下滑台不会出现形变，运动过程中不会出现卡滞。

整套结构的所有零部件都采用金属切削加工成型，导轨面经过淬火处理提升表面硬度，增强耐磨性能，外露的金属表面都做了氧化防锈处理，长期在车间多切削液、多粉尘的环境下使用也不会轻易生锈。操作手柄的位置设置在操作人员方便触及的区域，操作时不需要过度探身或者改变站位，就能完成两个方向的调节操作，符合车间作业的操作习惯。
