1205型微型滚珠丝杠传动组件

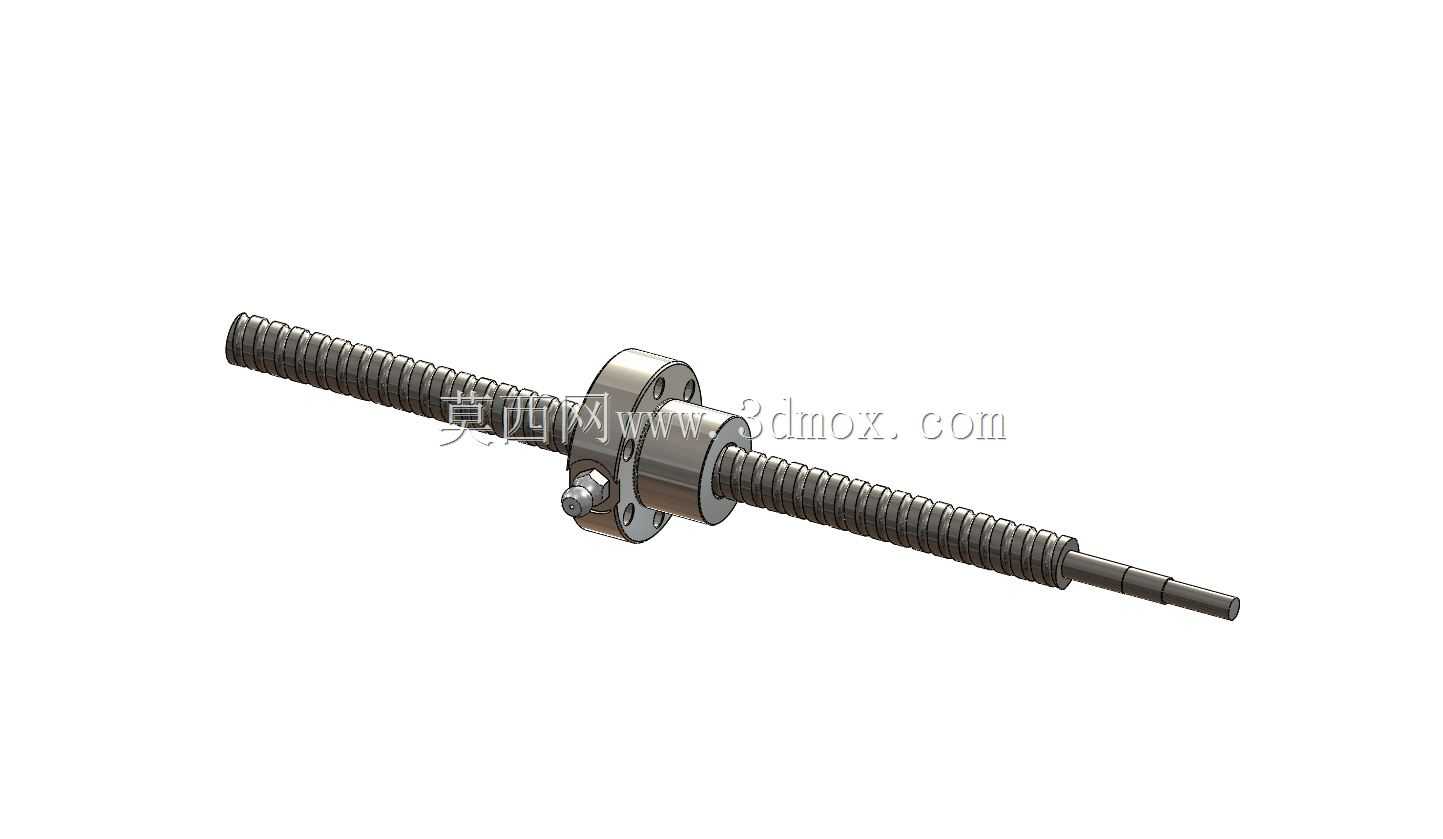

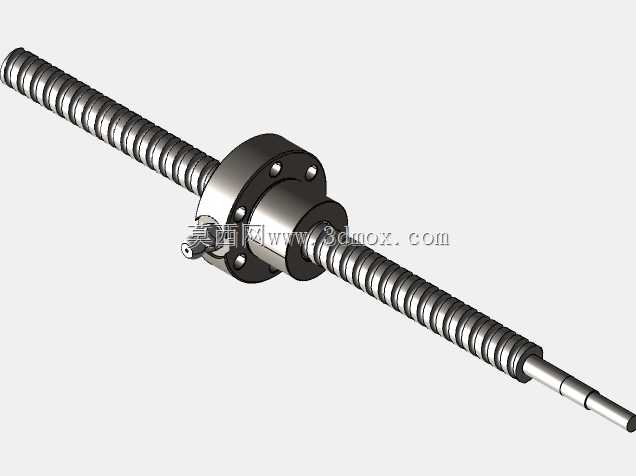

　　在小型自动化设备的直线进给单元设计中，小规格滚珠丝杠的选型与建模往往是容易被忽略却直接影响设备运行精度的环节，这款公称直径12mm、导程5mm、有效行程200mm的滚珠丝杠组件，正是针对桌面级自动化设备、小型检测工装、3D打印设备Z轴进给、小型点胶机位移平台这类安装空间局促、负载不大但对传动顺滑度有要求的场景设计的。从实际装配边界来看，丝杠总长度略大于有效行程，两端预留的轴颈段分别适配支撑端固定座与螺母座安装位，其中一端轴颈做了缩径处理，可匹配深沟球轴承或角接触轴承的内孔尺寸，满足固定-支撑或固定-固定的安装方式需求，螺母部分采用法兰式单螺母结构，法兰端面上的安装孔位可直接通过内六角螺丝与移动负载台连接，无需额外设计转接螺母座，能有效压缩移动部分的整体厚度，适配小空间内的紧凑安装需求。

　　从功能特性上看，这款丝杠采用内循环滚珠回流结构，相比外循环结构，螺母的径向尺寸更小，运行过程中滚珠的回流路径更短，高速运行时的噪音与振动控制表现更优，5mm的导程搭配伺服电机或步进电机时，可实现每转5mm的直线进给量，既可以满足常规进给速度需求，也能通过电机细分实现微米级的进给精度控制，适合需要精准位移控制的小型工位。建模过程中，丝杠滚道部分采用螺旋扫描切除方式生成，滚道的圆弧曲率与滚珠直径严格匹配，保证滚珠在滚道内的接触角处于合理区间，既避免接触应力过大导致的早期磨损，也防止间隙过大出现反向传动死区；螺母部分的回流器结构做了简化处理，保留了回流槽的外形特征与安装定位结构，既满足三维装配时的干涉检查需求，也不会因为过于细碎的内部结构导致模型占用过多系统资源，适合在整机装配中直接调用。

　　在实际设备应用中，这类小规格滚珠丝杠往往替代传统的梯形丝杠使用，相比梯形丝杠的滑动摩擦，滚珠丝杠的滚动摩擦传动效率可达90%以上，驱动扭矩仅为梯形丝杠的三分之一左右，可搭配更小功率的驱动电机，降低设备的整体功耗与发热；同时预紧后的单螺母结构可将轴向间隙控制在0.02mm以内，反向传动时无空程，在需要频繁正反转的往复运动场景中，定位精度的保持性更好。设计建模时，需要特别注意丝杠的轴肩定位尺寸，支撑端的轴肩高度需要匹配轴承内圈的定位高度，避免出现轴承压装不到位或者轴肩与轴承外圈干涉的问题；螺母法兰的安装面与丝杠轴线的垂直度公差需要在建模时通过基准面约束保证，否则实际装配后会出现螺母运行卡滞、磨损加剧的问题。另外，丝杠两端的中心孔结构也在模型中做了还原，方便实际加工时的顶尖装夹定位，也为后续安装防尘圈、防撞缓冲垫预留了结构空间，在做整机运动仿真时，可直接给螺母添加直线运动副，配合电机的旋转驱动模拟实际进给过程，验证行程范围内是否存在结构干涉，提前排查安装位置与周边管线、机架的空间冲突问题。
