AirWave空调控制器外壳工业设计方案

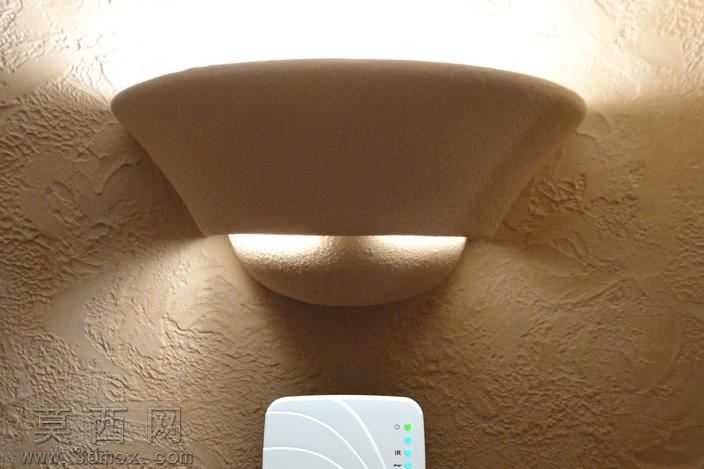

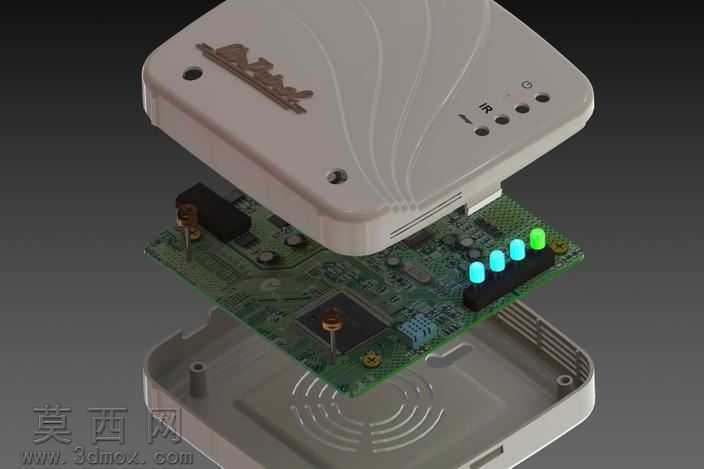

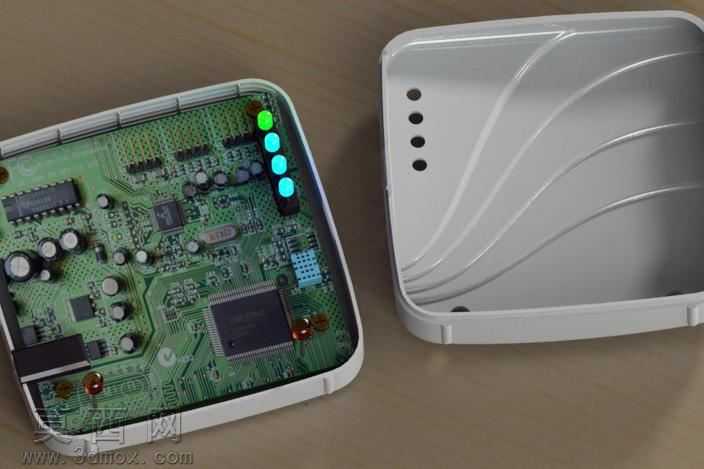

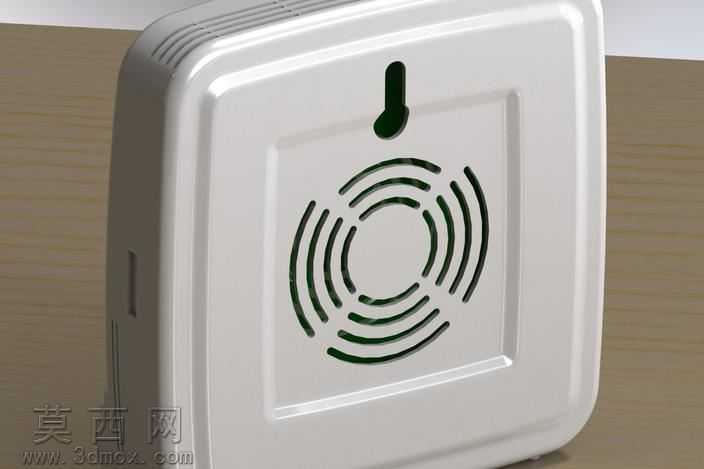

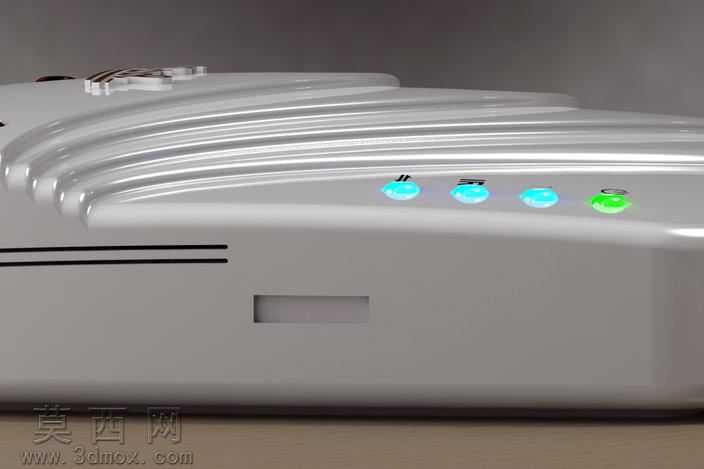

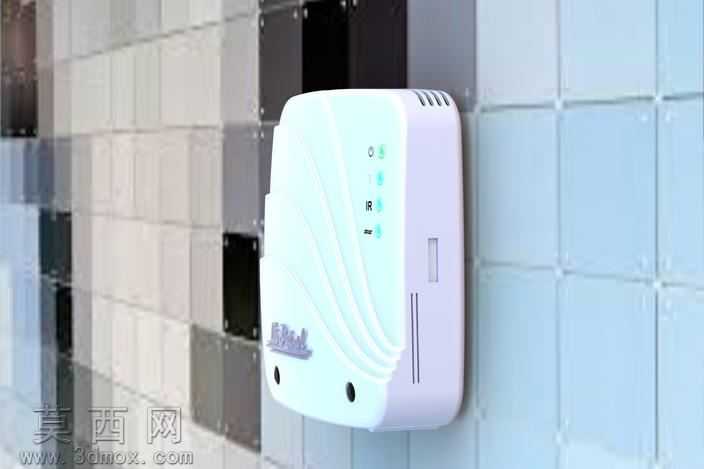

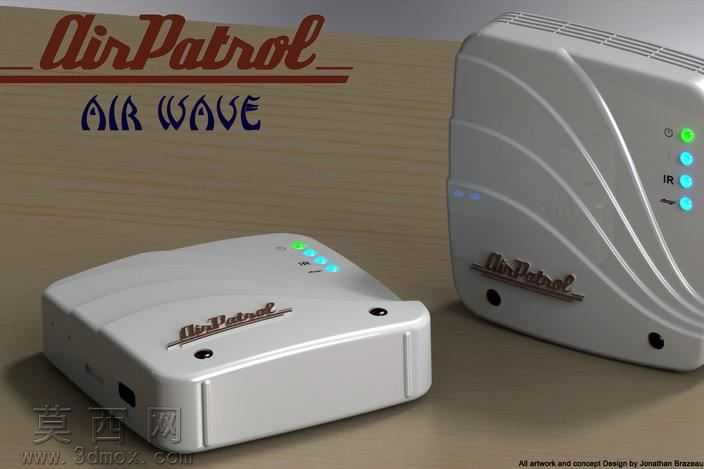

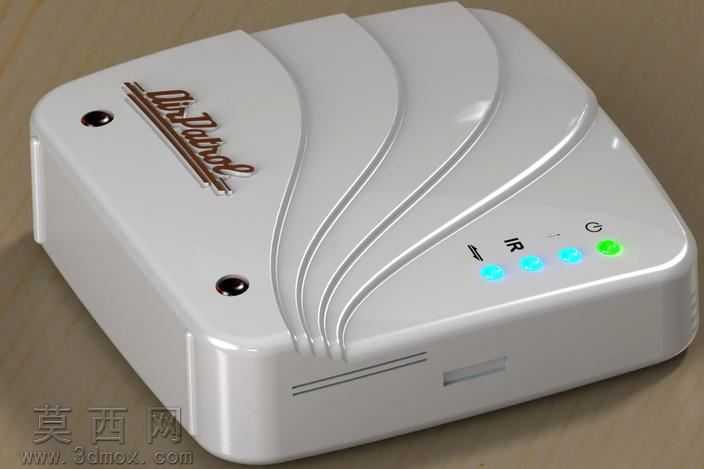

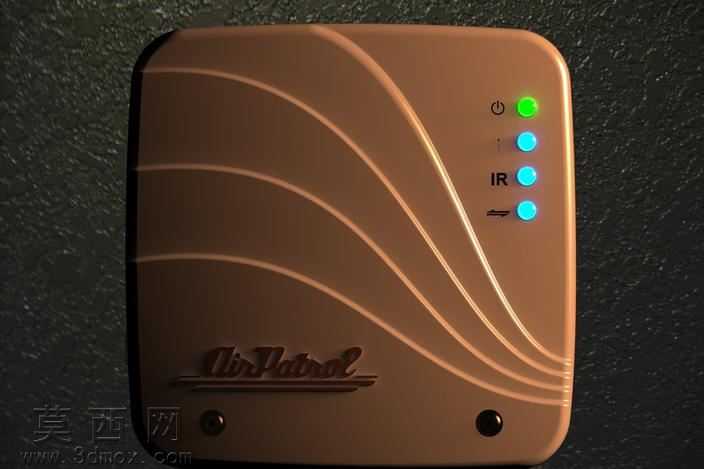

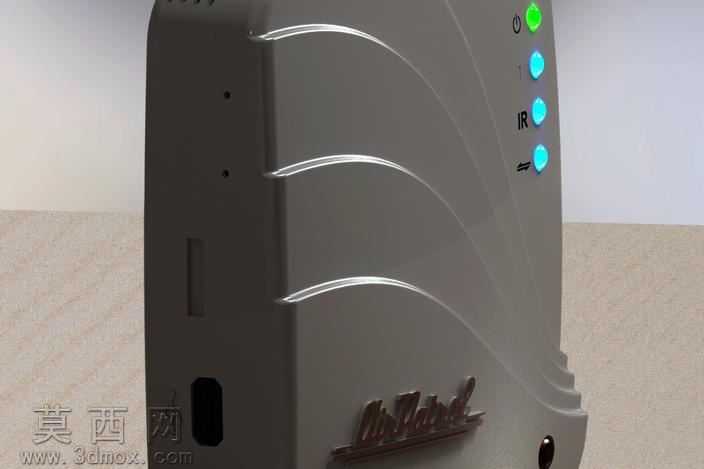

本作品为AirWave概念款空调控制器外壳的三维设计方案，采用SolidWorks完成全参数化建模，所有结构特征均保留可编辑参数，方便后续开模调整与结构迭代。建模阶段严格遵循注塑件生产工艺要求，壳体壁厚均匀控制在2mm，所有转角处均做R1.5-R3mm的圆角过渡，避免应力集中与注塑缺陷，上下盖的卡扣定位结构经过反复干涉检查，配合间隙预留0.2mm装配公差，确保实际生产组装的顺畅度。渲染阶段采用Keyshot完成材质与场景搭建，外壳主体选用哑光ABS塑料材质，调整粗糙度参数模拟细腻的磨砂质感，表面印刷的品牌Logo采用金属烫印材质，通过凹凸贴图与反射参数调整还原真实的金属光泽，顶部的状态指示灯区域采用半透明PC材质，添加轻微的自发光效果模拟工作状态下的灯光透出效果，场景选用浅木色桌面搭配柔和的影棚布光，多角度展示壳体的曲面流线造型与细节质感。设计思路上以轻量、简约、通风为核心原则，摒弃冗余的装饰结构，所有曲面造型均服务于功能需求：壳体侧面的流线型凹槽既提升了外观辨识度，也能增加壳体的结构强度，同时辅助设备工作时的自然散热；底部预留的红外传感器、USB接口、温度传感器安装位均做了定位凸台设计，无需额外固定件即可完成内部元器件的快速装配；顶部取消了传统的螺丝孔设计，采用四周卡扣配合的方式实现上下盖固定，外观更加简洁完整，同时降低组装工序成本。整体设计兼顾了美学表达与量产可行性，在简约的造型中整合了所有必要的功能结构，极小的零件数量也能有效控制生产与装配成本，柔和的曲面过渡让产品能适配多数家居环境的装修风格，不会产生突兀的视觉感受。
