壁挂式多工位负载检测装置结构设计

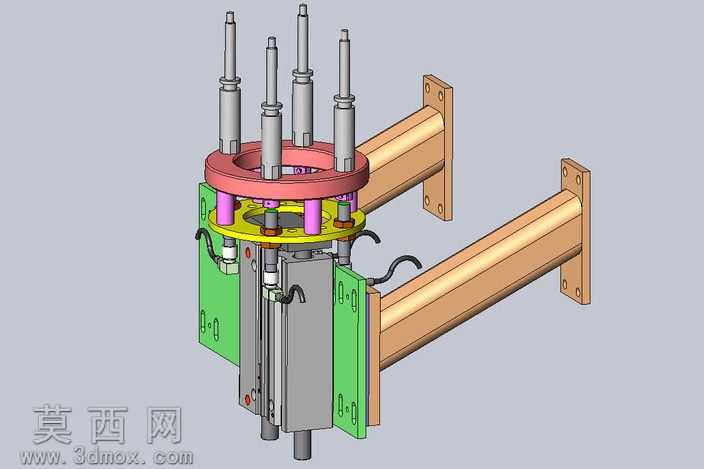

本作品为壁挂式多工位负载检查站的三维结构设计，采用三维建模软件完成全参数化建模，所有零部件均按照公制尺寸标准构建，装配关系完整无干涉，可直接用于结构验证与生产参考。建模过程中对每一个零件的尺寸公差、装配间隙都做了合理设定，从安装固定的型材支架到检测执行的轴类组件，均还原了实际设备的结构逻辑。渲染阶段采用哑光金属材质模拟安装横梁与检测轴的金属质感，对防护门板采用哑光绿色工程塑料材质，环形安装座采用红色烤漆金属材质，管线部分采用黑色橡胶材质，不同材质的区分清晰展现了设备各部分的功能分区，渲染光影柔和，能够直观呈现设备的立体结构与装配层次。结构上采用双横梁壁挂安装形式，通过带安装孔的L型固定座实现墙面或机架的固定，主体检测部分采用上下双层环形板作为承载基座，上层环形板均匀布置五组竖直检测轴组件，每组检测轴都配有导向套筒与缓冲结构，可实现多工位同步负载检测作业；下层环形板与上层板通过紫色支撑柱连接，下方布置核心检测阀体与管线组件，侧面设置可开合的绿色防护门板，既可以保护内部管路与电气元件，也方便日常维护检修，黑色走线沿结构边缘规整布置，避免管线干涉检测动作。设计思路围绕多工位并行检测的需求展开，采用环形布局最大化利用安装空间，五组检测工位环形排布可同时对多个工件进行负载性能检测，大幅提升检测效率；壁挂式安装结构节省地面作业空间，适合集成在自动化生产线的侧边工位；分层式结构设计将执行端、承载端、控制端做了明确分区，执行端的检测轴带有伸缩导向结构，保证检测动作的同轴度与稳定性，承载端的双层环形板保证整体结构刚性，控制端的侧开防护门兼顾防护性与维护便捷性，整体结构紧凑，功能分区清晰，能够满足工业场景下连续负载检测的使用需求，建模过程中对标准件如螺栓、管线接头都做了还原，保证模型的工程实用性。
