铰接式万向传动连接关节结构

　　这类铰接关节在工业传动、工装夹具、轻型输送设备的活动连接段应用十分广泛，核心作用是在两根存在角度偏差的传动杆件之间传递扭矩，同时补偿安装过程中产生的同轴度误差，避免刚性连接带来的应力集中问题。从实际使用场景来看，这类关节常出现在小型自动化设备的摆臂传动段、手动工装的角度调节机构、农用机械的操纵连杆连接位置，相比球头关节，它的抗扭承载能力更强，转动间隙可控，适合需要定期调整传动角度、且传递扭矩不大的中低速传动场景。

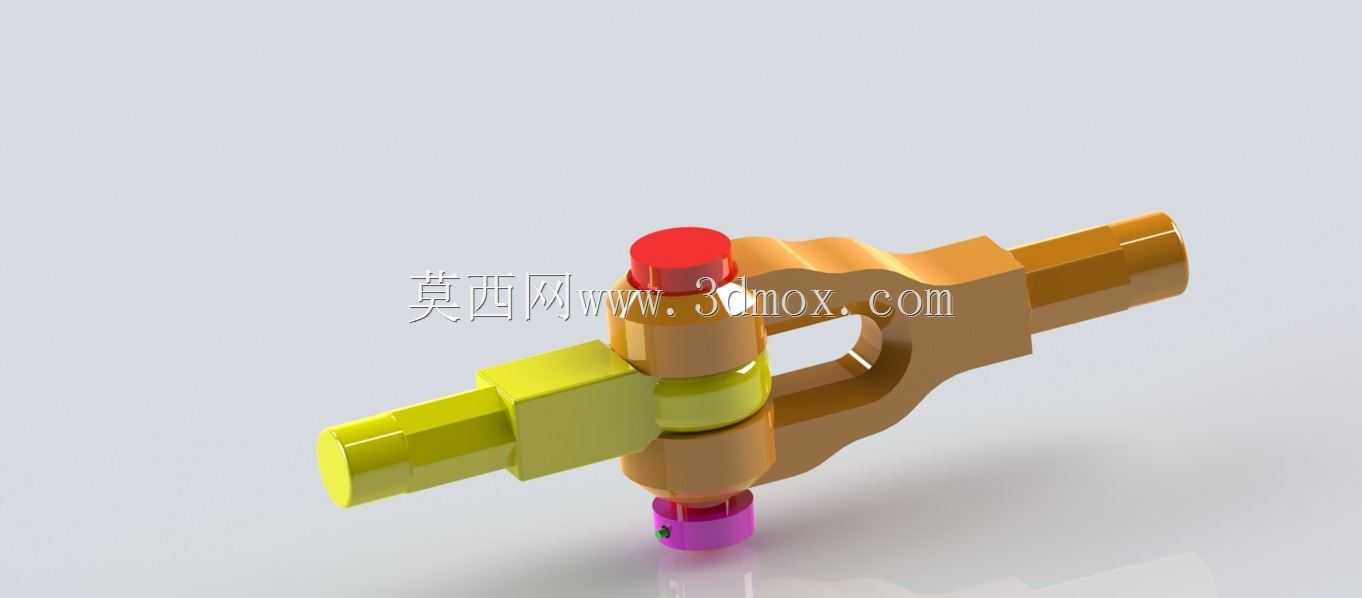

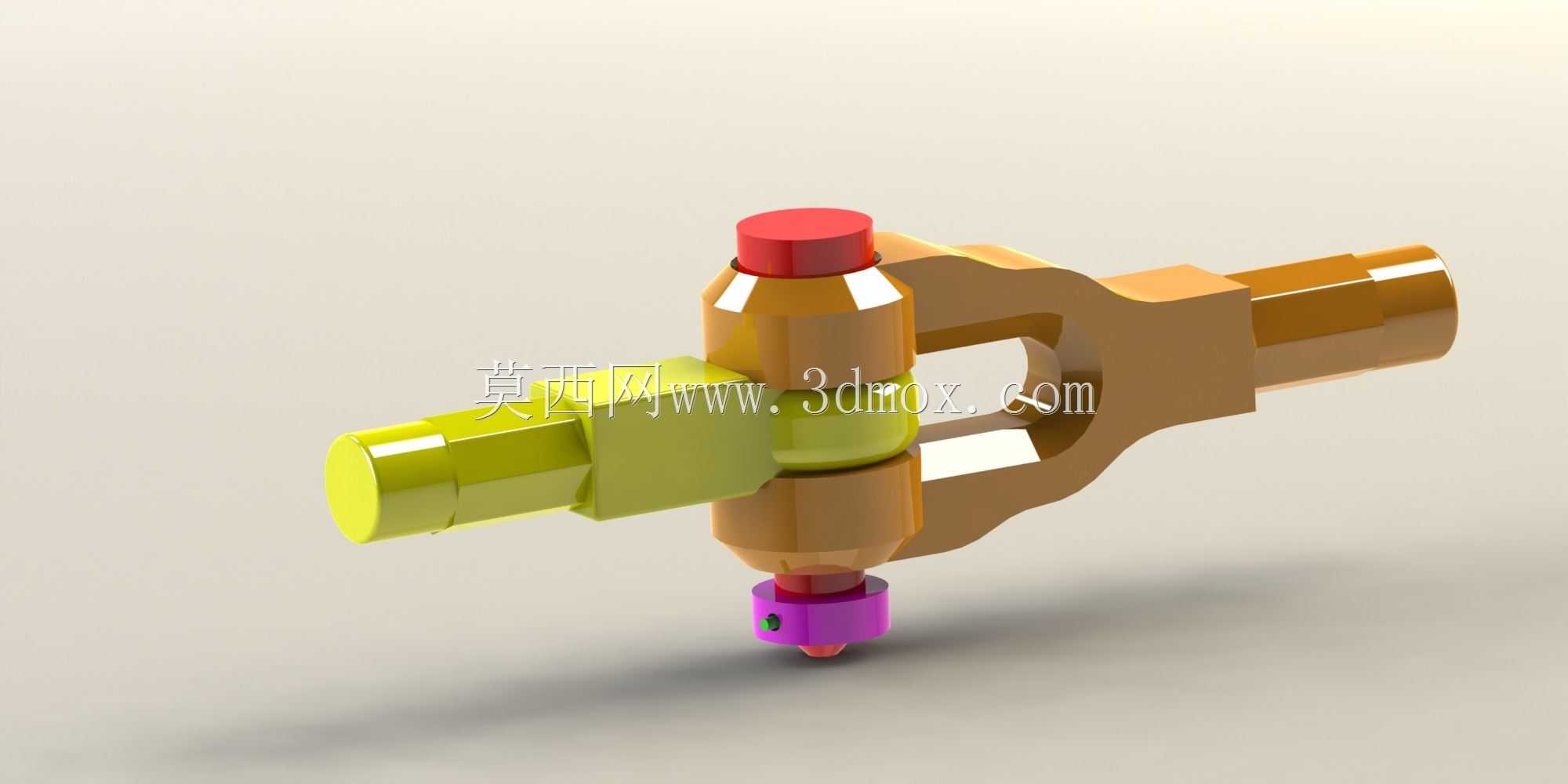

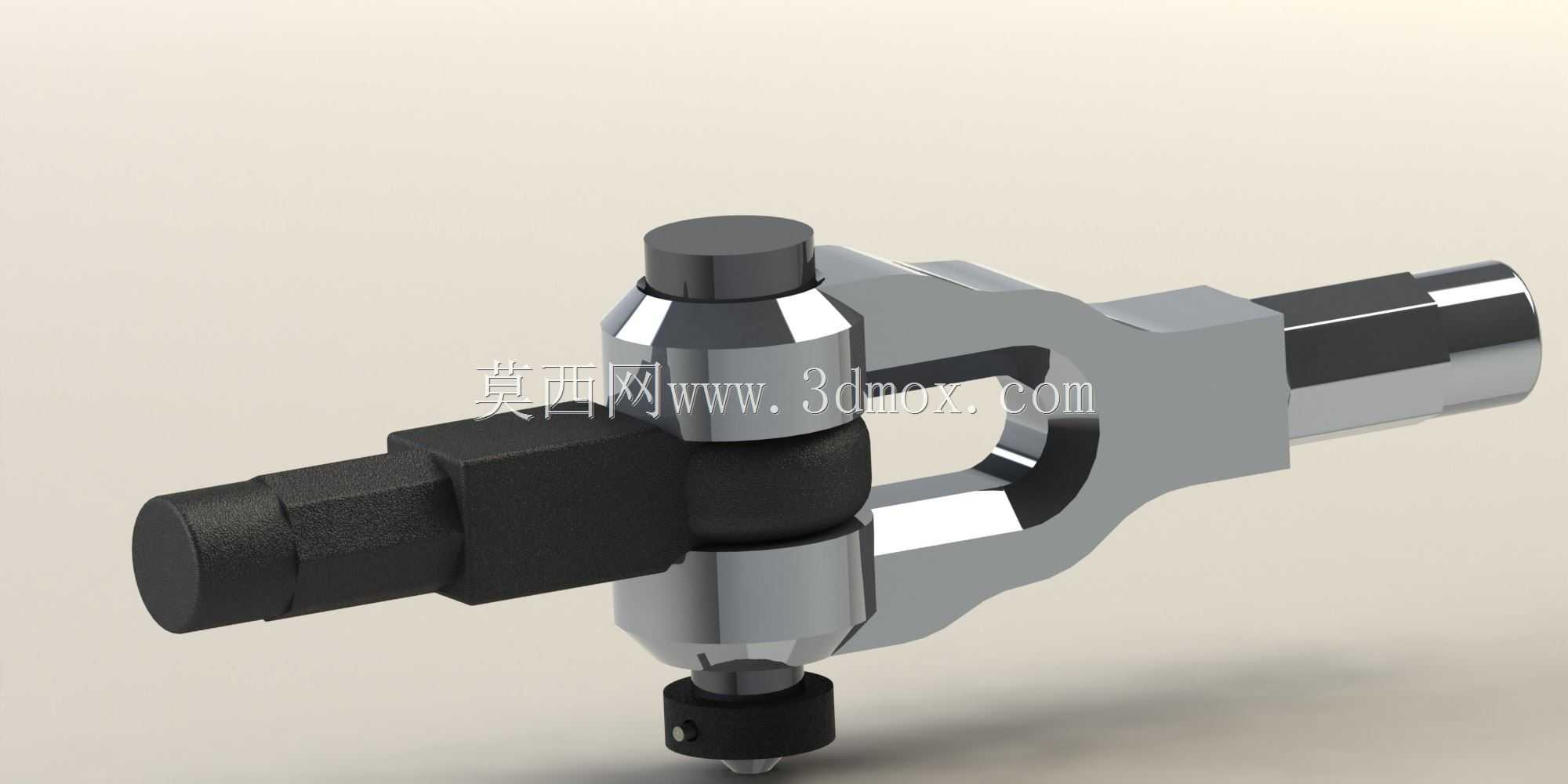

　　从结构设计逻辑来看，这个关节采用了分体式铰接布局，主体叉形架作为核心承载件，两端分别加工出同轴的铰接孔位，其中一端的轴段为外伸方头结构，用来和外部传动方管套接，方头的设计可以避免传动过程中出现周向打滑，相比平键连接加工更简单，装配时直接插入对应方孔即可完成周向固定，装配效率更高。另一端的铰接位搭配了不同颜色标识的轴套、限位端盖，其中红色的端盖为轴向限位件，通过过盈配合压装在铰接轴端部，限制铰接轴的轴向窜动，黄色的轴套为自润滑耐磨衬套，套在铰接轴和叉形架的孔位之间，降低转动过程中的摩擦阻力，不需要额外添加润滑脂就能满足长期使用的耐磨需求，紫色的下端轴段为另一路传动的连接端，同样采用方轴结构，和对侧的黄色方头形成垂直方向的传动输出。

　　设计过程中首先要确定的是铰接的摆动角度范围，这个关节的叉形架开口尺寸直接决定了最大摆角，从结构比例来看，它的单方向最大摆角可以达到35度左右，足够覆盖大多数设备安装时的角度补偿需求，不会出现杆件干涉的问题。安装边界方面，两端方头的截面尺寸和配套的管件内方尺寸采用H7/h6的间隙配合，装配后不会出现松旷问题，铰接轴的直径根据传递扭矩的大小核算，日常应用场景下传递15N·m以内的扭矩完全不会出现变形或断裂问题。整个关节的外形没有多余的突出结构，所有棱角位置都做了R2左右的倒角处理，既避免了装配过程中划伤操作人员，也能减少应力集中，提升零件的疲劳强度。

　　在实际选型适配时，需要注意两端连接轴的插入深度，方头的有效插接长度要达到截面边长的1.5倍以上，才能保证连接的可靠性，避免传动过程中出现脱开的问题。铰接位置的衬套采用聚四氟乙烯材质，本身具备自润滑特性，日常维护不需要定期注油，适合在粉尘不大的常温工况下使用，如果应用在潮湿或者有腐蚀的场景，可以将衬套更换为铜基石墨材质，提升环境适应能力。整个结构没有复杂的异形曲面，所有加工面都可以通过普通铣床、钻床完成加工，不需要特殊的加工设备，加工成本低，适合批量生产应用。另外，轴向限位的端盖采用压装设计，相比卡簧限位的结构，承载的轴向力更大，不会因为频繁摆动出现卡簧脱落的问题，长期使用的可靠性更高。
