星形辐条摩托合金轮毂结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:492467
  • 星形辐条摩托合金轮毂结构设计
  • 星形辐条摩托合金轮毂结构设计
  • 星形辐条摩托合金轮毂结构设计
  • 星形辐条摩托合金轮毂结构设计
  • 星形辐条摩托合金轮毂结构设计
  • 星形辐条摩托合金轮毂结构设计
  • 星形辐条摩托合金轮毂结构设计
  • 星形辐条摩托合金轮毂结构设计
  • 星形辐条摩托合金轮毂结构设计
  • 星形辐条摩托合金轮毂结构设计
  • 星形辐条摩托合金轮毂结构设计
  • 星形辐条摩托合金轮毂结构设计

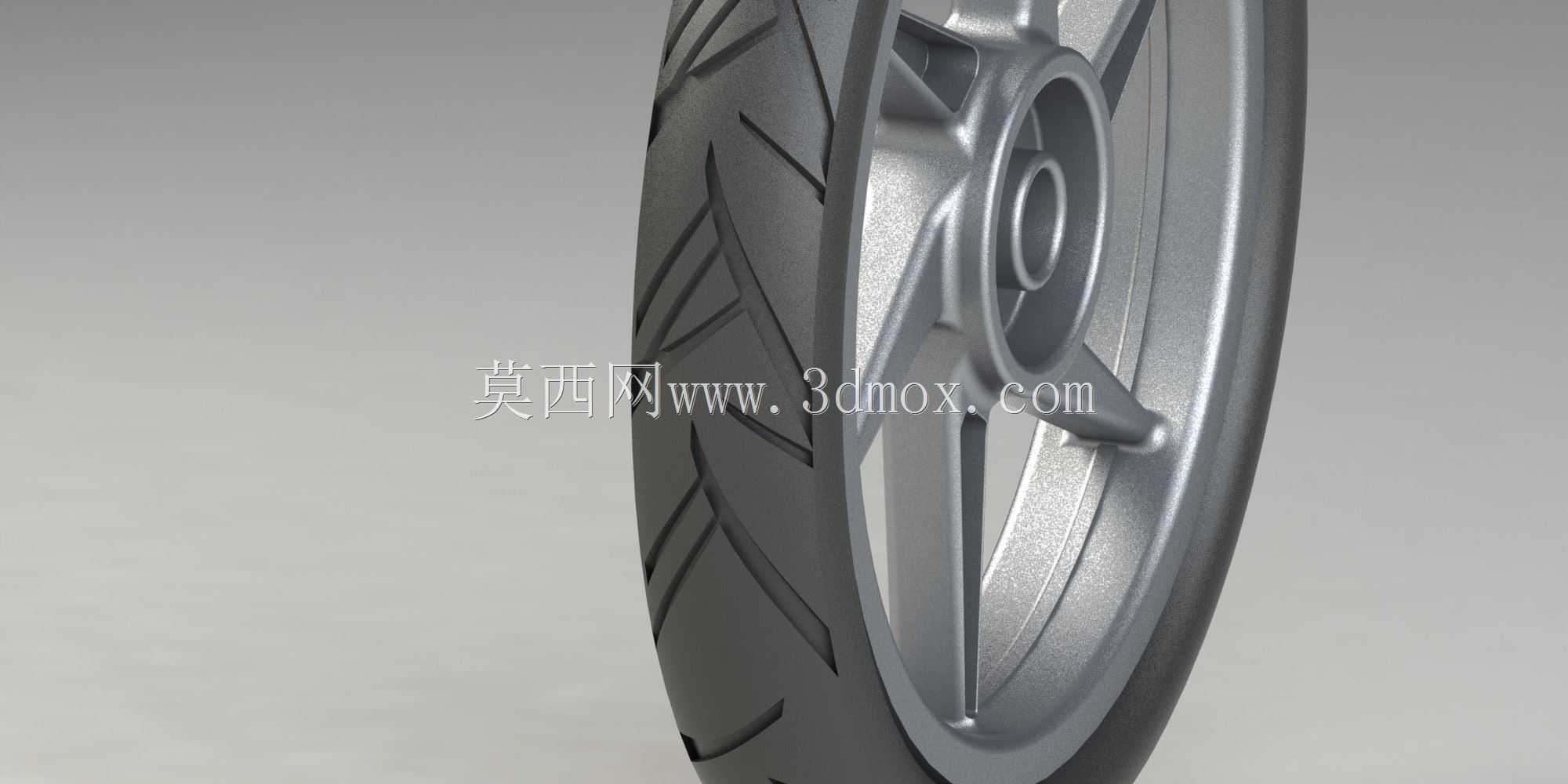

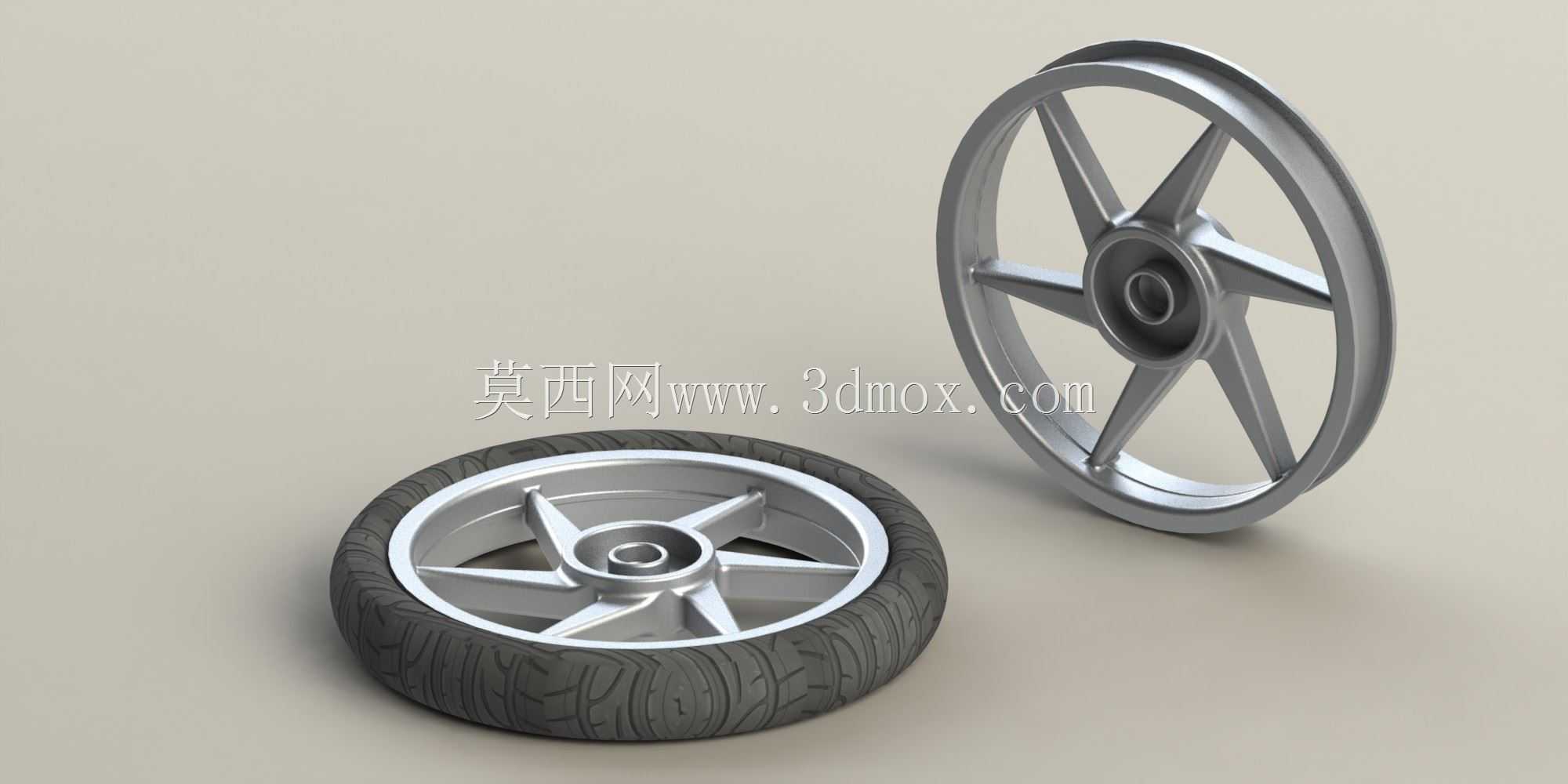

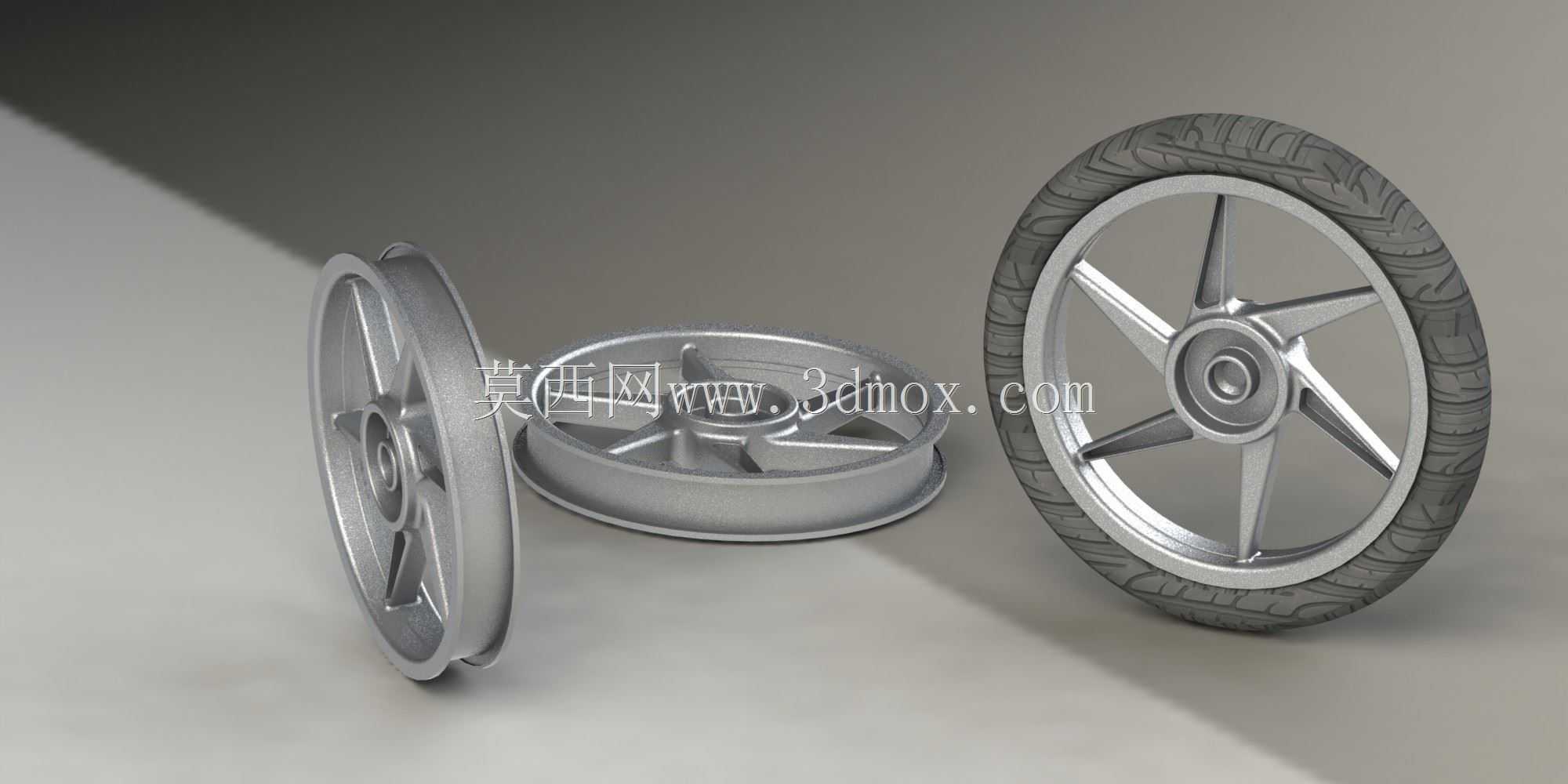

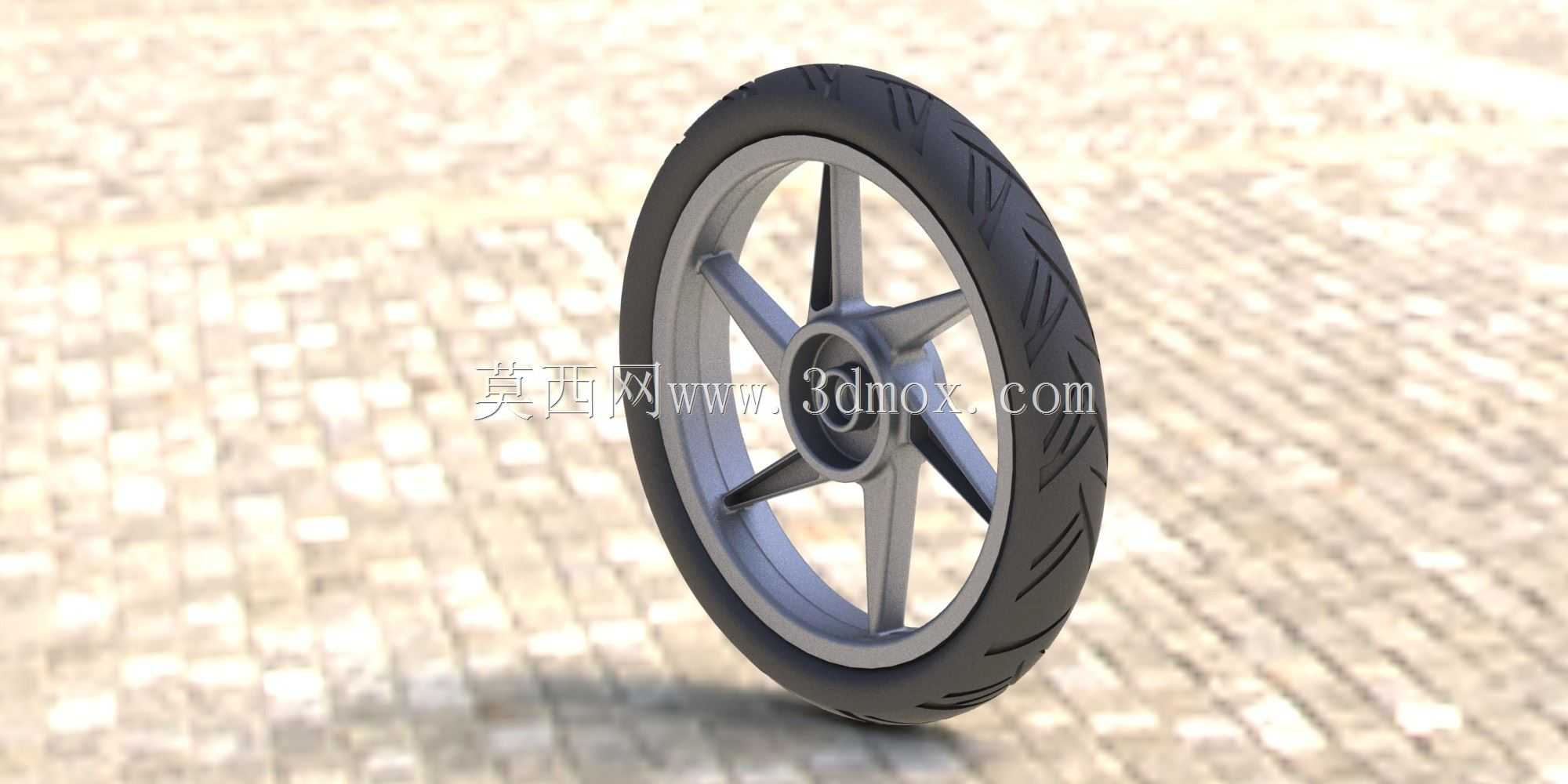

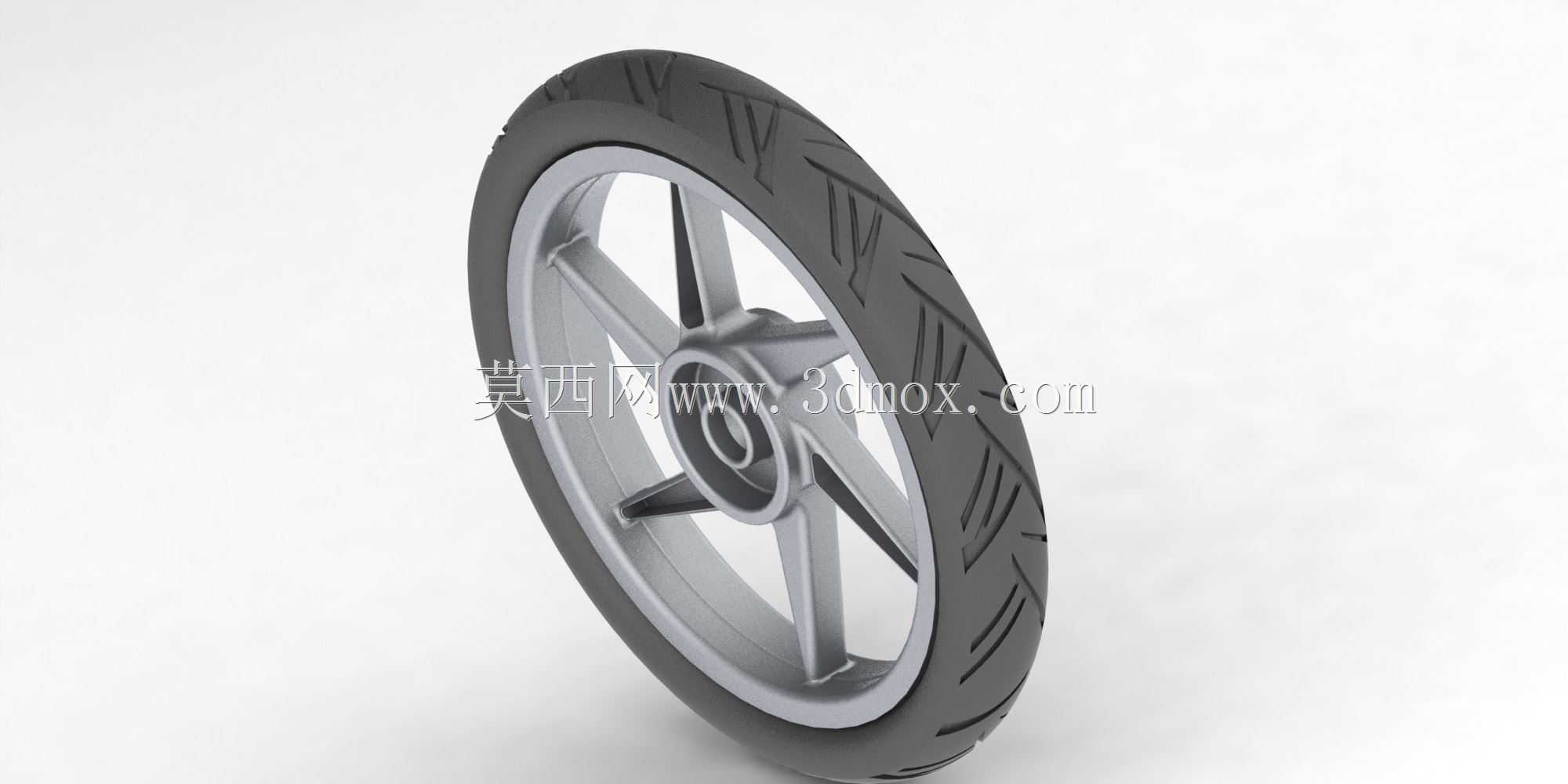

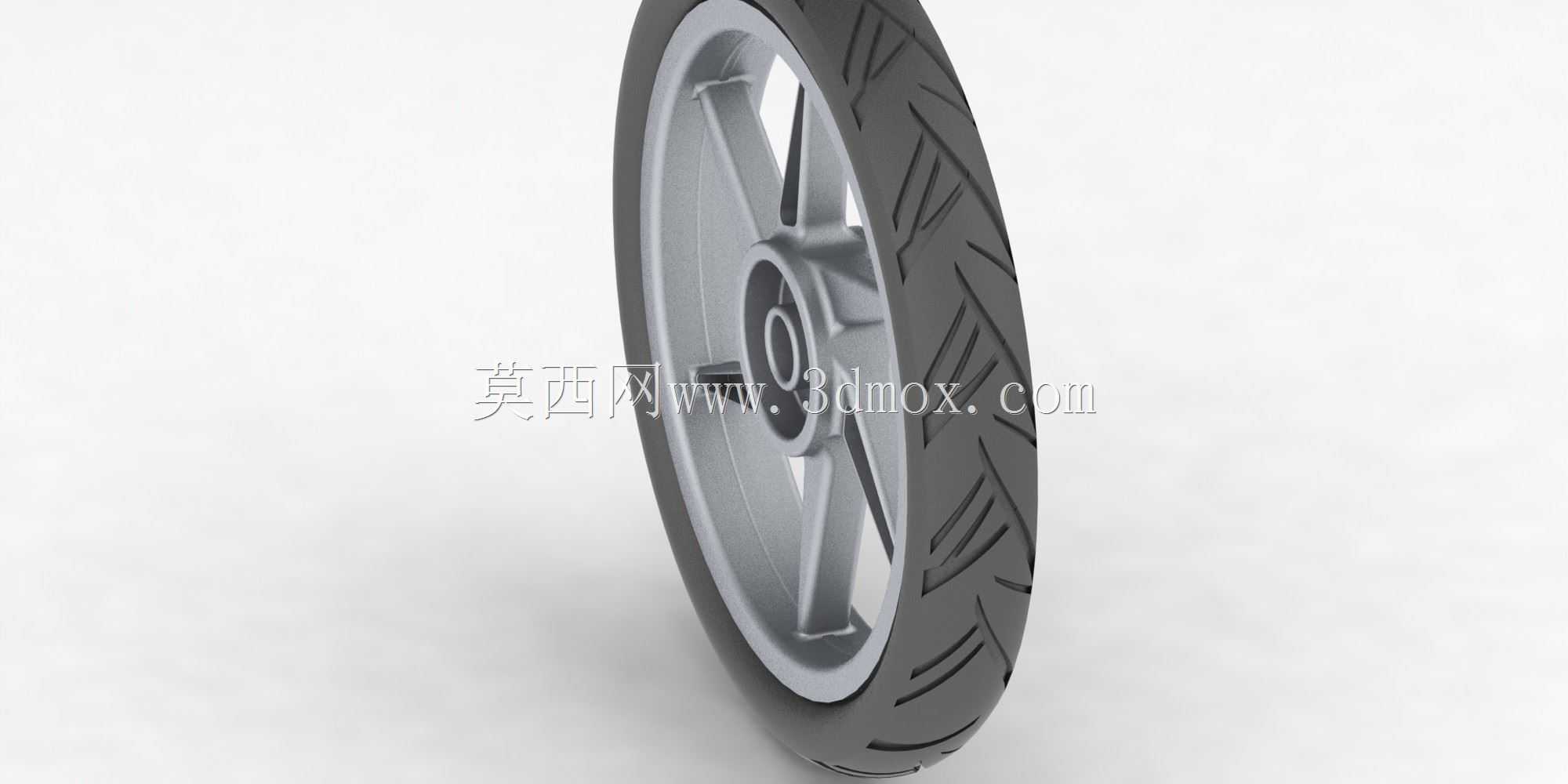

  日常做两轮代步工具行走部件结构设计时,这类星形辐条的合金轮辋结构是很常见的选型方向,先从实际装车场景说起,这类轮毂主要适配小排量踏板、跨骑类民用摩托,也可兼容同规格电动两轮车的行走系统,核心作用是承接轮胎安装、传递轮轴驱动力矩,同时承受骑行过程中来自路面的垂向冲击、转向时的侧向载荷,以及制动时的反向力矩。

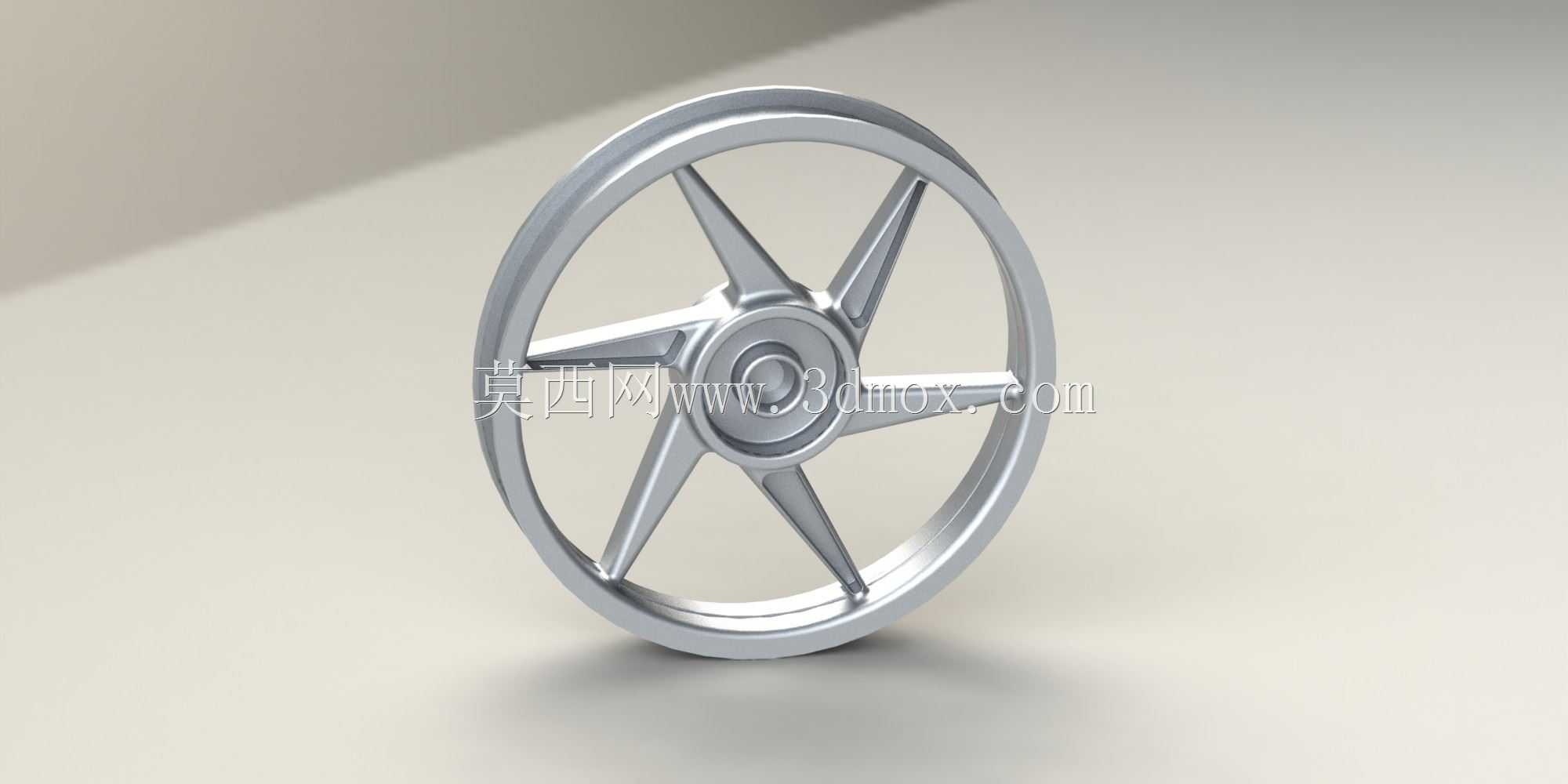

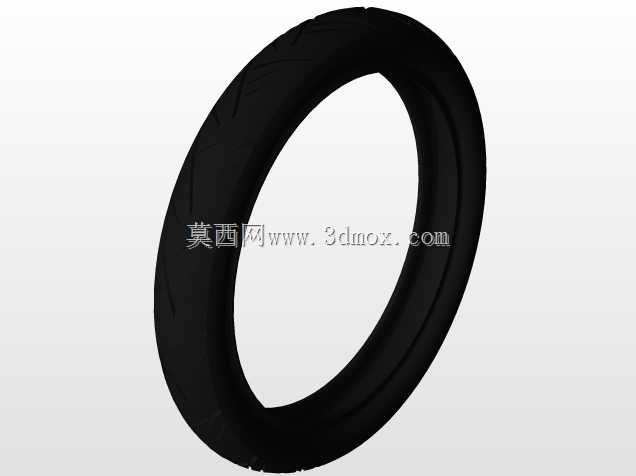

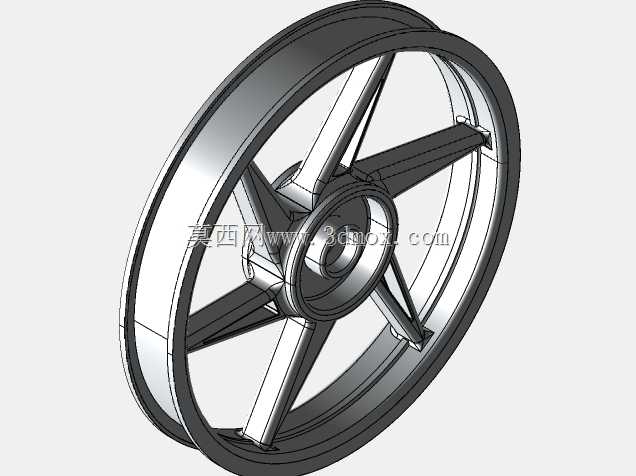

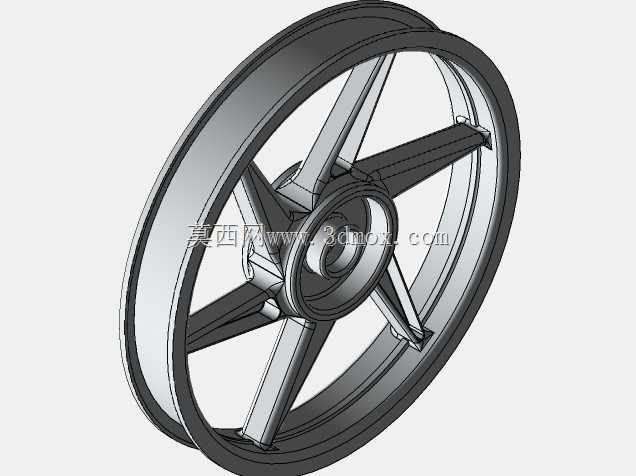

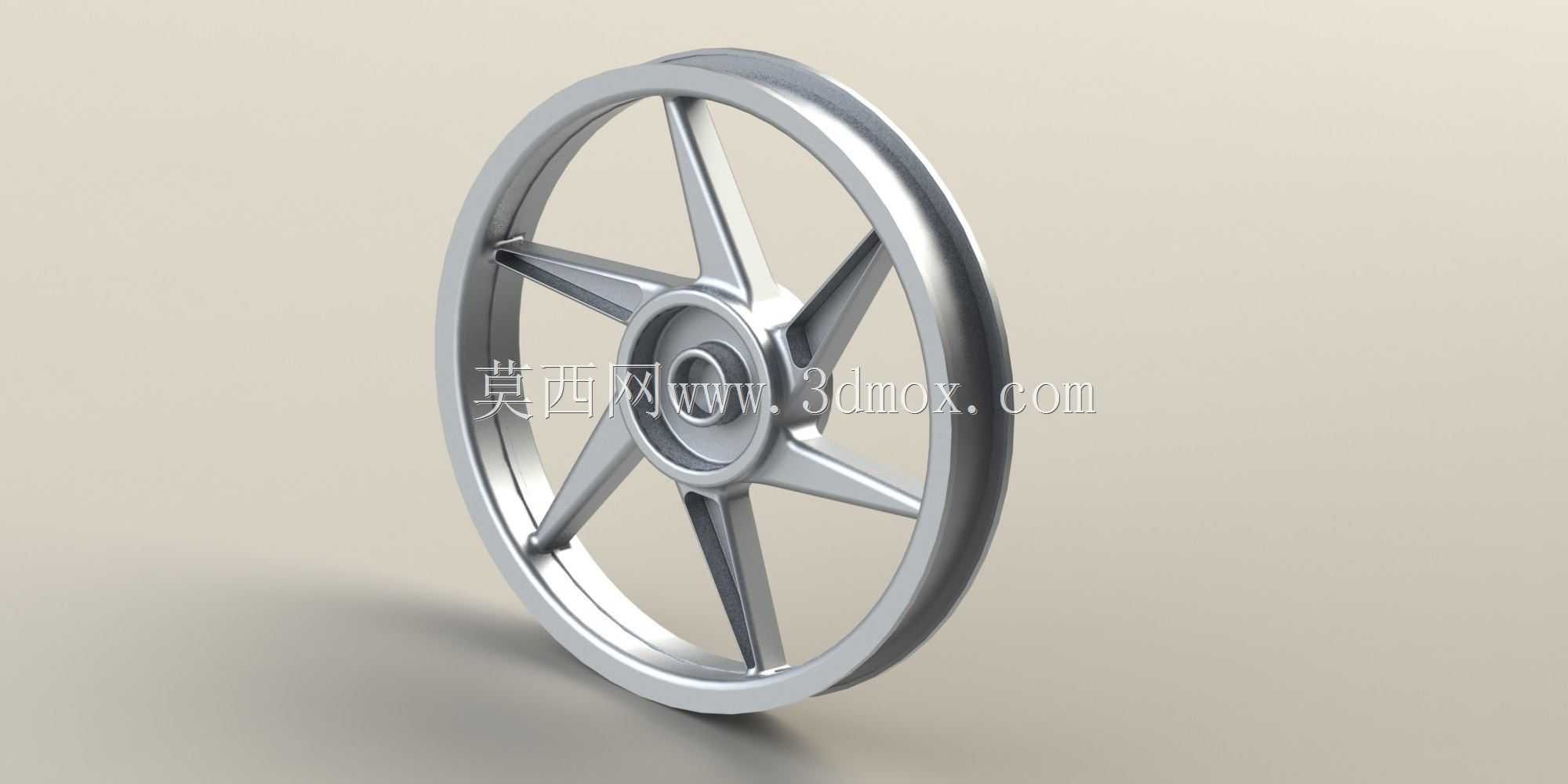

  做这个结构的三维建模时,首先要卡准安装边界尺寸:轮辋部分的胎圈座直径、轮缘宽度必须匹配对应规格的真空胎或有内胎轮胎,不能出现胎圈卡合量不足导致的漏气、脱胎风险,中心轴承安装位的同轴度公差要控制在0.02mm以内,保证车轮转动时的径向跳动量符合骑行要求,避免高速行驶出现车把抖动的问题。辐条采用五组星形放射布局,不是单纯为了外观造型,这种结构能在同等铸造材料用量下,获得更高的径向刚度与抗扭能力,辐条与轮辋、中心轮毂座的过渡位置全部做了大圆角处理,避免应力集中导致的辐条断裂问题,日常骑行遇到路面坑洼冲击时,载荷能顺着辐条平滑传递到中心轮毂,不会在转角位置形成应力峰值。

  建模过程中特意区分了轮辋毛坯与成品加工面的结构差异:轮辋的胎圈座、中心轴承孔、制动盘安装端面是需要后续机加工的部位,建模时预留了0.3mm的加工余量,非加工面直接保留铸造拔模斜度,拔模角度控制在1.5度,符合低压铸造的工艺要求,不需要额外做后期结构修改就能直接导出模具加工图纸。中心轮毂部分设计了双轴承安装位,中间预留了油封安装槽,能阻挡骑行时的泥水、沙尘进入轴承内部,延长轴承使用寿命,轴承位外侧的端面预留了制动盘或者鼓刹盖的安装螺孔位置,螺孔的位置度公差按照GB/T 1800.2的IT7级精度设置,保证制动盘安装后不会出现偏摆,避免制动时出现异响、刹车抖动的问题。

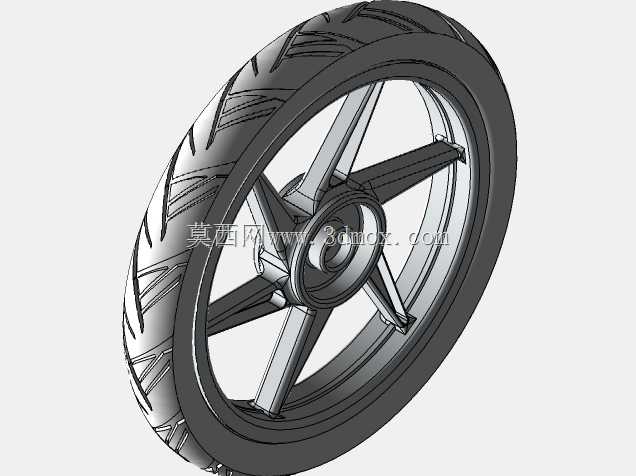

  从实际使用场景的功能特性来看,这类合金轮毂相比传统钢制辐条轮,重量能降低30%左右,能有效降低两轮车的非簧载质量,提升悬挂系统的响应速度,骑行时的颠簸过滤效果更好,同时铸造合金的表面致密性更好,不需要额外做辐条调校,出厂后只要轴承、轮胎安装到位就能长期使用,不会出现钢制辐条松动需要重新张紧的维护问题。建模时也考虑了轮胎装配的工艺性:轮辋的气门嘴安装孔位置做了局部加厚,避免安装气门嘴时出现轮辋开裂,轮缘的导入斜度做了优化,换胎时轮胎胎圈能顺利滑入胎圈座,不需要用撬棍大力撬动就能完成轮胎拆装,减少维修时对轮辋表面的损伤。

  结构设计时还做了受力仿真验证,在1.5倍额定载荷的垂向冲击下,辐条最大应力值远低于铸造铝合金的屈服强度,侧向施加额定载荷1倍的转向力时,轮辋的侧向变形量控制在0.5mm以内,不会出现蹭刹车、蹭前叉的问题。轮辋内部的减重槽不是随意挖除的,位置刚好选在轮辋截面惯性矩最大的区域外侧,在不降低整体结构强度的前提下尽可能去除冗余材料,进一步降低轮毂整体重量,同时减重槽的位置也能作为轮胎安装时的对位参考,方便维修时确认轮胎是否安装到位。另外中心轮毂的轴孔长度严格匹配前叉/后平叉的安装间距,不会出现安装后轮毂轴向窜动的问题,轴孔与轮轴的配合间隙选在H7/g6的间隙配合区间,既能保证轮轴顺利穿入,又不会出现配合间隙过大导致的车轮晃动。
