直列三缸发动机缸体简化结构设计

　　在小排量乘用车、通用小型动力机组、非道路移动机械的动力单元开发环节，缸体作为整台内燃机的承载基体，其结构合理性直接决定整机的刚度、振动表现与装配适配性，本次呈现的简化结构缸体，针对入门级动力方案的结构验证、教学演示场景做了针对性的结构取舍，去掉了量产缸体上复杂的加强筋冗余结构、辅助安装凸台与细小油道细节，保留了核心的功能承载结构，能够清晰展现直列三缸缸体的基础布局逻辑。从实际应用场景来看，这类简化缸体结构多用于动力总成前期方案的布局验证、职业院校内燃机结构教学、三维建模练习场景，不需要承载量产机型的高强度爆发压力，因此在结构设计上优先保证核心装配边界的准确性，而非极限工况下的强度冗余。从功能特性上看，

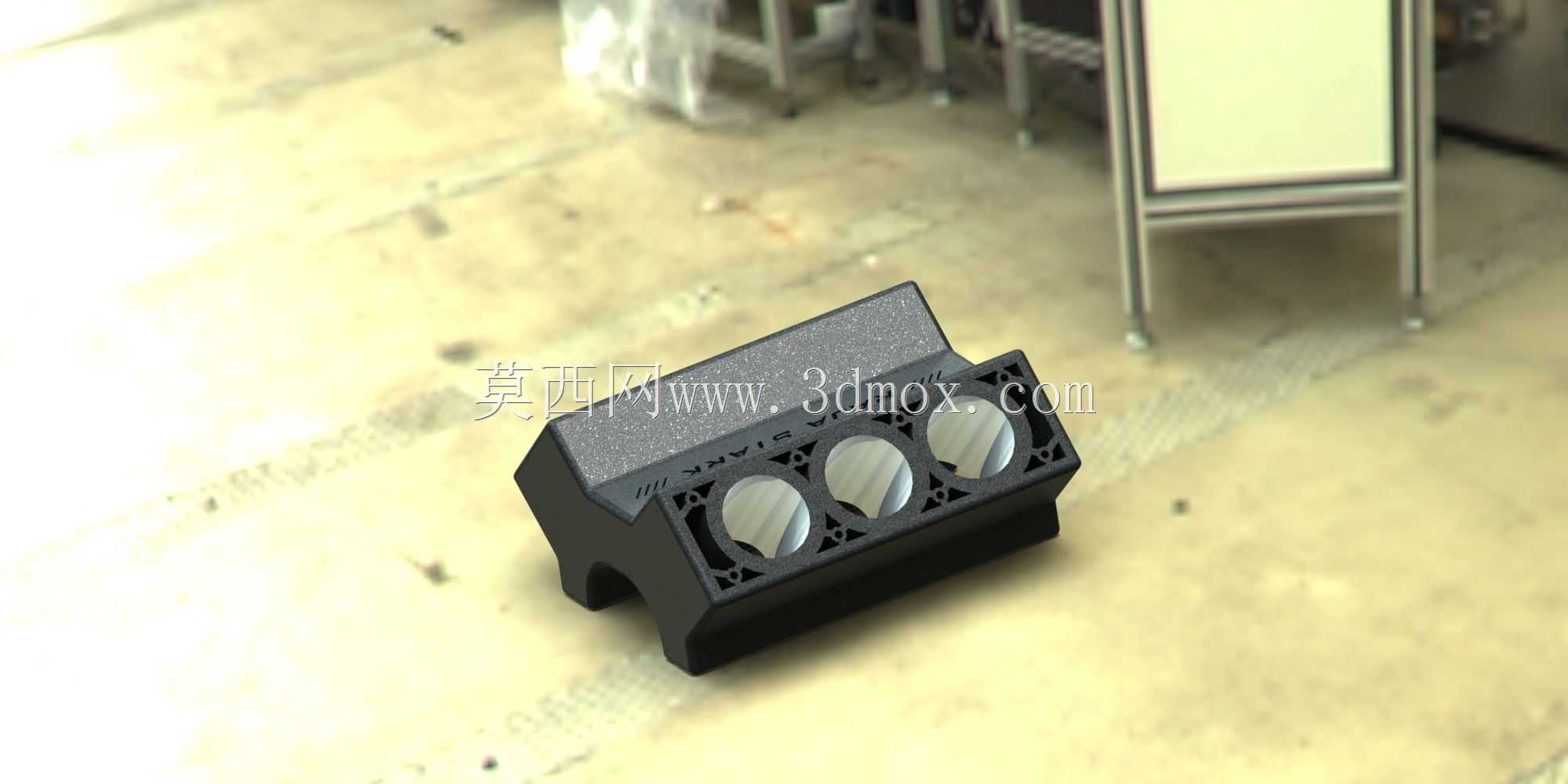

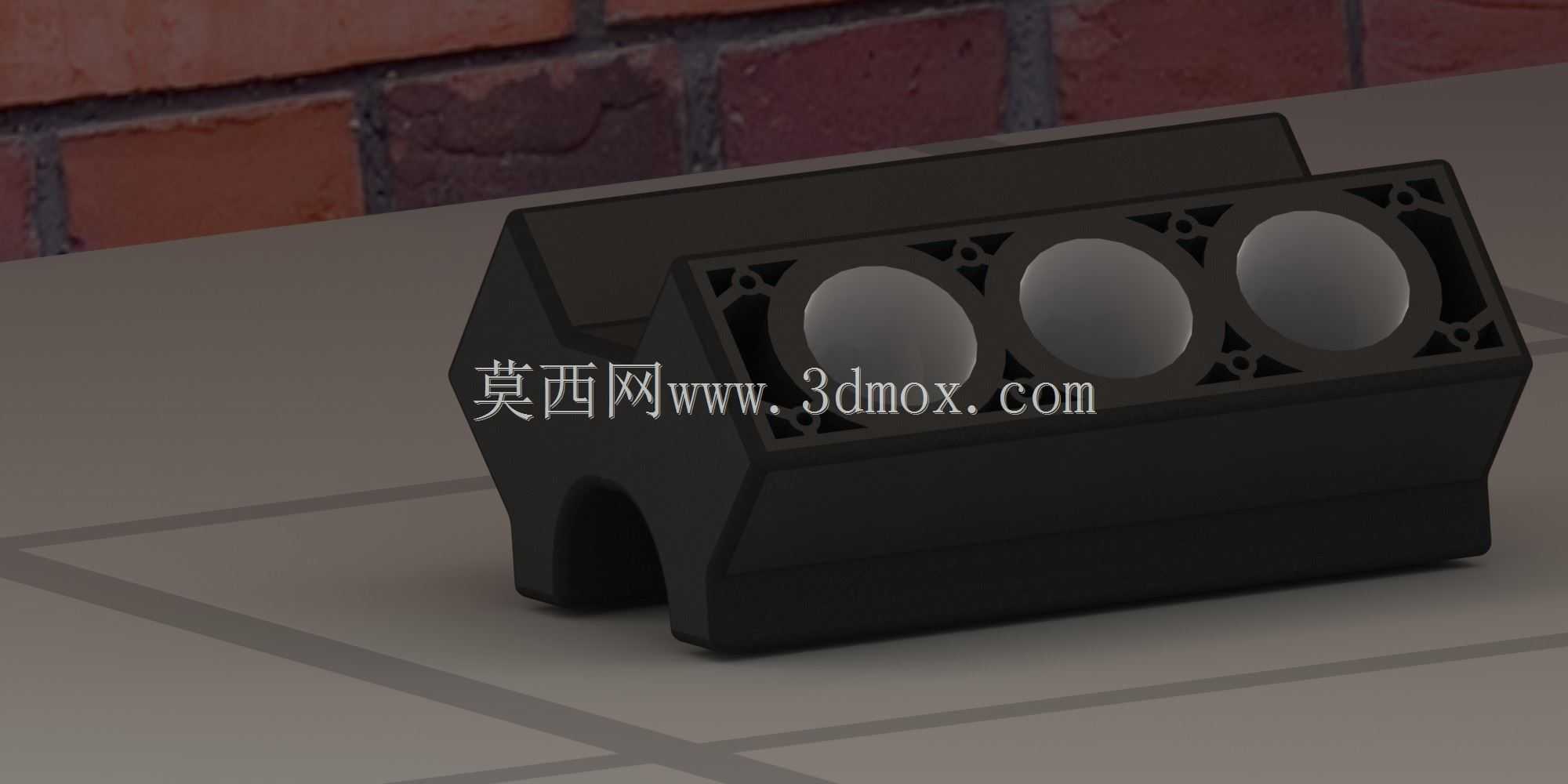

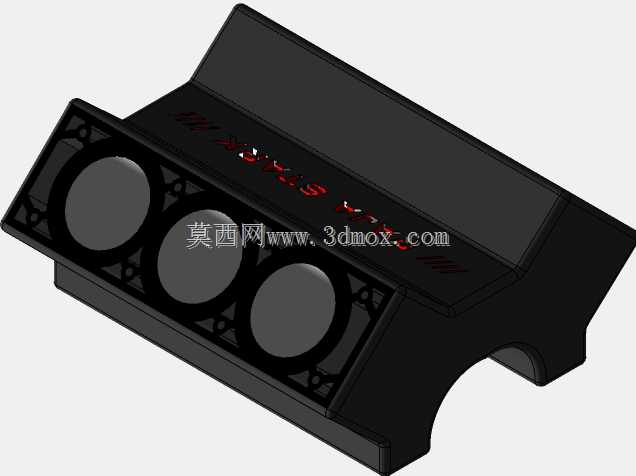

　　该缸体保留了直列三缸布局的核心缸孔阵列，三个等径缸孔沿缸体长度方向等距排布，缸孔轴线与缸体主安装面保持垂直，能够匹配对应规格的活塞、连杆组件的运动行程空间；缸体下部保留了曲轴安装的弧形支撑位，能够对应曲轴主轴颈的安装弧度，保证曲轴回转过程中不会与缸体本体发生运动干涉；缸体侧面的镂空减重结构，在不降低核心承载刚度的前提下，有效减少了结构本身的材料占用，同时也能直观展现缸体内部的壁厚分布逻辑。设计思路上，该结构没有追求量产缸体的全细节还原，而是围绕核心装配关系做减法：首先确定三个缸孔的中心距参数，这一参数直接决定整机的长度尺寸，是动力单元机舱布局的核心边界，中心距过小会导致缸间壁厚不足，工作过程中容易出现变形泄漏，

　　中心距过大则会造成整机长度冗余，挤占机舱内其他附件的安装空间；其次确定缸体的总高度，这一尺寸需要匹配活塞的行程长度、曲轴的回转半径，保证活塞运行到上止点和下止点时，都不会超出缸孔的有效支撑范围；下部的曲轴安装位同轴度保持统一基准，避免后续装配曲轴时出现不同轴导致的运转卡滞问题。外形尺寸与安装边界方面，该缸体的主安装面为平整的矩形结合面，能够与缸垫、缸盖实现平面贴合，结合面的平面度基准是后续所有孔位加工的定位基础；缸体两端的安装支脚保留了核心的固定点位，能够将缸体稳固安装在试验台架或者教学演示台架上，支脚的安装孔位保持统一的跨距，适配通用的小排量发动机台架安装规格；缸体的宽度方向尺寸围绕缸孔的外径做均匀留边，

　　保证缸孔周围有足够的壁厚承受燃烧过程中的侧推力，不会因为壁厚过薄出现工作过程中的形变。不同于量产缸体需要集成机油泵安装位、水泵安装位、各类传感器安装凸台的复杂结构，这个简化结构把所有非核心的附属结构全部省略，让使用者能够把注意力集中在缸体最核心的承载功能、缸孔排布、曲轴安装空间这些核心结构逻辑上，对于刚接触内燃机结构设计的从业者来说，能够快速建立直列三缸缸体的基础空间认知，理解各个核心结构之间的位置约束关系；在前期方案布局阶段，也可以用这个简化结构快速完成动力单元的机舱占位，评估动力总成与周边冷却系统、进排气系统、悬挂系统的空间间隙，不需要等待详细的全细节缸体模型完成就可以推进整体布局工作，有效缩短前期方案的迭代周期。结构上的细节处理也贴合工程实际，缸孔边缘做了均匀的倒角处理，避免装配活塞组件时出现锐边刮伤活塞环的问题；下部曲轴支撑位的弧形面做了等壁厚处理，保证支撑位置的刚度均匀，不会出现局部刚度薄弱导致的振动放大问题；侧面的减重镂空位置都设置在应力分布较低的区域，避开了缸孔周围、曲轴支撑位这些高应力区域，不会因为减重结构影响核心位置的结构强度。
