无轮毂式环形行走轮结构设计方案

项目分类:通用机械零部件 发布时间:2022-01-04 ID:492476
  • 无轮毂式环形行走轮结构设计方案
  • 无轮毂式环形行走轮结构设计方案
  • 无轮毂式环形行走轮结构设计方案
  • 无轮毂式环形行走轮结构设计方案
  • 无轮毂式环形行走轮结构设计方案
  • 无轮毂式环形行走轮结构设计方案

  在特种行走装备、概念载具以及特殊工况输送设备的设计场景中,常规带中心轮毂的车轮往往会因为中心轴系的布置限制,无法满足中空走线、中心区域穿行作业、大直径环形承载等特殊需求,无轮毂车轮的结构设计正是针对这类场景提出的解决方案。这类车轮摒弃了传统车轮从中心轮毂向外辐射辐条连接轮辋的结构形式,将承载与传动的受力路径转移到轮体的环形外圈区域,把轮体中心的全部空间完全释放出来,既可以为载具的转向机构、制动组件、传感单元预留充足的布置空间,也能满足部分需要轮体中心过料、过线甚至供人员穿行的特殊作业要求。

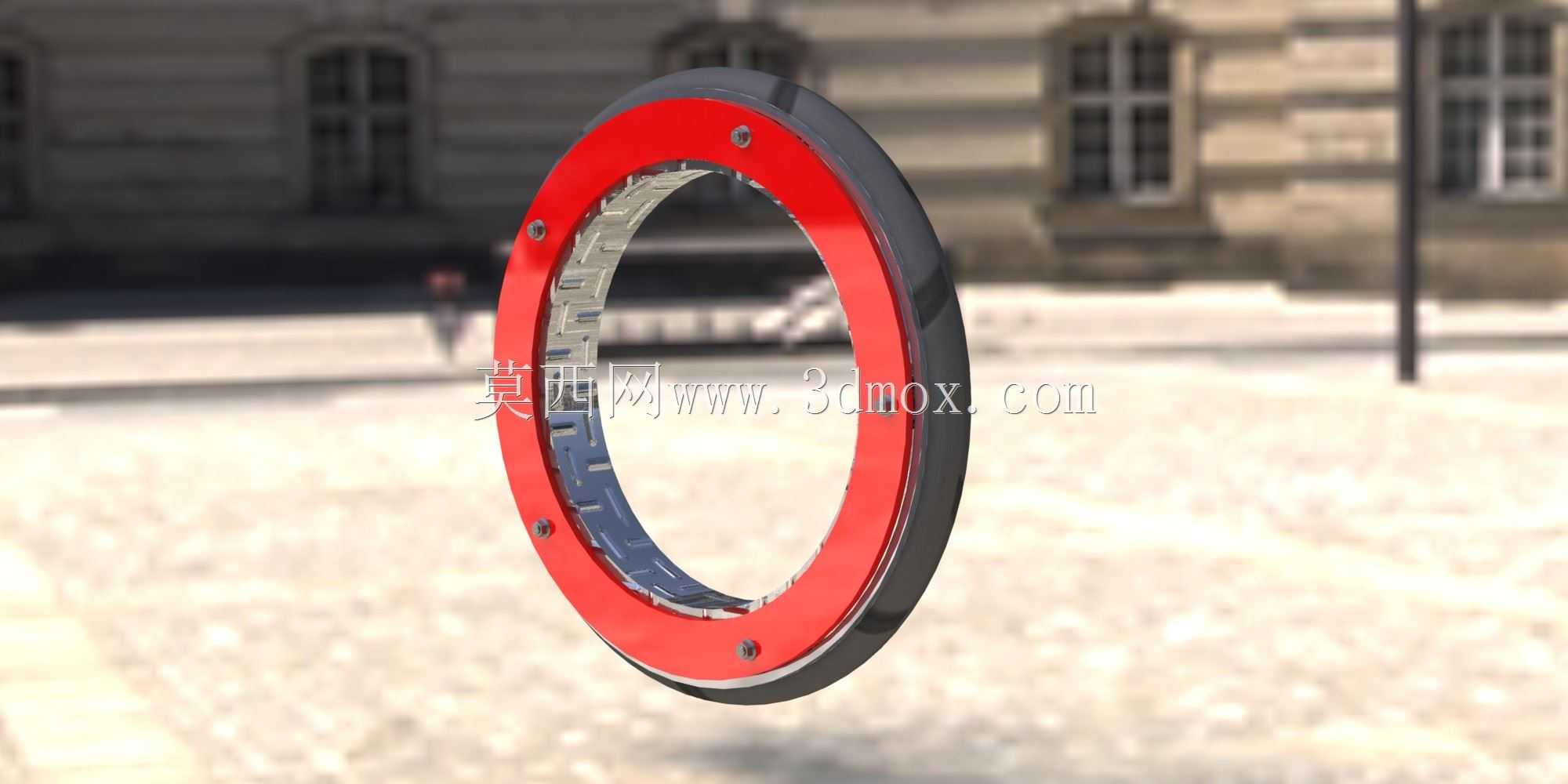

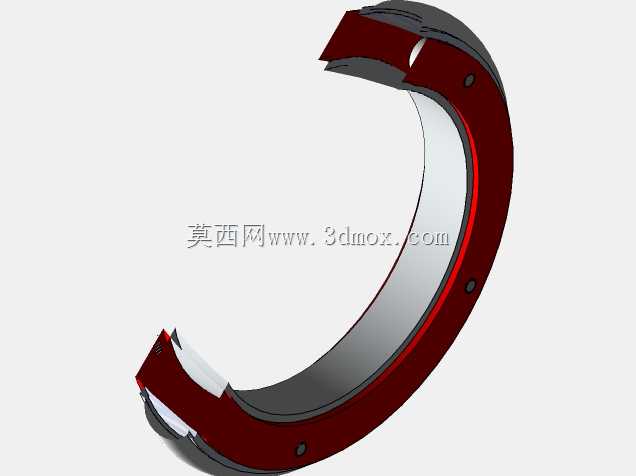

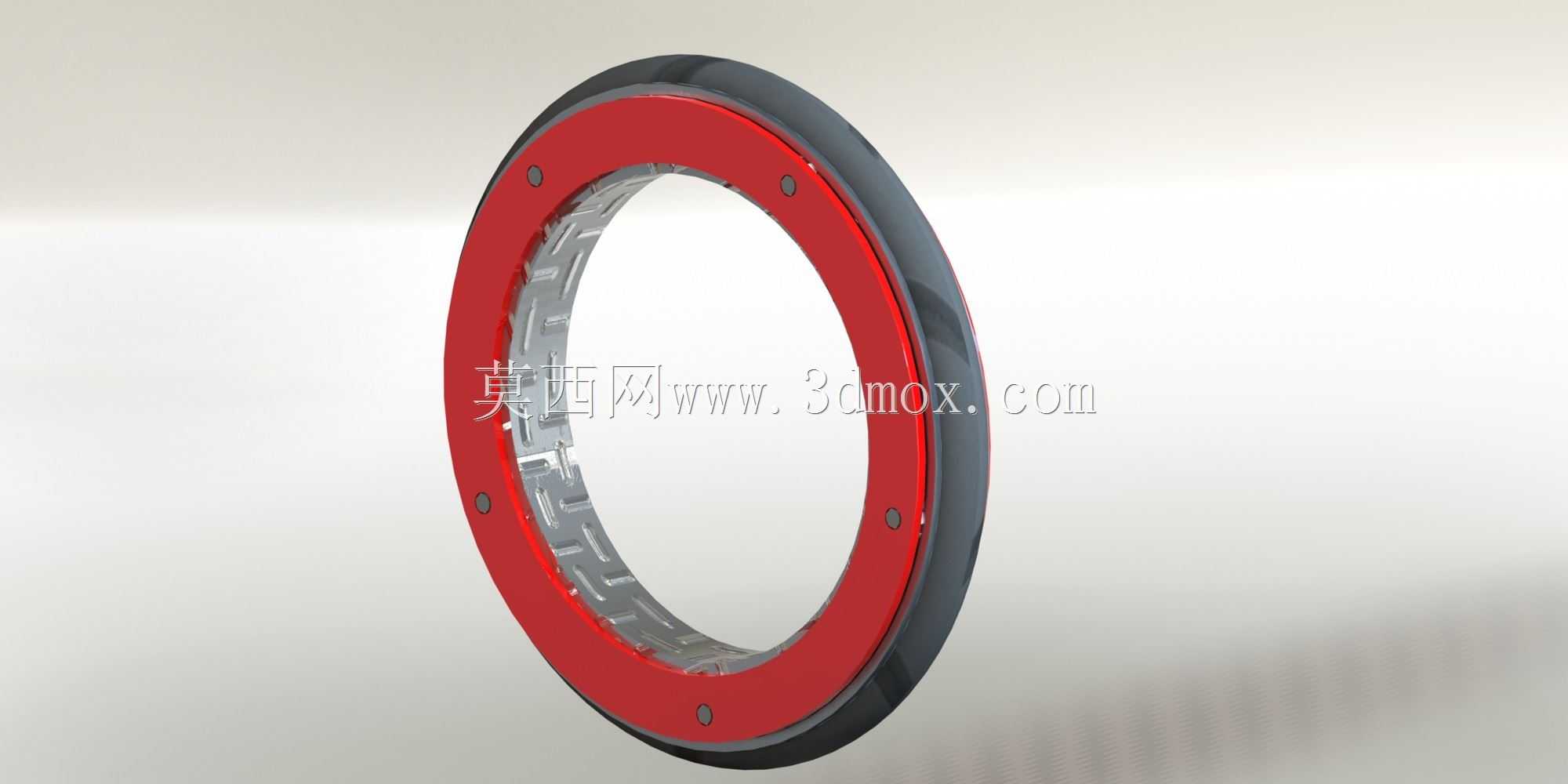

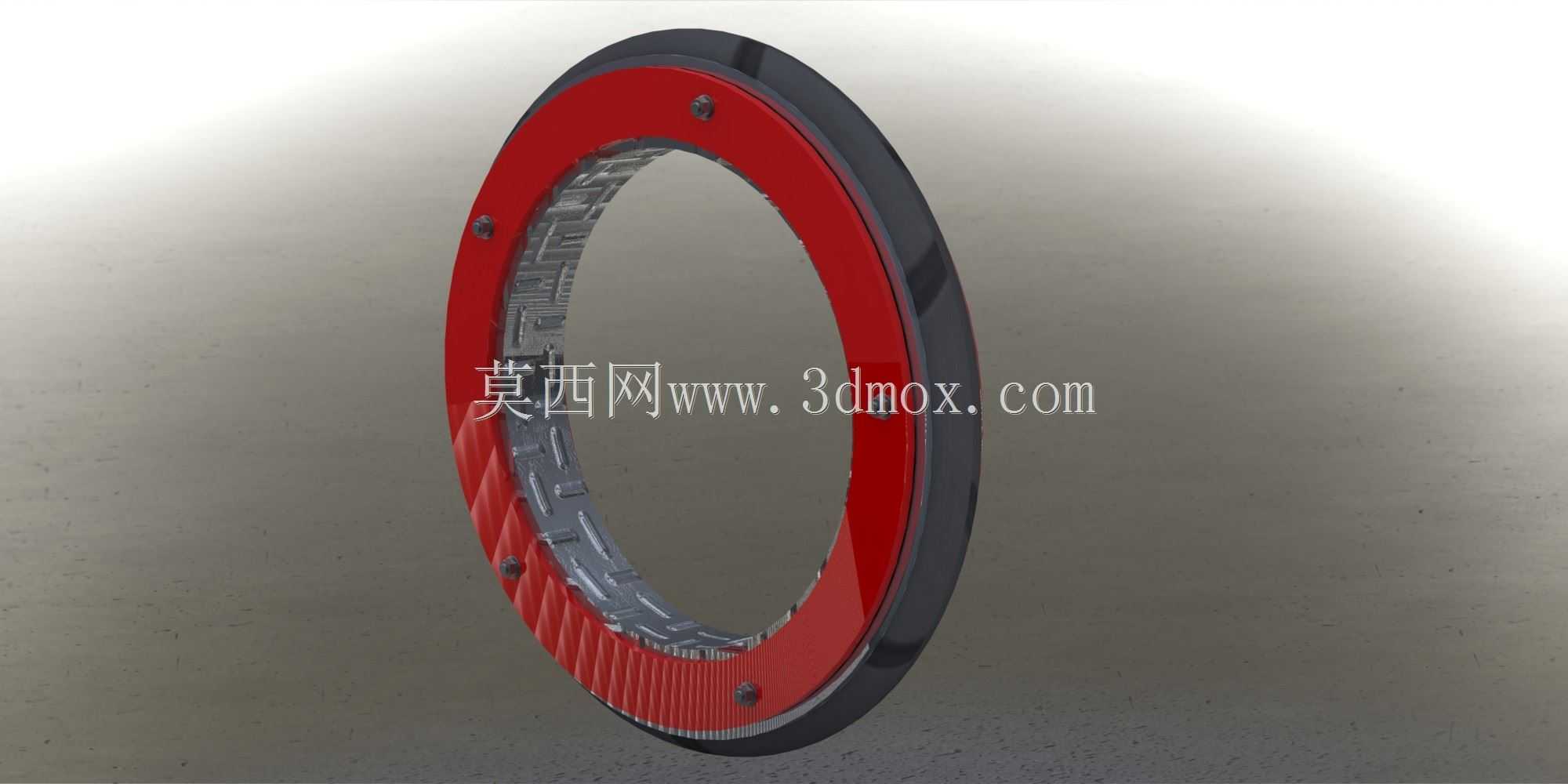

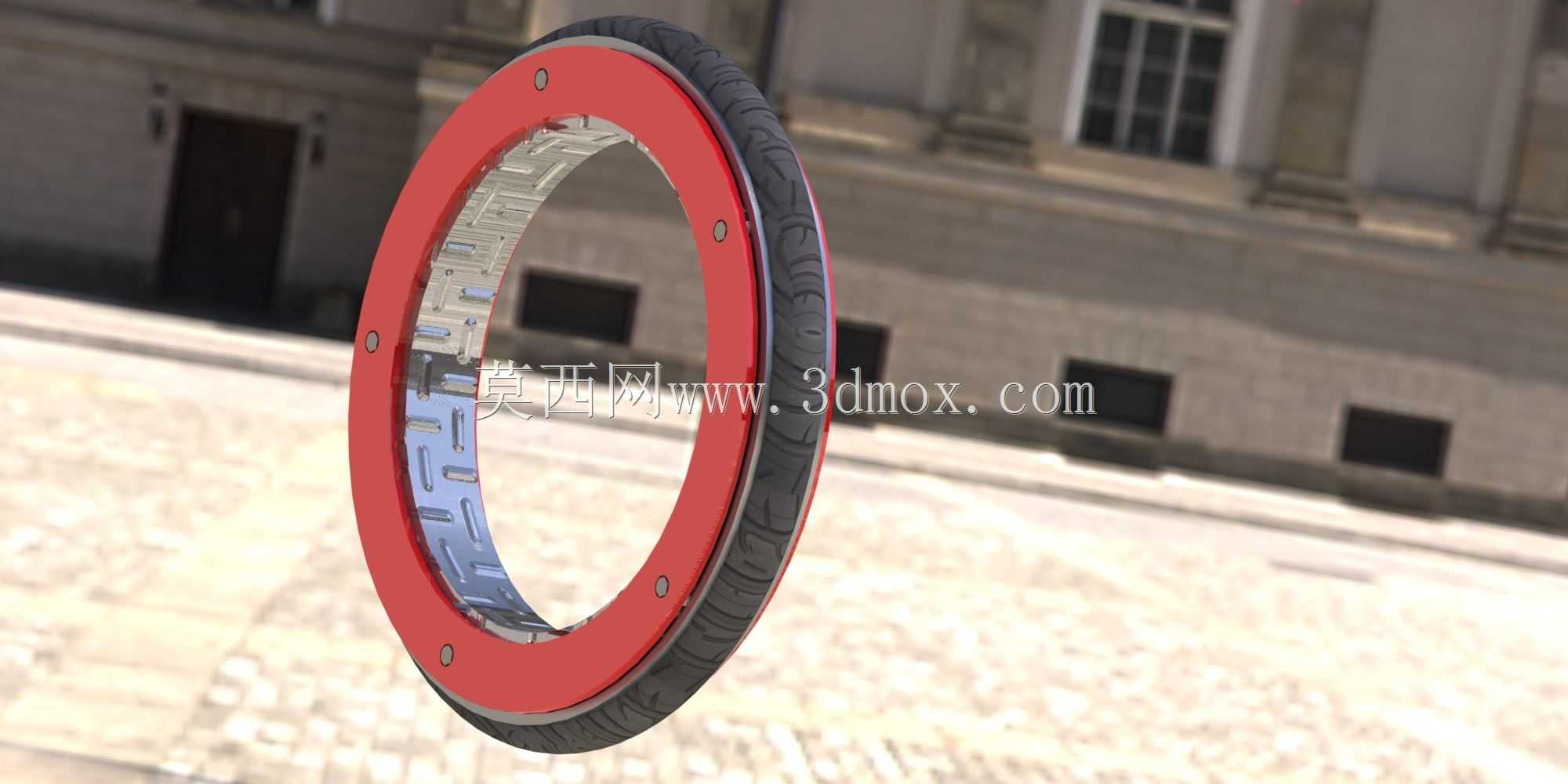

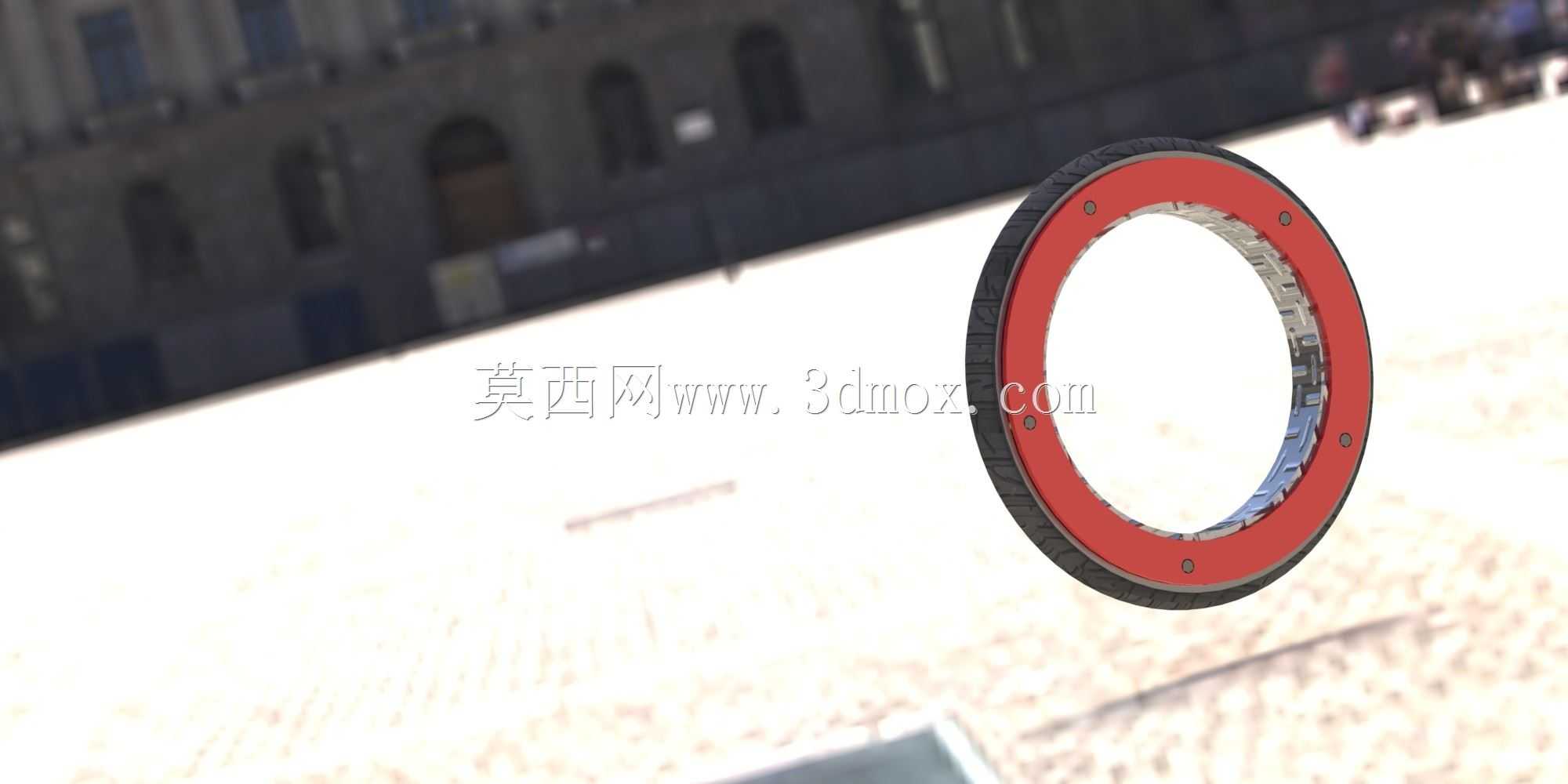

  从实际功能特性来看,这款无轮毂车轮的环形主体分为三个功能层级,最外层是与地面接触的橡胶接触层,表面做了防滑纹理处理,能够在硬质铺装路面、平整工业地坪上提供足够的附着摩擦力,避免行走过程中出现打滑空转的问题;中间层是高强度的环形承载基体,采用一体化环形结构设计,没有传统辐条带来的应力集中点,整体受力更加均匀,能够承受垂直方向的额定载荷同时,抵消行走过程中来自路面的冲击载荷,避免轮体出现形变断裂;最内层是集成的传动与导向配合面,预留了均匀分布的连接孔位,既可以配合外置的摩擦驱动轮实现动力输入,也能安装环形导轨滑块作为轮体的转动导向支撑,保证轮体转动过程中的同轴度,避免出现偏心晃动的问题。

  在设计思路层面,这款无轮毂车轮优先考虑了结构的受力合理性,整个环形基体的截面采用等强度设计思路,根据不同位置的受力大小调整截面厚度,在承载受力较大的接地侧区域适当增加基体厚度,在非主要受力区域做轻量化的壁厚优化,在保证整体结构强度满足载荷要求的前提下,尽可能降低轮体自身的重量,减少行走驱动的动力损耗。轮体内侧的连接孔位采用等角度均匀分布的设计,孔位的位置精度控制在较高公差范围内,既方便驱动组件、制动组件的标准化安装,也能保证轮体转动时的动平衡性能,避免高速转动时出现振动异响。轮体与外层接触层的连接采用嵌入式咬合结构,在环形基体外圈设计了多道环形卡槽,橡胶接触层硫化成型时直接嵌入卡槽内,避免长时间使用后接触层与基体出现脱层滑移的问题,提升轮体的使用寿命。

  从安装边界与尺寸适配的角度来看,这款无轮毂车轮的安装配合面全部集中在轮体的环形内侧区域,不需要在中心位置设置贯穿的轮轴,安装时只需要在轮体内侧圆周方向均匀布置3-4组支撑导向轮,夹紧轮体内侧的导向面,就能实现轮体的转动支撑,支撑组件可以全部布置在轮体的环形轮廓内部,不会向外额外占用安装空间。轮体的轴向宽度根据常规载具的安装空间做了适配设计,既可以单轮独立使用作为小型特种装备的行走轮,也可以多轮并排拼接组成大宽度的行走辊轮,适配不同宽度的载具底盘需求。轮体的内圈直径预留了充足的中空空间,能够容纳下常规尺寸的驱动电机、制动卡钳、转向轴承等组件,甚至可以穿过直径较大的管线、物料通道,这是传统带轮毂车轮完全无法实现的结构优势。

  在实际应用场景中,这类无轮毂车轮既可以用于概念乘用车、特种观光载具的行走系统,打造极具科技感的外观效果同时实现中空转向的结构功能,也可以用于工业场景中的环形输送线、中空旋转作业平台,作为大直径的旋转承载轮使用,相比传统的大直径回转支承,这类结构的转动阻力更小,维护更加方便,还能直接作为行走轮实现设备的移动功能。在一些特殊的作业机器人设计中,无轮毂车轮的中心空间可以安装作业机械臂、检测传感器,让轮体本身同时承担行走和作业平台的功能,减少设备的整体结构尺寸,提升空间利用率。设计过程中也充分考虑了不同工况的适配性,轮体的承载基体可以根据使用场景选择不同的材质,在轻载场景下可以采用高强度工程塑料降低重量,在重载场景下可以采用铝合金或者铸钢材质提升承载能力,外层的接触层也可以根据路面情况更换不同硬度、不同纹理的材质,适配光滑地面、粗糙地面甚至轻度越野路面的行走需求。
