高精度传动用斜齿齿轮轴结构设计

　　在各类需要精准传递旋转动力与扭矩的机械装备中，齿轮轴是整合了齿轮啮合功能与轴类支撑特性的核心传动零件，这类零件常见于中小型减速器、机床主轴箱、农用机械传动箱、输送设备驱动端等场景，区别于分体装配的齿轮与轴结构，集成式齿轮轴省去了齿轮与轴之间的键连接、过盈配合装配环节，从根源上避免了配合间隙带来的传动回差，也消除了键槽对轴体、齿轮轮毂强度的削弱，更适合传动扭矩大、安装空间紧凑、传动精度要求高的工况。

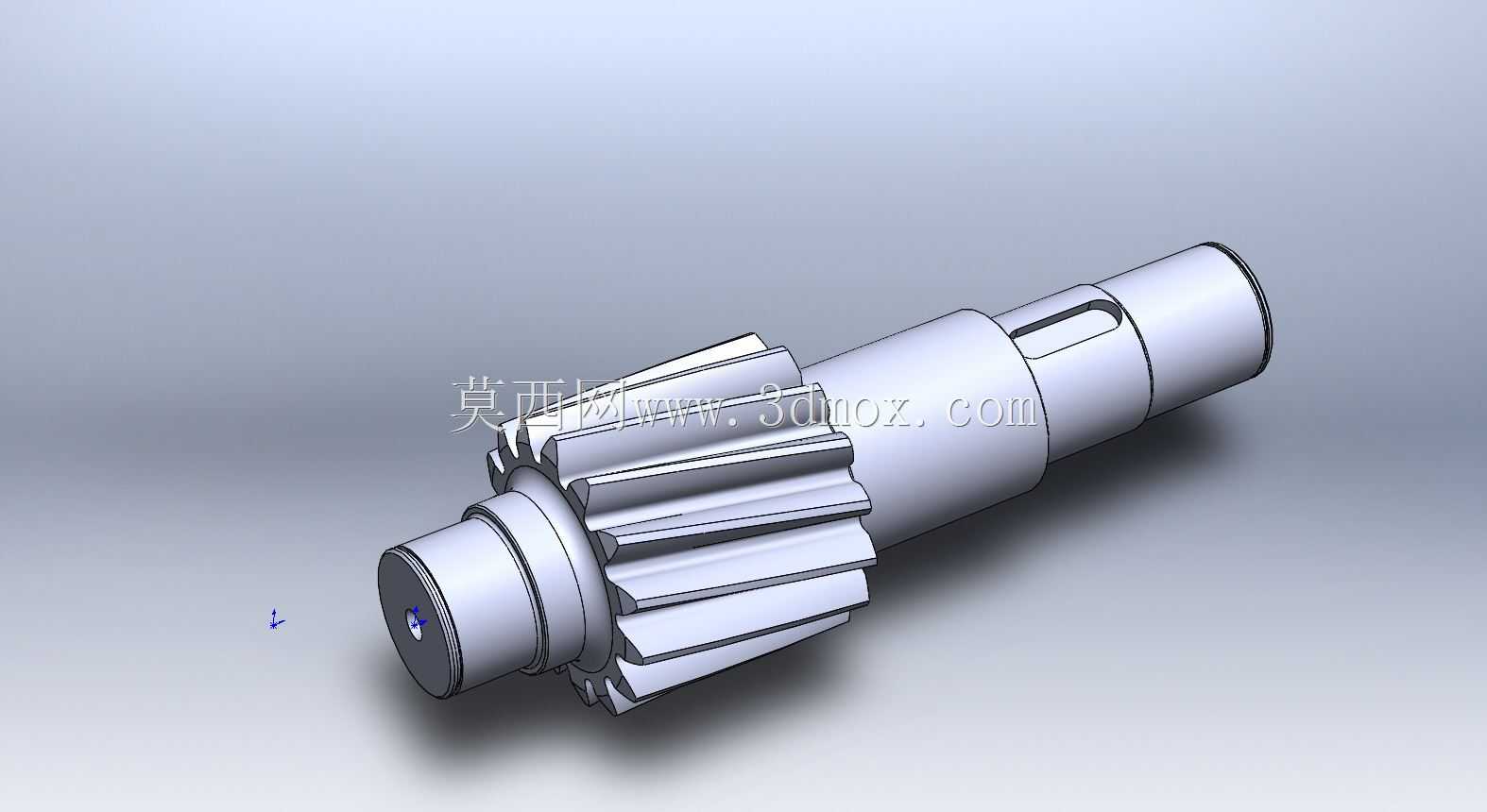

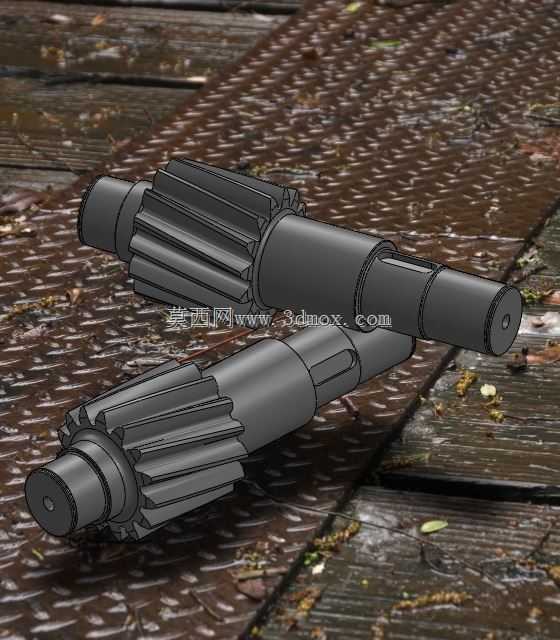

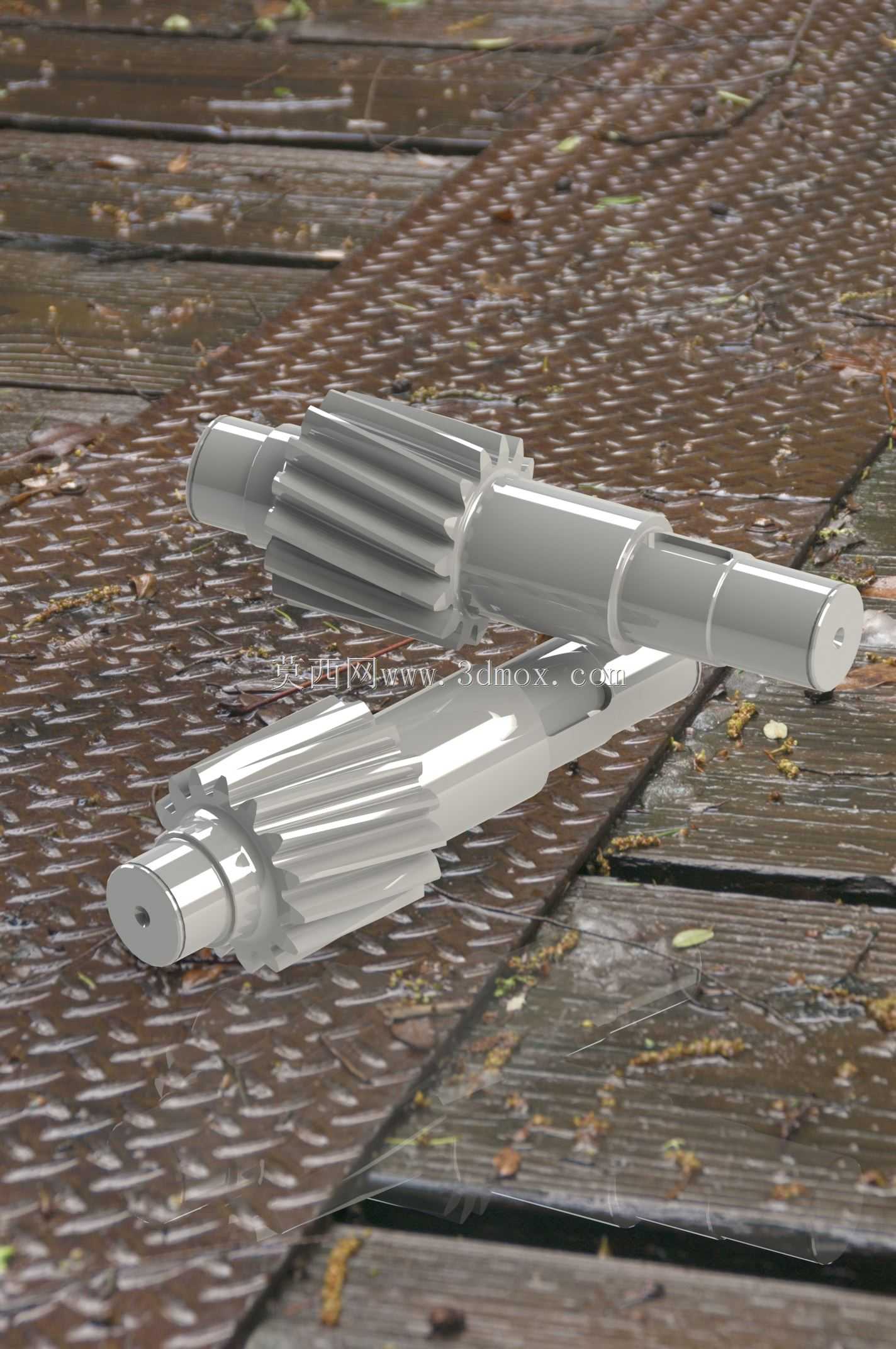

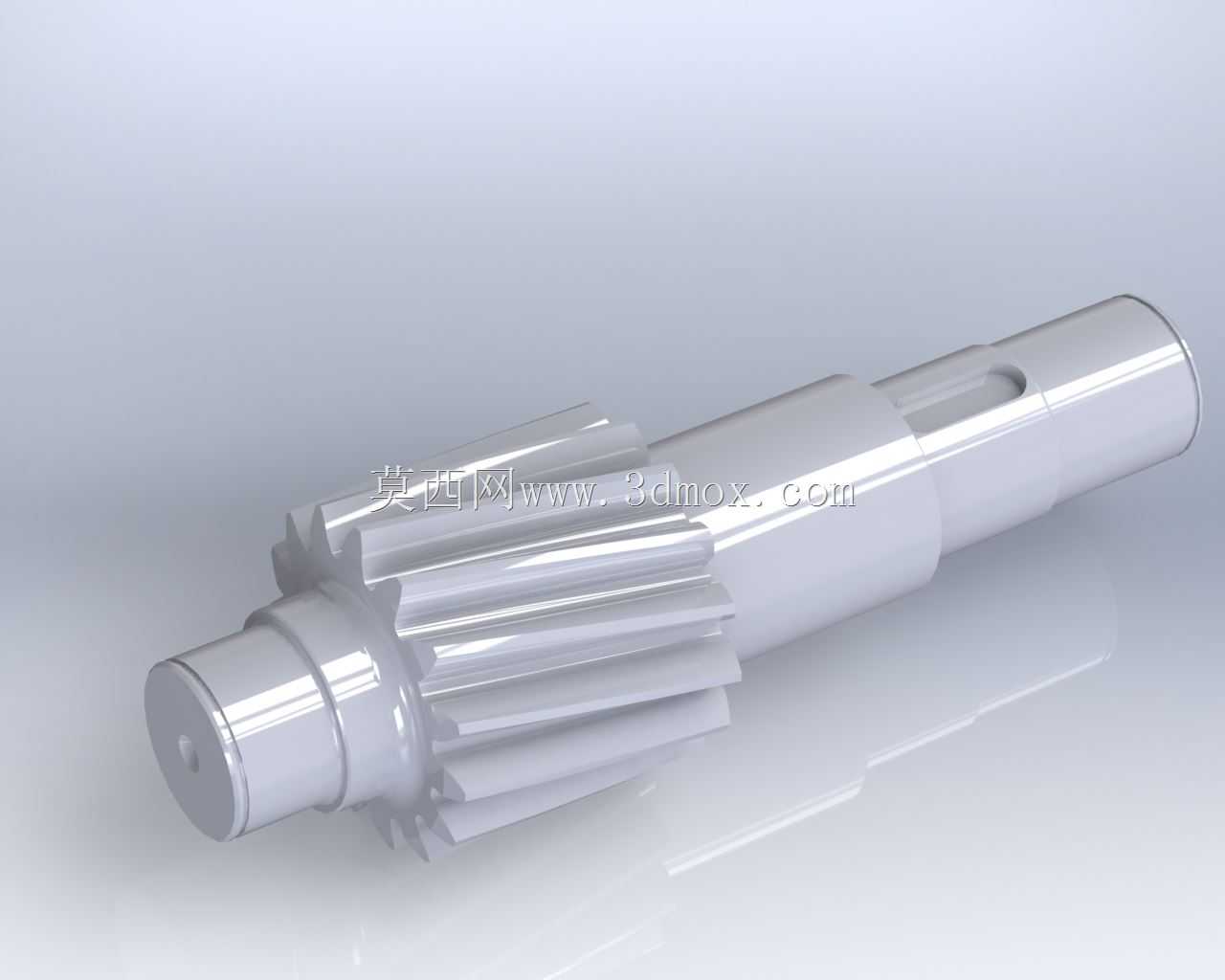

　　从结构设计逻辑来看，这款齿轮轴采用斜齿齿形设计，相比直齿齿轮轴，斜齿的啮合过程是渐进式的，轮齿从一端逐步接触到完全啮合再逐步脱离，啮合重合度更高，传动过程中冲击、振动与运行噪音都明显更低，适合中高速连续运转的传动场景。轴体沿轴向分为多个功能段，两端的轴颈段是轴承安装位，直径尺寸经过严格的公差匹配，适配标准深沟球轴承或者圆锥滚子轴承的内圈配合，轴颈处设计有轴肩结构，作为轴承安装的轴向定位基准，保证轴承装配到位后不会出现轴向窜动；齿轮段位于轴体中部，是扭矩传递的核心功能区，齿向螺旋角经过优化，在保证啮合平稳性的同时平衡轴向力大小，避免单对轴承承受过大轴向载荷；轴端预留有锁紧结构位，可以安装圆螺母或者轴用挡圈，对轴承、配套传动件进行轴向锁紧，部分轴段还设计有平键槽，用于外接联轴器、带轮等动力输入或输出零件，实现与动力源、负载端的刚性连接。

　　设计这类齿轮轴时，首先要根据传动系统的额定输入扭矩、转速工况计算轮齿的接触强度与弯曲强度，确定模数、齿数、齿宽、螺旋角等核心齿形参数，同时要校核轴体各危险截面的扭转强度与弯曲刚度，尤其是轴颈过渡处、齿轮段与光轴段的过渡位置，要设计合理的圆角过渡，避免应力集中导致的疲劳断裂。安装边界方面，齿轮轴的轴向总长度需要匹配传动箱的内腔宽度，两端轴颈的中心高要与箱体轴承孔的中心高完全一致，齿轮段的齿顶圆直径要预留足够的箱体内部间隙，避免运转过程中齿顶与箱体内壁、润滑油路结构发生剐蹭；轴上各功能段的轴向位置尺寸需要严格对应箱体内轴承、密封件、相邻传动件的安装位置，保证装配后齿轮副的啮合宽度达到设计值，不会出现偏载、啮合错位的问题。

　　实际应用中，这类齿轮轴的加工通常采用锻造毛坯，经过粗车、调质热处理、精车各轴段、滚齿加工齿形、齿面高频淬火、轴颈磨削加工等工序，保证轴颈的尺寸精度、表面粗糙度与齿形精度满足传动要求，装配时需要先将轴承加热后套装到轴颈位置，待冷却固定后再整体装入箱体轴承孔，调整好齿轮啮合侧隙后再锁紧两端的固定结构。日常运维中，需要重点关注齿轮啮合面的润滑状态，保证润滑油膜完整覆盖齿面，避免干磨导致的齿面磨损、点蚀，同时定期检查轴颈处轴承的运转间隙，若出现异响、温升过高的情况需要及时停机检查，避免故障扩大影响整套传动系统的运行。不同于普通光轴只起支撑作用，齿轮轴同时承担动力传递与旋转支撑的双重作用，其加工精度、装配质量直接决定了整套传动系统的传动效率、运行噪音与使用寿命，在结构设计阶段就需要充分考虑加工工艺性、装配便利性与后期维护的可达性，避免出现设计结构无法加工、装配空间不足无法拆装的问题。
