PICkit3在线调试编程器结构设计

　　在嵌入式硬件开发的量产与原型验证环节，这类在线调试编程设备是研发台架上的常备工具，日常对接PIC系列单片机的程序烧写、在线仿真、运行状态调试工作，从学生课程设计的最小系统板调试，到工业控制板卡的小批量程序烧录，再到售后现场的固件升级作业，都能看到这类设备的使用场景。不同于量产环节的高速烧录台，这类便携调试器更侧重开发阶段的灵活调试需求，不需要复杂的治具固定，通过标准接口就能直接连接目标板，实时读取单片机运行时的寄存器数据、变量状态，支持断点设置、单步运行这类基础调试功能，同时兼顾程序烧写的稳定性，避免开发过程中因为烧录失败、调试连接中断反复排查接线问题。

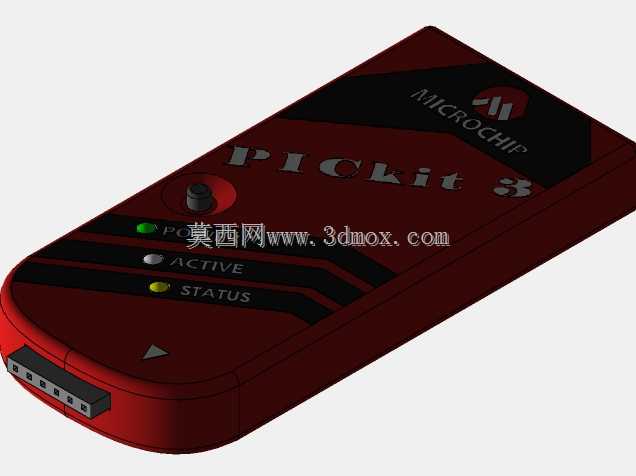

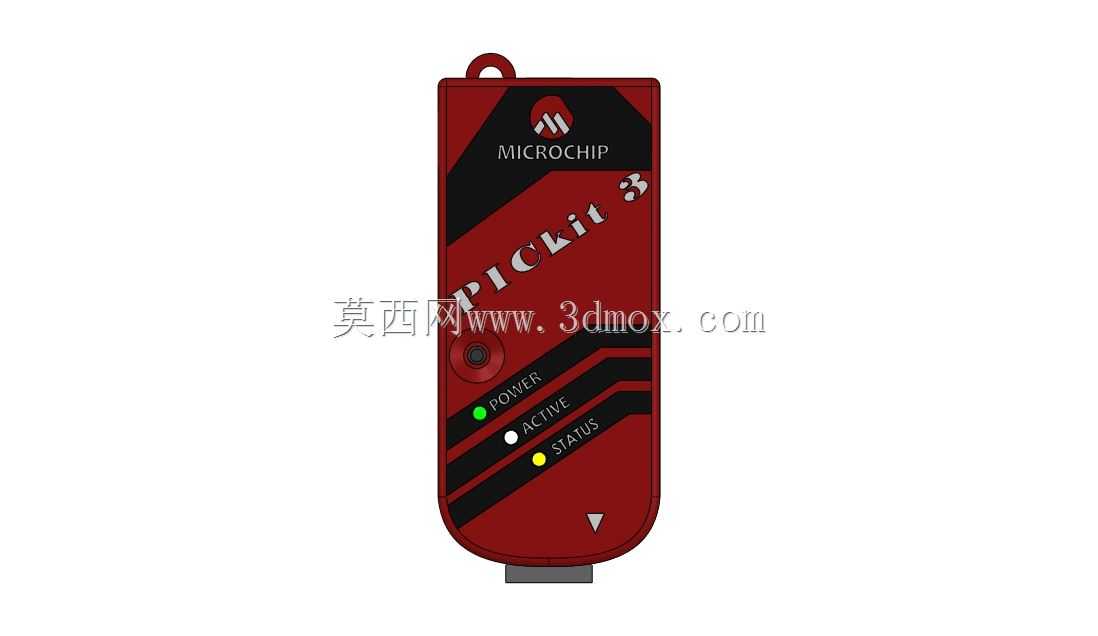

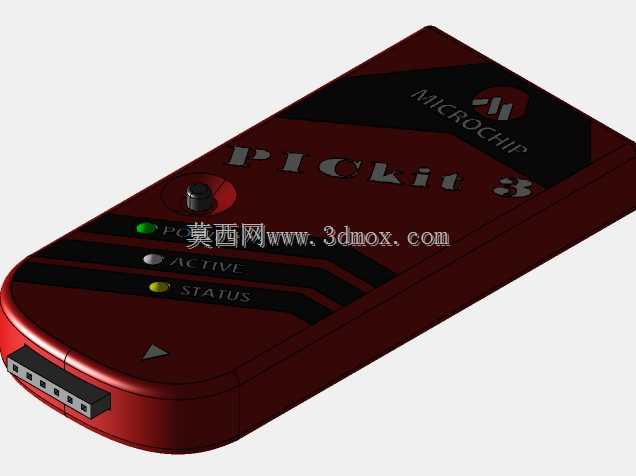

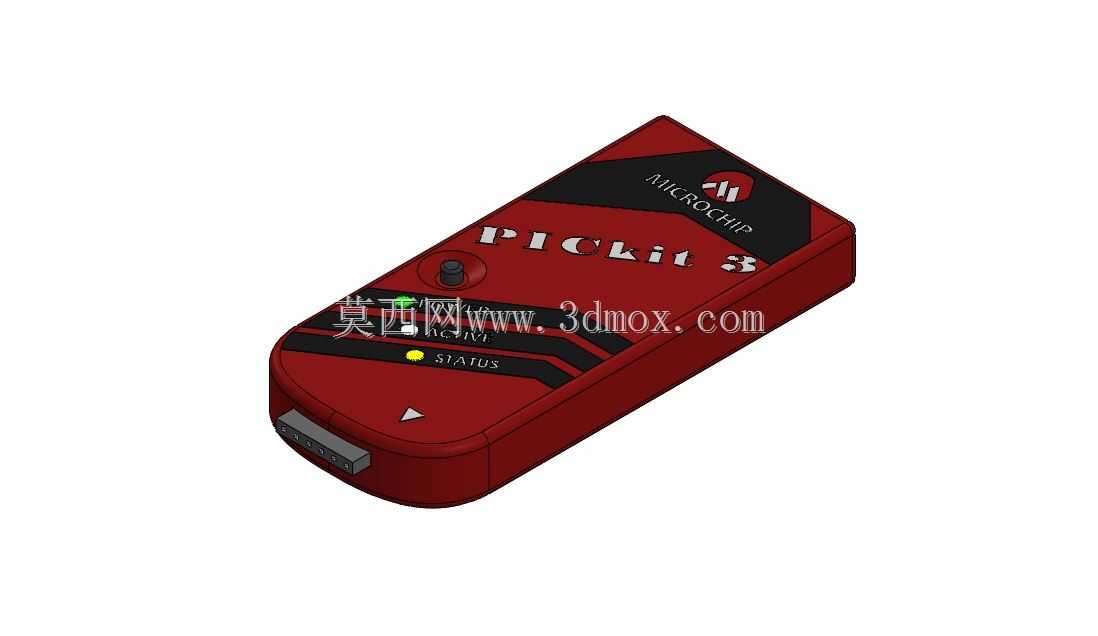

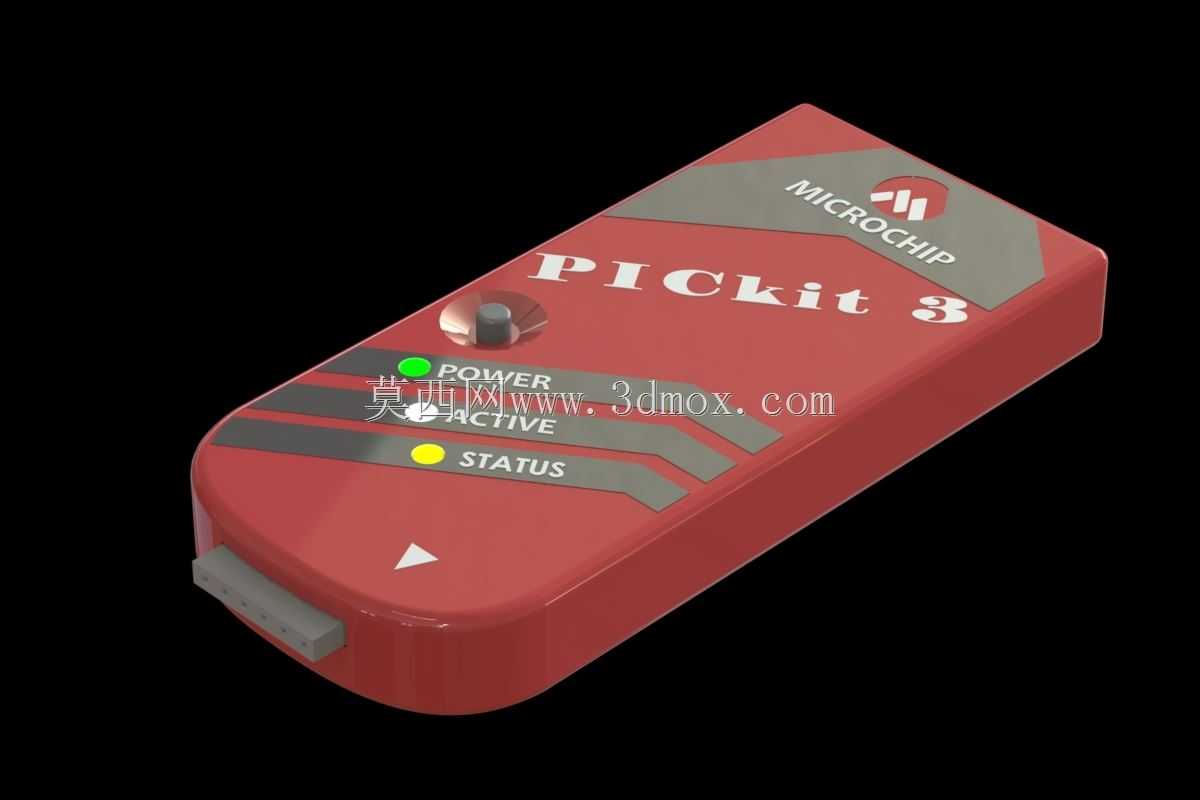

　　从结构设计层面来看，这款设备采用一体化手持外壳设计，外壳做了圆弧收边处理，握持时不会有硌手的棱角，日常放在工作台不容易被线缆剐蹭掉落。外壳主体采用上下扣合的装配方式，内部预留了PCB板的安装定位柱，接口位置做了精准的避让槽，前端的USB接口伸出长度刚好匹配常规USB线的插拔深度，不会出现插不到位或者外壳干涉导致插头无法完全插入的问题。顶部的状态指示灯位置做了透光孔设计，孔位边缘做了遮光处理，避免不同颜色的指示灯串光，调试时可以通过灯的颜色、闪烁频率快速判断设备连接状态、烧录进度、故障报错信息，不需要频繁盯着电脑软件的状态栏。侧面的功能按键做了凸起的防滑纹理，按键的按压行程控制在合适范围，按动时不会出现卡滞或者误触发的问题，按键下方的PCB位置预留了轻触开关的焊接位，装配时不需要额外调整按键高度，扣合外壳后按键刚好和外壳表面齐平。

　　设备内部的PCB布局做了分区处理，接口防护电路、电源管理电路、信号处理电路各自独立分区，减少信号之间的串扰，保证调试时的信号稳定性，避免因为信号干扰导致的调试断点失效、烧录数据出错问题。外壳内部预留了屏蔽层的安装位置，针对工业现场的电磁干扰环境做了结构上的适配，即使在靠近变频器、伺服驱动器这类强电磁干扰的设备旁使用，也能保持稳定的连接，不会轻易出现通信断开的情况。设备的整体尺寸控制在便携手持的范围内，长度刚好可以单手握持，宽度不会占用工作台太多空间，日常可以和数据线一起放在工具包中携带，到现场做固件升级或者故障排查时不需要额外携带大型设备。

　　接口端做了防拉扯的结构设计，USB接口位置的外壳做了加厚处理，即使日常使用中线缆被意外拉扯，也不会直接把力传导到PCB的焊盘上，避免常见的接口开焊故障。设备底部做了细微的防滑胶垫预留位，放置在光滑的工作台面上时不会轻易滑动，插拔线缆时不需要用手额外扶住设备。外壳表面的标识采用凹印填色的工艺，长期使用摩擦也不会出现标识脱落的问题，设备型号、品牌标识、接口定义都清晰标注在对应位置，新手使用时也能快速找到对应的接口和功能区域，不会出现接反接口的问题。

　　在实际使用场景中，这类设备不需要额外的外接电源，直接通过USB接口从电脑取电就能工作，内部的电源管理电路可以自动适配不同电脑的USB供电电压，即使连接前置USB接口这类供电稳定性稍差的端口，也能保持稳定的工作状态，不会因为电压波动导致烧录失败。针对目标板的不同供电情况，设备内部做了电平匹配电路，可以自动适配目标板的IO电平，不需要额外做电平转换接线，减少调试时的接线工作量。设备的散热设计采用自然散热方式，外壳上没有开设密集的散热孔，避免日常使用中工作台的焊锡渣、灰尘通过散热孔进入设备内部造成短路，依靠外壳的金属涂层和内部导热垫把核心芯片的热量传导到外壳上散出，长时间连续烧录调试也不会出现过热宕机的问题。
