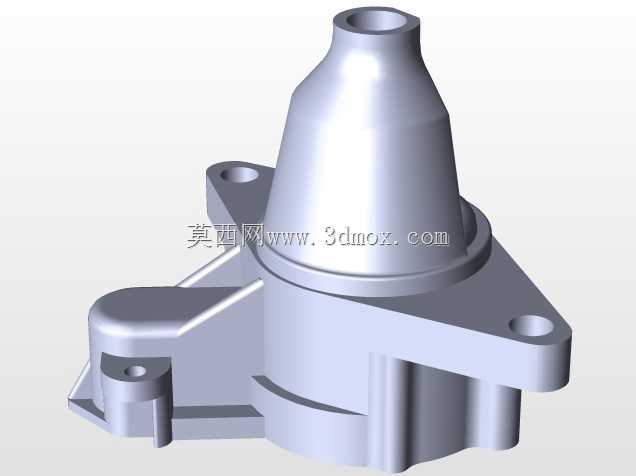

起动马达防护端罩结构设计

　　在商用车、工程机械、农用机械的动力总成配套体系中，起动马达作为内燃机初始点火起动的核心动力输出部件，其自身防护结构的可靠性直接决定了低温、扬尘、泥水飞溅等复杂工况下的起动成功率，本次涉及的起动马达自罩，就是集成在起动马达驱动端外侧的一体式防护承载构件。从实际装车场景来看，这类端罩多布置在发动机飞轮壳侧的安装位，周边紧邻发动机排气歧管、线束固定支架、冷却管路，安装空间局促，同时还要承受车辆行驶过程中带来的持续振动、发动机舱内的高低温交变，以及日常维保作业中可能出现的工具磕碰、油污侵蚀，因此其结构设计并非简单的遮挡板，而是兼顾防护、定位、安装承载的多功能集成零件。

　　从功能特性层面拆解，该构件首先承担物理防护作用，将起动马达的单向离合器、驱动齿轮啮合段、回位弹簧等核心运动部件完全包覆在内部腔体中，避免车辆行驶过程中卷起的碎石、泥沙、积水直接冲击啮合副，防止异物卡滞导致驱动齿轮无法回位、打齿等常见故障；其次，端罩上预留的精准安装凸台与定位孔，承担着起动马达与飞轮壳之间的辅助定位作用，能够保证马达驱动齿轮与发动机飞轮齿圈的啮合同轴度控制在合理公差范围内，减少偏磨带来的齿面异常损耗；另外，端罩的腔体结构还预留了合理的散热间隙，既不会完全封闭导致马达起动时的大电流发热无法散出，也不会因为开口过大失去防护效果，部分加强筋结构还能在马达受到侧向冲击时分散应力，避免壳体开裂。

　　在设计思路的落地层面，这类端罩多采用一体压铸成型工艺，材料多选用压铸铝合金，兼顾轻量化与结构强度，建模过程中首先要匹配对应型号起动马达的驱动端外形尺寸，腔体内部的避让空间需要完全覆盖驱动齿轮的伸出行程，保证齿轮顶出与回位过程中不会与罩体内壁发生干涉；外壁的加强筋布置需要结合有限元应力分析结果，在安装孔位、受力集中的凸台位置做加厚处理，同时要规避与周边发动机附件的安装干涉，所有棱角位置都做了圆角过渡，避免压铸过程中出现应力集中导致的冷隔、裂纹缺陷，也能减少装配过程中对操作人员的划伤风险。

　　关于外形尺寸与安装边界，该端罩整体为不规则异形腔体结构，最大外轮廓尺寸需要匹配对应功率等级起动马达的端径，安装止口的公差带严格按照h7级精度设计，保证与马达本体的配合紧密性，三个固定安装孔的位置度公差控制在0.1mm以内，确保装车时能够直接对位飞轮壳的对应安装点，不需要额外修配；罩体的壁厚设计保持均匀，基本维持在3mm左右，局部承载位置加厚至5mm，既控制了整体重量，也避免压铸过程中因为壁厚不均导致的缩孔、变形问题；腔体内部与运动部件的最小安全间隙保留在5mm以上，即使在高温工况下罩体出现轻微热变形，也不会触碰内部运动构件；同时罩体下端预留了细小的泄流孔，能够将不慎进入腔体的积水、油污及时排出，避免长期积存导致内部部件锈蚀。

　　从实际应用的反馈来看，这类端罩的结构合理性直接影响起动马达的整体使用寿命，很多售后场景中出现的起动马达卡滞、打齿故障，追根溯源都是端罩变形导致啮合位置偏移，或是异物进入腔体卡滞运动部件，因此在建模阶段就需要充分考虑全工况下的使用需求，不能仅做外观层面的曲面构建，每一处凸台、每一条加强筋、每一个开孔的位置都要对应实际的功能需求，确保零件装车后能够稳定承担对应的防护与承载作用。
