手动双辊碎纸装置结构设计方案

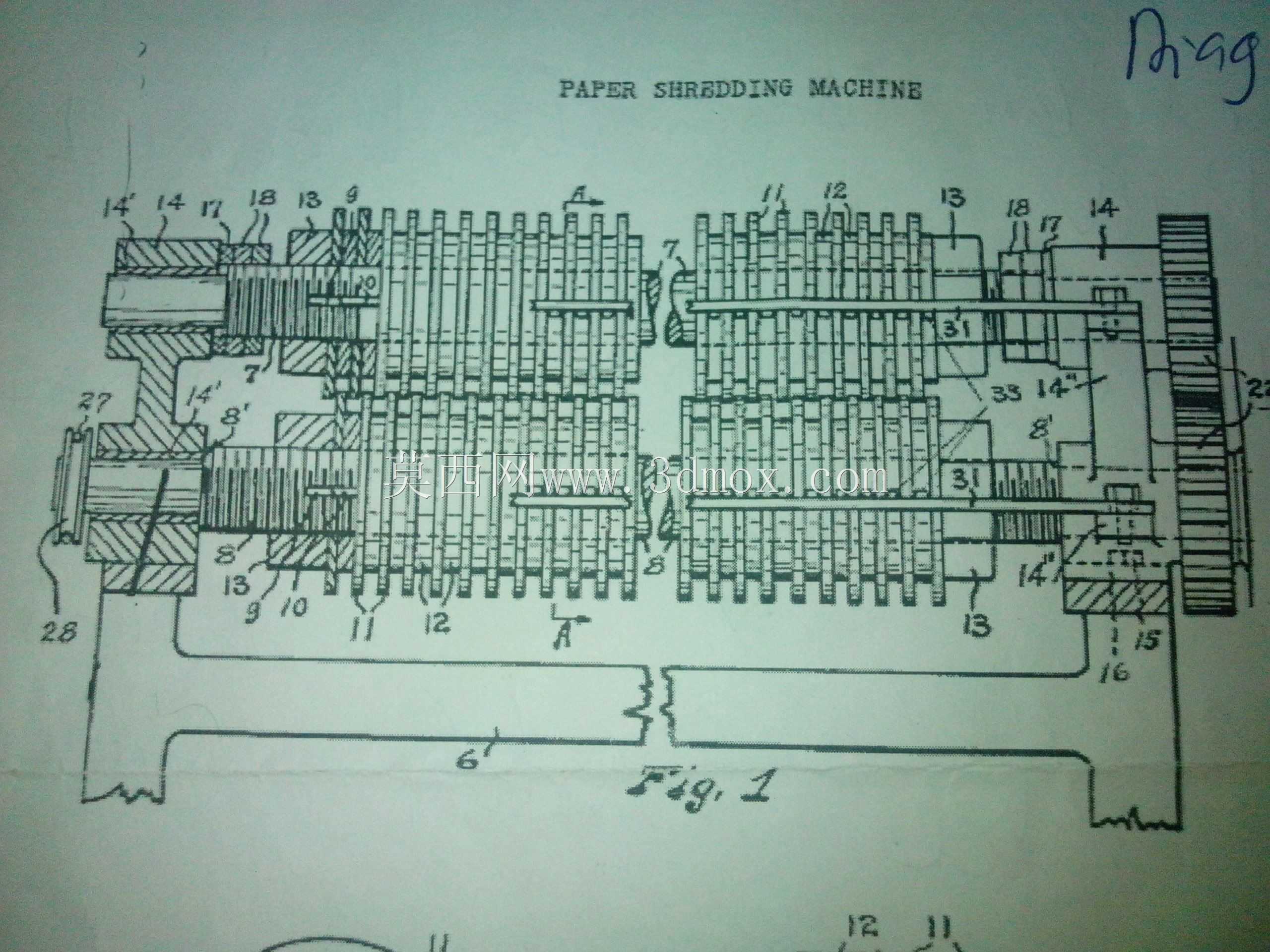

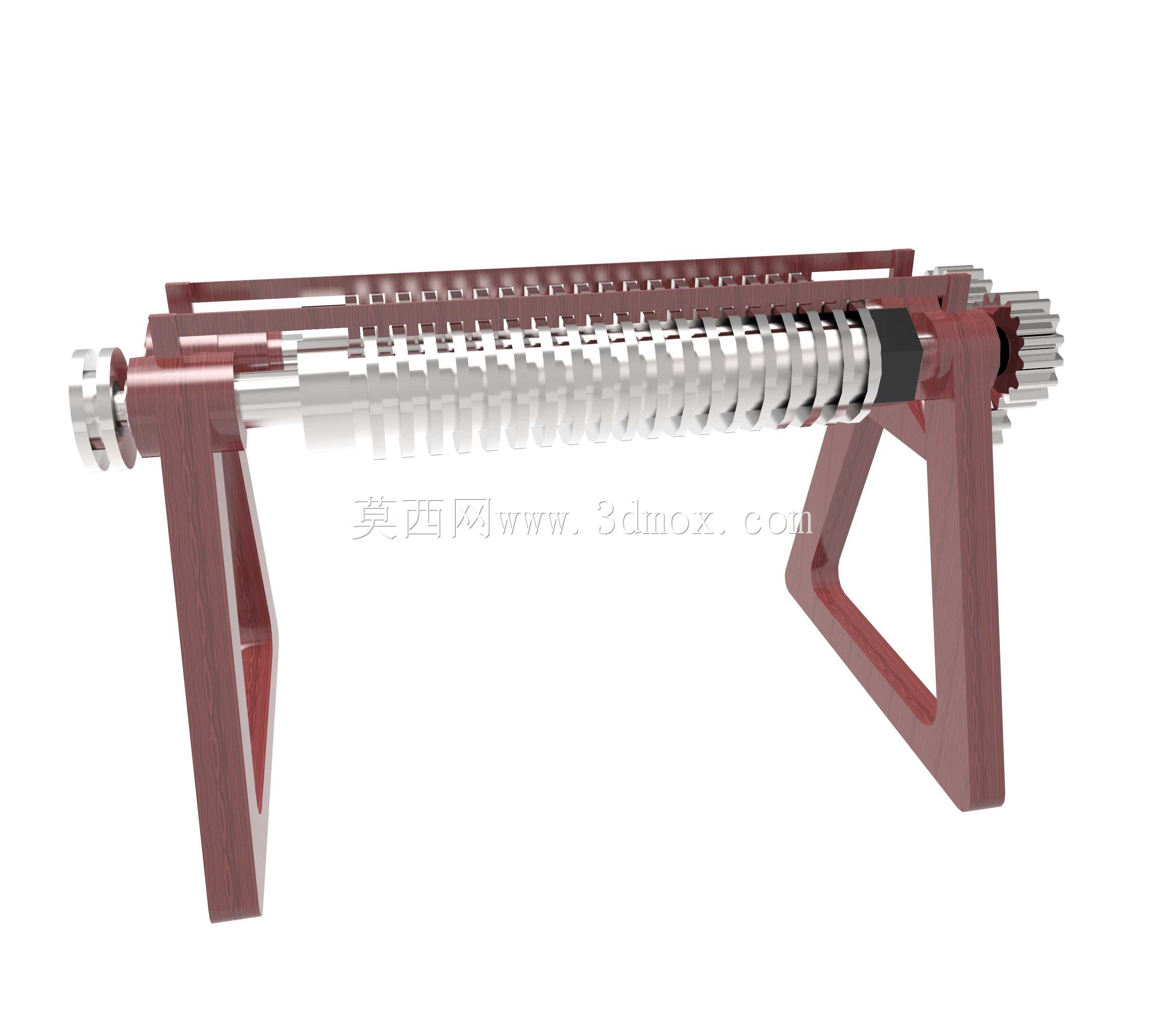

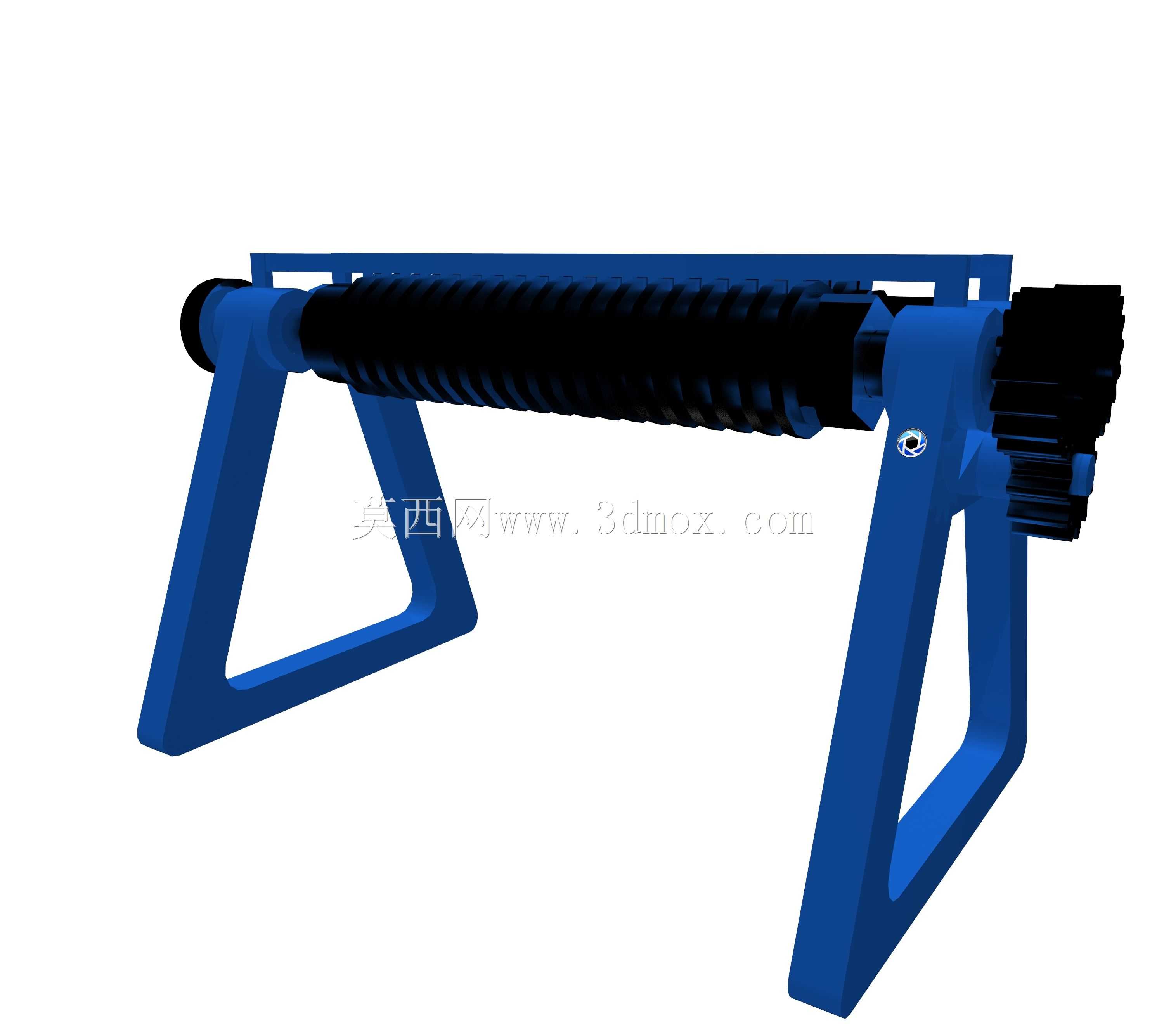

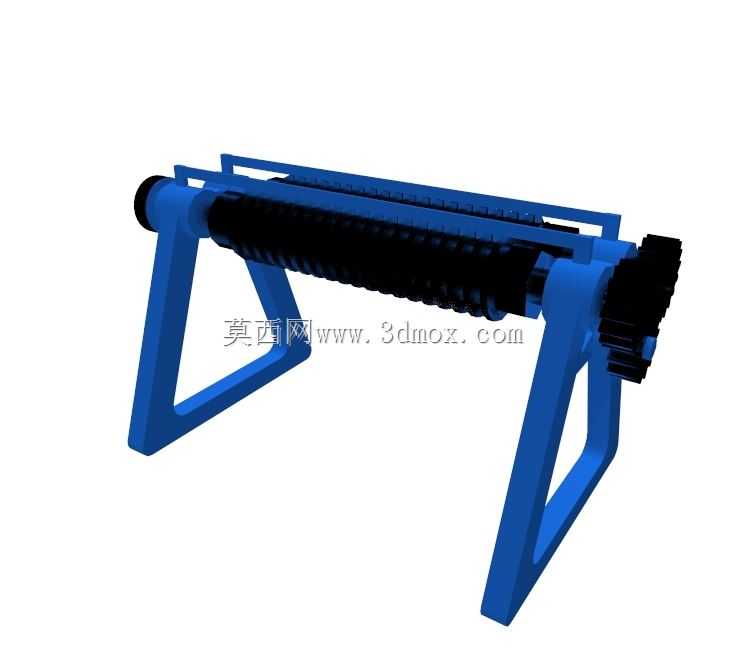

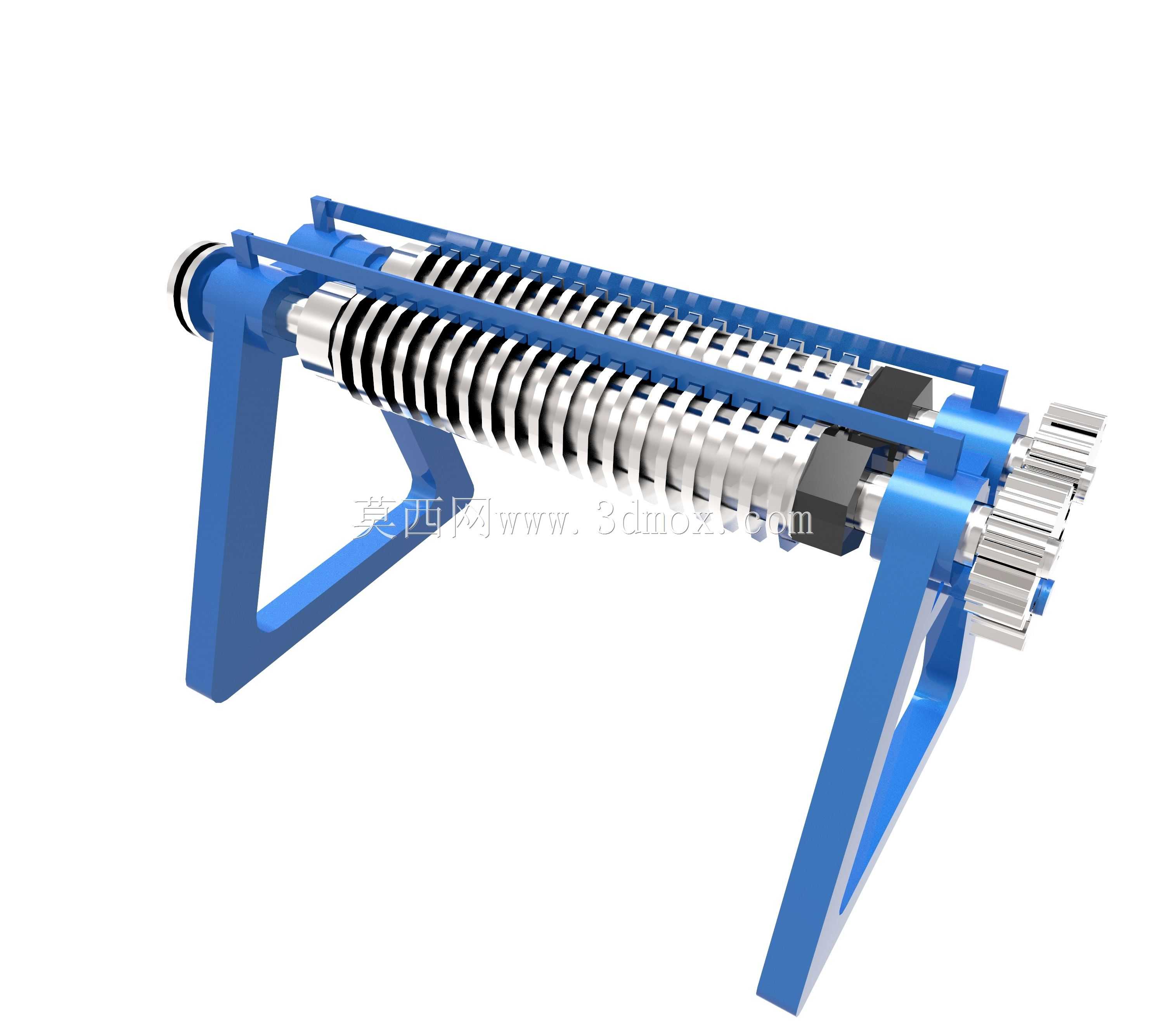

　　这款手动碎纸装置的核心应用场景集中在无供电条件下的零散纸张销毁作业，比如户外临时办公点位、涉密场所无电源区域的少量文件处理，或是小型办公空间低频次碎纸需求场景，相比电动碎纸机，它不需要外接电源，不存在电机过热停机的问题，也没有电路故障带来的维护成本，完全依靠人力输入扭矩完成纸张剪切破碎。从结构设计逻辑来看，装置采用平行双辊对置的剪切布局，两根辊轴上交错排布多组环形剪切刀盘，刀盘之间通过定距隔套保证轴向间隙精度，相邻刀盘的刃口形成交错剪切副，当纸张从进料口送入两辊之间的啮合区域时，转动输入轴端的手轮带动主动辊旋转，主动辊通过端部的传动齿轮将扭矩传递给从动辊，两根辊轴反向同步转动，刀盘刃口持续对进入间隙的纸张施加剪切力，

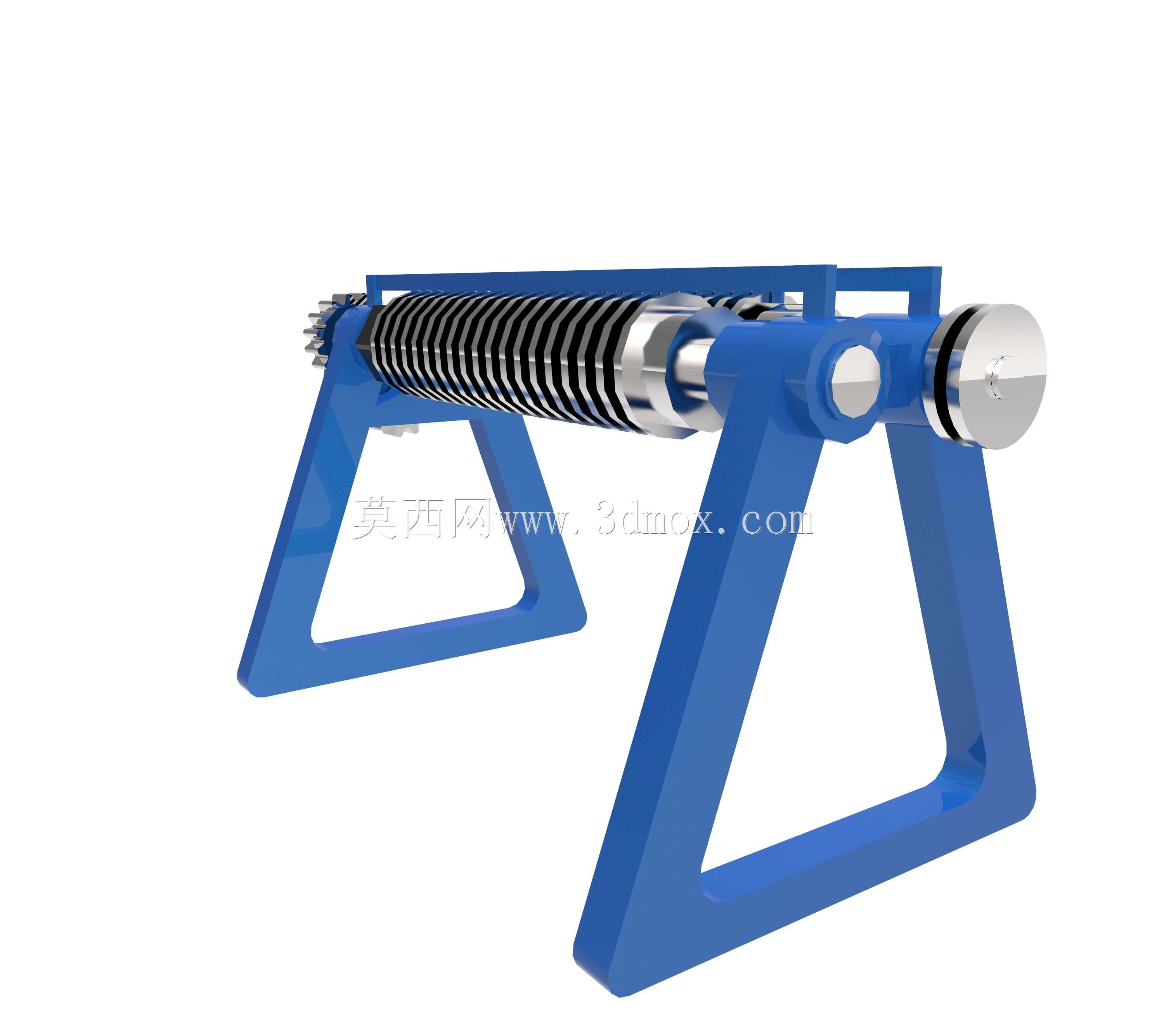

　　将整幅纸张切割为窄条状，实现碎纸功能。设计过程中重点考虑了手动操作的力臂匹配，输入手轮的回转半径经过扭矩测算，保证单人单手操作时施加的力不超过日常手动操作的舒适阈值，不会出现操作费力卡滞的问题；刀盘的刃口角度采用小倾角剪切设计，既保证刃口有足够的剪切锋利度，又兼顾了刃口的耐磨寿命，避免频繁打磨刃口的维护需求。辊轴的支撑采用两端滑动轴承座结构，轴承座直接固定在装置的两侧立板上，立板之间通过多根横向拉杆锁紧，保证整体框架的刚性，避免碎纸作业时框架变形导致刀盘间隙变化出现卡滞。安装边界方面，装置整体采用卧式布局，进料口设置在双辊啮合区的正上方，出料区域预留足够的落料空间，可直接在下方放置收纳容器承接碎纸，

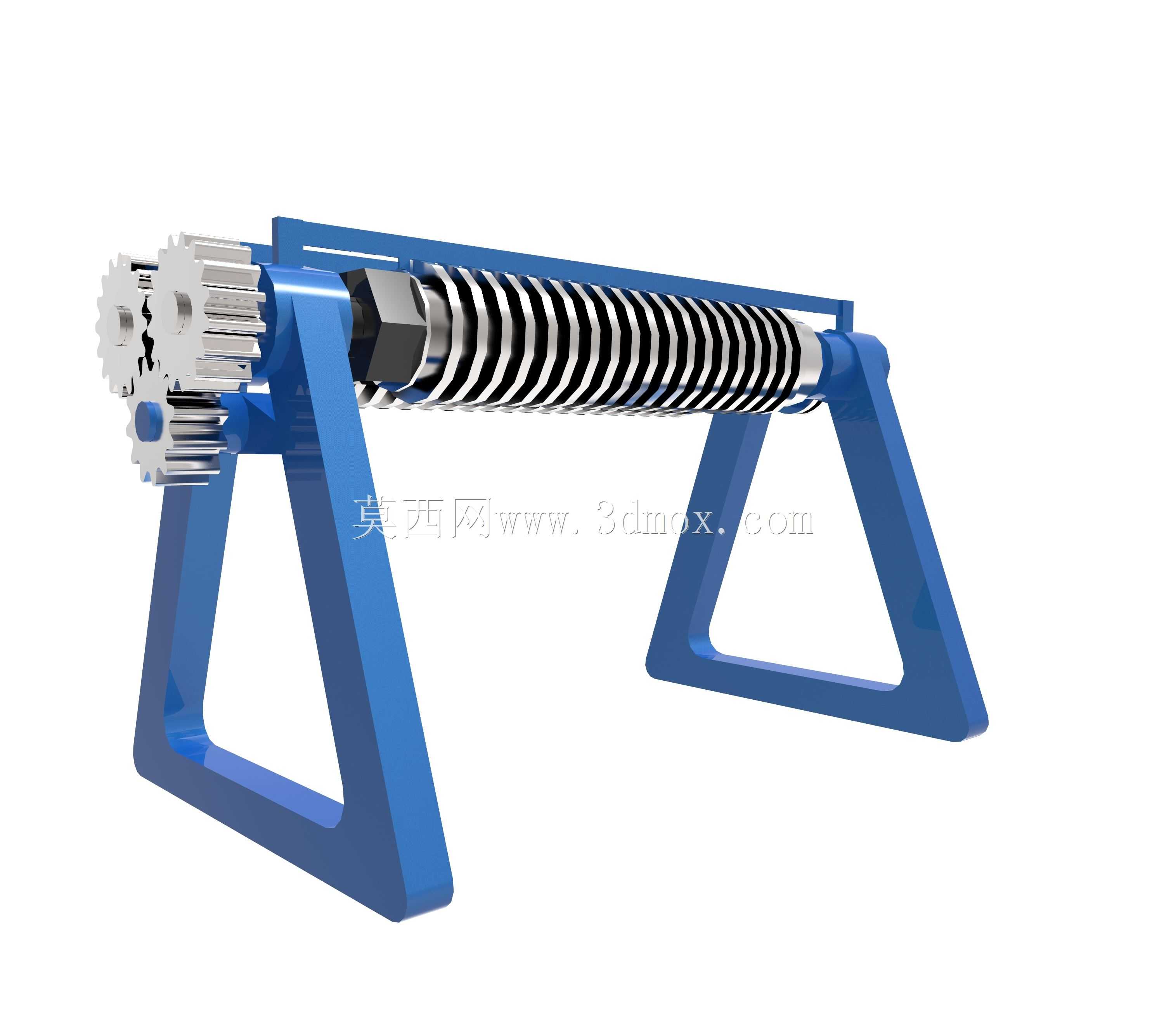

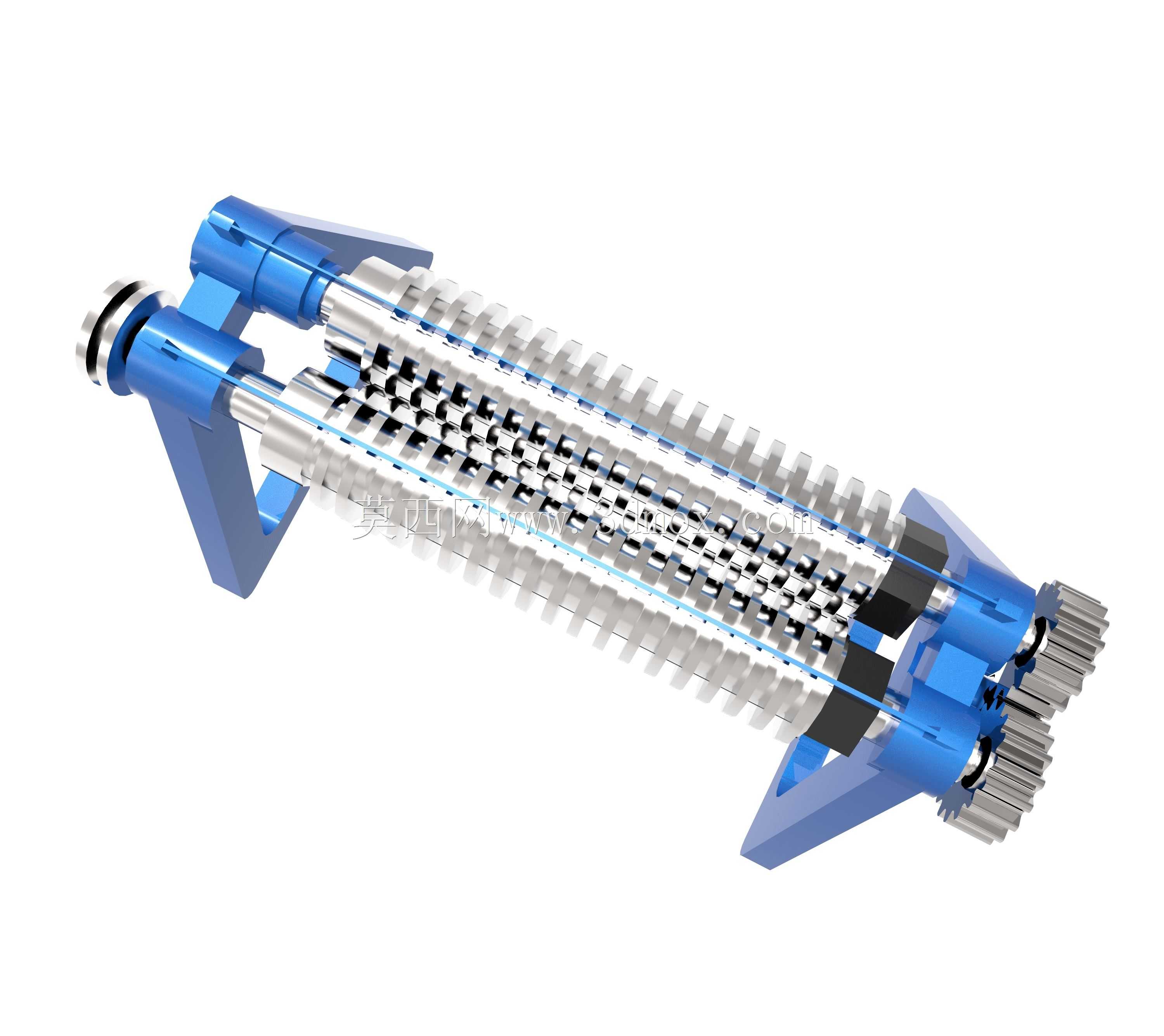

　　整机的横向尺寸适配常规桌面摆放需求，纵向安装深度不需要额外预留过多操作空间，手轮的操作侧预留的回转空间满足单人站立或坐姿操作的活动范围，不会与周边桌面物件产生干涉。传动齿轮组设置在辊轴的同一侧，外部加装防护盖板，避免碎纸屑进入齿轮啮合区造成传动卡滞，同时也能防止操作时衣物、手指误触转动齿轮带来的安全风险。刀盘与辊轴之间采用键连接传递扭矩，隔套与刀盘交替套装在辊轴上，两端通过锁紧螺母压紧，这种装配结构可以根据碎纸宽度需求灵活调整刀盘的数量和间隔，不需要重新加工辊轴就能适配不同的碎纸规格，后期维护更换磨损刀盘时也只需要拆解对应侧的轴承座，不需要完全拆解整机框架，大幅降低维护拆装的工作量。进料口处设置有向内倾斜的导纸板，

　　导纸板的下沿延伸至双辊啮合点的上方位置，能够保证送入的纸张准确进入剪切间隙，避免纸张偏移到刀盘两侧的非剪切区域造成进料卡滞，导纸板的边缘做了卷边钝化处理，防止操作时划伤手部。在实际使用过程中，这种手动结构的碎纸厚度适配常规办公打印纸的单张或少量多张进给，不会因为进给量稍大就出现辊轴卡死的问题，因为人力输入可以实时感知进给阻力，遇到阻力过大时可以及时回转手轮调整进给量，相比电动碎纸机的过载反转保护，手动操作的反馈更加直接，能有效避免硬塞纸张造成的刀盘崩刃或轴类零件变形。整体结构没有复杂的异形零件，大部分零部件都可以采用常规的机械加工工艺制作，刀盘可以采用冲压成型后再做刃口淬火处理，辊轴采用常规圆钢车削加工即可，两侧立板采用钢板切割成型，加工门槛低，适合小批量制作或维修场景下的备件替换。
