种子空气动力学研究用小型风洞结构

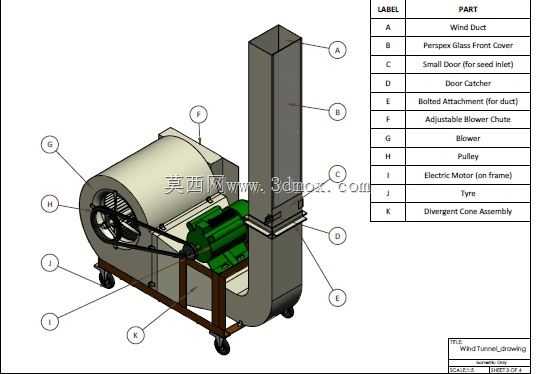

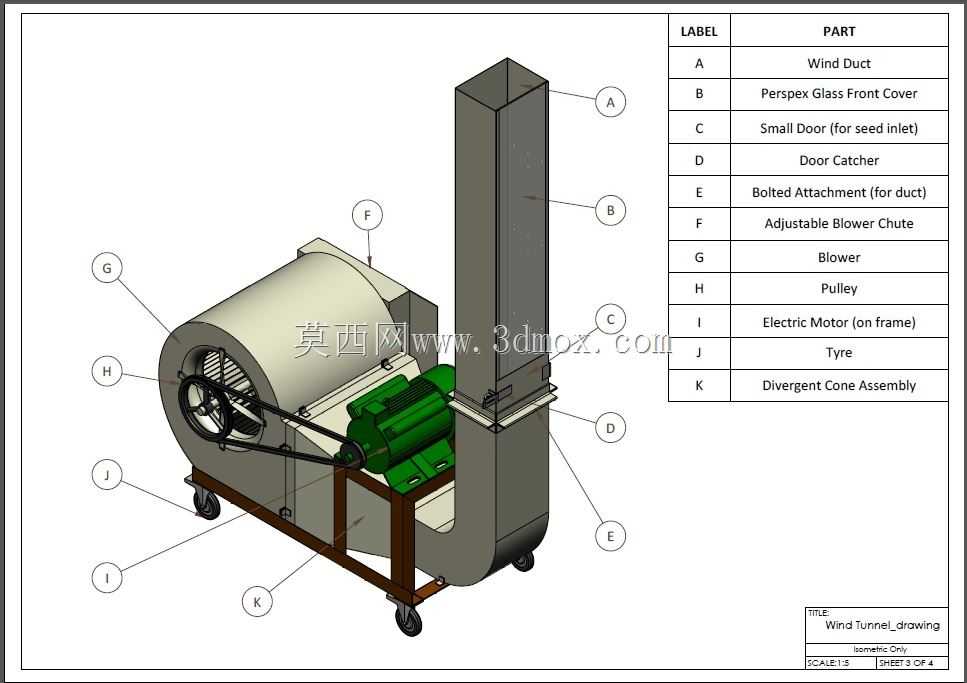

　　这套小型风洞结构主要面向农业育种领域的种子空气动力学特性研究场景，在种子清选、气力输送、播种参数标定这类实际工程环节中，不同品类种子的悬浮速度、气动阻力系数是核心设计依据，常规工业风洞占地大、流场调节精度匹配度低，很难适配小尺寸农业物料的试验需求，这套结构正是针对这类细分试验场景做的定向设计。从功能实现逻辑来看，整套设备以离心式鼓风机作为气源发生单元，动力通过皮带轮副传递，能在较宽范围内调节输出风量，匹配不同重量、不同外形种子的试验风速要求；风机出口衔接可调式送风溜槽，可通过调整溜槽开度改变进风截面的流速分布，避免流场出现局部紊流影响测试精度；上方竖直设置的矩形风道为核心测试段，前端配置透明有机玻璃前盖，

　　试验过程中可直接观察种子在流场中的悬浮、运动状态，风道侧面预留小型进料口，配套门扣结构实现快速启闭，投放试样后可快速密封保证流场稳定性，风道底部设置渐扩锥组件，能对进入测试段的气流做整流处理，降低气流湍流度，保证测试段截面流速均匀性偏差控制在合理范围内。整套设备的机架采用型钢焊接框架结构，底部配置四个脚轮，可根据实验室布局灵活移动调整位置，不需要做固定地基安装，适配普通高校实验室、育种企业研发车间的场地条件；电机通过螺栓连接固定在机架侧方安装位，安装位置预留了皮带张紧调节余量，日常维护时可快速调整皮带张紧度，不需要拆解主体结构。从设计思路层面，整套结构优先考虑试验操作的便捷性：测试段透明罩采用快拆式连接结构，更换不同测试附件、

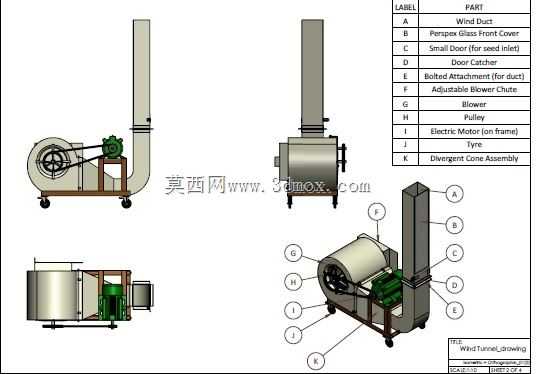

　　清理风道内部残留种粒时不需要借助专用工具即可完成拆装；风道与风机段采用法兰螺栓连接，可根据试验需求更换不同截面尺寸的测试段风道，拓展不同物料的测试适配范围；所有转动部件均设置在机架内侧，外侧无外露旋转结构，避免试验过程中出现安全隐患。外形尺寸方面，整套设备整体长度控制在1.2米范围内，宽度0.6米，竖直风道顶端高度约1.8米，安装时仅需要预留周边0.3米的操作维护空间即可，不需要额外的吊装设备，两名操作人员即可完成移位与就位。在实际使用过程中，可通过更换不同直径的电机皮带轮调整风机转速区间，对应覆盖0-20m/s的风速范围，完全覆盖常见农作物种子的悬浮速度测试区间，测试段风道内壁做光滑处理，减少壁面摩擦带来的流场损耗，

　　进料口位置设置在测试段下部渐扩锥上方，保证种子进入测试段时即可处于均匀流场区域，避免进料位置的气流扰动影响测试数据准确性。机架底部的脚轮配置锁止结构，设备就位后可锁定脚轮避免试验过程中设备移位，所有连接螺栓均采用标准件，后期维护更换配件时可直接采购通用标准件，不需要定制特殊规格零件，降低全生命周期的使用维护成本。
