通用电气喷气发动机改装支撑支架结构

　　在航空动力改装及地面燃气轮机试验台架搭建场景中，这类支撑支架是连接动力单元与安装基座的核心传力构件，日常作业中需要同时承担发动机自重、运转振动载荷以及工况波动带来的附加冲击力，其结构合理性直接影响整套动力装置的运行稳定性与服役寿命。不同于常规静态承重支架，该构件的设计需要兼顾多方向载荷的传递路径优化，从实际安装边界来看，支架上分布的多组安装孔位分别对应发动机壳体的预装连接点与基座侧的固定点位，孔位的同轴度、端面平面度都有严格的公差要求，避免装配后产生附加内应力，长期运转下出现疲劳裂纹。

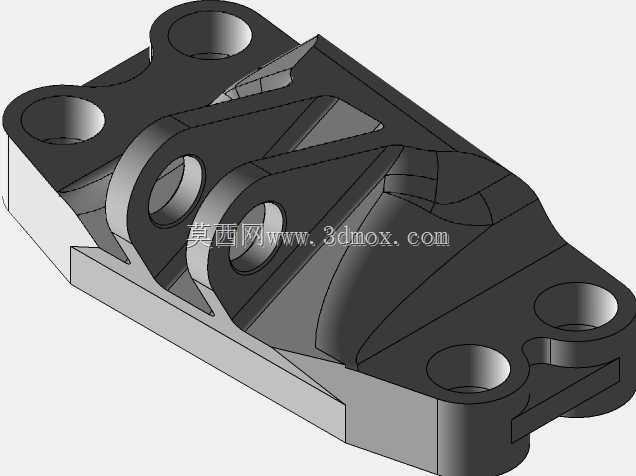

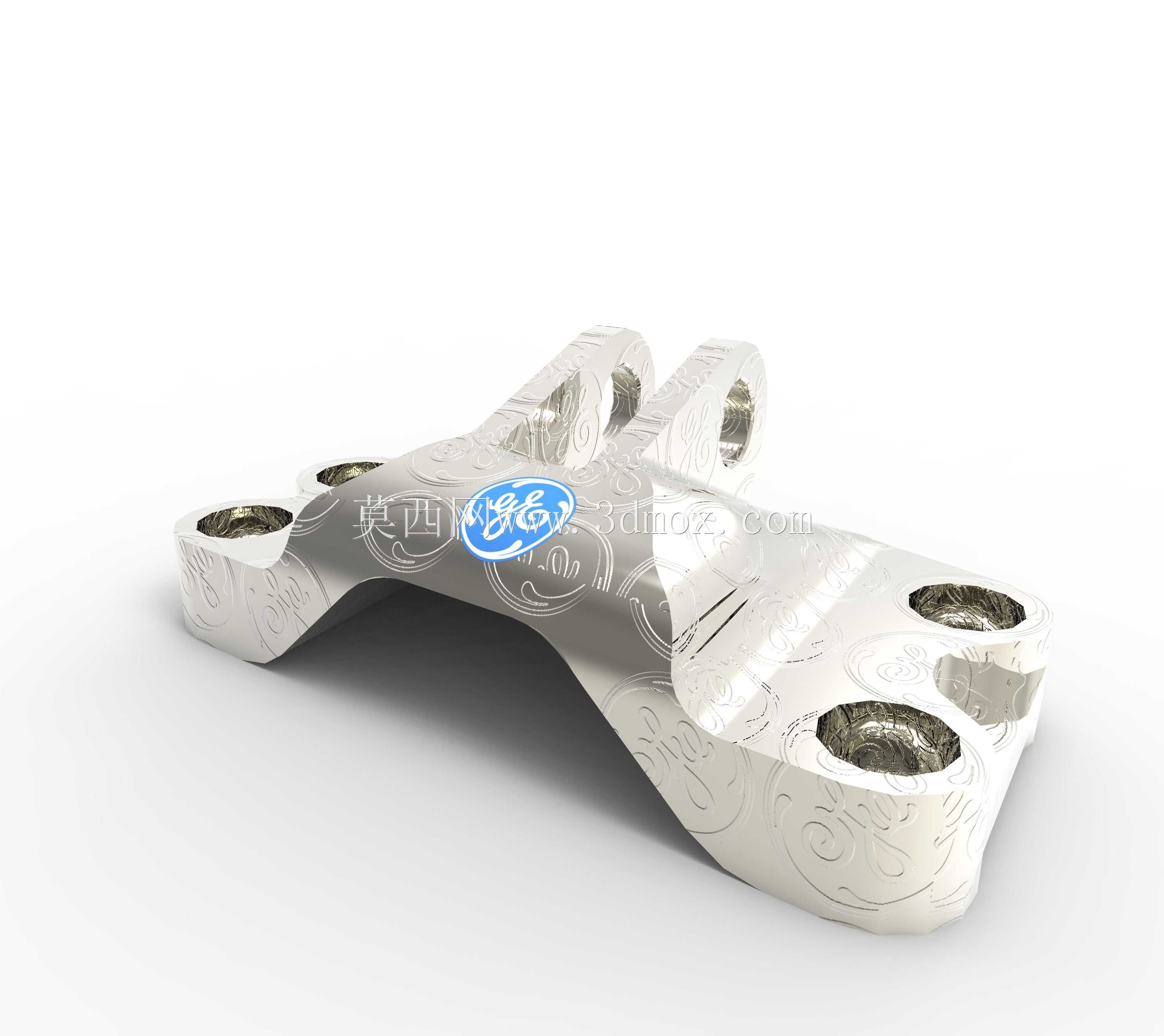

　　设计过程中首先围绕载荷传递路径做了拓扑优化，最初的实体构型虽然强度冗余充足，但整体重量偏大，会额外增加安装基座的承载负担，同时增大振动传递的惯性质量，经过多轮迭代，将非主要传力区域的材料做了去除，在保证各安装孔位周边结构强度的前提下，把整体重量控制在合理区间，同时优化了构件的曲面过渡，避免直角区域出现应力集中。从结构外形来看，支架采用一体化铣削成型的构型，整体呈不规则的异形支撑形态，各安装凸台的高度差完全匹配发动机安装面与基座面的空间落差，不需要额外加装调整垫片即可保证装配贴合度，减少装配环节的累积误差。

　　实际应用中，这类支架不仅用于航空发动机的台架试验固定，在工业燃气轮机的改装项目、小型喷气动力的特种装备搭载场景中也能适配，其安装孔位的布局经过多轮实装验证，能够兼容同系列多款改进型发动机的安装接口，不需要针对小改款动力单元重新设计支撑结构。构件的表面做了圆滑过渡处理，所有棱边都做了倒角，既减少加工过程中的应力残留，也能避免装配作业中对操作人员造成划伤，同时在振动工况下，圆滑的曲面过渡能够分散应力波的传递，降低局部共振的概率。

　　从安装边界维度考量，支架的整体外轮廓尺寸经过严格校核，装配后不会与周边的管路、线束、附件机匣等部件产生运动干涉，各连接孔的深度也做了精准控制，螺栓拧紧后不会出现顶触发动机壳体内部结构的问题，同时孔位周边的凸台厚度经过强度校核，能够承受螺栓预紧力带来的局部压应力，长期使用不会出现凸台压溃变形的问题。在结构强度验证环节，针对发动机启动、额定转速运转、急停等不同工况下的载荷做了仿真校核，确保支架在最大过载工况下的变形量控制在允许范围内，不会因为支架变形导致发动机主轴对中精度超差，进而引发轴系磨损、振动超标等连锁故障。

　　不同于焊接拼接的支架结构，一体化的构型不存在焊缝缺陷带来的强度短板，材料的纤维流向保持完整，在长期交变振动载荷下的疲劳寿命更有保障，同时一体化结构的尺寸一致性更好，批量替换时不需要做额外的配修作业，能够大幅缩短现场装配与维护的工时。针对改装场景的特殊需求，支架的部分非安装面预留了少量的加工余量，现场适配时如果遇到周边附件干涉的情况，可以在不影响主承力结构的前提下做少量修磨，提升现场改装的灵活度，同时不会破坏整体的强度储备。
