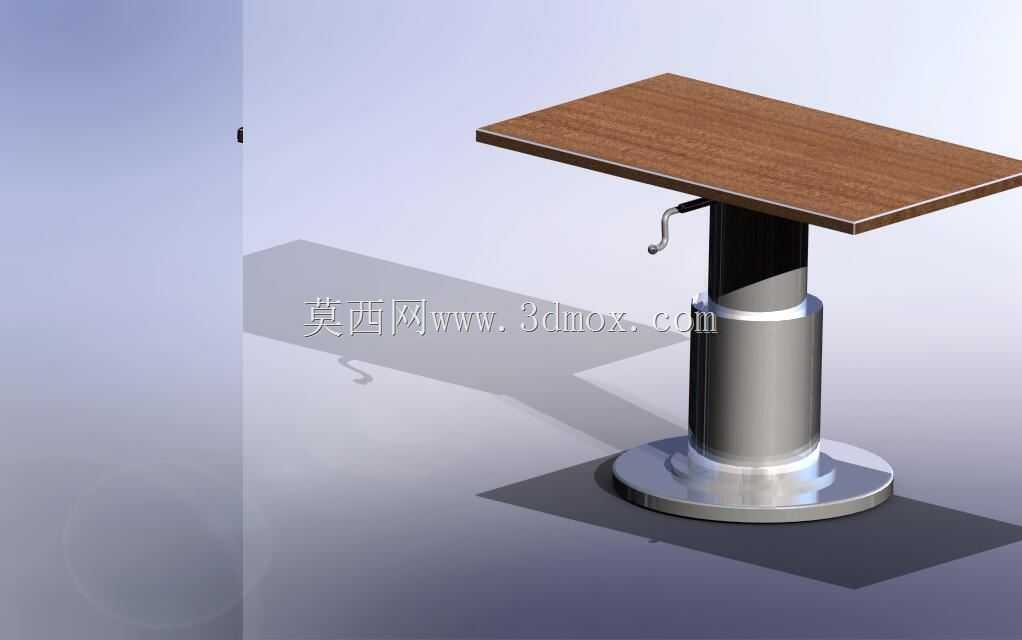

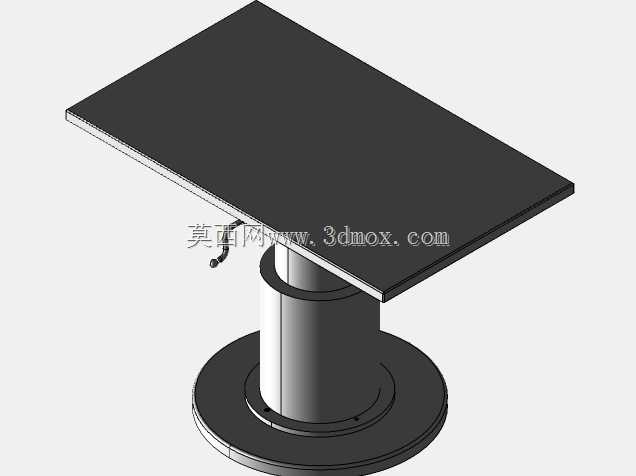

手摇螺旋式可升降工作台结构设计

　　在小型加工工位、装配检验台、实验室操作位这类需要适配不同作业人员身高、不同操作姿态的场景里，固定高度的工作台往往会带来操作疲劳、作业精度受影响的问题，这款手摇螺旋升降结构的工作台，正是针对这类零散工位的高度适配需求设计的支撑作业载体。整个结构的核心升降原理参考了螺旋千斤顶的机械传动逻辑，没有采用液压、气动这类需要外接动力源的方案，核心传动副布置在中心立柱内部，通过侧面伸出的曲柄摇把输入扭矩，带动内部的丝杆螺母副做直线运动，进而带动顶部台板完成高度方向的位移调整，整套传动结构完全封闭在金属立柱腔体内部，能避免车间环境里的切屑、粉尘落入传动啮合面，减少日常维护的清理频次。从安装边界来看，底部采用大直径圆形金属底座，

　　底座通过地脚螺栓或者膨胀螺栓与地面固定，底座直径覆盖了整个升降行程的倾覆力矩范围，即使台板边缘放置偏重的工件，在整个可调高度区间内都不会出现侧翻风险，中心立柱采用两段式套接结构，下段为固定在底座上的空心固定套，上段为与台板连接的活动升降柱，固定套内壁加工有导向键槽，活动柱上配套的导向键能限制升降过程中的周向转动，保证台板始终保持水平状态，不会随摇把转动出现偏转。顶部台板采用矩形木质复合面板，边缘做了倒角包边处理，台板底部通过螺栓与升降柱顶端的连接法兰固定，台板的长宽尺寸适配单人作业的操作范围，台板下方预留了安装工具挂架、物料盒的安装孔位，不需要额外钻孔就能拓展工位附件。在功能特性上，这套升降结构具备自锁能力，

　　螺旋副的导程角设计在摩擦自锁角范围内，当摇把停止转动时，即使台板上放置额定负载，升降柱也不会自行下滑，不需要额外增加锁止机构，操作时只需要正向或者反向转动摇把就能连续调整高度，调整过程中没有档位限制，可以在行程范围内的任意高度停留，适配站姿操作、坐姿操作、不同身高作业人员的肘部支撑高度需求，如果工位附近有稳定的动力电源，也可以在摇把的输入轴端连接低速电机，替换手动输入的方式，改造为电动升降的版本，不需要改动内部核心的螺旋传动结构。设计过程中优先考虑了工位使用的可靠性，所有金属结构件都采用钢材焊接后机加工的工艺，立柱表面做镀铬处理，兼顾防锈和耐磨性能，底座与地面的接触面上预留了橡胶减震垫的安装槽，安装时可以垫上减震垫，

　　减少操作过程中传递到地面的振动，也能避免底座与硬质地面摩擦产生噪音。从实际使用的场景来看，这类升降工作台既可以用于金工车间的小型零件修配工位，也可以放在质检区域作为检验工作台，还能用于教学实训场景作为实操台，不需要配套复杂的动力管线，只要完成地面固定就能投入使用，手动调节的方式也不会出现电气故障导致的升降失效问题，在无供电的临时作业场景也能正常使用。整套结构的受力路径非常清晰，台板承受的负载直接传递到中心升降柱，通过螺旋副传递到固定立柱，再到底座分散到地面，没有多余的受力连杆，长期使用过程中不会出现铰接点磨损导致的晃动问题，螺旋传动的精度保持性好，即使经过数千次的升降循环，高度调整的精度也不会出现明显衰减，日常只需要定期从立柱的注油孔向内部丝杆加注润滑脂，就能保证传动的顺畅性，维护成本极低。
