工业机柜用按压式蓝黑面板锁结构设计

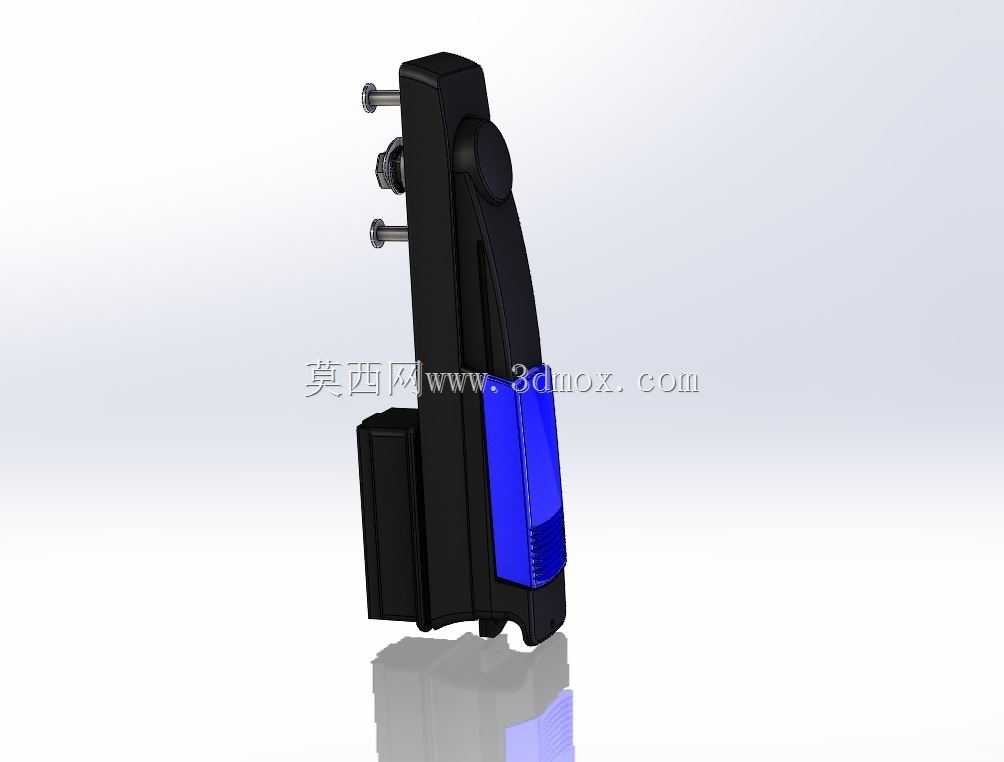

　　在工业电气柜、通讯基站机柜、自动化设备防护舱这类需要频繁启闭检修的柜体场景中，面板锁是兼顾防护性与操作便捷性的核心五金部件，不同于民用门锁的外露式安装结构，这类面板锁需要完全嵌入柜体面板预留的安装槽内，外表面与柜体面板保持齐平，避免突出结构在设备运输、车间排布过程中发生勾挂磕碰，同时也能减少灰尘、切削液喷淋对外露锁芯的侵蚀。这款面板锁的主体采用高强度工程塑料作为基座材质，握持操作区域做了弧形内凹的人体工学处理，操作人员戴薄型劳保手套也能顺利完成按压解锁、提拉开启的动作，不会出现打滑脱手的情况。锁体侧面预留的三个固定螺柱位置，是按照行业通用的柜体面板安装孔位间距设计的，安装时不需要在现场对柜体面板进行二次扩孔或者焊接调整，

　　直接从面板外侧将锁体嵌入预留槽，在柜体内部用配套的防松螺母锁紧三个固定点即可完成安装，单套锁具的安装耗时可以控制在两分钟以内，适合批量柜体的产线装配作业。锁体下部的蓝色透明视窗区域，内部预留了状态标识卡槽，可以根据使用需求插入“已断电”“运行中”“禁止开启”这类状态提示卡片，不需要额外在柜体表面粘贴标识，避免标识在长期使用中脱落、被油污覆盖看不清的问题。从结构设计逻辑来看，这款锁采用的是按压弹出式的锁止结构，日常关闭状态下锁舌完全收回锁体内部，与柜体门框的锁扣座完全咬合，此时锁的操作手柄完全贴合锁体基座，没有突出的受力点，即使受到外部侧向撞击也不会意外解锁；当需要开启柜门时，按压手柄上部的解锁区域，

　　手柄会在内部扭簧的作用下自动弹出到可握持的角度，此时拉动手柄就可以带动内部的传动结构收回锁舌，完成柜门的开启动作，松开手柄后手柄会在复位弹簧的作用下回到贴合基座的位置，不会在柜门开启状态下晃荡干涉周边的管线或者操作人员动作。锁体的安装边界尺寸适配厚度1.2mm到2.5mm的冷轧钢柜体面板，对于不锈钢柜体或者绝缘材质的非金属柜体，只要预留对应尺寸的安装槽也可以兼容安装，锁舌的伸缩行程达到12mm，即使柜体门框和门板之间存在1mm以内的装配间隙，也能保证锁止到位，不会出现柜门晃动、锁止虚位的情况。在实际的设备运维场景中，这类面板锁不需要额外配备专用钥匙，按压式的操作逻辑可以让运维人员在携带检修工具、双手占用的情况下，

　　用单手肘部或者单手就可以完成解锁开门的动作，大幅提升检修作业的效率；同时锁体内部的传动结构做了全封闭处理，车间内的金属粉尘、焊接飞溅的细小颗粒不会进入传动缝隙造成锁具卡涩，在-20℃到60℃的车间环境温度范围内都可以保持顺畅的操作手感，不会因为低温导致塑料件脆裂、高温导致塑料件变形失效。不同于传统的转舌锁需要旋转钥匙才能解锁的结构，这款面板锁的锁止受力点分布在锁体内部的三个加强筋位置，长期反复启闭不会出现基座开裂、手柄断裂的问题，按照工业锁具的常规疲劳测试标准，这套结构可以承受超过一万次的反复启闭操作，完全满足工业设备全生命周期的使用需求。锁体侧面的密封胶条安装槽，可以根据柜体的防护等级需求选配对应的三元乙丙密封胶条，安装后可以达到IP54的防护等级，阻挡外部的喷水、粉尘进入柜体内部，保护柜内的电气元件、控制模块不受外界环境侵蚀。在三维建模过程中，这套锁具的所有配合面都做了0.2mm的间隙预留，考虑到塑料件注塑成型的收缩率，所有的壁厚都控制在2.5mm到3mm之间，避免注塑过程中出现缩痕、翘曲的问题，固定螺柱的位置做了周边加筋处理，锁紧螺母时不会出现螺柱根部断裂的情况，手柄和基座的铰接位置采用了金属销轴作为转动轴，避免长期转动导致塑料铰接孔磨损出现旷量。
