标准直柄麻花钻切削刀具结构设计

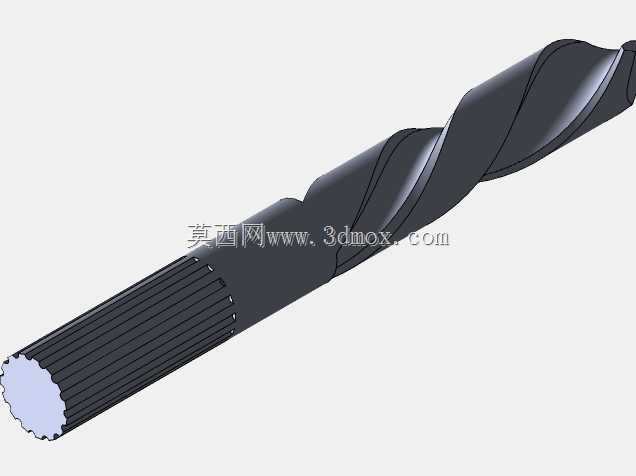

　　在金属切削加工领域，孔加工占常规机加工工序总量的三分之一以上，而麻花钻是孔加工环节应用最广泛的通用切削刀具，从普通台式钻床的手工钻孔作业，到数控加工中心的高精度定位孔加工，再到钳工现场的装配配孔作业，都能见到这类刀具的身影。这款直柄麻花钻的三维结构完全遵循通用切削刀具的设计规范，整体分为切削工作段与装夹柄段两个核心部分，其中切削段采用双螺旋槽结构设计，螺旋槽的导程、槽宽比例经过反复校核，既能够保证钻削过程中切屑能够顺着螺旋槽顺畅排出，避免切屑堵塞在孔内造成钻头崩刃或者孔壁划伤，又能保证钻芯位置具备足够的结构强度，避免高速钻削时钻头发生弯曲变形影响孔的位置精度。

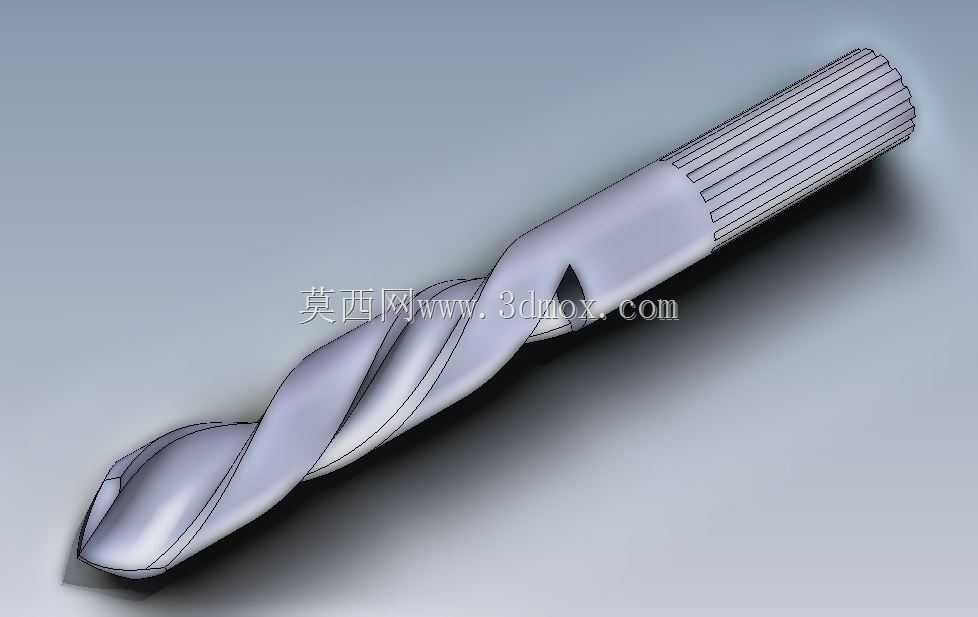

　　从结构细节来看，钻头的顶端切削部分设计有标准的顶角与后角参数，两条主切削刃对称分布在钻芯两侧，横刃经过修磨优化，能够有效降低钻削初始阶段的轴向进给力，减少设备主轴的负载，同时避免钻孔初始阶段的钻头滑移问题，保证孔位的定位精度。螺旋槽的表面过渡全部采用顺滑圆弧衔接，没有尖锐的结构棱角，既能够减少切屑排出时的摩擦阻力，也能在三维建模阶段避免应力集中的仿真误判，为后续的刀具力学性能仿真、切削参数优化提供准确的模型基础。

　　装夹柄段采用直柄光轴结构，表面设计有均匀分布的轴向防滑槽，这类结构主要适配钻夹头的装夹需求，当夹头锁紧时，防滑槽能够增加柄部与夹爪之间的摩擦力，避免大进给钻削时钻头在夹头内打滑空转，同时直柄结构的通用性极强，能够适配绝大多数标准规格的钻夹头，不需要配套专用的锁紧套或者变径套，无论是台式钻床、手持电钻还是加工中心的刀柄，都能够直接装夹使用，大幅降低了刀具的适配成本。

　　在实际加工场景中，这类钻头可以完成碳钢、铸铁、有色金属等多种常见工程材料的钻孔作业，针对不同的加工材料，只需要调整切削段的顶角参数与螺旋槽的抛光精度，就能够适配不同的切削需求：比如加工铝合金等软质材料时，可以适当加大螺旋角，让排屑更顺畅，避免铝屑粘在切削刃上形成积屑瘤；加工淬火钢等硬质材料时，可以适当减小顶角，增加切削刃的强度，避免高速钻削时刃口崩损。

　　从建模逻辑来看，这款模型的构建完全贴合实际加工的工艺路径，先通过旋转特征构建钻头的整体基体轮廓，再通过螺旋扫描特征切除出两条对称的螺旋排屑槽，之后对顶端切削刃进行角度切除，最后对所有棱边进行倒钝处理，完全还原了真实刀具的加工成型过程，模型的所有尺寸参数都可以根据实际使用需求进行参数化调整，比如更改钻头的公称直径、切削段长度、柄部长度、螺旋角大小，就能够快速生成不同规格的钻头模型，不需要重新从零开始构建，能够大幅提升机械设计人员的工装选型、夹具设计的工作效率。

　　在设备安装边界方面，这款直柄钻头的柄部直径与切削段公称直径保持一致，装夹时只需要保证夹头的夹持深度不小于柄部长度的三分之二，就能够保证装夹的刚性，不需要预留额外的安装避让空间，钻削过程中钻头的径向跳动量可以控制在0.02mm以内，能够满足IT8级精度的孔加工要求，对于常规的螺纹底孔加工、定位销孔加工、装配过孔加工都能够完全满足精度要求。日常使用过程中，当切削刃出现磨损后，只需要对顶端的主切削刃和横刃进行修磨，就可以重复使用，不需要整体更换刀具，能够有效降低生产加工的刀具成本。
