手动单孔办公穿孔装订器具结构设计

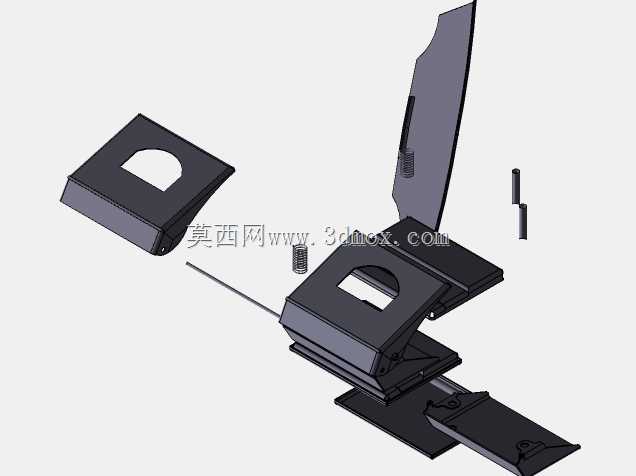

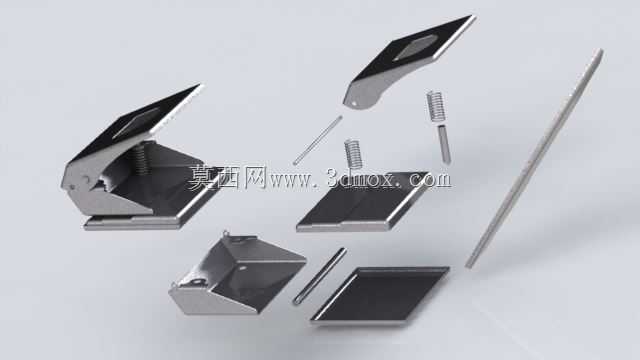

　　日常办公场景里，纸质文件的归档装订始终是高频刚需，这类手动穿孔器具的核心作用，就是在单叠纸张的预设位置冲出规整圆孔，方便后续穿入装订胶圈、金属装订环或者棉线完成文件成册，相比电动打孔设备，它不需要外接电源，握持移动灵活，既可以放在固定工位处理常规A4、B5幅面的文档，也能携带至临时会议、外勤资料整理场景完成零散纸张的打孔作业，适配的纸张厚度覆盖日常办公常用的70g到120g复印纸，单次冲孔的叠纸厚度能满足普通部门级文档归档的常规需求。从结构拆解的视角看，整个器具的核心受力框架采用折弯钣金件拼接成型，底座部分做了加宽的下支撑面，放置在木质、玻璃、金属办公桌面上都能保持稳定，不会在按压冲孔的过程中出现侧滑偏移；

　　冲孔执行端采用淬硬处理的细长冲针，冲针的刃口做了微小的锥度过渡，既能减少冲孔过程中对纸张纤维的拉扯，避免孔位边缘出现毛边、纸屑粘连的问题，也能降低冲针下行的阻力，让手动按压的操作手感更轻盈。冲针的复位依靠内置的圆柱螺旋压缩弹簧，弹簧的预压量经过反复调校，常态下能将冲针抬升至最高位，留出足够的纸张塞入间隙，冲孔完成后松开按压手柄，弹簧的回弹力会自动带动冲针复位，不需要手动提拉构件，连续作业的操作连贯性更强。上半部分的按压手柄做了贴合手掌弧度的折弯造型，接触手掌的边缘做了卷边钝化处理，长时间按压操作也不会出现硌手的问题；手柄与底座的铰接点采用销轴连接，销轴与钣金安装孔之间预留了合理的配合间隙，既保证铰接转动的顺畅度，

　　也不会因为间隙过大导致冲针下行时出现偏摆，保证孔位的位置精度。整个器具的所有钣金构件都做了表面发黑防锈处理，外露的边缘全部做了去毛刺倒角，避免日常使用过程中划伤操作人员的手部；纸屑收集的腔体集成在底座内部，冲孔产生的圆形纸屑会直接落入腔体，不会散落在办公桌面上，腔体的开启结构做了隐藏式卡扣设计，清理纸屑时不需要额外工具，直接掀开底盖就能完成倾倒。设计过程中，首先要确定的是冲针与底座下模孔的同轴度公差，这个参数直接决定冲孔的质量，如果同轴度偏差超过0.1mm，就会出现冲针蹭到下模孔壁的问题，轻则导致冲孔阻力变大，重则会造成冲针刃口崩缺、下模孔变形，所以在建模阶段就要对铰接点的转动轨迹做运动仿真，模拟整个按压行程中冲针的轴线偏移量，

　　将偏差控制在允许范围内。其次要核算弹簧的刚度参数，刚度过大的弹簧会导致按压力度过大，操作手感笨重，刚度过小则无法带动冲针完全复位，容易出现冲针卡滞在纸张里的问题，需要结合冲针的冲孔阻力、手柄的杠杆比来匹配弹簧的线径、中径和有效圈数，保证操作力控制在普通成年人单手握持舒适的区间。安装边界方面，整个器具的底座投影尺寸适配常规办公桌面的摆放空间，不需要额外的固定螺栓，依靠自身重量就能保持作业稳定，整机的重量控制在单手握持可轻松移动的范围，不会因为过重导致挪动不便；纸张定位挡边集成在底座的进纸侧，挡边的位置对应常规文件的标准装订边距，不需要额外测量就能保证孔位距离纸张边缘的尺寸统一，成册后的文件翻阅时不会出现孔位豁裂的问题。各零部件之间的连接采用铆接与小规格螺丝紧固结合的方式，没有采用易老化的塑料卡扣结构，长期反复使用后也不会出现连接松动的问题，日常维护只需要定期在铰接销轴位置滴入少量润滑油，就能长期保持转动顺畅，冲针如果经过长期使用出现刃口磨损，只需要松开冲针的固定紧定螺丝就能快速更换备件，不需要整体报废器具，维护成本极低。
