外螺纹连接式中空法兰型液压回转接头结构

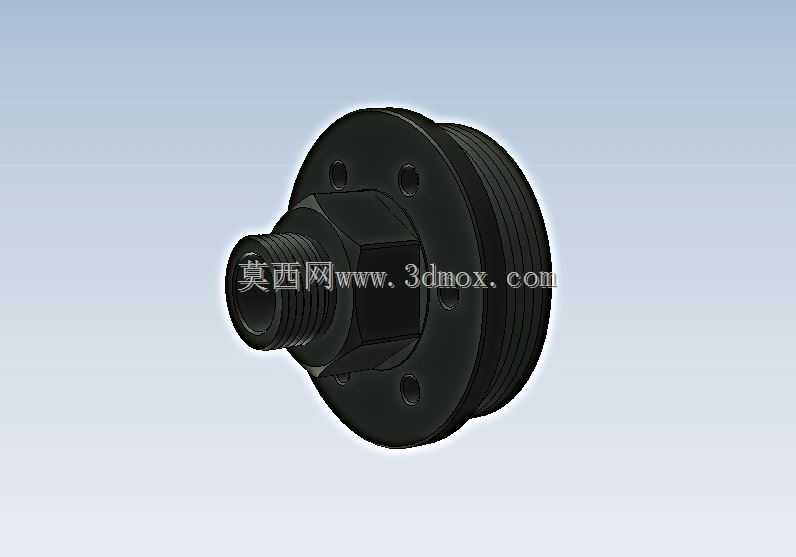

　　该结构件为液压系统配套的回转连接部件，主要应用在需要持续向旋转执行元件输送压力油液的工况场景，比如数控转台的夹紧油路供给、卷取设备的旋转配油、工程机械回转机构的油路导通场景，解决固定油路与旋转部件之间的介质输送密封问题，避免管路随部件旋转发生缠绕、扭结破损。从结构设计逻辑来看，整体采用同轴中空布局，主体分为三个功能区段：左端外螺纹连接段用于对接固定侧供油管路，中段六角结构为安装拧紧受力位，方便现场使用标准扳手完成装拆锁紧操作，右端带安装孔的法兰盘用于贴合旋转部件的安装端面，通过周向均布的沉头孔完成与旋转端的刚性固定，保证部件随旋转端同步转动无相对窜动。外形安装边界方面，法兰端外圆直径适配常规6通径油路的安装尺寸，

　　法兰端面的安装孔采用跨中均布设计，孔位公差控制在±0.02mm范围内，保证与旋转端安装面的同轴度要求，避免旋转过程中出现偏心偏磨导致密封失效；左端外螺纹采用公制细牙螺纹，牙型公差满足6H级配合要求，螺纹根部设计有退刀槽，避免螺纹拧紧时出现螺牙干涉，同时退刀槽处做R0.5圆角过渡，降低应力集中风险。密封结构设计上，法兰段外圆设置多道环形密封槽，用于安装旋转格莱圈与O型密封圈，槽宽与槽深尺寸严格匹配密封件的压缩量要求，保证旋转状态下油液无内泄外漏，中空内孔为通油流道，内壁粗糙度控制在Ra1.6以内，降低油液流动阻力，同时避免内壁毛刺刮伤密封件。实际使用过程中，该部件可同时输送单路压力油，额定工作压力适配常规中低压液压系统，

　　允许最高转速根据配套轴承选型匹配，安装时需保证固定端与旋转端的同轴度误差不超过0.1mm，否则会大幅缩短密封件使用寿命，安装前需清理各流道内的加工铁屑与杂质，避免杂质进入密封配合面造成密封件划伤。结构建模过程中，对六角受力段做了棱角倒钝处理，避免安装时划伤操作人员，法兰端面加工有0.02mm的平面度要求，保证与安装面贴合后无间隙，防止油液从结合面渗漏；外螺纹段的端面做了1×45°倒角，方便管路对接时的螺纹导入，降低安装对位难度。该结构的设计核心是在有限的安装空间内，实现旋转状态下的可靠油路导通，同时兼顾装拆便捷性与密封耐久性，所有配合尺寸均按照液压元件通用设计规范取值，可直接适配同规格的标准密封件与紧固件，无需定制非标配件，降低后期维护更换成本。
