多滤芯圆盘式过滤分离装置结构设计

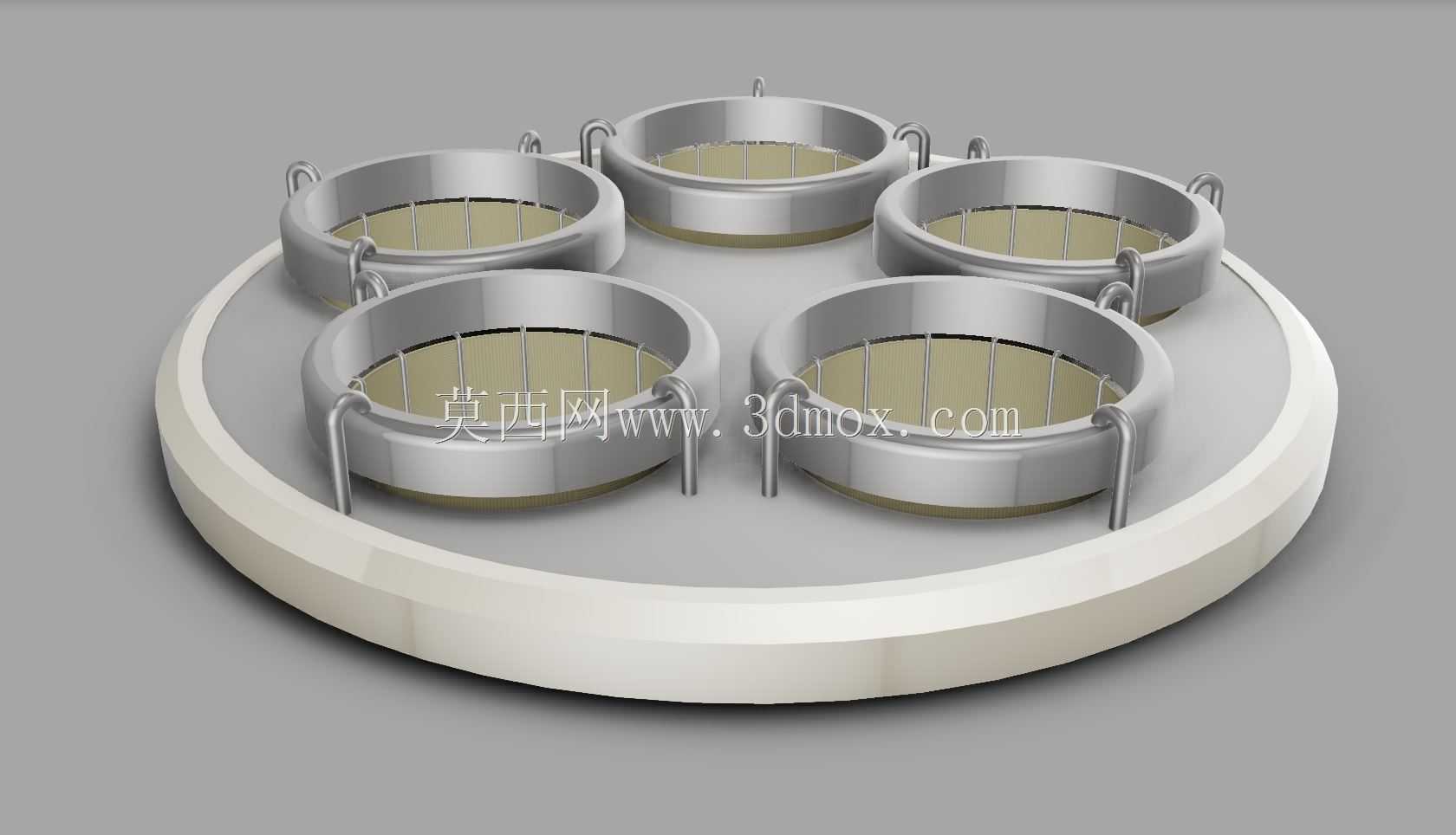

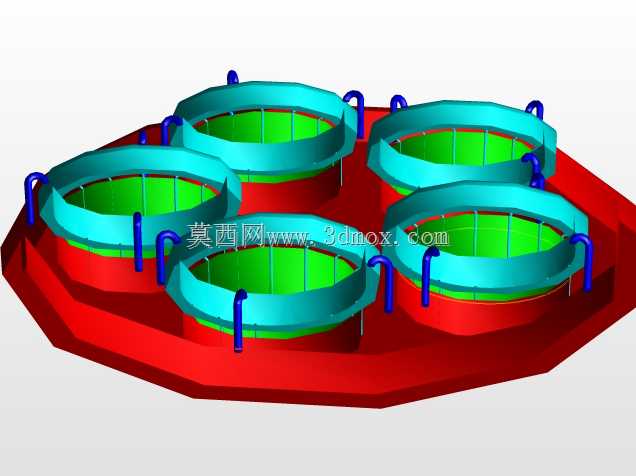

　　这套多工位圆盘式过滤分离结构，主要面向大流量流体处理工况的固液、气液杂质分离需求，常见于食品饮料加工的物料粗滤、化工制程的介质除杂、水处理环节的悬浮物截留、制药行业的料液澄清等场景，相比单滤芯过滤结构，同占地空间下可提供数倍的有效过滤面积，大幅降低单支滤芯的通流负荷，延长滤芯更换周期，减少生产过程中的停机维护频次。从结构布局来看，圆形基座采用整体式厚壁设计，上表面均匀分布五个滤芯安装位，每个安装位设置独立的密封槽与压紧定位结构，可适配不同精度的折叠滤芯、烧结滤芯、网篮式过滤元件，单支滤芯通过侧边的快开吊环结构实现快速压紧与拆卸，无需额外工具即可完成滤芯更换操作，吊环采用铰接式设计，压紧时可自动贴合滤芯上沿的压边，

　　避免偏载导致的密封泄漏问题。基座底部设置统一的集流腔，所有滤芯过滤后的洁净介质在集流腔内汇合后从总出口排出，未经过滤的介质从基座上部的进液腔进入，穿过滤芯侧壁的过滤介质后完成杂质截留，杂质被拦截在滤芯外侧或内侧，可根据介质特性选择内进外出或者外进内出的流道形式，建模时已预留流道切换的结构余量，可通过调整内部密封隔板的安装位置实现流道方向变更。设计过程中优先考虑了安装边界的适配性，整体基座为正圆形结构，外径根据处理流量可做等比例缩放，当前结构的安装法兰沿基座外圈设置，可直接与上下游的管道法兰通过螺栓紧固连接，安装时无需额外做支架找平，基座底部的支撑边可直接搭设在安装平台上，降低现场安装的对位难度。每个滤芯的压盖采用翻边圆弧设计，

　　避免介质流动过程中出现死角积料，所有与介质接触的棱边均做了R3以上的圆角过渡，既减少流体阻力，也避免尖角位置长期受介质冲刷出现腐蚀破损，同时方便后续的CIP在线清洗作业，清洗液可无死角冲刷所有接触表面，无残留积液的盲区。结构强度方面，基座壁厚根据1.0MPa的工作压力做了壁厚校核，滤芯安装位的加强筋沿径向均匀分布，可承受滤芯反吹、反洗时的反向压力，不会出现基座变形导致的密封失效问题，吊环的铰接轴做了防脱设计，频繁拆装也不会出现零件脱落掉入介质流道的风险。在实际选型应用中，可根据处理介质的杂质含量调整滤芯的数量与排布，当前五芯排布是兼顾通流面积与操作空间的最优方案，滤芯之间预留了足够的操作间隙，更换单支滤芯时不会触碰相邻的滤芯组件，

　　日常巡检时也可直观观察每支滤芯的压盖密封状态，及时发现渗漏隐患。流道设计上避免了急弯与突扩突缩结构，介质从进入腔体到穿过滤芯的整个流路过流截面变化平缓，可大幅降低压损，减少输送泵的能耗损失，对于高粘度介质的适配性更好，不会出现局部流道堵塞导致的流量骤降问题。
