星形阀链轮传动构件结构设计

　　在纤维生产的物料输送、阀门启闭传动链路里，这类星形阀链轮是承担间歇式动力传递的核心啮合构件，日常多配套在星形给料阀、纤维计量出料机构的动力输入端，把减速电机输出的扭矩通过链传动精准传递给阀轴，实现阀体内星形转子的定角度回转，完成纤维物料的定量给料、通路启闭动作，避免纤维絮料在输送过程中出现架桥、堵料或者给料量波动超差的问题。从实际工况适配角度出发，设计这类链轮时首先要考虑纤维生产车间的环境特性，车间内常年存在悬浮纤维短绒，普通链轮的齿槽间隙如果设计不合理，短绒卡入齿槽会造成链节啮合错位，长期运行会出现跳齿、传动噪音增大甚至链节断裂的故障，因此齿形采用了修正的渐开线齿廓，齿侧间隙比普通传动链轮放大0.12mm，齿槽底部做了圆弧过渡，

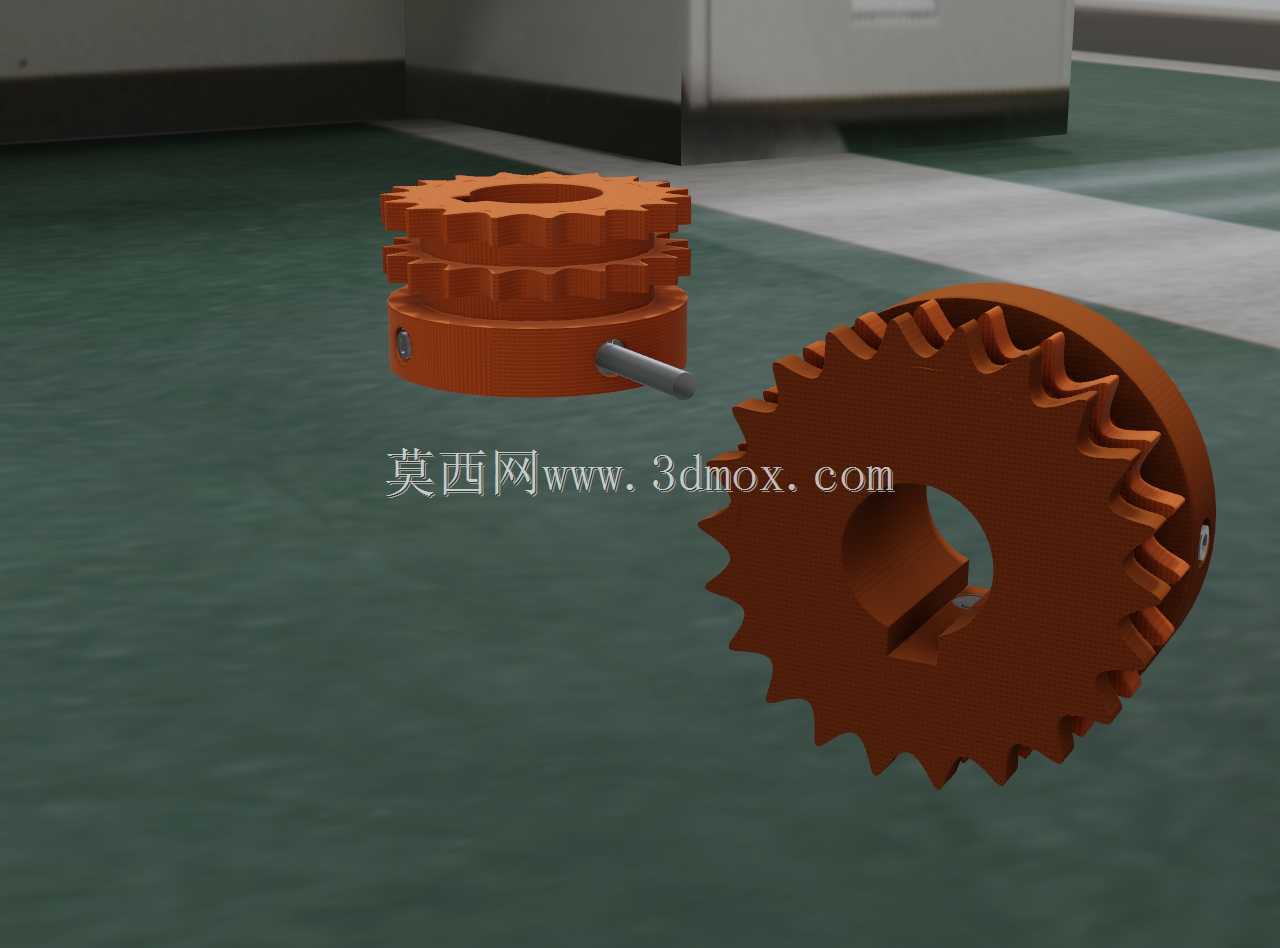

　　没有容易积留纤维的直角死角，即便有短绒落入齿槽，在链节啮合的挤压过程中也会顺着圆弧面自然排出，不会出现卡滞问题。链轮的主体结构采用分体叠合式设计，和传统单片链轮不同，主体分为三层结构，上下两层是带啮合齿的传动轮片，中间层是定位隔套，三层构件通过周向均匀分布的紧定螺钉实现同轴固定，这种结构一方面可以适配双列链条的传动需求，提升传动过程中的抗偏载能力，当单侧链条出现磨损松弛时，另一侧仍能维持短时间的动力传递，避免设备突然停机造成纤维生产线断料；另一方面中间隔套的厚度可以根据实际安装的轴伸长度、链条中心距做适配调整，不需要重新加工整个链轮，降低备件更换的成本。轮毂部分的安装孔采用键槽加顶丝的双重固定结构，键槽选用普通平键的标准槽型，

　　能够传递额定扭矩范围内的载荷，同时在轮毂侧面设置了径向顶丝孔，安装时顶丝抵在阀轴的定位凹坑内，能够避免链轮在正反转切换过程中出现轴向窜动，尤其是星形阀在频繁启停、换向的工况下，双重固定结构可以大幅降低链轮和轴之间的微动磨损，延长传动副的使用寿命。从安装边界尺寸来看，链轮的齿顶圆直径根据配套链条的节距做了匹配设计，齿根圆和轮毂外圆之间保留了足够的轮缘厚度，能够承受纤维给料过程中出现的瞬时冲击载荷——当星形阀转子卡入成团纤维时，传动链路会出现瞬时过载，足够的轮缘厚度可以避免轮齿从根部断裂。链轮的轴向总厚度控制在适配双列链条的安装宽度范围内，安装时和两侧轴承座的端面保留2mm的轴向间隙，避免运行过程中热胀造成端面摩擦，

　　同时链轮的端面做了平面度处理，安装后端面跳动量控制在0.05mm以内，保证链条运行时不会出现侧向跑偏，减少链条侧面的异常磨损。在实际选型适配时，需要注意这类链轮的啮合齿数是根据阀轴的额定转速匹配的，齿数选择兼顾了传动比和动平衡特性，既不会因为齿数过少造成传动多边形效应明显、给料量波动大，也不会因为齿数过多造成链轮整体尺寸过大，挤占阀组周边的安装空间。另外链轮的齿面做了硬化处理，表面硬度能够适配纤维车间多粉尘、少润滑的工况，即便日常维护时不能频繁加注润滑脂，齿面的磨损速率也能维持在合理范围内，减少设备维护的频次。在三维建模过程中，齿形的绘制严格按照链传动的啮合轨迹做了参数化处理，每一个齿的齿形角、齿距误差都控制在公差范围内，叠合层的装配位置做了同轴度约束，安装孔和键槽的位置度也符合机械加工的精度要求，模型可以直接导出工程图用于生产加工，也可以导入整个纤维生产线的装配模型中做干涉检查，提前排查安装过程中可能出现的链轮和周边护罩、管路的位置冲突问题。
