不锈钢开盖式储液过滤箱体结构

　　在工业流体存储、中转以及餐厨排污、油料预处理的作业场景里，这类带开盖结构的下接管路式过滤箱体，是衔接上游储液单元与下游输送管路的核心预处理部件，很多现场做管路改造的工程师都接触过类似结构，它的核心作用是在流体进入输送泵、精密过滤单元之前，先完成大颗粒杂质的截留，避免硬质颗粒刮伤泵腔密封、堵塞后续精密滤芯，降低后端设备的故障频次。

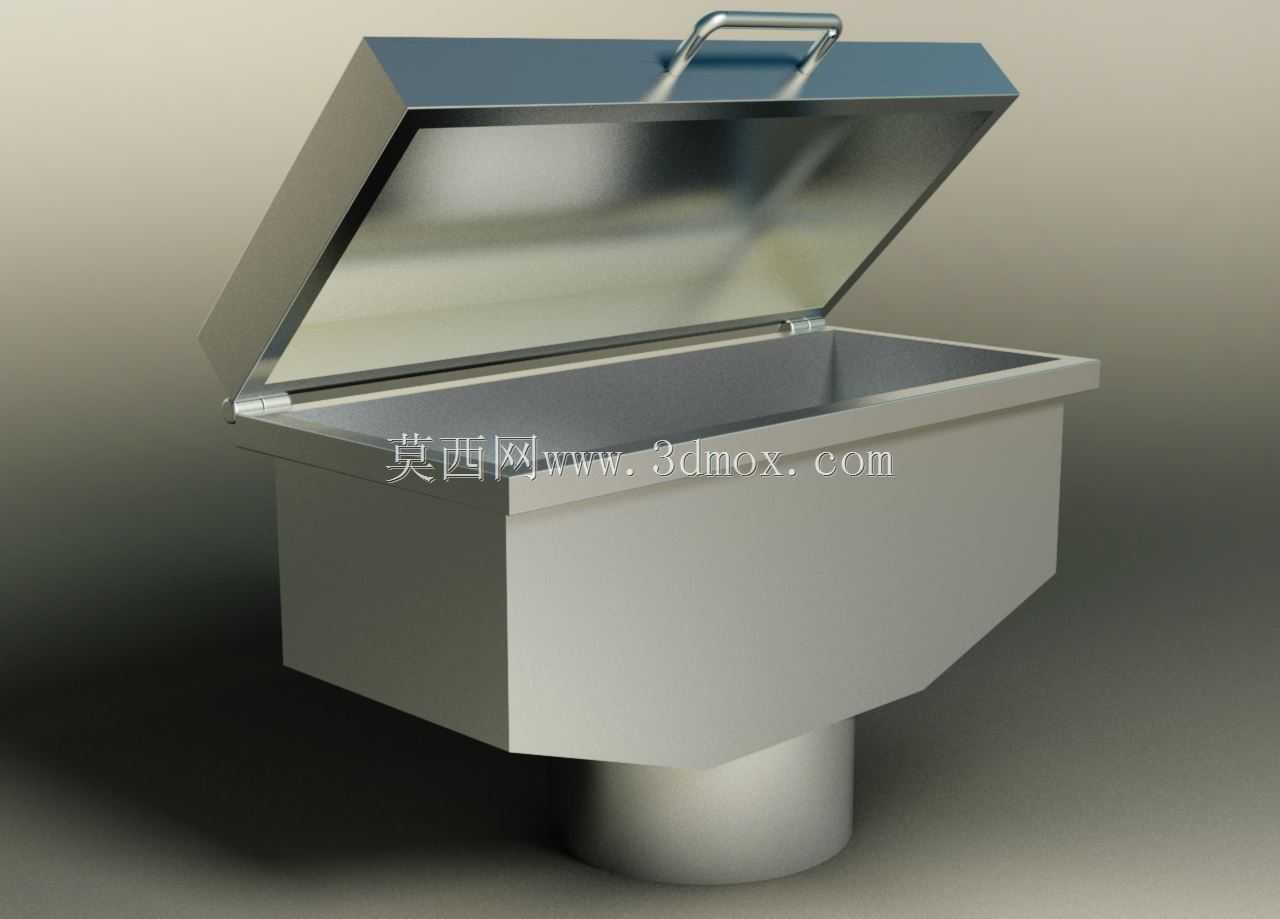

　　从结构设计逻辑来看，整体采用上宽下窄的斗式腔体，上部是方形的敞口储留段，下部做斜壁收拢过渡到下部的圆形对接管路，这种锥斗式的收拢设计，不是随意做的造型，一方面是让被截留下来的杂质能够顺着斜壁自然沉降到下部管路接口附近，不会大面积堆积在箱体的平壁位置，减少日常清理时的死角；另一方面斜壁结构相比直角方底，在同等容积下的结构刚性更好，承受流体静压力的时候，壁板的变形量更小，不用额外加过多的加强筋就能满足壁厚的强度要求，对于不锈钢薄板加工的构件来说，能有效控制焊接后的变形量。上部的箱盖采用折边嵌入式结构，盖体边缘做了整圈的折弯扣边，合上之后刚好能卡在箱体上口的外翻边位置，配合盖顶的冲压成型提手，日常开盖清理截留杂质的时候不需要额外工具，直接提拉就能打开，提手的安装位置做了局部的凸起补强，避免频繁提拉的时候盖体局部变形，盖体和箱体上口之间预留了密封件的安装槽位，实际使用的时候可以根据输送介质的特性选配橡胶或者硅胶密封垫，防止挥发性介质溢出、或者外部杂物落入箱内。

　　从安装边界的尺寸逻辑来看，上部方形腔体的边长尺寸，要匹配现场预留的安装支座的开孔尺寸，通常这类过滤箱是架设在混凝土或者钢结构的操作平台上，平台的预留方孔要刚好卡住箱体上部的外翻边，让整个箱体的重量通过外翻边传递到平台结构上，下部的圆形管路接口的外径，要和下游输送管路的公称直径匹配，对接的时候采用卡箍或者法兰连接，不需要在箱体壁上额外做焊接固定，安装拆卸都很方便。箱体的整体高度要满足两个边界要求，一是上部开盖的时候，盖体向上翻转的行程范围内不能有管线或者结构梁遮挡，保证提手拉起后箱盖能完全翻开，清理内部的时候操作空间足够；二是下部收拢段的倾斜角度不能小于45度，保证沉降的杂质能顺利滑到下部出口位置，不会在斜壁上堆积残留。

　　实际使用的时候，流体从上游管路进入箱体内部，因为腔体的通径突然变大，流体的流速会快速降低，流体里裹挟的大颗粒金属屑、焊渣、食物残渣或者油料里的絮状杂质，会在重力作用下自然沉降到箱体下部，经过初步过滤的流体从下部的管路出口流到下游设备，相比直接在管路上装Y型过滤器，这种大容积的开盖式过滤箱的纳污量更大，不需要频繁停机清理，尤其适合杂质含量比较高的来料场景，比如餐厨排污的隔油前级过滤、小型加油站的油罐出油初滤、机加工车间的切削液循环回液过滤，都能用到这类结构。在做三维建模的时候，要特别注意几个配合位置的公差：箱体上口的外翻边的平面度要控制在合理范围，不然盖体合上之后会出现局部缝隙，密封不严；下部斜壁和圆形接口的焊接位置要做顺滑的过渡，不能出现突兀的台阶，不然杂质容易卡在台阶位置堆积；盖体的折边和箱体上口的配合间隙要均匀，单边间隙控制在1mm左右，既保证开盖的时候不会卡滞，合上之后也不会出现过大的错位。另外整个箱体的边角位置都做了圆角过渡，避免直角位置的焊接缺陷，也方便日常使用的时候擦拭清理，不会残留卫生死角，对于食品加工或者餐厨场景的应用来说，圆角过渡也是卫生级设计的基本要求，避免介质残留滋生细菌。
