通风系统用板式过滤器固定支撑框架

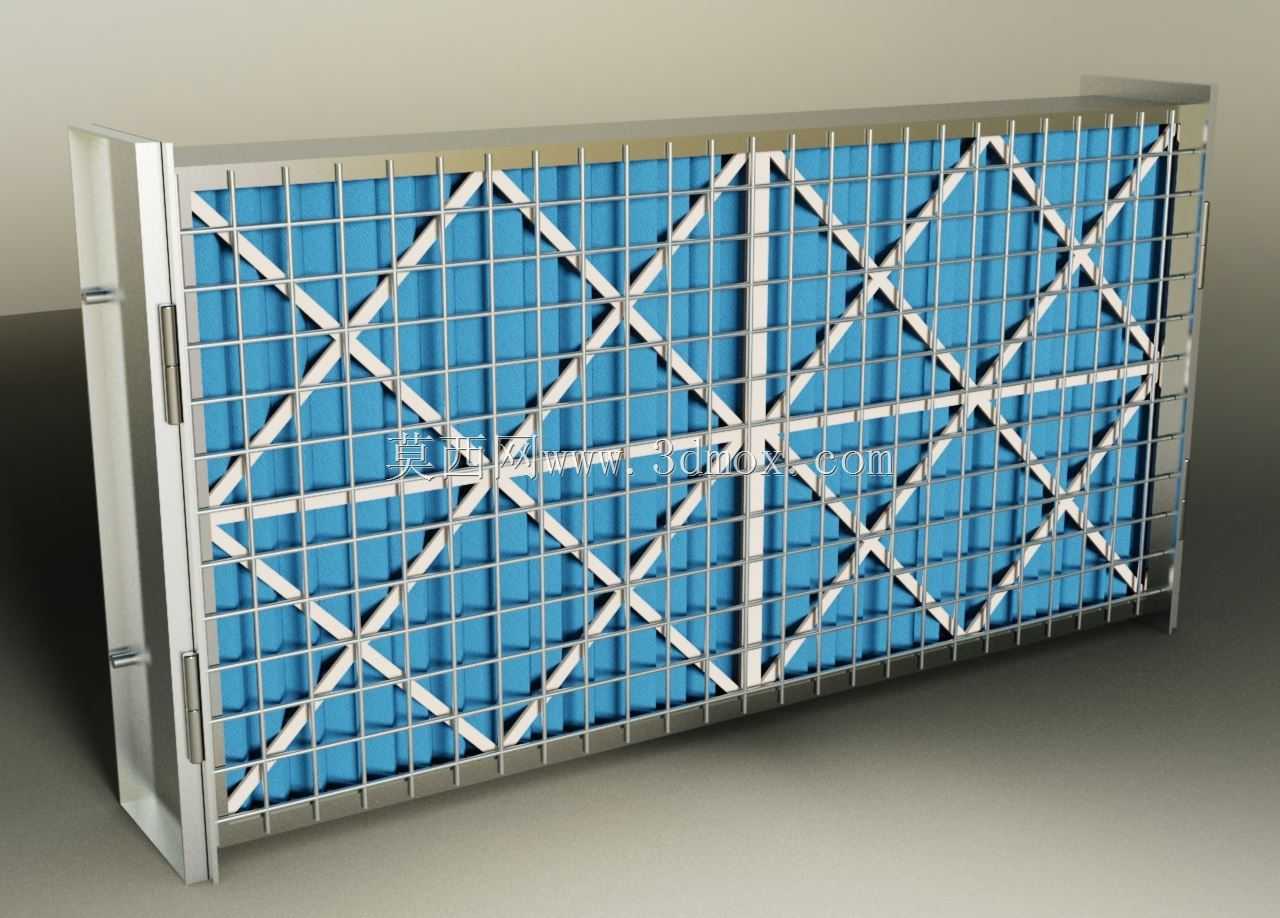

　　在商用集中空调送风段、工业洁净车间新风预处理段、楼宇通风系统的管段接驳位置，这类板式过滤器的支撑固定架是决定过滤段运行稳定性的核心结构件，日常运维中过滤器的更换效率、密封贴合度、抗气流冲击能力，都和保持架的结构设计直接相关。很多现场运维人员都遇到过过滤器在高风速下被吹脱、滤料变形漏风的问题，追根溯源大多是保持架的网格刚度不足、压合结构设计不合理导致的，这套结构的设计初衷就是解决这类现场实际痛点。从结构细节来看，保持架采用边框加内部交叉支撑的网格构型，边框采用折边型材成型，侧边预留的快装锁扣结构，能够和管道段的安装法兰快速对位，不需要额外焊接或者打孔固定，日常更换滤料的时候只需要拨开锁扣就能抽出滤料单元，单人即可完成运维操作，

　　大幅缩短通风系统的停机维护时间。内部的交叉斜向支撑筋并非随意布置，而是通过气流载荷仿真计算得出的最优排布，在2.5m/s的常规管段风速下，支撑网格的最大变形量可以控制在0.8mm以内，既不会因为网格变形挤压滤料导致过滤面积折损，也不会因为支撑过密增加不必要的风阻，实测整套保持架带来的附加风阻不到3Pa，对整个通风系统的风压影响可以忽略不计。设计过程中首先明确了安装边界的适配要求，这款保持架适配常规G4、F7等级的板式初效、中效过滤器，边框的安装尺寸完全匹配国标通风管道的法兰模数，不管是和镀锌板风管、彩钢夹芯板风管还是组合式空气处理机组的功能段对接，都不需要额外制作变径转接件，现场安装的适配性很强。框架的侧边设置了连续的密封压条槽，

　　安装滤料的时候可以嵌入EPDM密封胶条，压合后滤料和框架之间的缝隙可以完全封堵，避免未经过滤的空气从侧边旁通，保证过滤段的过滤效率达到设计值。很多初次做通风系统设计的工程师容易忽略保持架的导流设计，这款框架的进风侧边框做了小角度的折边导流处理，气流进入过滤段的时候不会在边框位置产生涡流，既减少了风噪，也避免了灰尘在边框位置堆积，延长了过滤器的实际使用寿命。从材料选型的角度，框架主体和支撑网格都采用镀锌钢板冲压成型，表面没有突出的毛刺或者尖锐边角，安装和更换滤料的时候不会划伤滤材，也不会对运维人员造成割伤风险，镀锌层的厚度满足常规通风环境下的防腐蚀要求，在相对湿度60%以下的送风环境中，框架的使用寿命可以达到15年以上，

　　不需要做额外的防腐处理。在结构刚度校核阶段，设计人员特意考虑了过滤器积尘后的附加载荷，当滤料容尘量达到终阻力值时，整个滤料单元的重量会比初始状态增加3倍左右，此时保持架的支撑结构依然能够保持平整，不会出现中部下垂的情况，避免滤料和框架之间出现缝隙导致漏风。另外框架的网格间距经过反复优化，既能够给滤料提供足够的支撑点，防止滤料在风压作用下过度鼓胀变形，也不会因为网格过密遮挡有效过滤面积，实测有效通风面积占比达到92%以上，充分保证了过滤段的通风能力。对于空气处理机组的生产厂商来说，这款保持架的结构采用标准化冲压件拼接成型，不需要复杂的焊接工序，生产组装效率很高，零部件的通用化率达到90%以上，不同尺寸规格的保持架可以共用冲压模具，大幅降低了生产制造成本。现场安装的时候，保持架和管道法兰之间采用螺栓加密封垫的连接方式，连接点位的排布均匀，紧固后框架的平面度误差可以控制在1mm以内，保证滤料安装后整个面的压合力度均匀，不会出现局部压合过紧导致滤料破损、或者局部压合不严导致漏风的问题。在实际项目应用中，这类保持架不仅可以用在常规的舒适性空调系统中，也可以适配工业除尘系统的前置过滤段、喷涂车间的送风过滤段，只要对应调整框架的材质厚度，就可以满足更高风压、更高腐蚀环境的使用需求，结构的拓展性很强。
