螺旋输送螺杆与自攻螺钉结构设计

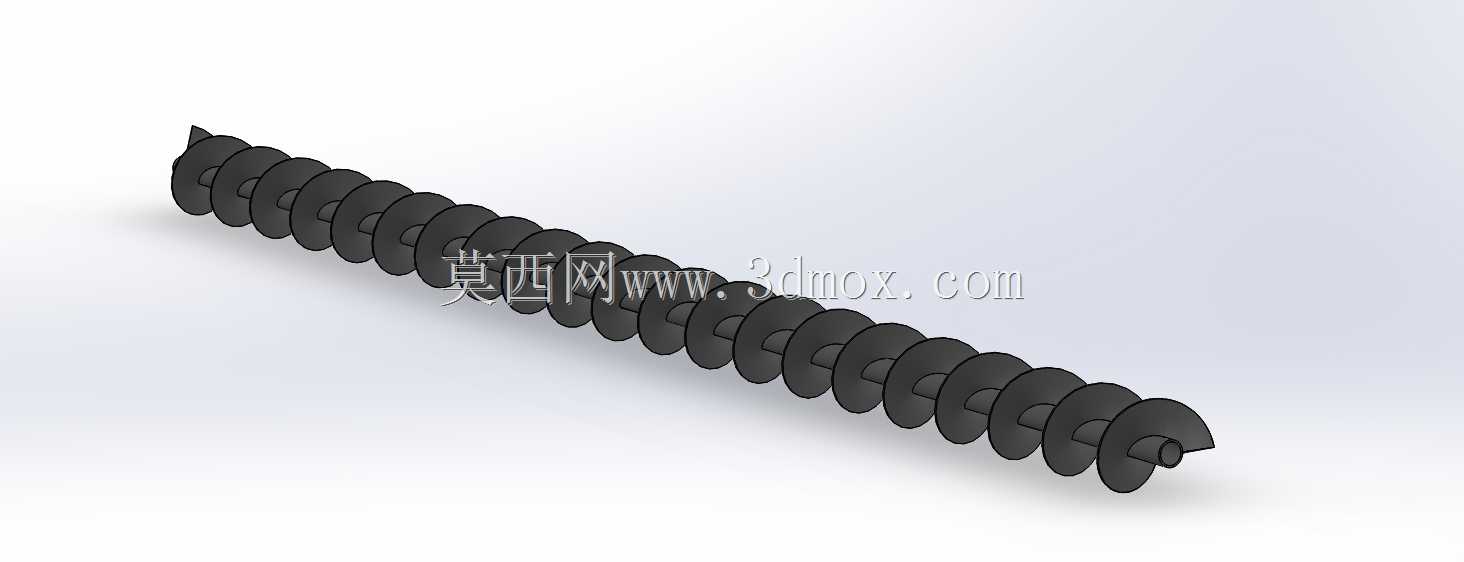

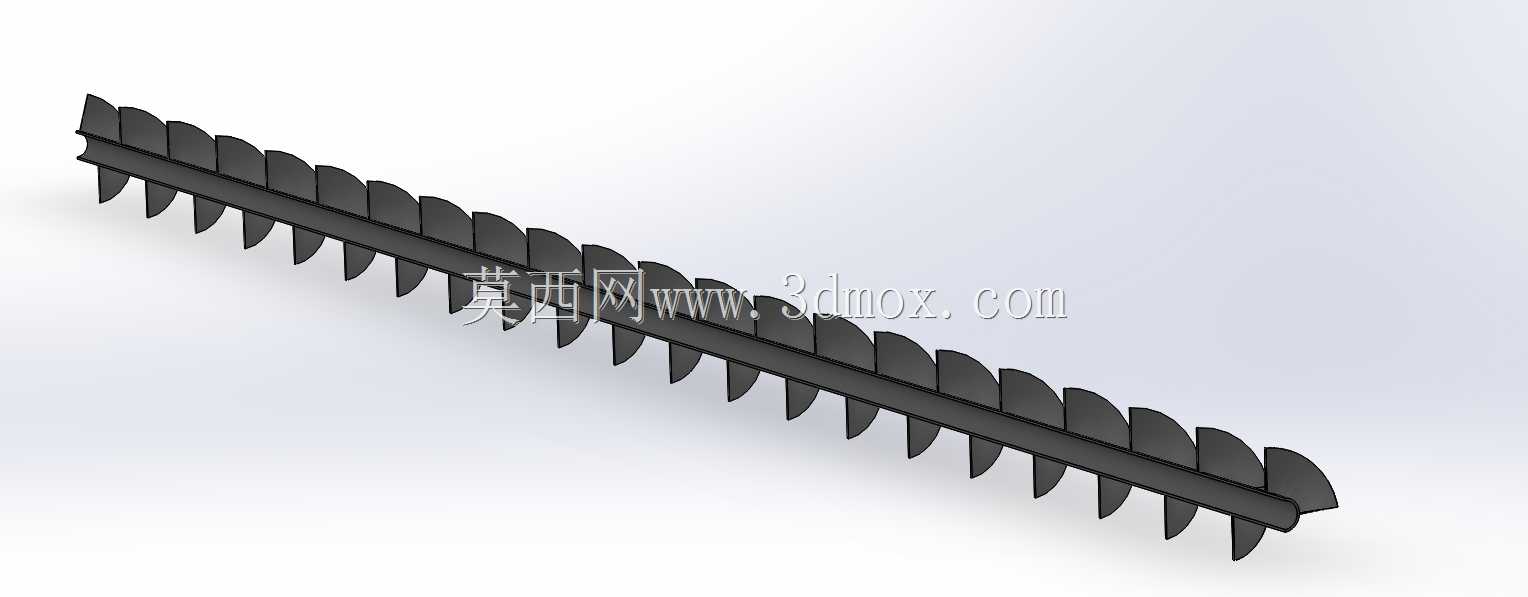

　　在散料输送、小型构件紧固的工程场景里，这类带连续螺旋翼面的结构件，是两类核心功能的集成化设计载体，既可以作为短距离输送单元的核心推送部件，也能通过端部的螺纹结构实现构件间的可靠连接。从结构功能拆分来看，作为输送段使用时，连续的螺旋叶片绕中心轴均匀排布，螺距保持恒定值，叶片外缘与输送筒内壁的间隙控制在合理范围，避免散料在推送过程中出现卡滞、返料的问题，这类结构常出现在小型粉料给料机、颗粒料上料机构的末端，针对流动性一般的粉体、粒径3mm以下的颗粒物料，能实现稳定的定量推送，不会因为物料架桥出现断料的情况。作为紧固连接段使用时，端部的三角螺纹牙型经过参数校核，牙顶与牙底的圆弧过渡处理能减少应力集中，在拧入预制孔的过程中，

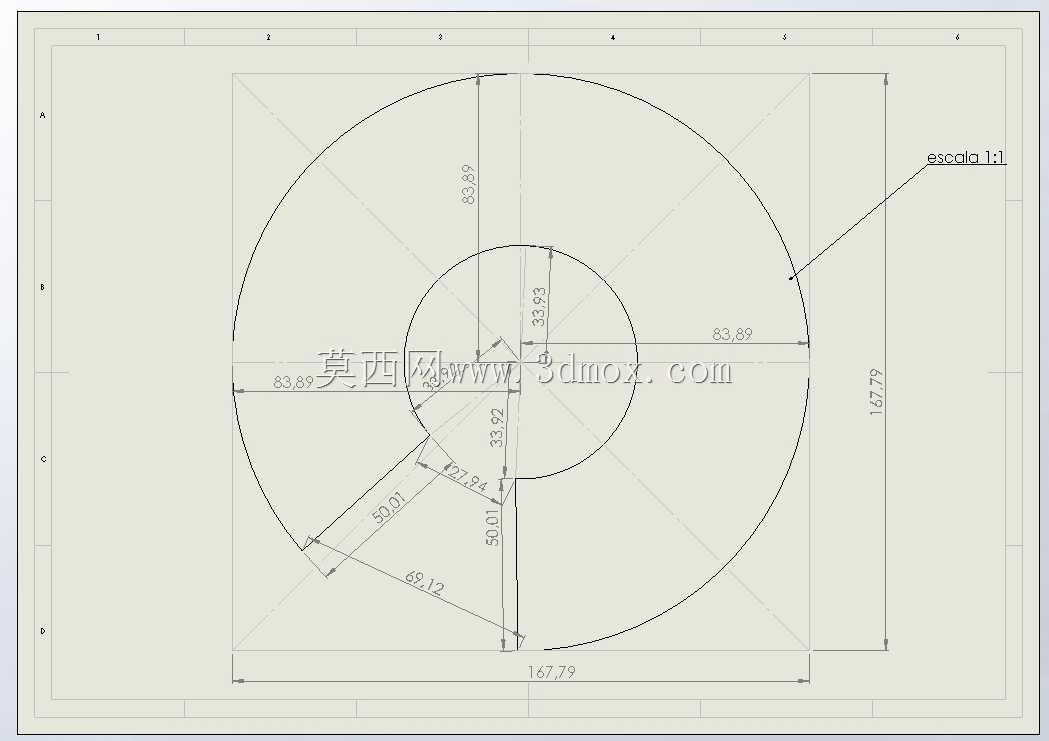

　　螺纹牙能顺畅切削或挤压基材内壁，形成匹配的啮合螺纹，不需要预先攻丝就能实现可靠锁紧，常应用在薄板构件、塑料壳体的装配场景，连接后抗拔脱能力能满足常规小型设备的装配要求。设计过程中首先要明确使用边界，输送段的螺旋叶片采用等螺距设计，导程取值匹配目标物料的流动特性，针对易结拱的物料适当加大导程，降低叶片对物料的挤压密实度，避免物料在叶片间结块；叶片厚度根据输送物料的磨琢性调整，输送磨琢性较强的颗粒料时，叶片外缘做局部加厚处理，延长构件的磨损寿命。中心轴的直径选取兼顾刚度与输送有效容积，轴径过大会挤占叶片间的物料容纳空间，降低输送效率，轴径过小则在长距离推送时出现轴体挠曲，蹭刮输送筒内壁。端部的紧固螺纹段，螺纹大径、中径、

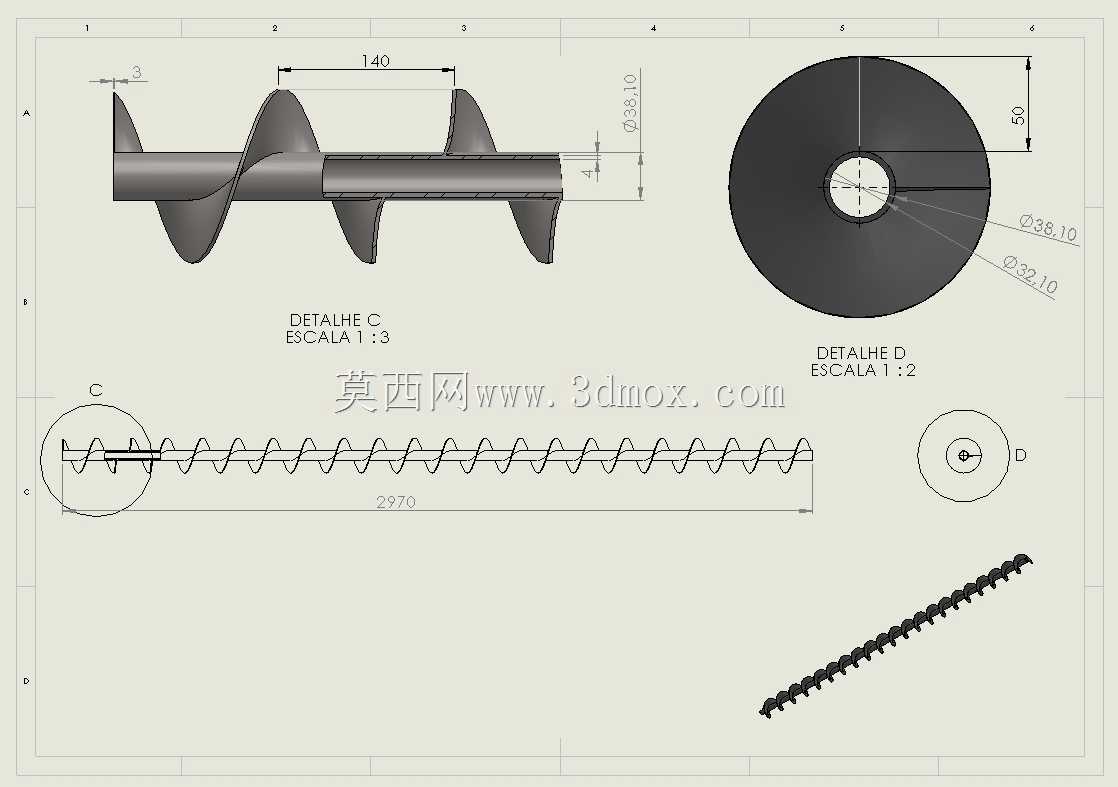

　　小径的公差符合普通螺纹的公差要求，螺纹收尾处做退刀结构处理，避免螺纹末端出现不完整牙型，导致拧入时出现卡滞、螺牙崩损的问题。从安装边界来看，构件整体的轴向总长度适配对应安装工位的空间，输送段的叶片外径尺寸与配套的输送筒内径保持合理配合间隙，单边间隙控制在1-2mm，既不会因为间隙过大漏料，也不会因为加工误差导致叶片与筒壁刮擦。端部螺纹段的长度匹配被连接件的总厚度，拧入后露出2-3个螺牙，保证啮合长度足够提供锁紧力，同时不会因为螺纹过长突出连接件表面，影响后续构件的装配。中心轴两端的支撑位做光轴处理，表面粗糙度满足轴承配合的要求，支撑位的轴肩高度符合轴承安装的定位标准，装配时能实现轴向的可靠定位，不会出现轴体窜动的问题。在细节处理上，

　　螺旋叶片与中心轴的连接采用连续焊接工艺，焊后做打磨处理，去除焊渣与凸起，避免物料附着在焊缝位置出现积料；叶片的表面做光滑处理，减少物料与叶片的摩擦阻力，降低输送过程的动力损耗。紧固螺纹段的表面做防锈处理，在潮湿工况下使用也不会出现锈死，方便后期的拆卸维护。这类集成结构的优势在于将输送功能与连接功能整合在同一根轴体上，减少了装配环节的零件数量，不需要额外做输送段与连接段的装配对接，降低了装配误差带来的同轴度问题，在小型给料设备、便携式紧固构件的应用场景里，能有效简化整体设备的结构，降低装配难度，同时提升机构运行的可靠性。针对不同的使用场景，还可以调整螺旋叶片的旋向，匹配不同的输送方向要求，调整螺纹的牙距，适配不同材质基材的紧固需求，比如针对木质基材的紧固，适当加大螺距提升拧入效率，针对金属薄板的连接，采用细牙螺纹提升锁紧的可靠性。
