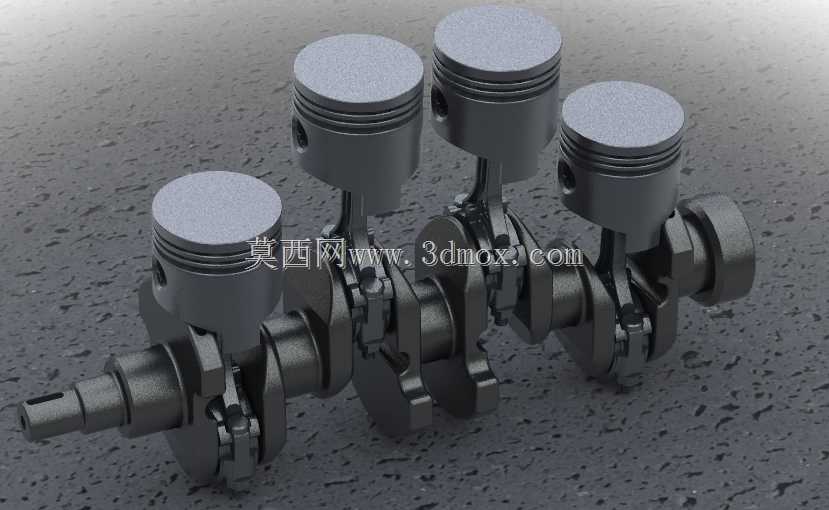

直列四缸发动机曲柄活塞组结构展示

　　这套曲柄活塞组是直列四缸内燃机的核心运动总成，日常在乘用车动力舱、小型工程机械动力单元、固定式发电机组动力端都能见到这类结构的实际应用，其核心作用是把燃料燃烧产生的气体压力，通过活塞往复直线运动转化为曲轴的旋转扭矩，向外输出可用动力。从结构设计逻辑来看，四个活塞沿曲轴轴线等距排布，对应四缸发动机的做功间隔角设定，能保证曲轴运转过程中扭矩输出的连续性，避免单缸动力断档带来的剧烈振动。每个活塞头部都设计了多道环槽，用来安装气环与油环，气环负责密封燃烧室的高压燃气，避免压缩、做功行程的气体泄漏影响缸压，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，同时在缸壁形成均匀油膜降低运动副磨损。活塞销采用全浮式设计，

　　常温下活塞销与活塞销座孔为过渡配合，工作温度升高后销可在销座与连杆小头衬套间小幅转动，让活塞销周向磨损更均匀，延长部件使用寿命。连杆采用工字型截面设计，在保证足够结构强度、抗冲击韧性的前提下尽可能降低自身重量，减少往复运动产生的惯性力，连杆大头采用剖分式结构，通过连杆螺栓与曲轴的连杆轴颈紧固，轴瓦表面的减摩合金层能大幅降低曲轴转动时的摩擦阻力，同时承受做功行程的冲击载荷。曲轴部分采用整体锻造结构，四个连杆轴颈与五个主轴颈的排布经过动平衡校准，每个曲柄臂上都设计有平衡重块，用来抵消活塞连杆组往复运动、曲轴旋转运动产生的一阶、二阶惯性力，降低发动机运转时的整机振动。主轴颈作为曲轴的旋转支撑点，安装在缸体的主轴承座内，

　　通过轴瓦与主轴承盖形成稳定的旋转副，曲轴前端预留有正时机构、机油泵、水泵的驱动接口，后端则设计有飞轮安装法兰，通过飞轮储存做功行程的能量，带动活塞完成排气、进气、压缩三个辅助行程，同时向外输出动力。从安装边界来看，这套总成的轴向尺寸需要匹配缸体的曲轴箱长度，活塞直径对应选定的缸径参数，活塞上止点、下止点的行程距离决定了发动机的单缸排量，安装时需要保证各缸活塞的连杆轴颈相位角偏差在设计公差范围内，否则会出现配气相位错乱、做功顺序混乱的问题，直接导致发动机无法正常启动运转。实际装配过程中，活塞连杆组装入缸筒前需要调整活塞环的开口位置，各道环的开口需相互错开一定角度，避免开口对齐导致燃气泄漏、机油上窜的问题，

　　连杆螺栓的拧紧需要按照规定扭矩与转角分多次紧固，防止螺栓预紧力不足出现松旷，或是预紧力过大导致螺栓塑性变形断裂。这套结构的运动匹配精度直接决定了发动机的动力输出效率、运转平顺性与使用寿命，建模过程中需要严格核对各运动副的配合间隙，比如活塞与缸壁的配缸间隙、活塞销与销座的配合间隙、曲轴轴颈与轴瓦的径向间隙、曲轴的轴向窜动间隙，这些参数都需要根据发动机的设计工况、热膨胀系数、润滑条件来确定，间隙过小会导致热态下运动副卡滞，间隙过大则会出现敲击异响、机油压力异常的问题。在做结构验证时，还需要考虑不同转速下的惯性力变化，高转速工况下往复惯性力会呈平方倍增长，对连杆、曲轴的结构强度，以及主轴承座的支撑刚度都有更高要求，很多量产机型在设计阶段都会通过运动仿真来校核不同转速下的部件受力情况，优化平衡重的形状与重量，尽可能降低振动与噪声水平。
