西门子DI32数字量输入模块结构设计

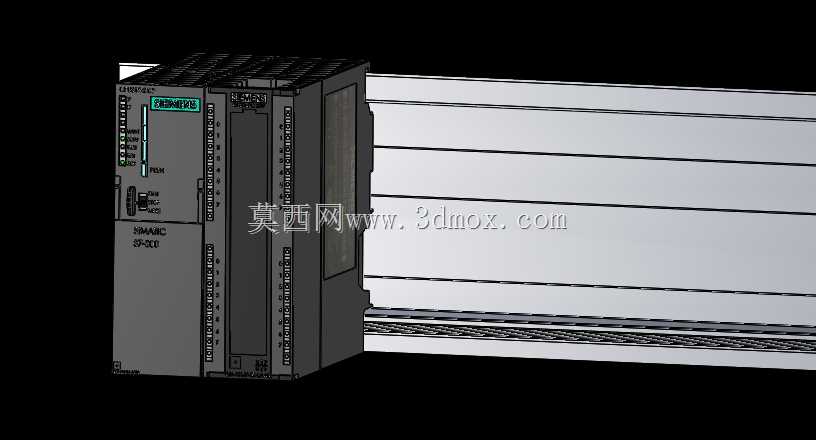

　　在离散制造的自动化产线、过程控制的分布式IO站点、楼宇自控的信号采集柜里，这类32通道直流数字量输入模块始终是信号链路的核心前端部件，承担着把现场各类开关量信号——包括接近开关触发信号、按钮操作状态、接触器辅助触点反馈、安全门限位信号——转换成PLC可识别的标准电平信号的作用，是现场设备层和控制逻辑层之间的关键衔接节点。做这个模块的三维结构设计时，首先要锚定西门子S7-300系列PLC的背板安装规范，模块整体采用标准导轨安装的卡扣式结构，宽度严格匹配同系列IO模块的单槽位尺寸，不会挤占相邻模块的安装空间，背部的总线连接器接口完全对齐背板总线的针脚定义，装配时可以直接和相邻模块、CPU模块完成总线拼接，不需要额外飞线连接通讯线路。

　　从结构细节来看，模块正面的通道指示灯采用分层排布设计，每个输入通道对应一个独立的状态指示灯，正对模块前方的操作视角，现场调试人员不用俯身凑近柜体，站在柜前就能快速判断每个通道的信号通断状态；指示灯下方预留了标签插槽，可以插入打印好的通道标识条，方便后期运维时快速对应现场信号点位。模块的接线端子采用前置弹簧式接线结构，接线方向垂直于模块正面，柜内布线时线缆可以顺着走线槽自然弯折到端子位，不需要做过大角度的扭线处理，端子的压线力度适配0.5-1.5平方毫米的多股铜芯控制线，完全满足工业现场常规控制信号的接线载流需求。设计过程中特意校核了模块的安装边界尺寸，模块上下边缘和柜内安装梁、走线槽的安全距离留足了15毫米以上的散热间隙，

　　模块外壳的散热筋沿着垂直方向排布，顺着柜内自然对流的空气流向带走模块工作时产生的热量，即使在密闭电控柜内满负载运行，外壳温度也能控制在元器件允许的工作温度范围内。模块两侧的拼接定位凸台和凹槽做了公差匹配，多模块并排安装时可以自动对齐，不会出现高低错落的情况，既保证了背板总线连接的可靠性，也让整个PLC站的外观整齐规整。考虑到工业现场的振动工况，模块背部的导轨卡扣做了防松脱结构设计，卡扣卡入标准DIN导轨后会有明显的锁止反馈，即使在有持续振动的冲压设备配套控制柜、移动设备电控箱内，也不会出现模块松脱移位的问题。模块前端的端子盖板做了铰接式结构，盖板闭合后可以完全遮挡接线端子，防止现场运维时误碰带电端子引发安全问题，

　　盖板上预留的标识位可以标注模块的地址段信息，和正面的通道标签形成双重标识。从实际应用的适配性来看，这个模块的结构完全兼容现有西门子S7-300系列PLC站的安装布局，不管是做新站的三维布局设计，还是老站改造的备件替换建模，都可以直接导入到整个电控柜的装配模型里，完成干涉检查、布线路径规划、安装空间校核的工作，不用再反复测量实物尺寸调整布局。建模时还原了模块上的所有结构细节，包括模块侧面的固定螺丝孔位、顶部的模块型号标识区域、接线端子的编号刻印位置，甚至连指示灯的透光罩结构都做了等比例还原，在做整个PLC站的渲染效果图或者虚拟调试场景时，可以达到和实物一致的视觉效果，方便给客户做方案展示时直观呈现电控柜的内部布局。
