带坡道接驳结构的辊式物料输送装置

　　这套辊式输送装置的设计，最初是为了解决车间内不同高度作业面之间的小件物料转运问题，尤其是需要配合手动液压叉车、周转箱上线的工位场景，很多装配线、包装线的进料端存在地面与线体的高度差，普通平置输送机无法直接承接从坡道推上来的带轮周转箱，容易出现卡滞、物料倾翻的情况，因此在设计阶段就把接驳坡道作为整体结构的一部分做了一体化考量。从实际应用场景来看，这类装置常布置在装配车间的物料上线口、仓储区的分拣线接驳端、包装工序的进料段，用来输送规则外形的箱装物料、工装托盘，相比皮带输送机，辊道结构更耐磨损，对带油污、带切削液的工件兼容性更好，日常维护只需要定期检查辊子转动灵活性，不需要频繁更换皮带，适配多班次连续生产的车间工况。

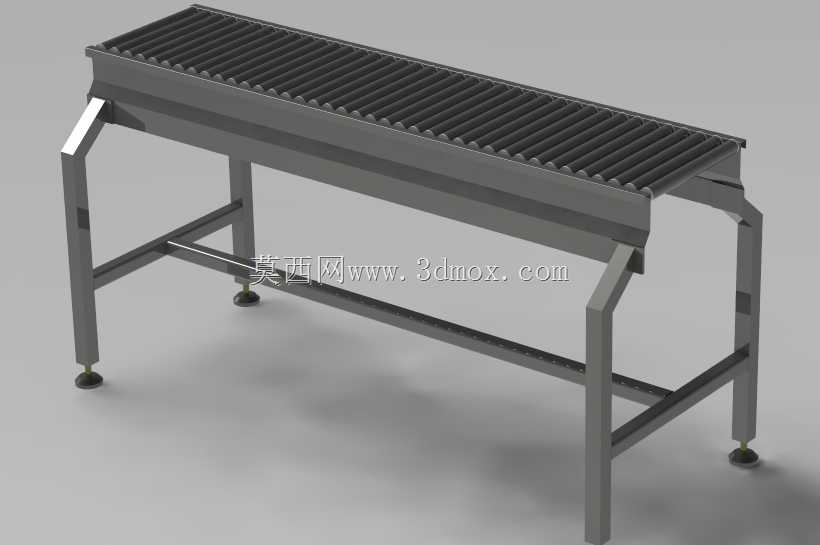

　　功能特性上，主体输送段采用等间距布置的无动力辊子，依靠物料自身重力或者人工推送即可完成输送，不需要额外配置驱动电机，对于短距离、节拍要求不极端严苛的转运场景，能大幅降低设备制造成本与后期能耗；端部的接驳坡道采用斜坡过渡结构，坡面做了防滑纹理处理，角度控制在12度以内，保证手动推送周转箱时不需要过大的推力，同时不会因为坡度过大导致物料自行下滑失控，坡道与地面接触的端部做了圆弧过渡，避免小轮径的周转车经过时出现卡轮、颠簸的情况。支撑结构采用方管焊接机架，四条支腿底部配置可调脚杯，能够根据现场地面的平整度调整支腿高度，保证整个输送面的水平度，避免物料在输送过程中出现自行偏移、跑偏的问题，支腿与辊道架体之间采用螺栓连接，方便后期根据工艺调整需求变更输送高度，或者拆分转运到其他工位重组使用。

　　设计思路上，首先是确定输送载荷，按照单段输送最大承载200kg的标准选型辊子的轴径与壁厚，辊子直径选用常见的50mm规格，辊间距设置为80mm，保证最小尺寸的周转箱底部至少能同时接触三根辊子，避免输送过程中出现卡陷；机架的方管规格选用40402mm的焊接方管，焊接后做整体去应力处理，防止长期承重出现结构变形，架体两侧的侧边挡板高度设置为30mm，既能对输送的物料起到侧向限位作用，又不会过高影响操作人员取放物料。安装边界方面，主体输送段的长度适配常规1米标准周转箱的输送需求，整体宽度根据常见的600mm标准周转箱设置，两侧预留100mm的操作间隙，坡道的长度根据输送段的高度做匹配，保证坡道坡度符合人工推送的人机工程要求，整个装置不需要做地面预埋固定，依靠自身结构重量与可调脚杯的摩擦力即可保持稳定，搬迁调整时不需要破坏车间地面，适合柔性生产的车间布局需求。

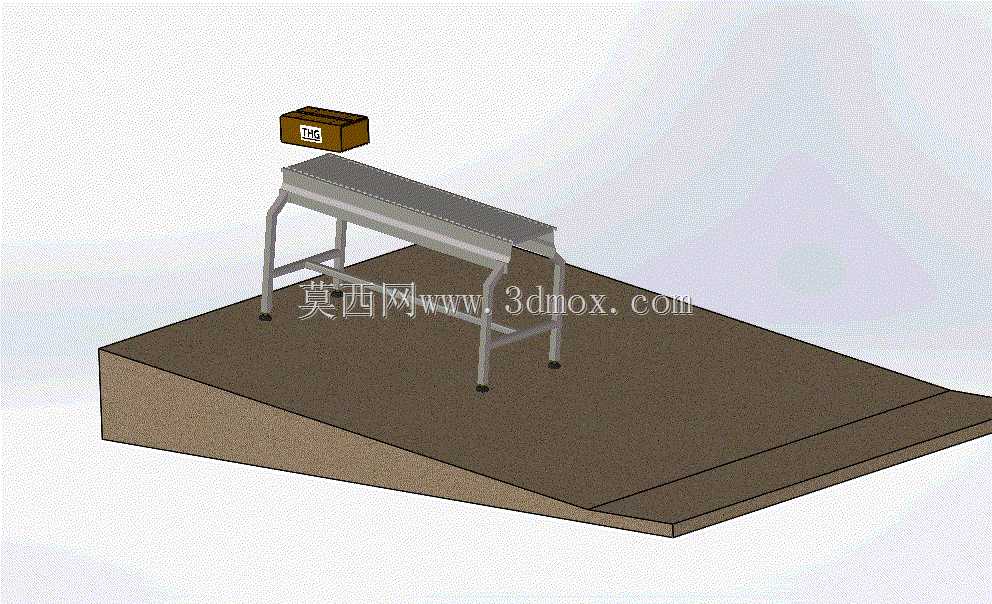

　　在细节处理上，辊子的两端采用防尘轴承结构，能够阻挡车间内的粉尘、碎屑进入轴承内部，延长辊子的使用寿命，架体表面做喷塑处理，相比喷漆层更耐磕碰，适合车间内频繁有工装、物料剐蹭的使用环境；坡道的表面采用花纹钢板焊接，既保证防滑性能，又具备足够的耐磨度，即使周转箱底部带有金属毛刺也不会轻易刮坏坡面。实际使用时，操作人员可以直接将装满物料的周转箱从地面沿坡道推上辊道面，之后顺着辊道将物料推送到对应的作业工位，不需要人工搬抬上线，能够降低一线操作人员的劳动强度，减少搬抬过程中出现的物料磕碰、人员扭伤风险，对于中小批量生产的车间来说，这类无动力辊道搭配接驳坡道的结构，投入成本低、维护简单，适配性强，能够快速搭建起车间内的短距离物料转运通道，也可以根据后续产能提升需求，在辊道端部加装驱动模块，升级为动力输送线，不需要整体更换架体结构，具备较好的工艺扩展性。
