立式气动冲床合环压装设备结构设计

　　这款立式气动冲床合环设备，主要面向小尺寸五金零件的环类压合、铆接工序场景，在电子接插件、小五金配件、文具五金、低压电器配件的生产线旁工位、小批量加工车间都有很广的适配性，区别于大型冲压设备的大吨位、大工作台面设计，这款设备专门针对合环这一单一工序做了定向优化，不需要搭配大型冲压机的厚重地基与周边防护，单台设备占地仅0.3平方米左右，可直接放置在常规车间工作台面，也可搭配自带的立式支脚直接落地安装，支脚底部配置可调式减震脚杯，可适应车间地面15mm以内的高度差，不需要额外做地面找平处理，安装时仅需接入0.5-0.8MPa的压缩空气气源即可投入使用，不需要额外配置液压站、大功率供电线路，现场部署的灵活度很高。

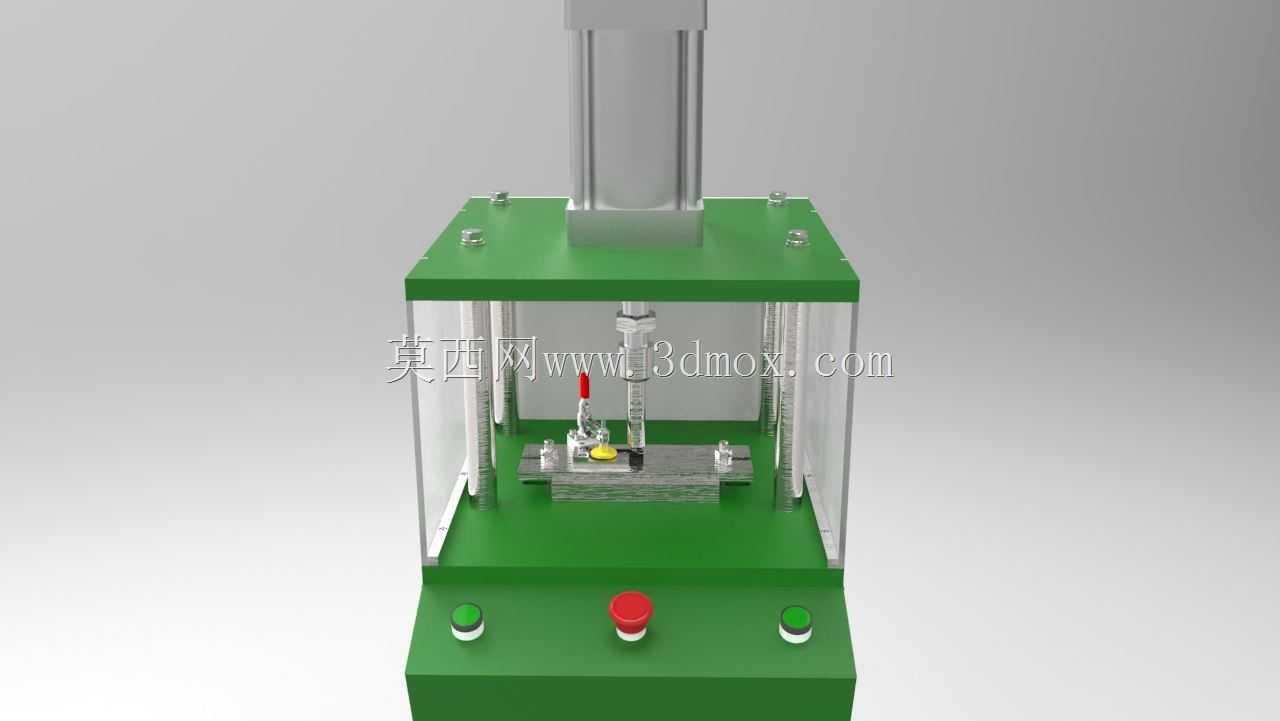

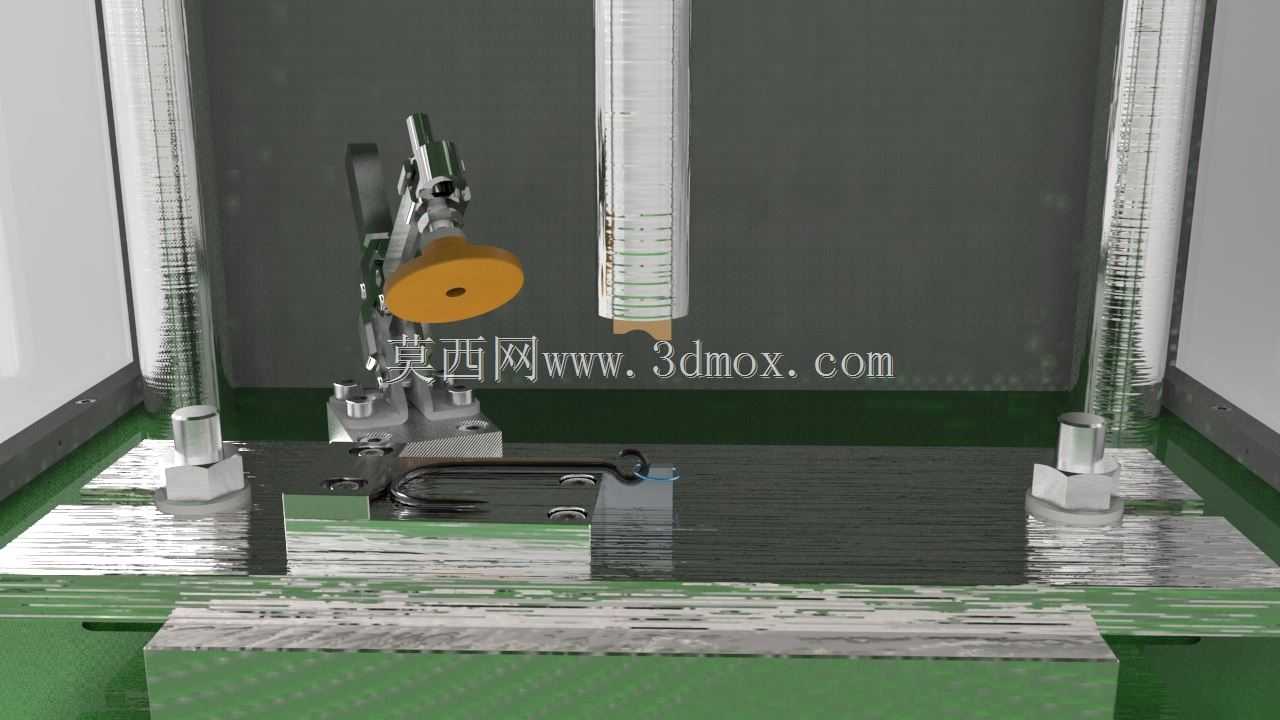

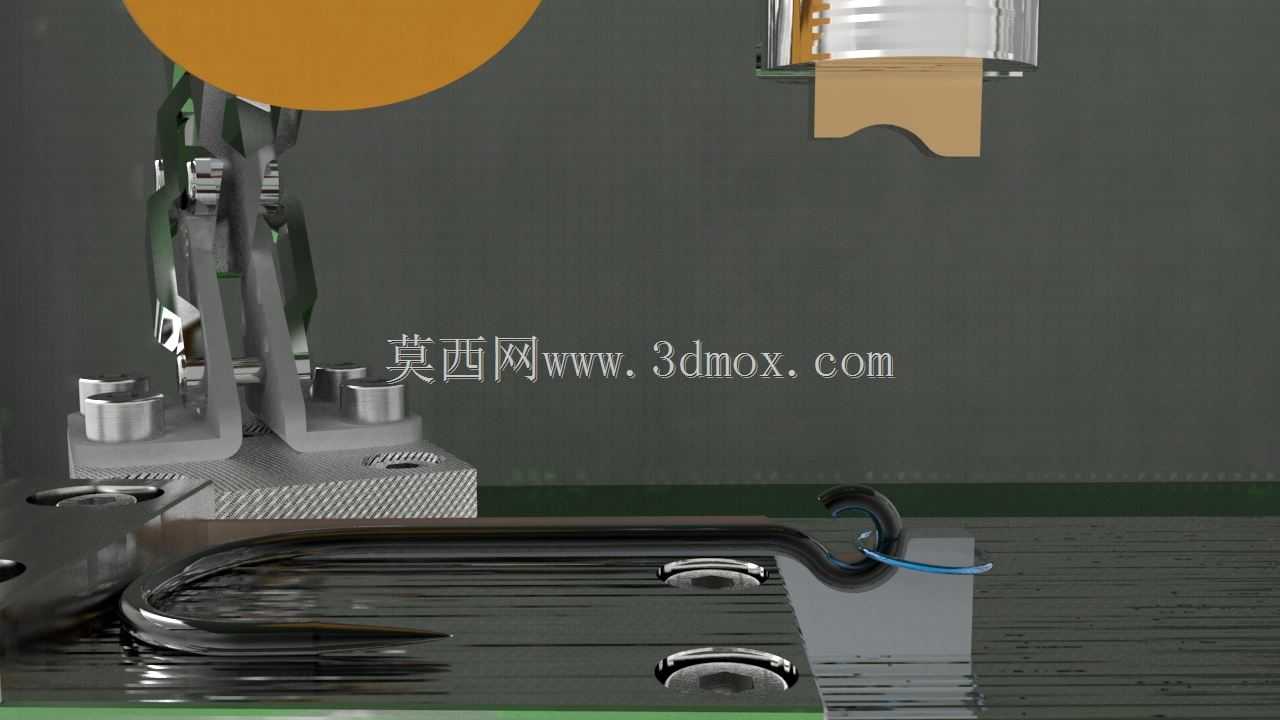

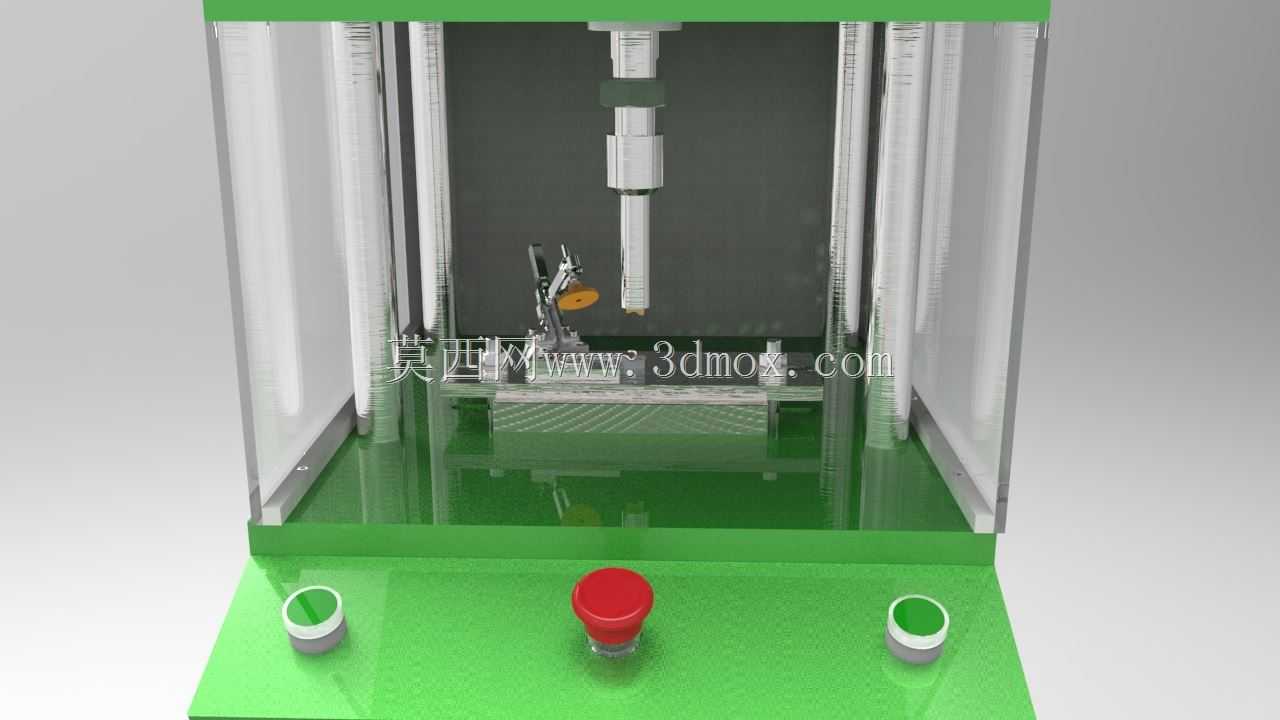

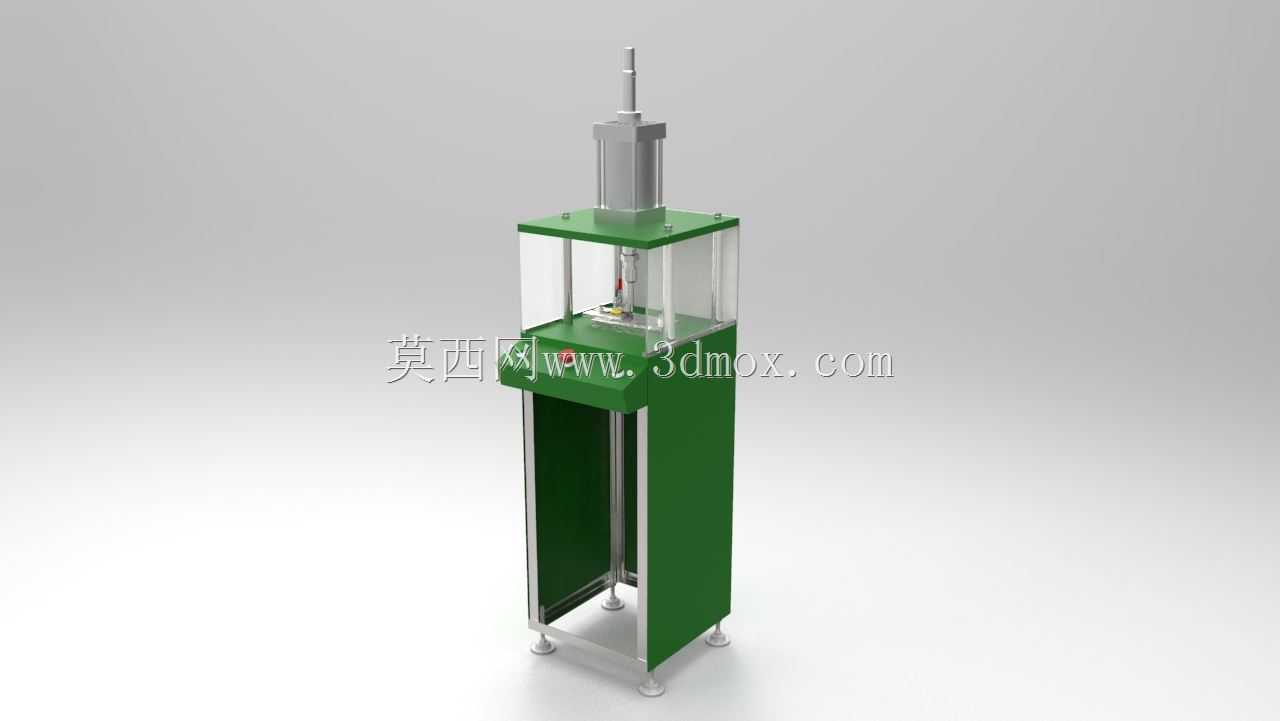

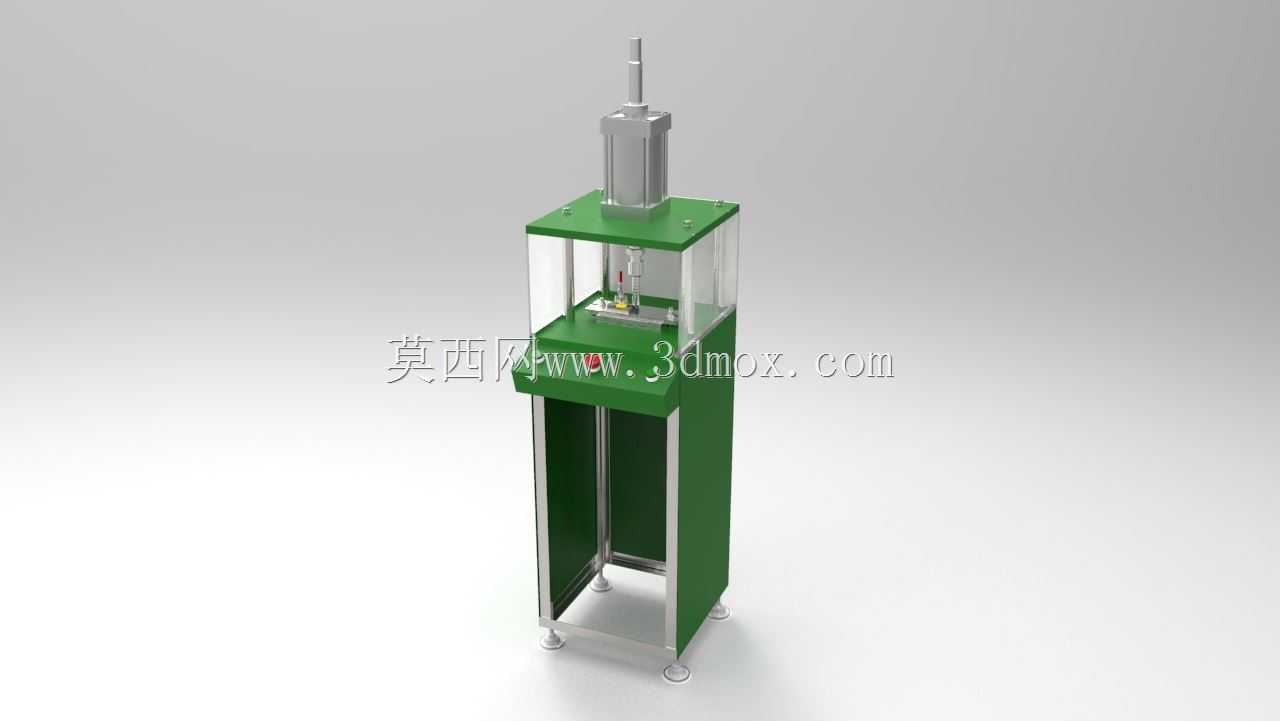

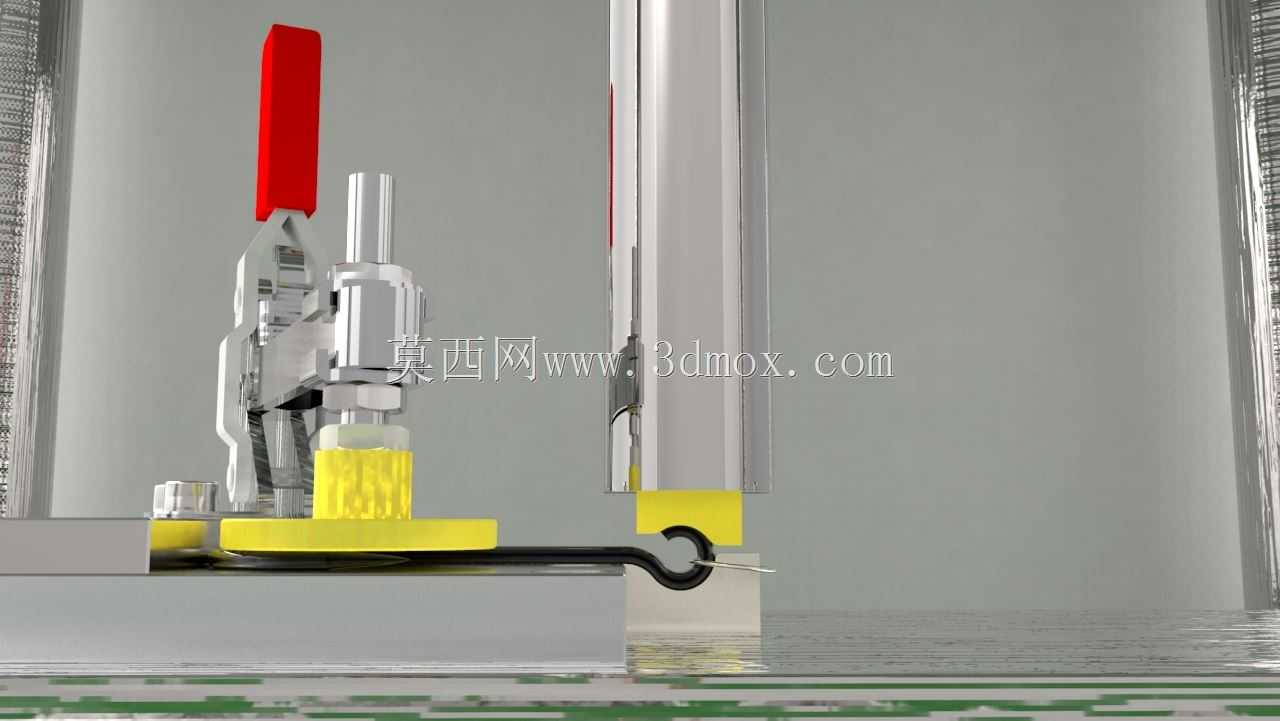

　　从功能设计来看，设备采用立式四柱导向的压合结构，顶部安装标准气缸作为压合动力源，气缸的输出压力可通过气源处理三联件的调压阀做线性调节，可适配不同壁厚、不同材质的环类零件压合需求，避免压力过大导致零件压溃变形，或是压力不足导致合环不到位的问题。压合工作区域设置了透明亚克力防护围挡，围挡高度覆盖整个压头行程区间，既可以在压合过程中阻挡可能弹出的零件碎屑、飞边，保障操作员工的手部安全，又不会遮挡操作人员观察压合状态的视线，围挡采用快拆式固定结构，日常更换工装、清理工位时不需要借助工具即可快速拆卸，维护便捷性较好。操作区域设置在设备中部工作台面，台面预留了标准工装安装孔位，可根据不同规格的合环零件快速更换对应的定位夹具，不需要对设备主体结构做改动，换型时间可控制在10分钟以内，适配多品种小批量的生产模式。设备正面工作台下方设置了单孔点动操作按钮，按钮位置符合人体工学操作高度，员工站立操作时不需要抬手或弯腰即可触发，同时设备预留了双手操作按钮的安装接口，若压合吨位较大、安全风险较高时，可直接加装双手操作模块，避免单手操作引发的安全隐患。

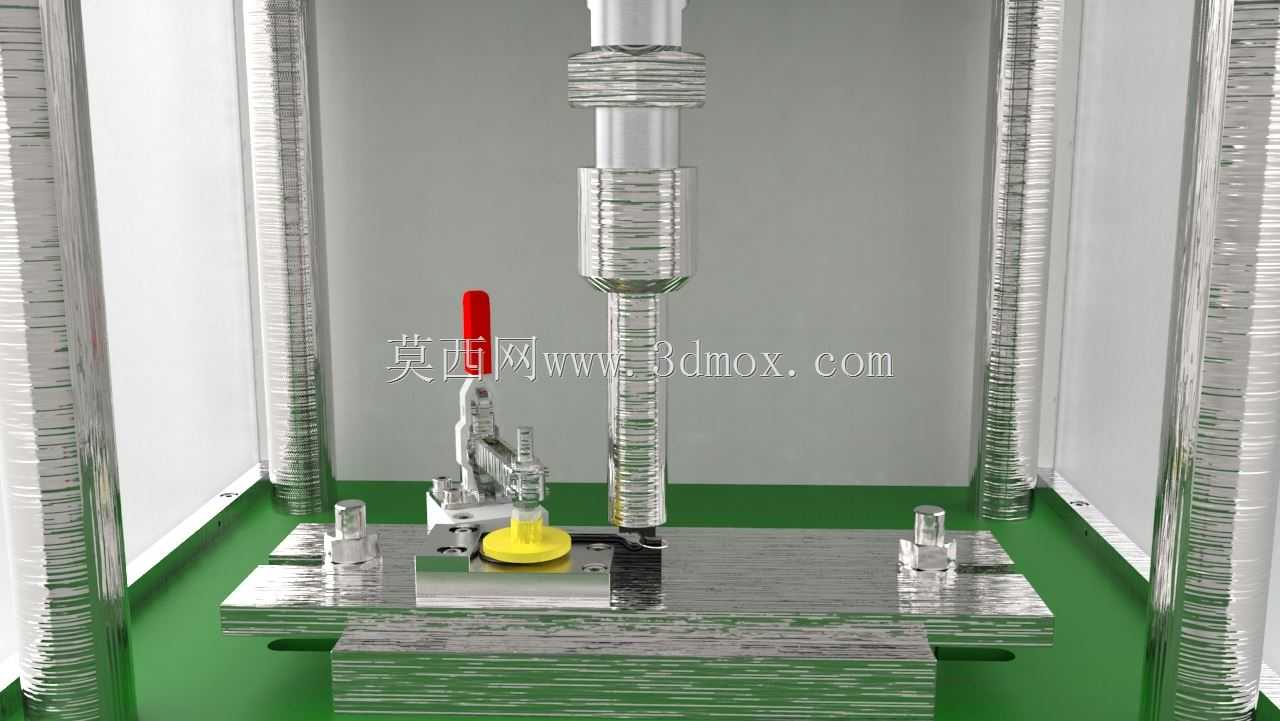

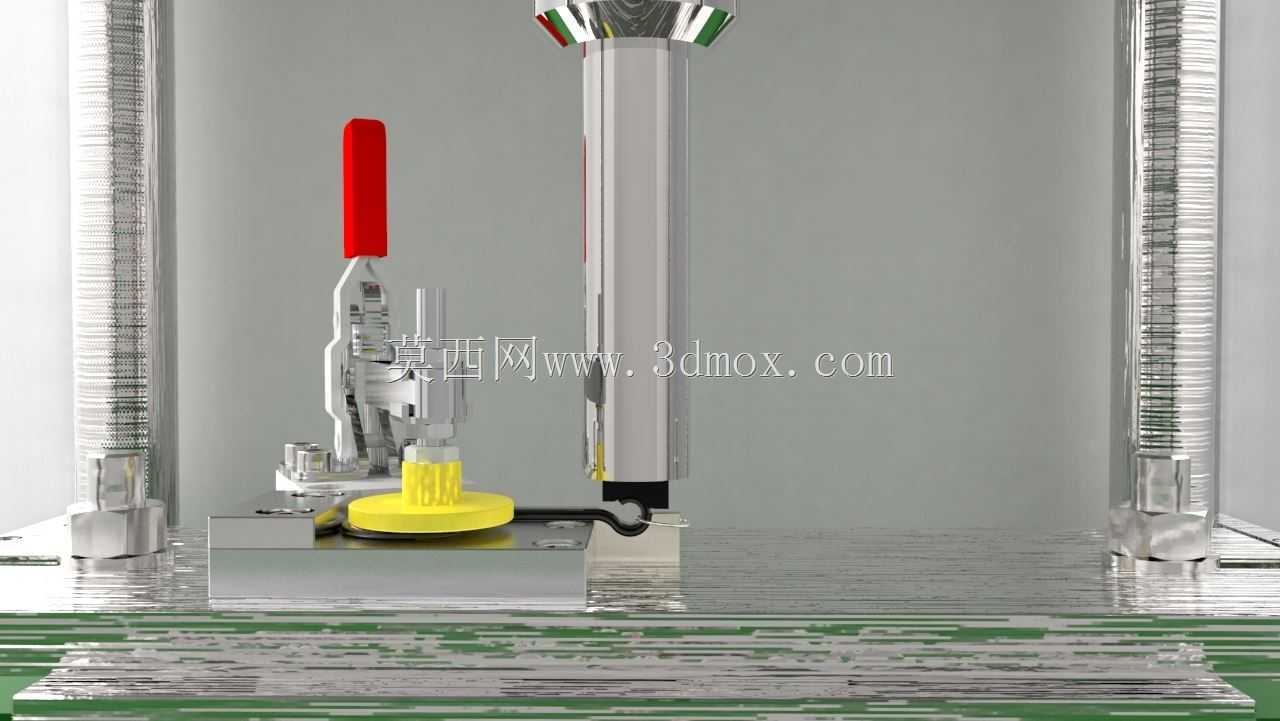

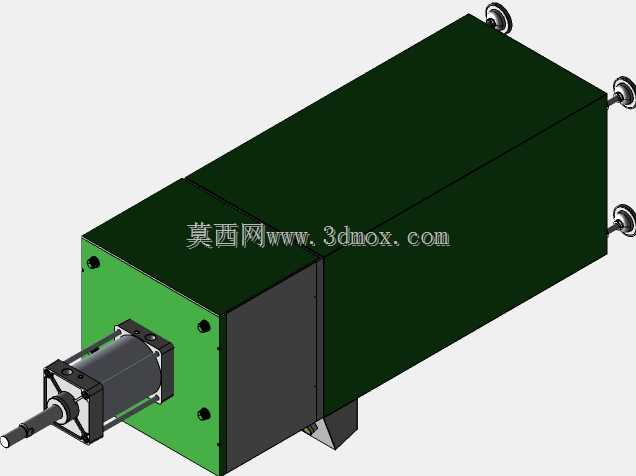

　　从结构设计思路来看，这款设备的机架采用铝型材与钣金封板组合的结构，主体承重框架采用标准工业铝型材搭建，既保证了整体结构的刚性，又能控制整体设备重量，单台设备总重控制在80kg以内，两名操作人员即可完成设备的移位与部署。设备上部的气缸安装板采用加厚钢板加工，保证气缸输出压合力时不会出现安装板变形、压头偏移的问题，压头与气缸输出轴之间设置了浮动接头，可抵消气缸轴与工装定位的微小同轴度误差，避免压合过程中出现卡滞、零件偏压的问题。设备下部的柜体空间预留了气源处理元件、控制电磁阀的安装位置，所有气动管路、控制线路都内置在柜体与铝型材的槽道内部，外部没有明露的管线，既避免车间内的油污、粉尘对管线造成侵蚀，也能防止生产过程中物料拖拽刮碰到管线引发的故障。设备的压合行程设置了上下限位调节结构，可根据不同零件的压合深度调整压头的下行终点，不需要修改气缸参数即可适配不同高度的零件压合需求，调节方式采用刻度杆标识，调整时可直接读取行程数值，不需要反复试压校准。

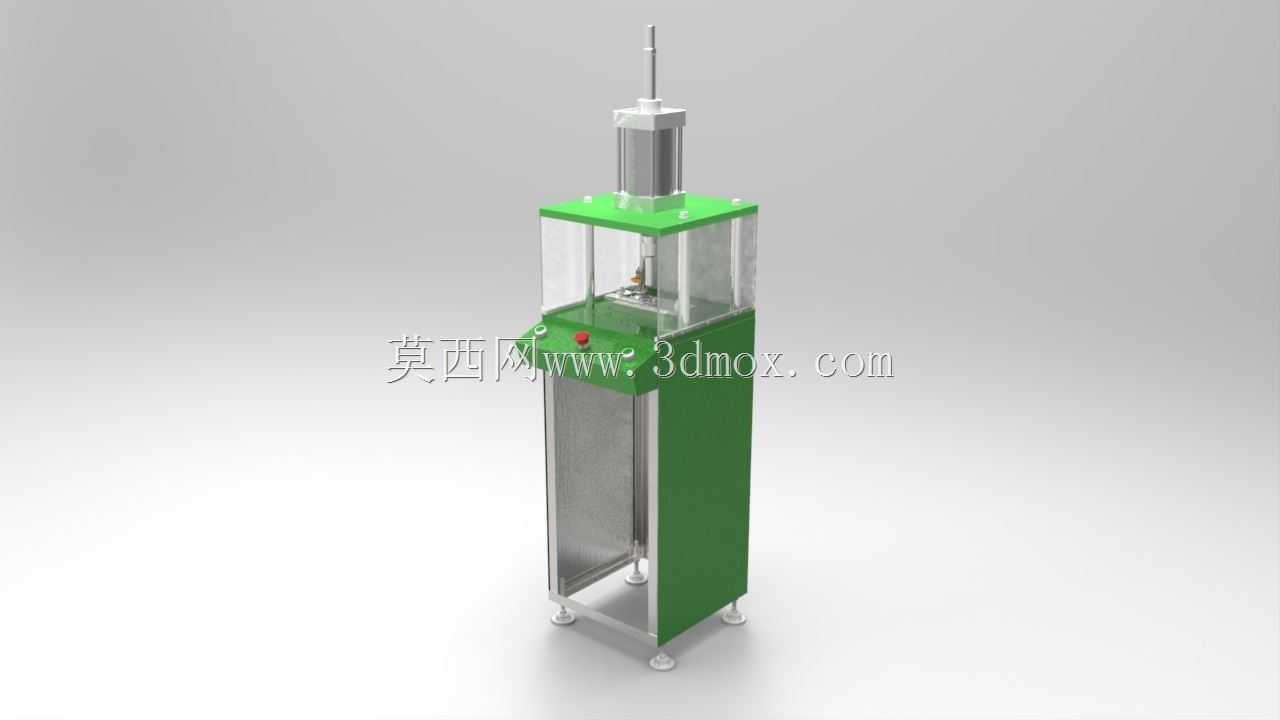

　　在安装边界方面，设备整体高度约1400mm，工作台面距离地面的高度为850mm，符合国内生产车间员工站立操作的舒适高度，设备的主体宽度为350mm，深度为400mm，落地安装时预留左右各100mm的操作空间、后方预留50mm的管线空间即可满足安装要求，不会占用过多的车间生产区域。压合工位的工作台面尺寸为300mm*250mm，可容纳最大直径150mm以内的合环工装，适配绝大多数小尺寸环类零件的压合需求。设备的气动回路设置了节流阀，可调节气缸的下行与回程速度，针对不同材质的零件可调整压合速度，比如针对脆性材质零件可降低下行速度，避免冲击导致零件开裂，针对塑性材质零件可提高压合速度提升生产效率，单循环的作业时间可在2-10秒之间灵活调整。另外设备预留了光电保护装置的安装位，若应用在自动化连线场景，可直接加装安全光栅，接入设备的控制回路，实现人员误入工作区域时设备自动停止压合动作，满足更高等级的安全生产要求。

　　在实际生产应用中，这类小型合环冲床往往用来替代传统的手工敲合、台钳压合的作业方式，相比手工作业，压合的一致性更好，合环后的零件松紧度偏差可控制在5%以内，同时能大幅降低操作员工的劳动强度，单台设备的作业效率可达到手工作业的3-4倍，而且压合过程的受力均匀，不会出现手工敲合导致的环面变形、接口错位的问题，零件的良品率可提升15%以上。设备的结构没有复杂的传动部件，日常维护仅需要定期给导向轴加注润滑脂、排放气源三联件的积水即可，日常维护成本极低，适合中小五金加工企业的工位级压合作业需求。
