双活塞四柱式液压压制设备结构设计

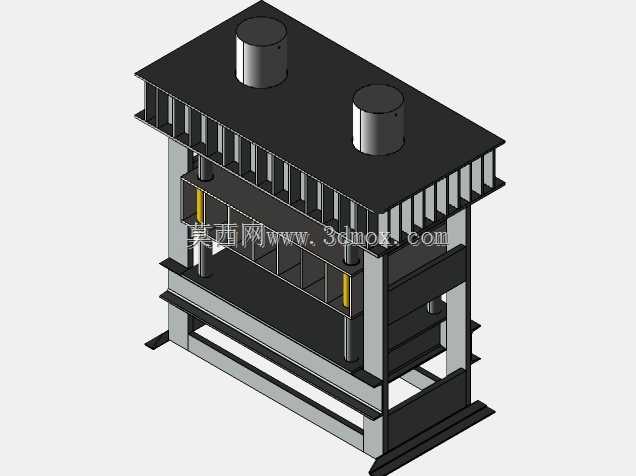

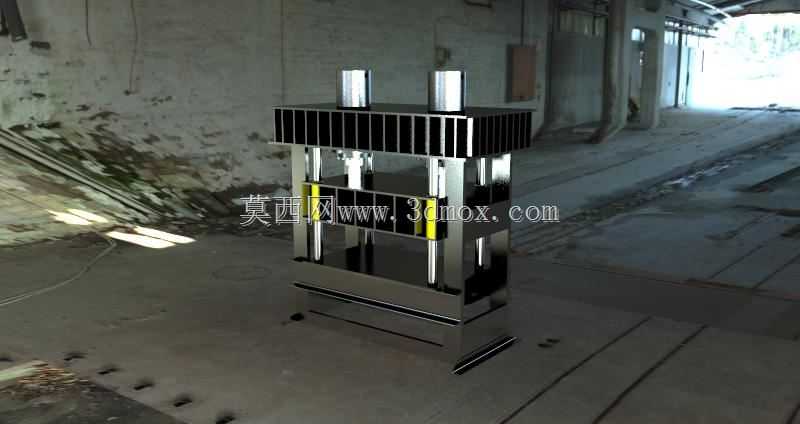

　　这套双活塞液压机的结构设计，首先围绕金属冲压、非金属压制成型的实际工况展开，在中小型零部件加工车间、五金制品生产线、复合材料成型工位都有广泛的适配场景，可完成金属板材的冲裁、拉伸、压装，也能适配粉末冶金压坯、橡塑材料模压等工序，相比单活塞液压设备，双活塞的动力输出布局能让压合过程的受力均匀性提升一个层级，避免单缸驱动带来的偏载问题，尤其适合幅面稍大的工件压制作业。从结构布局来看，设备采用经典的四柱导向形式，四根立柱采用高强度合金钢调质处理，表面做硬铬镀层处理，降低活动横梁往复运动的磨损量，导向精度长期保持性更好，上横梁内置两个平行布置的活塞油缸，油缸的缸体与上横梁采用法兰式刚性连接，密封结构选用组合式密封圈，

　　兼顾高压工况下的密封性能与长期往复运动的使用寿命，避免长期使用出现漏油泄压的问题。活动横梁与立柱的配合部位采用自润滑铜套导向，无需频繁加注润滑脂就能维持顺畅的滑动状态，铜套与横梁安装位采用过盈配合加定位销固定，避免压合作业过程中铜套移位导致导向卡滞。下工作台面预留了标准T型槽结构，方便用户根据加工需求安装固定不同的模具，T型槽的间距与尺寸参考通用压装模具的安装标准设计，不需要额外做转接板就能适配多数常规工装，工作台内部做了加强筋网格布局，在满吨位压制时不会出现台面变形凹陷的问题，保证工件压制的平面度精度。设计过程中重点考虑了安装边界的适配性，设备整体的底座采用加厚钢板焊接结构，焊后做整体去应力退火处理，

　　消除焊接内应力避免长期使用出现底座变形，安装时只需要平整的硬化水泥地面就能放置，不需要额外做复杂的地基预埋，适合中小型加工车间的灵活布局需求，设备的总高度控制在常规车间行车的起吊高度范围内，模具更换、设备检修时可以直接用车间现有行车完成部件吊装，不需要额外配置专用起吊设备。液压管路的布置全部沿立柱内侧与横梁内部走线，外部没有裸露的高压管路，既避免车间作业过程中杂物磕碰管路造成损坏，也让设备整体外观更整洁，管路接头全部采用标准高压法兰接头，相比普通螺纹接头的抗脉冲压力性能更强，在频繁泄压、加压的工况下不会出现接头松动漏油的问题。双活塞的同步控制在结构设计上做了机械同步的冗余设计，两个油缸的进油口采用同步分流阀组供油，

　　同时活动横梁的导向间隙控制在极小范围内，即使阀组出现微小的流量偏差，机械导向结构也能强制活动横梁保持水平下压，不会出现压模倾斜导致的工件报废、模具损坏问题。设备的行程限位位置预留了机械硬限位与传感器安装位，用户可以根据自身的加工需求调整下压行程、开口高度，适配不同闭合高度的模具使用，在安全防护层面，活动横梁的两侧预留了安全光栅的安装接口，用户可以根据车间的安全规范加装防护装置，避免压合作业过程中出现安全事故。从实际使用的角度出发，这套结构的维护点全部做了外露设计，油缸的密封件更换、导向铜套的润滑、液压阀组的检修都不需要对设备主体做大范围拆解，日常维护的工作量远低于传统单缸大吨位液压机，双缸的布局也让单个油缸的缸径更小，配件采购与更换成本更低，对于中小批量生产的加工车间来说，设备的全生命周期使用成本更可控。在压制力输出层面，两个活塞缸的总输出吨位可以覆盖多数中小型零部件的压制作业需求，相比同吨位的单缸液压机，双缸布局的上横梁受力更均匀，横梁的截面尺寸可以做的更紧凑，设备整体的自重更低，运输与车间内移位都更方便。
