手动杠杆式小型切片压力装置

　　在小型食品加工门店、家庭手工食材处理、实验室小样制备这类场景里，大型电动压力设备往往存在占地过大、操作流程繁琐、维护成本偏高的问题，这类场景需要的是结构足够简单、操作门槛极低、无需外接动力源的施压设备，这款手动杠杆式压力装置就是针对这类小批量、低频次施压作业需求设计的。从实际使用逻辑来看，它的核心用途是通过杠杆放大手动输入的作用力，在下端工位完成薄片状物料的裁切，最典型的应用就是将块状土豆压切为厚度均匀的土豆片，也可根据更换的工位模具适配其他软质食材的压型、小型零件的轻压压装作业，适配的作业压力区间在人力可轻松驱动的范围内，不会出现压力过载损坏工件的问题。

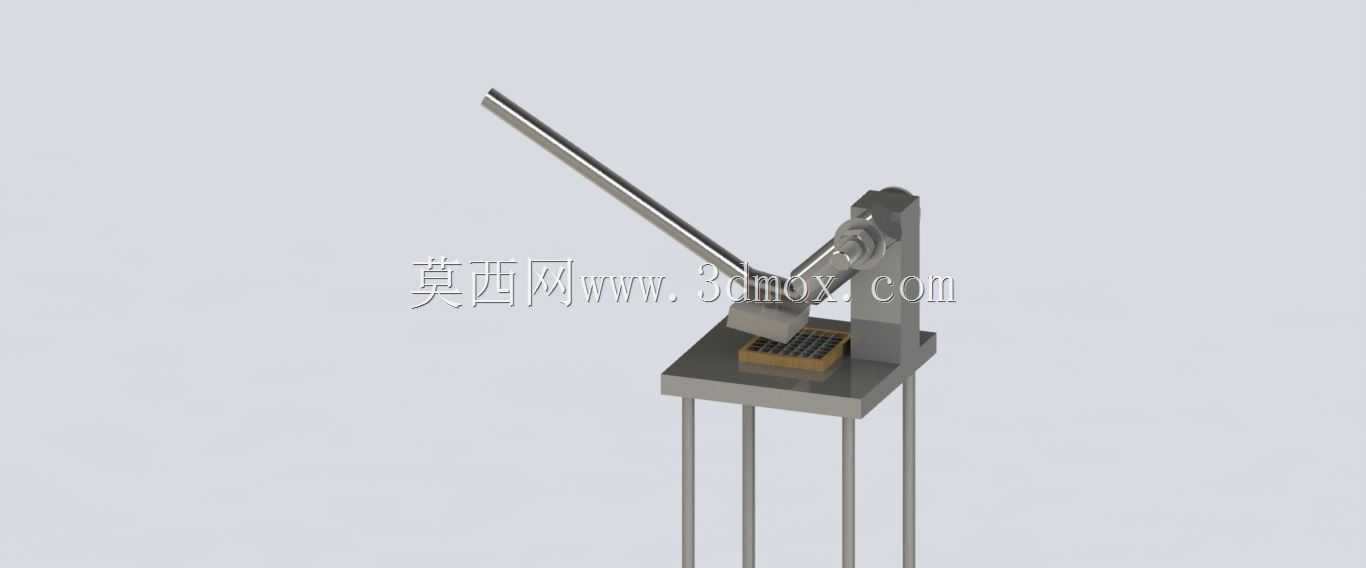

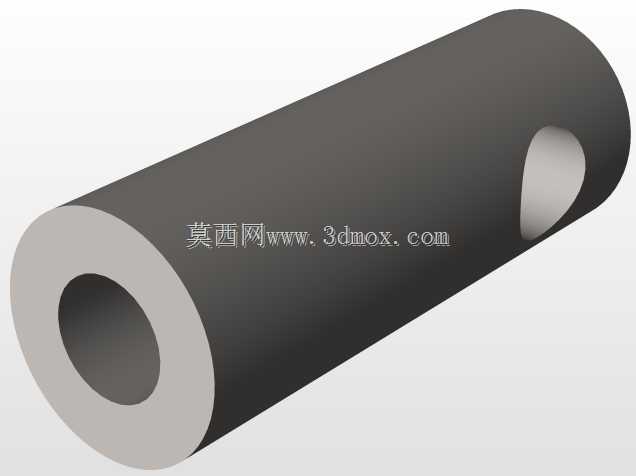

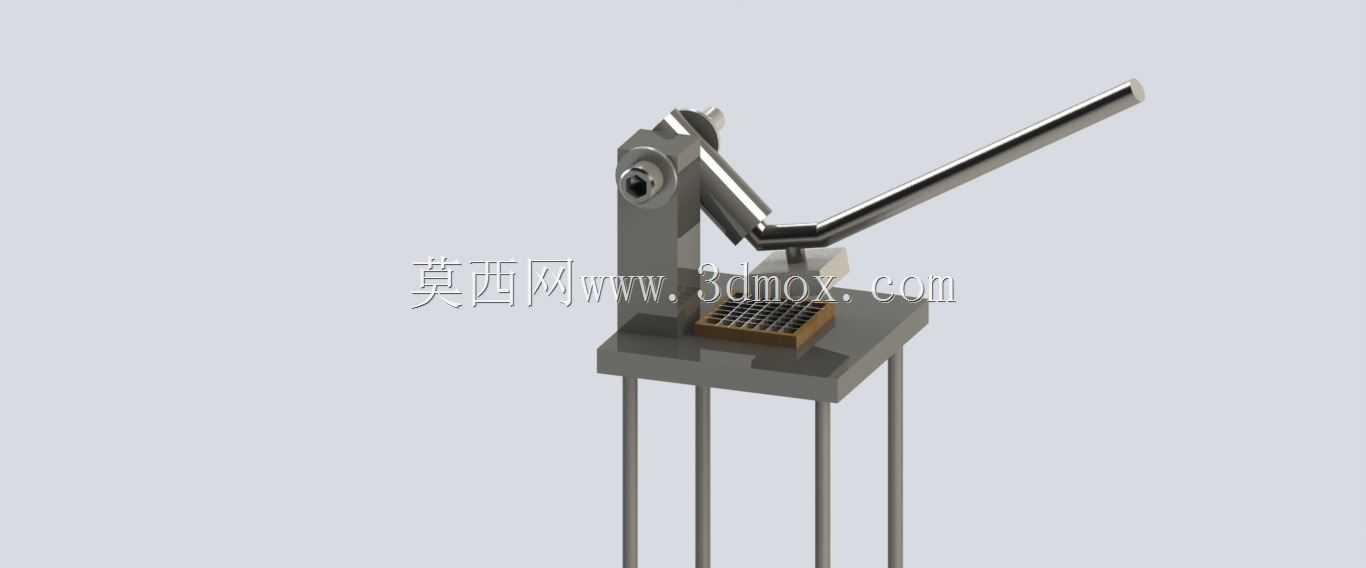

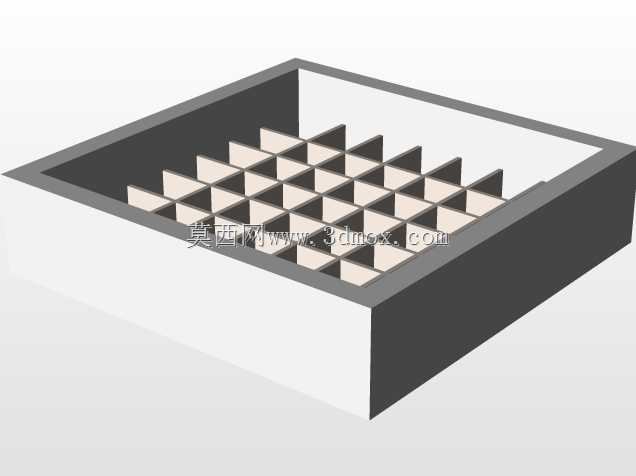

　　设计思路上完全围绕低成本、易加工、易维护的核心目标展开，没有采用复杂的液压、气动传动结构，全部采用纯机械刚性连接，整体结构分为三个核心部分：上部的杠杆操作臂、中部的铰接支撑立柱、下部的安装工作台。杠杆臂采用长直杆型结构，铰接点位置经过力臂比例核算，人手在杠杆末端施加十几公斤的握力，就能在压头端输出上百公斤的垂直下压力，足够满足软质食材裁切、轻量零件压合的力度需求，杠杆臂与压头之间采用铰接滑块结构，能将杠杆的圆弧摆动转化为压头的垂直上下运动，避免压头出现横向偏移导致裁切不齐、压装错位的问题。中部的支撑立柱采用立式单柱结构，直接固定在下部工作台的台面上，为整个杠杆机构提供稳定的刚性支撑，铰接位置加装了耐磨衬套，长期反复摆动也不会出现明显的间隙晃动，保证压合位置的重复精度。下部工作台采用框架式支撑结构，四根支腿将操作台面抬升到适合人手站立操作的高度，台面预留了模具安装位，可根据不同作业需求快速更换对应的裁切模具、压合工装，工位下方留有足够的落料空间，裁切完成的物料可直接从工位间隙落入下方的收集容器中，不需要额外清理台面。

　　从安装边界来看，这款装置整体占地尺寸非常小，工作台面的投影面积不足0.1平方米，不需要专门的混凝土基础固定，直接放置在平整的操作台面、普通桌面上就可以稳定使用，支腿底部可加装防滑胶垫，避免施压过程中设备出现滑移。整体高度控制在成年人站立操作时手肘自然下垂可轻松握持杠杆末端的范围，不需要抬手或者弯腰操作，长时间重复作业也不容易产生肢体疲劳。外形上没有多余的外覆盖件，所有结构件都外露设置，日常清理残留食材、检查铰接部位磨损情况都非常方便，出现零件损坏时也可以直接拆卸更换对应的杆件、销轴，不需要整体拆解设备。

　　功能特性上，这款装置没有复杂的操作步骤，只需要将待处理物料放置在工位模具上，单手向下扳动杠杆臂就能完成施压作业，抬起杠杆臂后压头自动复位，即可取出加工完成的工件，整个操作流程不需要专业培训，普通操作人员看一次演示就能独立上手。由于没有电动、气动元件，设备不需要连接电源、气源，在没有配套动力的临时作业场地、户外场景也能正常使用，故障率极低，日常只需要定期在铰接销轴位置加注少量润滑脂，就能保证长期顺畅运行。针对食材处理的使用场景，所有与物料接触的部件都可以采用食品级不锈钢材质制作，不会出现锈蚀污染食材的问题，压头与模具的配合间隙控制在0.1毫米以内，裁切出来的土豆片厚度均匀、边缘整齐，不会出现毛边、连刀的情况，比手工用刀切的效率高出数倍，且切片厚度一致性远高于手工操作。在小型零件压装场景下，可根据压装需求更换不同形状的压头，完成小尺寸轴承压装、塑料件铆合、薄板材压痕等轻量压合作业，适配多场景的小批量作业需求，不需要为不同的简单作业单独采购专用设备，能有效降低小型作坊、个人工作室的设备投入成本。
