销长检测专用工装夹具结构设计

　　在精密零部件批量生产的产线末端检测环节，销类零件的长度尺寸一致性直接影响后续装配的同轴度、配合间隙等核心装配指标，这类零件的检测如果采用通用量具逐件手工测量，不仅检测效率难以匹配产线节拍，不同检测人员的操作手法差异还会引入额外的测量误差，无法满足批量零件的尺寸一致性管控要求，销长检测夹具就是针对这类检测场景开发的专用定位检测工装。

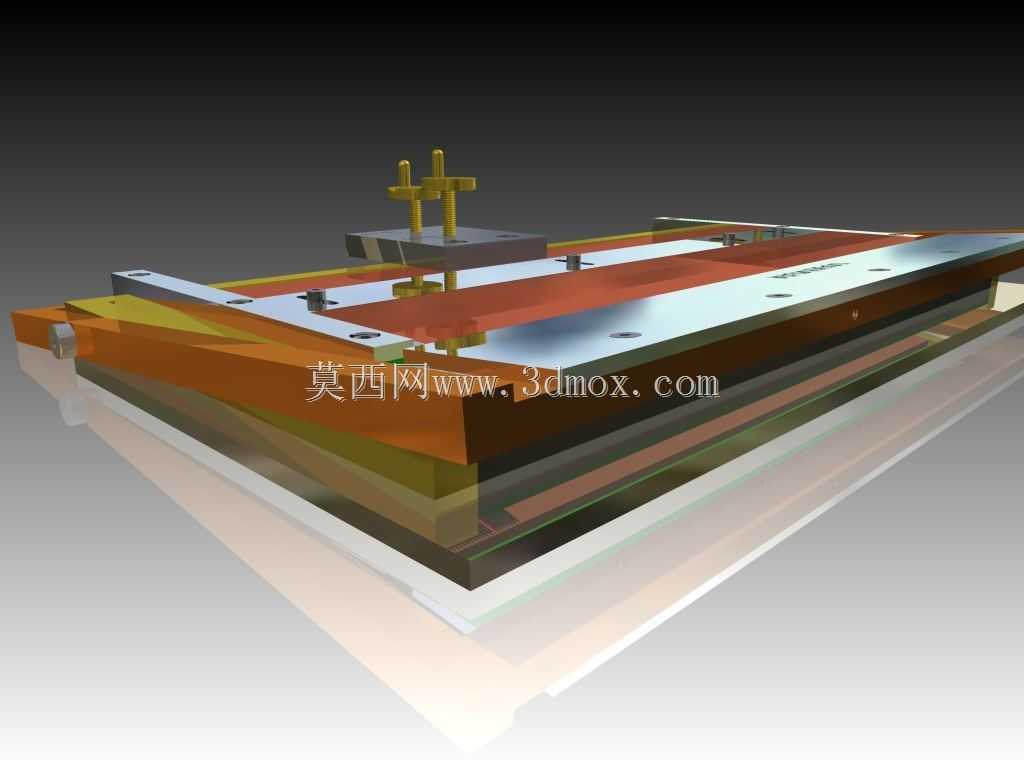

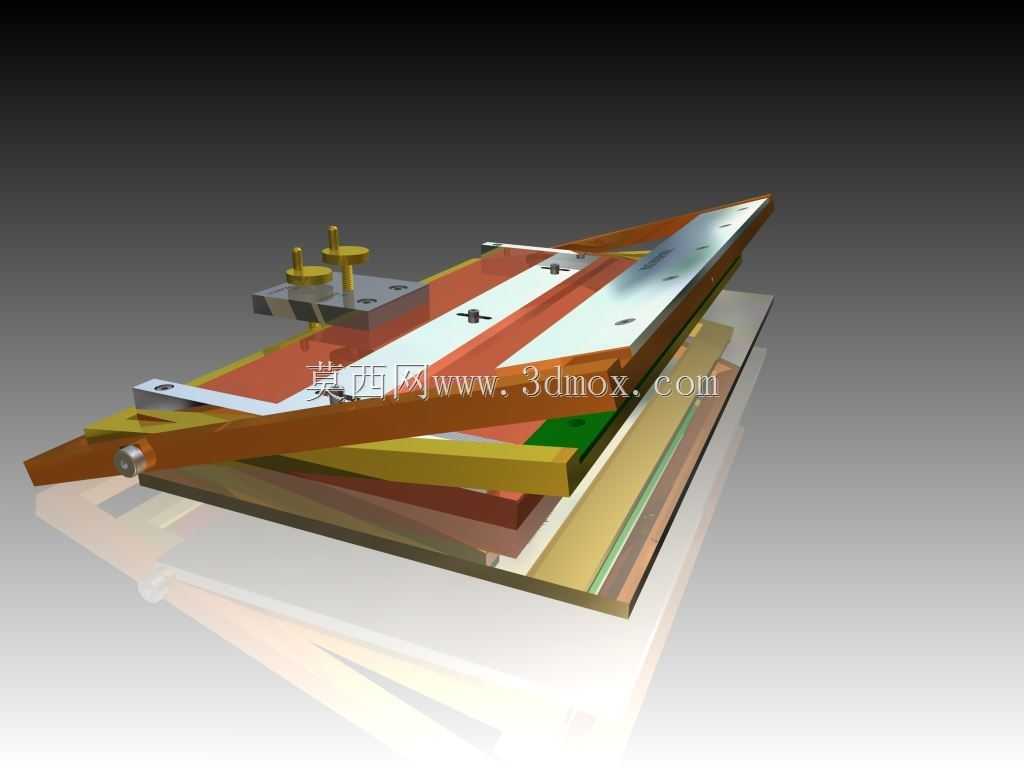

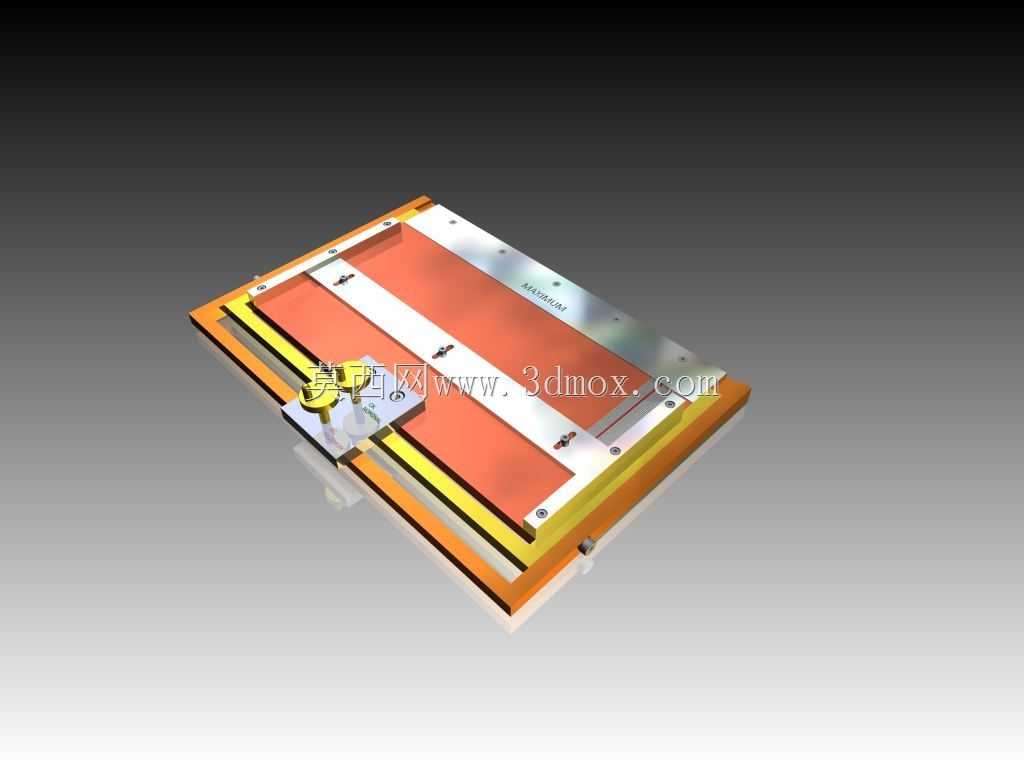

　　这套夹具的整体承载基体采用多层板件叠合的结构设计，最底层为高刚性的安装基准板，板件边缘预留了对应检测工位台的安装孔位，可直接通过紧固件固定在检测工作台面上，安装时只需保证基准板的平面度公差在0.02mm以内，即可完成整套夹具的安装校准，不需要额外做复杂的位置调整。基准板上方设置了两层平行的定位承托结构，橙色的绝缘隔层将金属定位板与基准板做物理分隔，避免检测过程中金属碎屑掉落在板件缝隙中造成定位面凸起，影响零件放置的水平度。

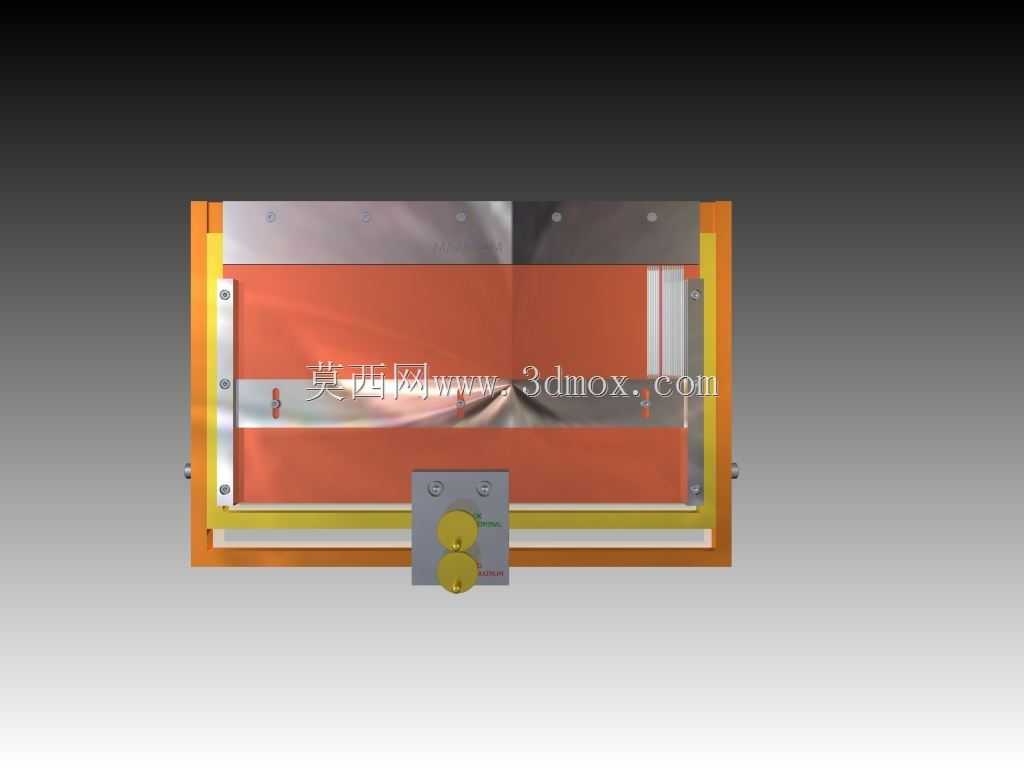

　　夹具的核心定位区域设置了多组平行的定位槽，槽宽尺寸与待检测销类零件的外径公差带做匹配设计，零件放入槽内后可自动完成径向定位，不需要额外的夹紧动作就能限制零件的径向窜动，检测人员可快速将零件沿槽道推入到检测基准位，配合长度检测量具即可直接读取销长的实际尺寸偏差。定位槽的侧边设置了快换式基准挡块，挡块的位置可根据待检测销的公称长度做快速调整，调整时只需松开挡块侧边的锁紧螺丝，将挡块移动到对应长度刻度位置后重新锁紧即可，不需要对整套夹具做拆解，可适配一定长度范围内不同规格销类零件的检测需求。

　　考虑到检测工位长期使用的磨损问题，所有与零件直接接触的定位面都做了局部淬火处理，表面硬度达到HRC55以上，可承受零件反复取放过程中的摩擦损耗，延长夹具的整体使用寿命。定位板表面还开设了多组排屑小孔，检测过程中掉落的金属碎屑、灰尘等杂质可通过小孔直接落到下方的集屑空间，不会在定位面上堆积造成零件放置倾斜，日常维护时只需将夹具翻转倒出碎屑即可完成清洁，不需要逐槽清理。

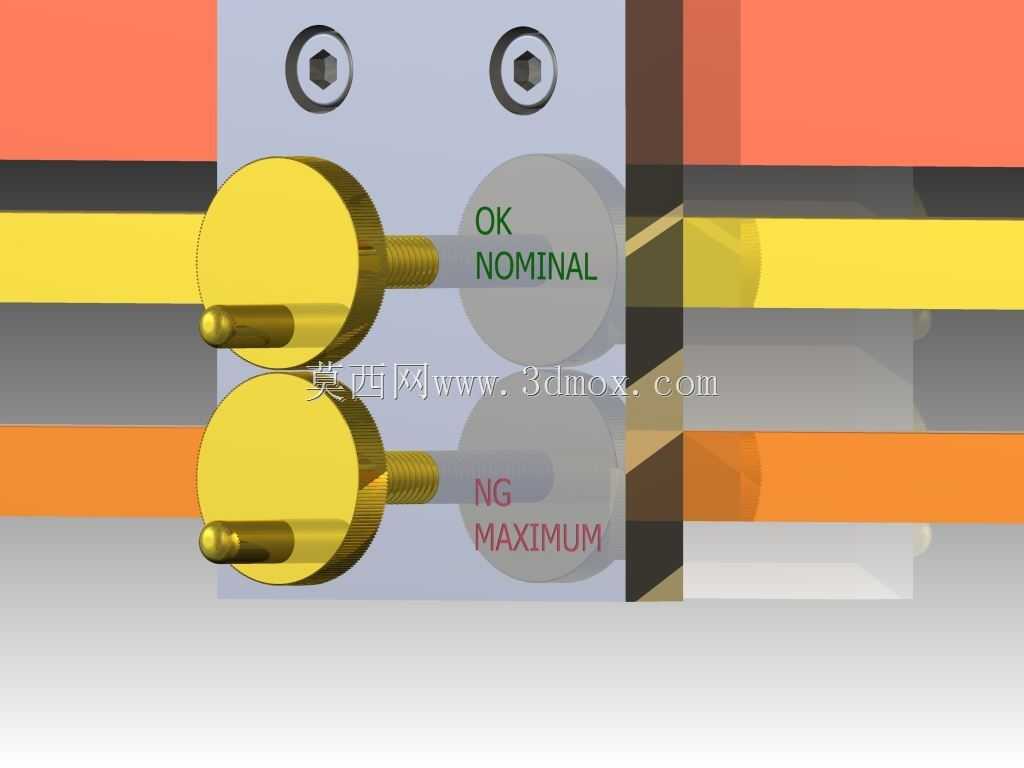

　　夹具的侧边集成了量具安装位，可直接固定百分表或者位移传感器，当零件推入到基准位后，测头直接接触零件的端面，可直接显示零件长度与公称尺寸的偏差值，不需要检测人员反复调整量具位置，大幅降低检测操作的复杂度，即使是没有丰富检测经验的操作人员，经过简单培训后也能快速完成检测操作，单零件的检测时间可控制在2秒以内，完全匹配中高速产线的检测节拍要求。

　　在设计过程中，整套夹具的所有棱角位置都做了R2以上的倒角处理，避免操作人员取放零件或者调整夹具时被锐边划伤，操作安全性更符合车间工位的人机工程要求。夹具的整体外形为矩形结构，长宽尺寸控制在常规检测工位的操作范围内，不会占用过多的工作台空间，同时板件叠合的结构整体重量较轻，需要切换检测工位时可由两名操作人员直接搬运转移，不需要借助吊装设备，工位调整的灵活性更强。

　　不同于通用检测工装的多用途妥协设计，这套夹具完全围绕销类零件的长度检测场景做针对性优化，没有多余的冗余结构，所有结构设计都服务于快速定位、快速检测、低维护成本的核心需求，在小规格轴类、销类零件的批量尺寸检测场景中，可有效替代传统的手工通用量具检测方案，提升检测效率的同时降低人为因素带来的测量误差，帮助生产环节更好的管控零件尺寸一致性，减少后续装配环节因销长尺寸不合格导致的装配卡顿、配合间隙超差等质量问题。
